Conectori de aviație de calitate militară și componente electrice aerospațiale
ABC Aviation este specializată în fabricarea de conectori de aviație de calitate militară, proiectați să satisfacă cele mai exigente cerințe ale sistemelor electrice moderne ale aeronavelor. Gama noastră cuprinzătoare de produse include conectori din seria J599 , conectori militari CX-16 și ansambluri specializate de priză și suport pentru aviație , care oferă o fiabilitate de neegalat în medii aerospațiale extreme.
În calitate de furnizor principal de conectori de înaltă performanță atât pentru aviația comercială, cât și pentru cea militară, înțelegem că fiecare conexiune trebuie să reziste la vibrații, temperaturi extreme, umiditate și interferențe electromagnetice. Conectorii noștri de aviație sunt proiectați cu precizie pentru a asigura:

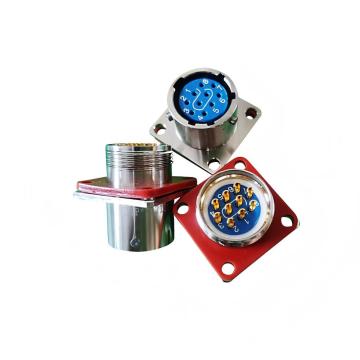

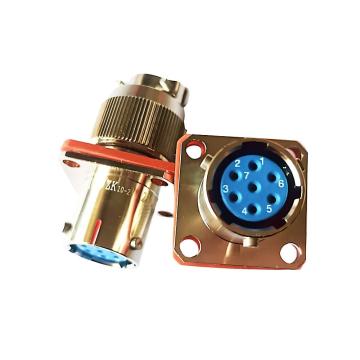

Seria Y11P-2041ZK10
Aplicație: Avionica și sisteme de instrumentare
Configurație: conector circular multi-pini
Caracteristici: Etanșare ecologică, deconectare rapidă
Conformitate: Specificații militare pentru utilizarea aviației
Conectori seria J599
Aplicație: putere și semnal de înaltă densitate
Modele: variante 26KF32PA-H, 26WH35SN
Caracteristici: cuplaj baionetă, contacte de eliberare din spate
Evaluare: Până la 500 V, diferite valori nominale de curent
Conector militar CX-16
Aplicație: sisteme de avioane militare
Configurații: opțiuni 3P, 5P, 7P, 10P
Caracteristici: Sigilat ermetic, ecranat EMI
Mediu: Temperatură și vibrații extreme
Conectorii noștri de calitate pentru aviație sunt fabricați cu respectarea strictă a specificațiilor conectorului militar , asigurând compatibilitatea cu sistemele de aeronave existente, oferind în același timp performanță și durabilitate îmbunătățite. Indiferent dacă aveți nevoie de conectori de aviație cu 2 pini pentru circuite simple sau conectori multi-pini 16P complexi pentru o avionică sofisticată, ABC Aviation oferă soluții care depășesc așteptările.
Specificații tehnice și date de performanță
Specificații tehnice detaliate pentru seria noastră principală de conectori pentru aviație . Toate produsele sunt proiectate și testate pentru a îndeplini sau depăși standardele aerospațiale relevante.
| Product Series | Contact Configurations | Voltage Rating | Current Rating | Temperature Range | Environmental Protection |
|---|---|---|---|---|---|
| J599 Series (26KF32PA-H, 26WH35SN) | 32, 35, 55 contacts Various insert arrangements |
Up to 500V RMS | 7.5A - 23A per contact Power contacts: 40A |
-65°C to +175°C Intermittent: +200°C |
IP67 standard Corrosion resistant finish |
| CX-16 Military Series | 3, 5, 7, 10 pin configurations Standard & reverse gender |
600V AC/DC | 13A continuous 20A intermittent |
-65°C to +200°C (per MIL-DTL-38999) |
Hermetic sealing EMI/RFI shielding |
| Y11P-2041ZK10 Series | Multiple pin counts Custom arrangements available |
250V AC/DC | 5A signal contacts Power contacts: 20A |
-55°C to +125°C Operating temperature |
Environmental sealing Vibration resistant |

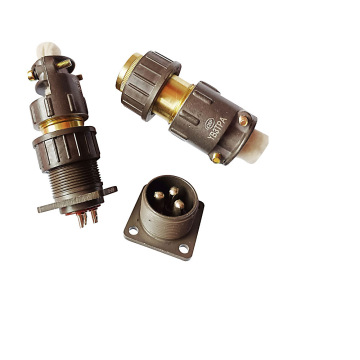

| YB Series (YB2TAX, YB3TAX) | 2-8 pin configurations Standard aviation layouts |
250V AC/DC | 10A continuous 15A peak |
-55°C to +105°C | Moisture resistant Dust proof design |
Specificații electrice și mecanice suplimentare
- Rezistență de contact: <5mΩ per pereche cuplată (inițială)
- Rezistență de izolație: >5000MΩ la 500V DC
- Tensiune de rezistență dielectrică: 1500 V RMS la nivelul mării
- Rezistență la vibrații: 10-2000Hz, 15G (MIL-STD-202)
- Rezistenta la socuri: 50G, durata 11 ms
- Durabilitate: minim 500 de cicluri de împerechere
- Reținerea cablului: forță de tragere >50 lbs

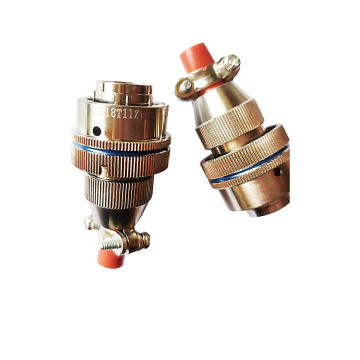

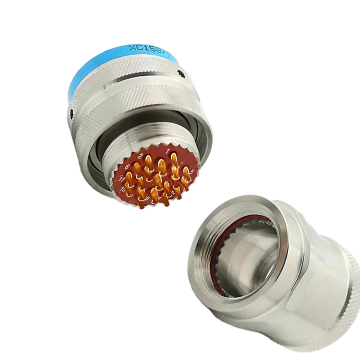

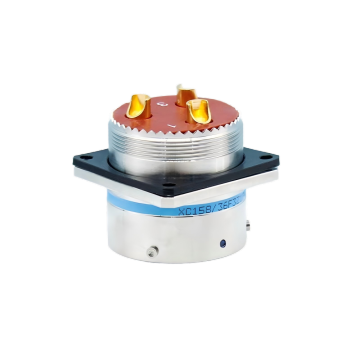

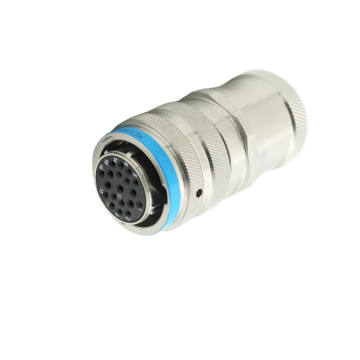

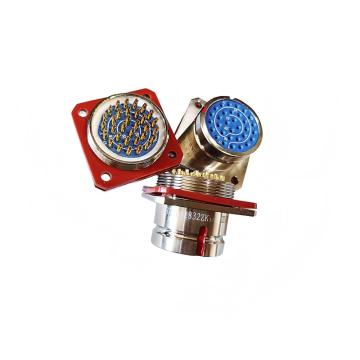

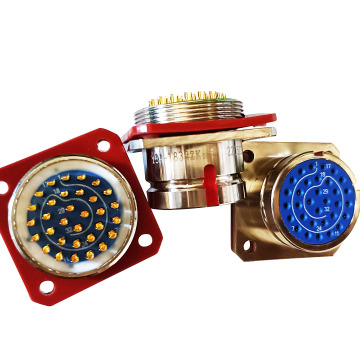

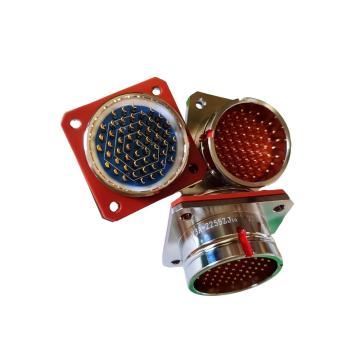

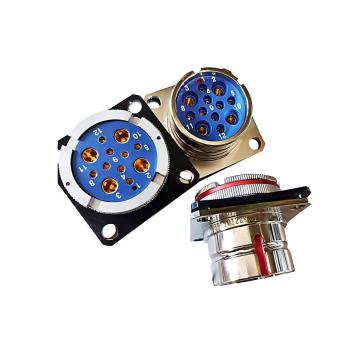

Galerie de produse: Conectori pentru aviație militară
Documentație vizuală a liniilor noastre de produse de conectare pentru aviație militară , care prezintă calitatea construcției, caracteristicile de design și configurațiile standard.

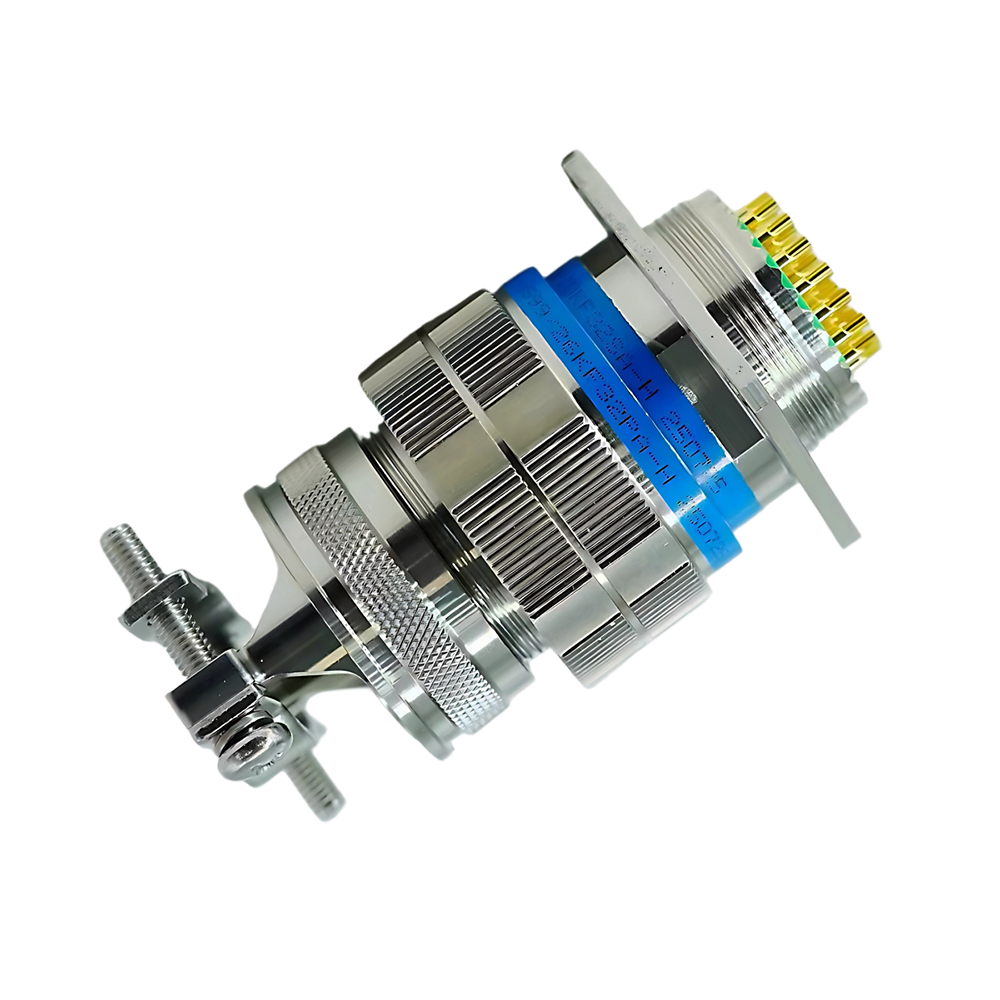

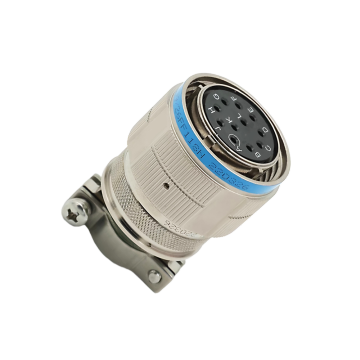

Seria J599 26KF32PA-H
Conector circular de mare densitate cu mecanism de cuplare cu baionetă, ideal pentru aplicații de avionică și instrumente.

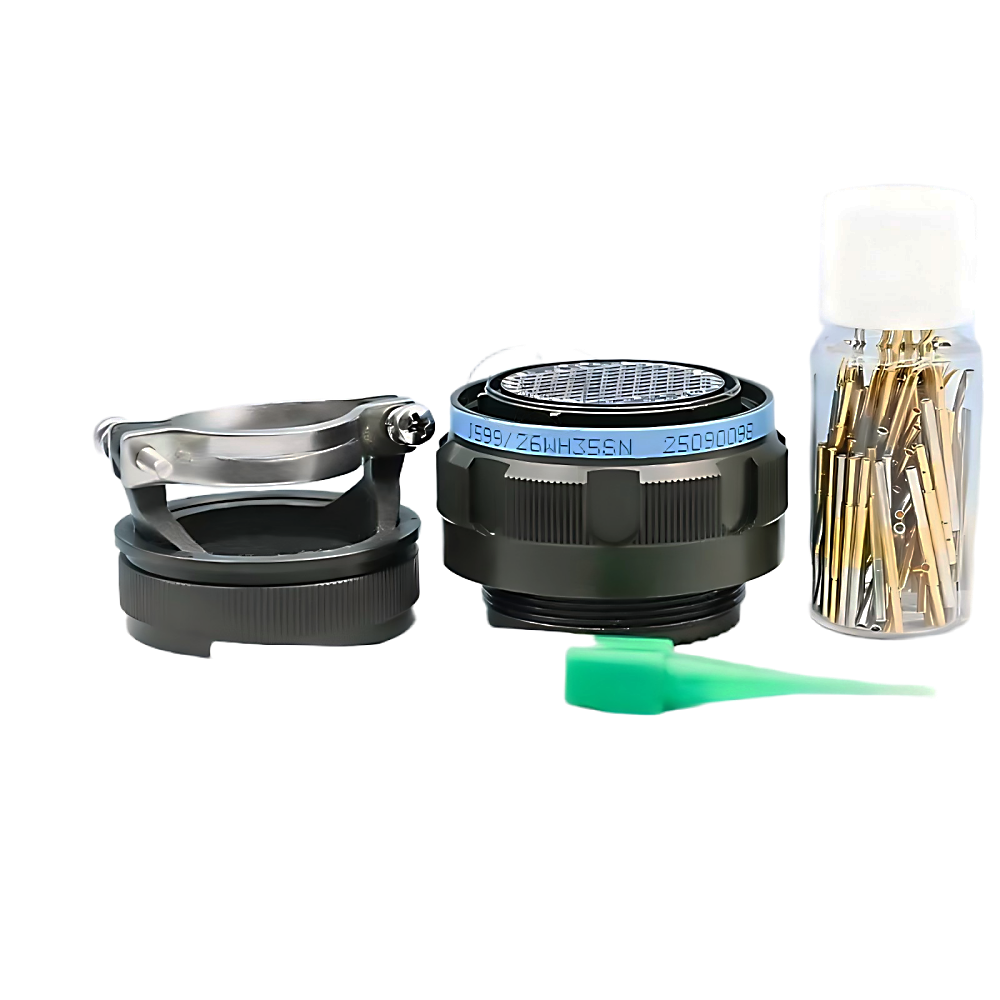

Conector militar J599 26WH35SN
Conector cu specificații militare, cu etanșare ecologică, contacte cu eliberare din spate și capacități de ecranare EMI.

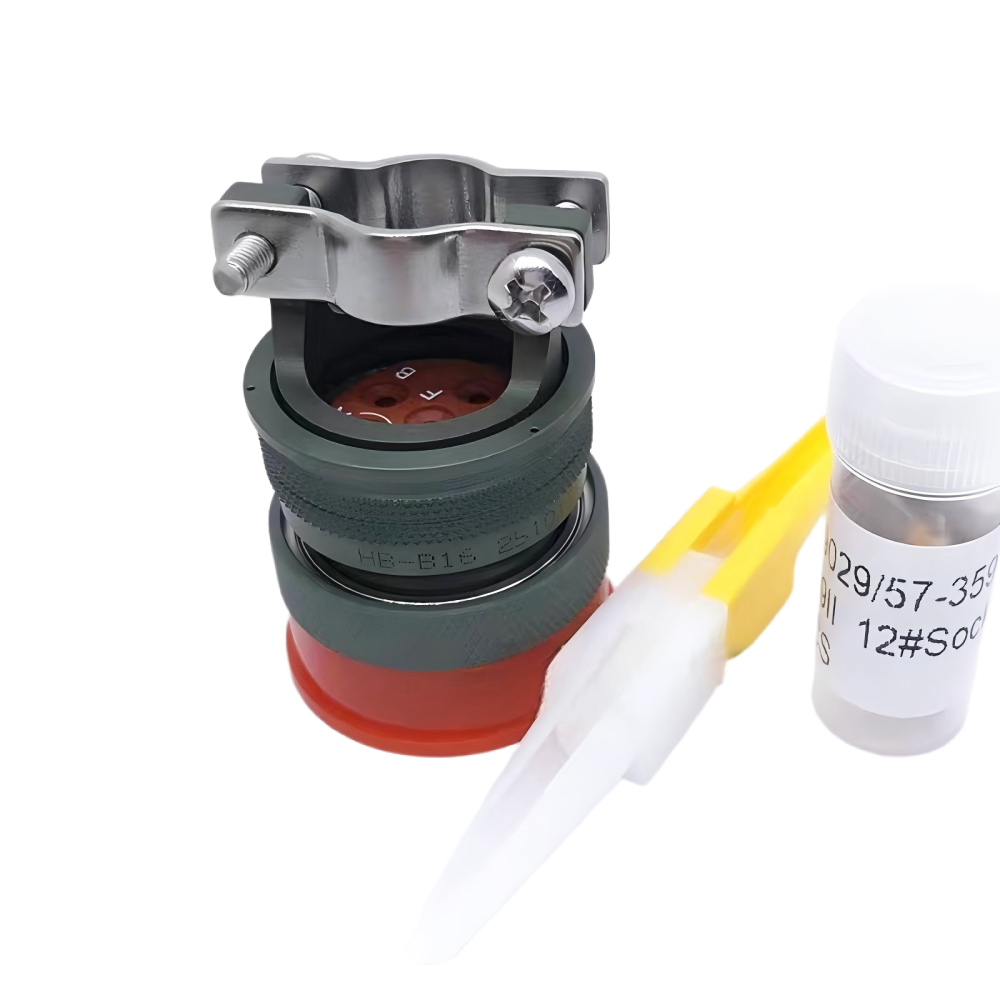

Conector JY27473T16B06SN cu 16 pini
Conector de aviație cu 16 contacte cu ansamblu priză, conceput pentru cablaje complexe din sistemele de aeronave.

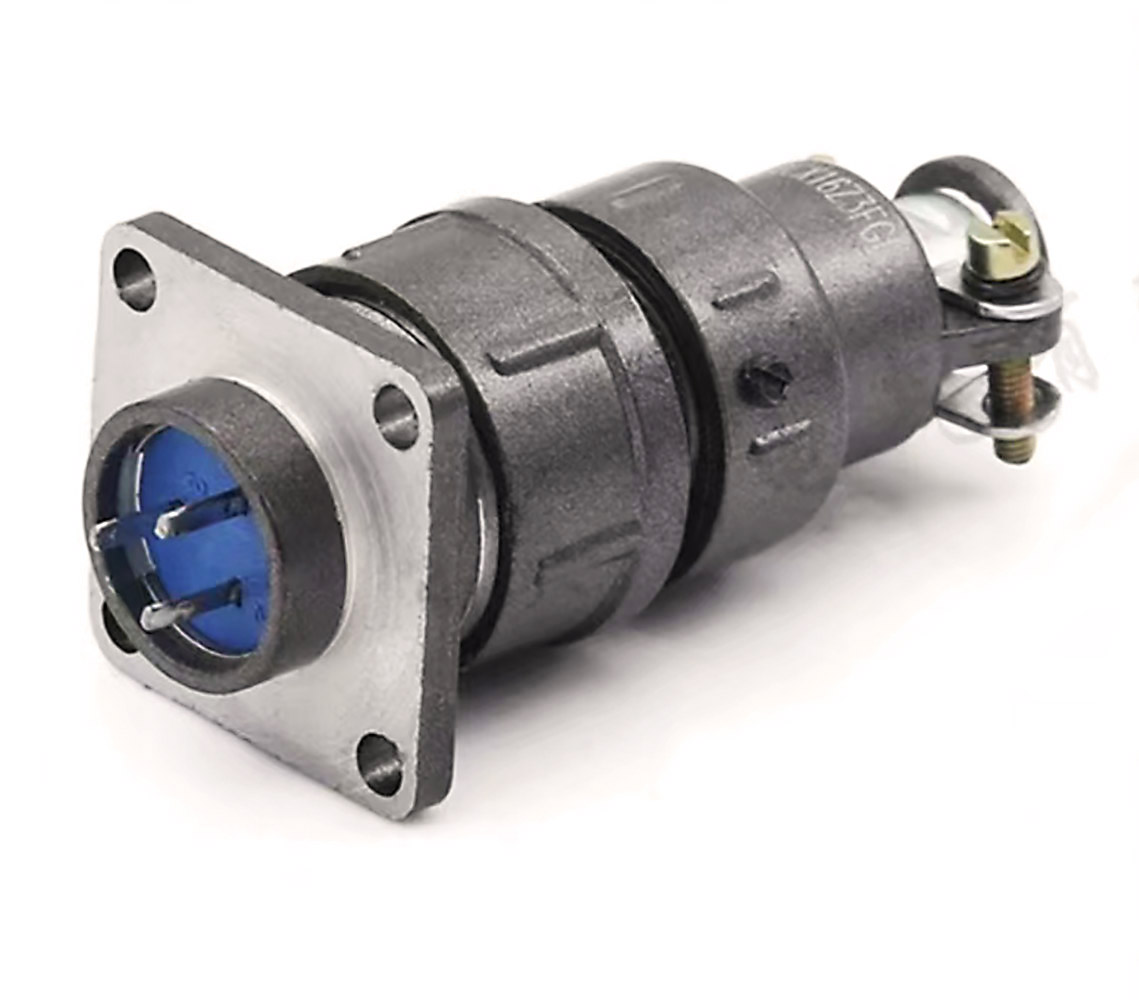

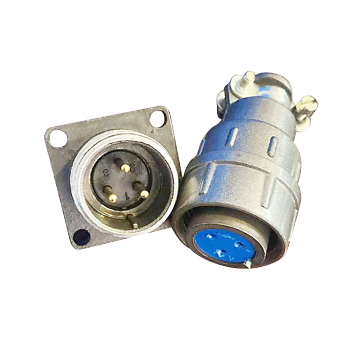

Seria de conectori militare CX-16
Conectori militari sigilați ermetic, disponibili în configurații cu 3, 5, 7 și 10 pini pentru medii extreme.
Imagini tehnice suplimentare, vederi în secțiune transversală și diagrame de instalare disponibile la cerere. Contactați echipa noastră de asistență tehnică pentru nevoi specifice de vizualizare.
Caracteristici de inginerie și avantaje competitive
Conectorii noștri de aviație cu calitate militară încorporează caracteristici de inginerie avansate care oferă performanțe superioare, fiabilitate și longevitate în aplicațiile aerospațiale solicitante.
Etanșare ecologică superioară
Sistemele de etanșare în mai multe etape care utilizează garnituri din cauciuc siliconic, fluorosilicon sau PTFE oferă protecție completă împotriva umidității, prafului și fluidelor. Conectorii noștri militari CX-16 au o etanșare ermetică adevărată pentru aplicații care necesită izolare absolută a mediului.
Protecție EMI/RFI îmbunătățită
Proiectele avansate de ecranare cu contact continuu metal pe metal la 360° asigură o atenuare >100dB de la 100MHz la 10GHz. Esențial pentru sistemele de comunicații și avionice sensibile în care compatibilitatea electromagnetică este critică.
Rezistență la vibrații și șocuri
Sistemele patentate de reținere a contactului și designul robust al carcasei rezistă la vibrații severe (15G) și șocuri (50G) conform MIL-STD-202 și MIL-STD-810. Acest lucru previne contactul și menține continuitatea electrică în condiții turbulente.
Cuplaj cu deconectare rapidă
Mecanismele de cuplare cu baionetă (seria J599) sau filetate (seria CX) permit împerecherea și decuplarea rapidă fără unelte speciale. Indicatoarele vizuale și tactile asigură o conexiune adecvată și previne împerecherea incompletă.
De ce să alegeți ABC Aviation Connectors?
- Conformitate totală: Fabricat pentru a îndeplini sau depăși MIL-DTL-38999, MIL-DTL-26482, MIL-DTL-5015 și alte specificații militare relevante
- Fiabilitate dovedită: mii de unități desfășurate în aeronave comerciale și militare cu performanțe documentate pe teren
- Asistență tehnică: Acces direct la echipa noastră de inginerie de aplicații pentru selectarea conectorilor și îndrumări privind integrarea
- Prețuri competitive: calitate militară la prețuri comercial-competitive prin procese de producție eficiente
- Lanțul global de aprovizionare: livrare fiabilă către hub-urile aviației din întreaga lume, cu documentație completă de certificare
Ghid de aplicare și procesul de instalare
Selecția, instalarea și întreținerea corespunzătoare sunt esențiale pentru performanța optimă a conectorilor de calitate pentru aviație . Urmați aceste instrucțiuni pentru integrarea cu succes a sistemului.
Metodologia de selecție și instalare în 5 pași
Analiza aplicației și selecția conectorilor
Determinați cerințele dvs. specifice:
- Parametri electrici: tensiune, curent, tipuri de semnal (putere, date, mixt)
- Condiții de mediu: interval de temperatură, altitudine, umiditate, substanțe chimice
- Cerințe mecanice: niveluri de vibrație, cicluri de împerechere, constrângeri de spațiu
- Conformitatea cu standardele: specificații militare sau comerciale necesare
Echipa noastră tehnică vă poate ajuta cu selecția adecvată a conectorilor pentru aviație .
Pregătirea cablului și asamblarea contactului
Terminarea corectă a cablului este esențială:
- Îndepărtați cablul la lungimea specificată folosind instrumente calibrate
- Selectați terminale adecvate de calitate pentru aviație (sertizare, lipire sau deplasare a izolației)
- Utilizați instrumente de sertizare calibrate cu seturi de matrițe adecvate
- Pentru lipirea conectorilor de aviație , utilizați fiare de călcat cu temperatură controlată și lipire aprobată
- Efectuați verificarea testului de tragere a terminațiilor eșantionului
Asamblare și etanșare conector
Proceduri de asamblare pentru conexiuni fiabile:
- Introduceți contactele în cavitățile adecvate urmând schema de cablare
- Asigurați păstrarea pozitivă a contactelor (clic audibil)
- Instalați carcasele din spate și dispozitivele de reducere a tensiunii adecvate
- Aplicați compuși de etanșare sau garnituri conform specificațiilor
- Strângeți piulițele de cuplare la valorile specificate folosind unelte calibrate
Testare și verificare
Testare cuprinzătoare înainte de instalare:
- Test de continuitate: Verificați toate circuitele de la conector la capătul cablului
- Rezistență de izolație: >500MΩ la 500V DC
- Test de înaltă oală: 1500 V AC timp de 60 de secunde (eșantionat sau 100%)
- Inspecție vizuală sub mărire de 10x
- Testare de mediu pentru aplicații critice
Instalare și integrare de sistem
Instalare finală în sistemele aeronavei:
- Dirijați cablurile cu raza de îndoire și eșantionare adecvate
- Asigurați conectorii cu hardware de montare adecvat
- Mențineți distanța minimă față de sursele de căldură și piesele mobile
- Conectori Mate care asigură alinierea corectă și angajarea completă
- Instalarea documentelor cu fotografii și înregistrări de testare
Scenarii de aplicații și sisteme de aeronave
Conectorii de aviație militară ABC sunt desfășurați în sistemele de aeronave critice, unde fiabilitatea afectează direct siguranța și succesul misiunii.
Avionica si sisteme de control al zborului
Conectorii noștri din seria J599 oferă interconexiuni fiabile pentru calculatoarele de zbor, sistemele de navigație, autopiloții și panourile de instrumente unde integritatea semnalului este primordială.
- AS9100 Rev D Certified: Certificare pentru sistemul de management al calității aerospațial
- ISO 9001:2015: Standard pentru sistemul de management al calității
- Conformitate cu specificațiile militare:
- MIL-DTL-38999 Seria I, II, III, IV: Conectori circulari
- MIL-DTL-26482: Conectori circulari de uz general
- MIL-DTL-5015: Conectori circulari pentru sarcini grele
- MIL-STD-810G: Considerații de inginerie de mediu
