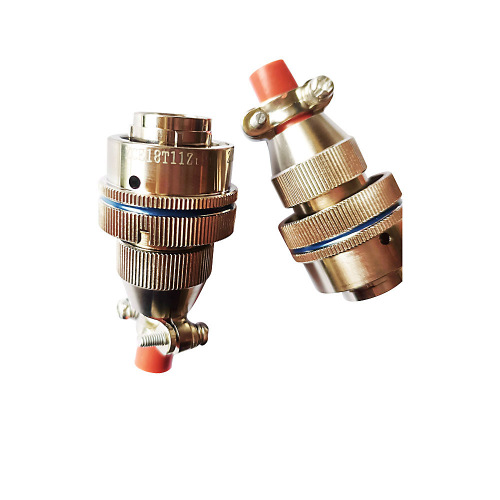

Conector de aviație militară XCE18T-11Z1P1 cu coadă

Prezentare generală a produsului

Conectorul de aviație XCE18T 11Z1P1 cu coadă reprezintă o soluție integrată premium pentru aplicații aerospațiale și industriale solicitante. Acest conector de înaltă performanță combină tehnologia YM a dovedită a conectorului pentru aviație militară cu un ansamblu de cablu de înaltă fiabilitate integrat în fabrică. Conceput pentru sistemele esențiale, în care integritatea conexiunii este primordială, oferă durabilitate și performanță excepționale pentru interfața cu componente precum senzori de presiune pentru aviație , claxoane electronice militare și instrumente de control al zborului în cele mai dificile medii.

Specificatii tehnice

• Model: XCE18T 11Z1P1 cu coadă (ansamblu cablu integrat)
• Tip conector: conector de înaltă densitate pentru aviație cu cablu atașat din fabrică
• Configurație contact: Design cu mai mulți pini optimizat pentru transmisia de putere și semnal
• Material de contact: Contacte placate cu aur de precizie pentru conductivitate maximă și rezistență la coroziune
• Evaluare electrică: Evaluat pentru 1 A la sarcină rezistivă de 28 V CC cu peste 100.000 de cicluri de funcționare
• Rezistență de contact: inițială ≤50mΩ; După testare de viață ≤200mΩ
• Integritatea semnalului: capabil să gestioneze semnale de nivel scăzut (10-50 μA la 10-50 mV)
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune normala); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ (standard); >50 MΩ după testarea mediului
• Specificații cablu: Cablu flexibil, de calitate pentru aviație, cu ecranare adecvată (opțiuni disponibile)
• Performanță de etanșare: Rata maximă de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s la interfața conectorului
• Temperatura de funcționare: Performanță validată în intervale extinse de temperatură
• Greutate: Design optimizat cu impact minim asupra greutății pentru aplicații aerospațiale
• Compatibilitate: Proiectat pentru sistemele care utilizează senzori de temperatură pentru aviație și întrerupătoare hidraulice

Date tehnice complete, inclusiv specificațiile cablurilor, opțiunile de lungime și graficele de performanță disponibile la cerere.

Caracteristici ale produsului și avantaje competitive

1. Fiabilitate integrată în fabrică: Cablul este terminat și sigilat profesional la unitatea noastră, asigurând o integritate optimă a conexiunii în comparație cu soluțiile asamblate pe teren. Acest lucru corespunde standardelor de fiabilitate ale produselor noastre Military Metal Relay .
2. Protecție superioară a mediului: Etanșarea ermetică avansată (≤10⁻³ Pa·cm³/s) la interfața conectorului oferă protecție completă împotriva umidității, prafului și elementelor corozive, esențiale pentru sisteme precum comenzile supapelor de oxigen pentru aviație .
3. Durabilitate îmbunătățită: Designul integrat al cozii elimină variabilele de terminare a câmpului, oferind performanțe consistente în medii cu vibrații ridicate și șocuri tipice aplicațiilor aerospațiale.
4. Economii de timp și costuri: Unitatea pre-asamblată reduce timpul de instalare, elimină cerințele de instrumente de terminare și minimizează erorile de instalare care ar putea duce la defecțiuni pe teren.
5. Design optimizat de cablu: Disponibil cu diferite tipuri de cablu (ecranat, neecranat, cu flexibilitate ridicată) și lungimi pentru a se potrivi nevoilor specifice aplicației, completând sistemele care utilizează relee de semnal PCB .
6. Asigurarea calității: Fiecare ansamblu complet este supus testării electrice și mecanice 100% înainte de expediere, asigurând fiabilitatea livrării.

Procedura de instalare și conectare

1. Verificarea compatibilității sistemului: Confirmați că cerințele electrice și mecanice corespund specificațiilor conectorului înainte de instalare.
2. Planificarea traseului: planificați traseul traseului cablului luând în considerare raza minimă de îndoire, punctele de detensionare și separarea de sursele de căldură sau marginile ascuțite.
3. Împerecherea conectorului: Aliniați canalul conectorului cu priza de împerechere. Aplicați o presiune ușoară și rotiți mecanismul de cuplare până când este complet așezat și blocat.
4. Detensionare a cablului: Asigurați cablul folosind cleme sau legături adecvate în punctele desemnate de-a lungul traseului de traseu, menținând razele de îndoire recomandate.
5. Verificarea etanșării ecologice: Verificați dacă toate etanșările ecologice sunt cuplate corect și fără compromisuri.
6. Verificare electrică: Efectuați teste de continuitate și rezistență a izolației pentru a confirma instalarea corectă în cadrul sistemului mai mare, care poate include componente interconectate, cum ar fi electrovalvele cu aer rece pentru aviație .
7. Test de integrare a sistemului: Efectuați teste funcționale complete ca parte a validării complete a sistemului.

Scenarii de aplicare

Ansamblul conector XCE18T 11Z1P1 cu coadă este proiectat pentru aplicații în care fiabilitatea, durabilitatea și eficiența instalării sunt esențiale:

• Sisteme de aviație pentru aeronave: conexiuni între computerele de control al zborului, interfețele cu senzori și unitățile de afișare din aeronavele comerciale și militare.
• Vehicule aeriene fără pilot (UAV): conexiuni la unitatea de control al motorului, interfețe de sarcină utilă și legături ale sistemelor de comunicații unde greutatea și fiabilitatea sunt primordiale.
• Integrare subsistem aerospațial: conexiuni pre-asamblate pentru supape magnetice de aviație , senzori ale sistemului de combustibil, unități de control al mediului și sisteme de tren de aterizare.
• Echipament de asistență la sol: interfețe de testare și măsurare, conexiuni de diagnosticare de întreținere și echipamente de testare a liniei de zbor.
• Transport feroviar: conexiuni pre-terminate pentru sistemele de semnalizare, comenzile de frânare și rețelele de comunicații în vehiculele feroviare.
• Automatizare industrială: conexiuni robuste pentru robotică, mașini automate și sisteme de control care necesită fiabilitatea releelor ​​de putere industriale cu instalare simplificată.
• Sisteme de apărare: interfețe cu platforme de arme, echipamente de comunicații, sisteme radar și electronice ale centrului de comandă mobil.

Propunere de valoare pentru echipele de achiziții

• Costuri reduse de instalare: Asamblarea terminată din fabrică elimină forța de muncă la terminarea terenului, uneltele specializate și cerințele de instruire asociate.
• Fiabilitate îmbunătățită a sistemului: Controlul constant al calității din fabrică minimizează eșecurile de conectare, reducând timpul de nefuncționare a sistemului și intervențiile de întreținere.
• Gestionarea raționalizată a stocurilor: un singur SKU pentru asamblarea completă a cablurilor simplifică achizițiile, inventarul și planificarea instalării.
• Timp de comercializare mai rapid: ansamblurile gata de instalare accelerează integrarea sistemului și fazele de testare în dezvoltarea de noi produse.
• Suport tehnic: acces la expertiza inginerească YM pentru proiectarea ansamblului de cabluri specifice aplicației și îndrumări de integrare.
• Asigurarea calității: ansamblurile complete sunt testate complet înainte de expediere, oferind încredere în performanța produsului livrat.

Certificari si conformitate

Ansamblul conector XCE18T 11Z1P1 With Tail este proiectat pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru aplicații aerospațiale (inclusiv teste de mediu conform DO-160), militare (echivalentul seriei MIL-DTL-38999) și aplicații industriale. Procesele noastre de producție sunt guvernate de sisteme de management al calității certificate (ISO 9001, AS9100), cu documentație cuprinzătoare care susține trasabilitatea materialelor și validarea procesului pentru nevoile de conformitate ale clienților.

Opțiuni de personalizare și OEM/ODM

YM oferă capabilități extinse de personalizare pentru ansamblurile XCE18T 11Z1P1 With Tail, valorificând expertiza noastră în dezvoltarea de soluții personalizate pentru sistemele New Energy Relay și alte aplicații specializate.

• Personalizare cablu: diferite tipuri de cablu (ecranat, neecranat, cu flexibilitate ridicată), lungimi, culori și materiale pentru manta
• Configurație conector: aranjamente personalizate de pin, opțiuni de placare a contactelor și finisaje ale carcasei
• Cerințe specializate: cabluri cu interval de temperatură extins, mantale rezistente la substanțe chimice sau îmbunătățiri de ecranare EMI/RFI
• Opțiuni de asamblare: mai multe capete de conector, configurații de rupere sau ansambluri personalizate de cablaj
• Testare și validare: protocoale de testare specifice aplicației, inclusiv vibrații, cicluri termice și testare la tracțiune
• Servicii complete OEM/ODM: etichetare privată, ambalare personalizată și inginerie de proiectare colaborativă pentru soluții complete de subsistem

Procesul de producție și asigurarea calității

1. Validarea designului: design complet al ansamblului validat prin simulare CAD, prototipare și testare de mediu.
2. Calificarea componentelor: Toate componentele (conectori, cabluri, contacte) sunt supuse inspecției și testelor de calitate.
3. Terminare de precizie: echipamentele automate de sertizare și lipire asigură terminații consistente, de înaltă calitate.
4. Integrarea ansamblului: Conectorii sunt asamblați cu cabluri folosind procese controlate, inclusiv instalarea corectă a detensionării.
5. Testare 100% electrică: Fiecare ansamblu este supus unei încercări complete pentru continuitate, rezistență de izolație și rezistență dielectrică.
6. Validare mecanică: Eșantion de testare pentru rezistența la tracțiune, rezistența la flexie și durata ciclului de împerechere a conectorului.
7. Testare de mediu: testare pe lot pentru integritatea etanșării, rezistența la vibrații și performanța termică.
8. Inspecție finală și documentație: inspecție vizuală completă, verificare dimensională și pachet de documentație, inclusiv rapoarte de testare.
