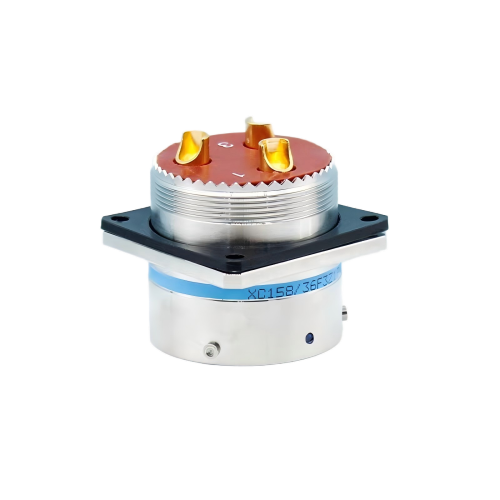

Conector de aviație militară XC158-36F3Z3Z1P40
Conector de aviație militară XC158-36F3Z3Z1P40
Conector de aviație militară XC158-36F3Z3Z1P40
Conector de aviație militară XC158-36F3Z3Z1P40

Conector de aviație militară XC158-36F3Z3Z1P40

Min. Ordin:1

Contacteaza acum
descrierea produsului
Atributele produsului

Numarul modelului.: XC158-36F3Z3Z1P40

Marca: YM

Ambalare și livrare
Conector de aviație militară

Conector de aviație militară XC158-36F3Z3Z1P40

Prezentare generală a produsului

Conectorul pentru aviație militară XC158-36F3Z3Z1P40 reprezintă angajamentul ABC față de excelență în conectivitatea electrică aerospațială. Proiectată special ca conector XC158-36F3Z3Z1P40 de încredere pentru aplicații aerospațiale , această componentă de înaltă performanță îndeplinește cerințele riguroase ale sistemelor moderne de aviație militară. Proiectat având în vedere precizia și durabilitatea, acesta asigură conexiuni electrice sigure în medii critice pentru misiune, unde fiabilitatea este primordială.

Imagini de produs

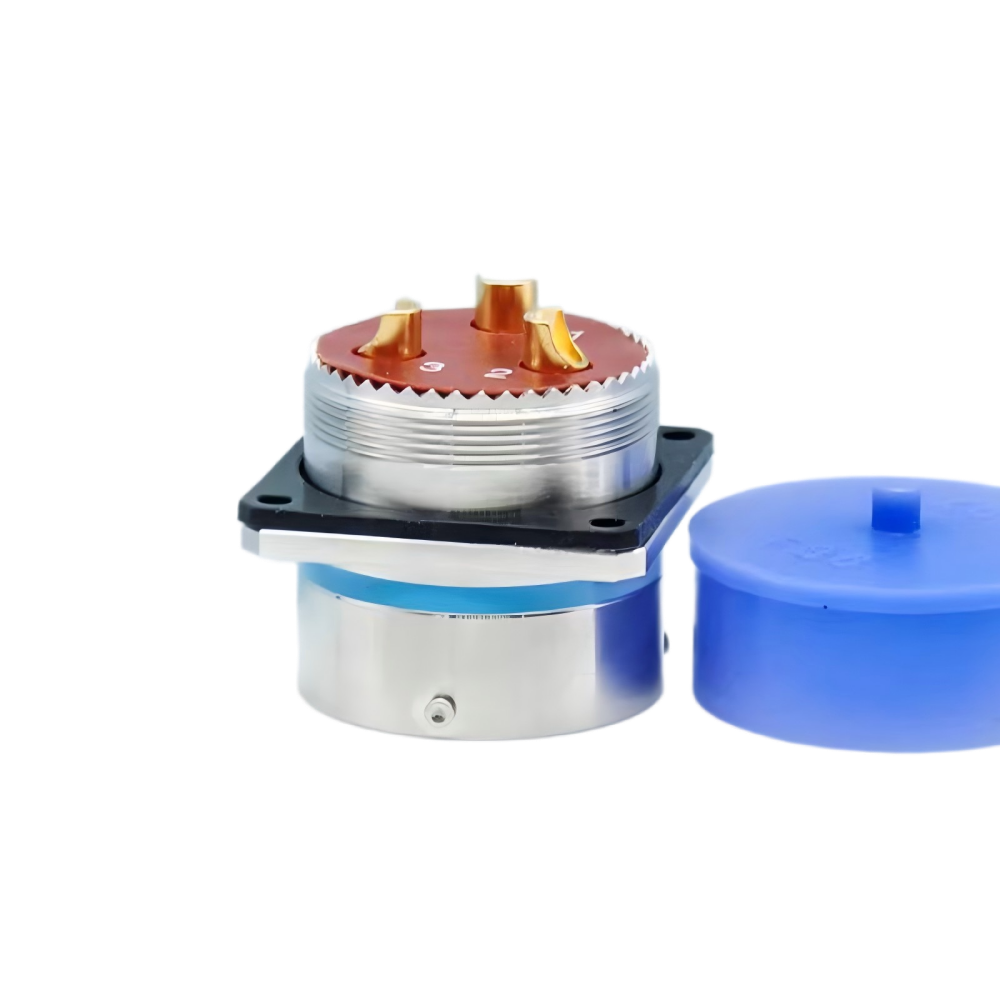

XC158-36F3Z3Z1P40 Aviation Connector front view with pin configuration detailsXC158-36F3Z3Z1P40 Aviation Connector side and technical specifications view

Caracteristici cheie și avantaje tehnice

  • Construcție de calitate militară: Construit ca un conector durabil de calitate militară XC158-36F3Z3Z1P40, cu materiale concepute pentru a rezista la condiții de mediu extreme, inclusiv vibrații, șocuri și variații de temperatură.
  • Configurație optimizată a pinii: aranjament cu 36 de pini conceput pentru distribuția echilibrată a semnalului și transmiterea puterii în sistemele de aviație complexe.
  • Performanță electrică superioară: Prezintă rezistență de contact ultra-scăzută (inițială ≤50mΩ) și rezistență ridicată de izolație (>500MΩ) pentru o funcționare fiabilă.
  • Etanșare avansată pentru mediu: Etanșarea ermetică cu rata maximă de scurgere de 1×10⁻³ Pa·cm³/s protejează împotriva umidității, prafului și schimbărilor de presiune legate de altitudine.
  • Design cu deconectare rapidă: Proiectat pentru operațiuni rapide de împerechere și deconectare, fără a compromite integritatea conexiunii.
  • Protecție EMI/RFI: Ecranarea integrată oferă o rezistență excelentă la interferențe electromagnetice pentru o transmisie curată a semnalului.
  • Rezistență la coroziune: placarea și materialele specializate asigură longevitatea în pulverizare sărată și în medii agresive chimic.

Specificatii tehnice

Caracteristici electrice

  • Seria conector: seria XC158, configurație 36F3Z3Z1P40
  • Configurație pin: 36 de contacte aranjate pentru o integritate optimă a semnalului
  • Curent nominal: Până la 5A per contact
  • Tensiune nominală: 600 V RMS la nivelul mării
  • Rezistenta de contact:
    • Valoarea inițială: ≤ 50 mΩ
    • Testarea după viață: ≤ 200 mΩ
  • Rezistență de izolație: > 5000 MΩ la 500V DC
  • Rezistenta dielectrica: 1000 V RMS la nivelul marii

Specificații mecanice

  • Material carcasă: aliaj de aluminiu cu placare cu specificații militare
  • Material insert: termoplastic de înaltă temperatură
  • Material de contact: aliaj de cupru placat cu aur pentru o conductivitate optimă și rezistență la coroziune
  • Mecanism de cuplare: deconectare rapidă în stil baionetă cu blocare pozitivă
  • Interval de temperatură de funcționare: -55°C până la +175°C
  • Rezistență la vibrații: Testat conform MIL-STD-202, metoda 214
  • Rezistență la șocuri: Îndeplinește cerințele MIL-STD-202, Metoda 213

Performanța de mediu

  • Protecție la pătrundere: Clasament IP67 atunci când este cuplat
  • Integritatea etanșării: etanșarea ermetică menține performanța în condiții de imersie
  • Rezistență la coroziune: pulverizare salină testată conform MIL-STD-810 Metoda 509
  • Rezistență la fluide: compatibil cu carburanți de aviație, fluide hidraulice și agenți de curățare
  • Performanță la altitudine: operațional până la 60.000 de picioare
  • Greutate: Design optimizat pentru aplicații de aviație sensibile la greutate

Procedura de instalare și conectare

  1. Inspecție înainte de instalare: Examinați componentele conectorului pentru orice deteriorare vizibilă sau contaminare. Curățați suprafețele de împerechere dacă este necesar.
  2. Aliniere: Aliniați caracteristicile de cheie pe ambele jumătăți de conector pentru a asigura o orientare adecvată înainte de împerechere.
  3. Angajarea inițială: Aduceți ușor jumătățile conectorului împreună, asigurând alinierea dreaptă pentru a preveni deteriorarea pinului.
  4. Operațiunea de cuplare: Pentru cuplarea în stil baionetă, aliniați știfturile cu fantele și rotiți până când se obține cuplarea pozitivă.
  5. Verificare blocare: Confirmați că mecanismul de blocare este complet cuplat și sigur. Un clic audibil indică o împerechere corectă.
  6. Detensionare: Asigurați-vă că decuplarea cablului este fixată corespunzător pentru a preveni stresul asupra conexiunilor electrice.
  7. Testare funcțională: Efectuați teste de continuitate și rezistență la izolație înainte de a pune sistemul în funcțiune.

Scenarii de aplicare

Ca conector de aviație XC158-36F3Z3Z1P40 pentru uz militar , servește funcții critice în:

  • Integrare avionică: conexiuni pentru calculatoare de control al zborului, sisteme de navigație și echipamente de comunicație din aeronavele militare.
  • Sisteme de senzori: interconexiuni fiabile pentru radar, sisteme de țintire și echipamente de supraveghere.
  • Distribuția energiei: Conexiuni secundare de distribuție a energiei în sistemele electrice ale aeronavei.
  • Sisteme de arme: conexiuni critice pentru controlul armamentului și sistemele de desfășurare.
  • Echipamente de sprijin la sol: interfețe de testare și întreținere pentru sistemele de aeronave.
  • Sisteme fără pilot: conexiuni în sistemele de control și sarcină utilă a UAV.

Valoare pentru achizițiile aerospațiale

  • Fiabilitate operațională îmbunătățită: construcția de calitate militară asigură performanțe de încredere în medii de luptă și aviație cu stres ridicat.
  • Cerințe de întreținere reduse: Designul durabil și rezistența la coroziune extind intervalele de service și reduc costurile de întreținere.
  • Performanță îmbunătățită a sistemului: rezistența scăzută la contact și ecranarea EMI asigură o integritate optimă a semnalului pentru electronicele sensibile.
  • Revenire rapidă la întreținere: Designul cu deconectare rapidă facilitează operațiuni mai rapide de întreținere și reparații.
  • Eficiență în greutate: construcția ușoară contribuie la optimizarea generală a greutății aeronavei.
  • Reducerea costurilor ciclului de viață: durata de viață extinsă și ratele reduse de eșec scad costul total de proprietate.

Certificari si conformitate

Conectorul XC158-36F3Z3Z1P40 este fabricat pentru a îndeplini specificațiile militare relevante și standardele aviatice. Facilitățile noastre de producție mențin protocoale stricte de control al calității, iar produsele sunt testate pentru a asigura conformitatea cu cerințele de performanță pentru aplicațiile aviației militare.

Opțiuni de personalizare

ABC oferă personalizare cuprinzătoare pentru a îndeplini cerințele operaționale specifice:

  • Variații de contact: aranjamente personalizate de pin și tipuri de contacte mixte (semnal, putere, coaxial)
  • Finisajele carcasei: Opțiuni de placare specializate pentru rezistență sporită la mediu
  • Ansambluri de cabluri: lungimi personalizate de cablu, ecranare și configurații ale carcasei din spate
  • Îmbunătățiri ale mediului: Etanșare specială pentru altitudini extreme sau cerințe de imersie
  • Sisteme de identificare: marcaje personalizate, coduri de culori și serializare pentru trasabilitate
  • Protocoale de testare: Testare de calificare și asistență pentru certificare specifice aplicației

Excelență în producție

Fiecare conector XC158-36F3Z3Z1P40 este supus unei fabrici de precizie folosind procese automate de asamblare. Asigurarea noastră de calitate include teste 100% electrice, inspecție optică automată și testare de mediu conform standardelor militare. Controlul statistic al procesului și testarea loturilor asigură o performanță constantă în toate sesiunile de producție. Această abordare riguroasă garantează că fiecare conector îndeplinește standardele exigente necesare pentru aplicațiile de înaltă calitate a conectorului de aviație XC158-36F3Z3Z1P40 în medii militare solicitante.

Întrebări frecvente

Ce specificații militare îndeplinește XC158-36F3Z3Z1P40?

Conectorul este proiectat și testat pentru a îndeplini cerințele de performanță conforme cu MIL-DTL-38999 și specificațiile aferente pentru conectorii circulari militari.

Pentru câte cicluri de împerechere este evaluat conectorul?

XC158-36F3Z3Z1P40 este evaluat pentru minim 500 de cicluri de împerechere, menținând în același timp performanța electrică și mecanică.

Care este intervalul de temperatură de funcționare?

Conectorul funcționează în mod fiabil de la -55°C la +175°C, potrivit pentru medii de aviație extreme, de la frig la altitudine mare până la căldura compartimentului motor.

Oferă protecție EMI/RFI?

Da, conectorul dispune de ecranare integrată care oferă o protecție excelentă împotriva interferențelor electromagnetice, îndeplinind cerințele pentru aplicațiile avionice sensibile.

Ce întreținere este necesară pentru fiabilitatea pe termen lung?

Este necesară întreținere minimă. Inspecția periodică a garniturilor și a contactelor, împreună cu curățarea adecvată înainte de împerechere, asigură fiabilitatea pe termen lung.

Sunt disponibile instrumente și accesorii compatibile?

Da, oferim seturi complete de scule, instrumente de extracție și accesorii de instalare special concepute pentru conectorii din seria XC158.
