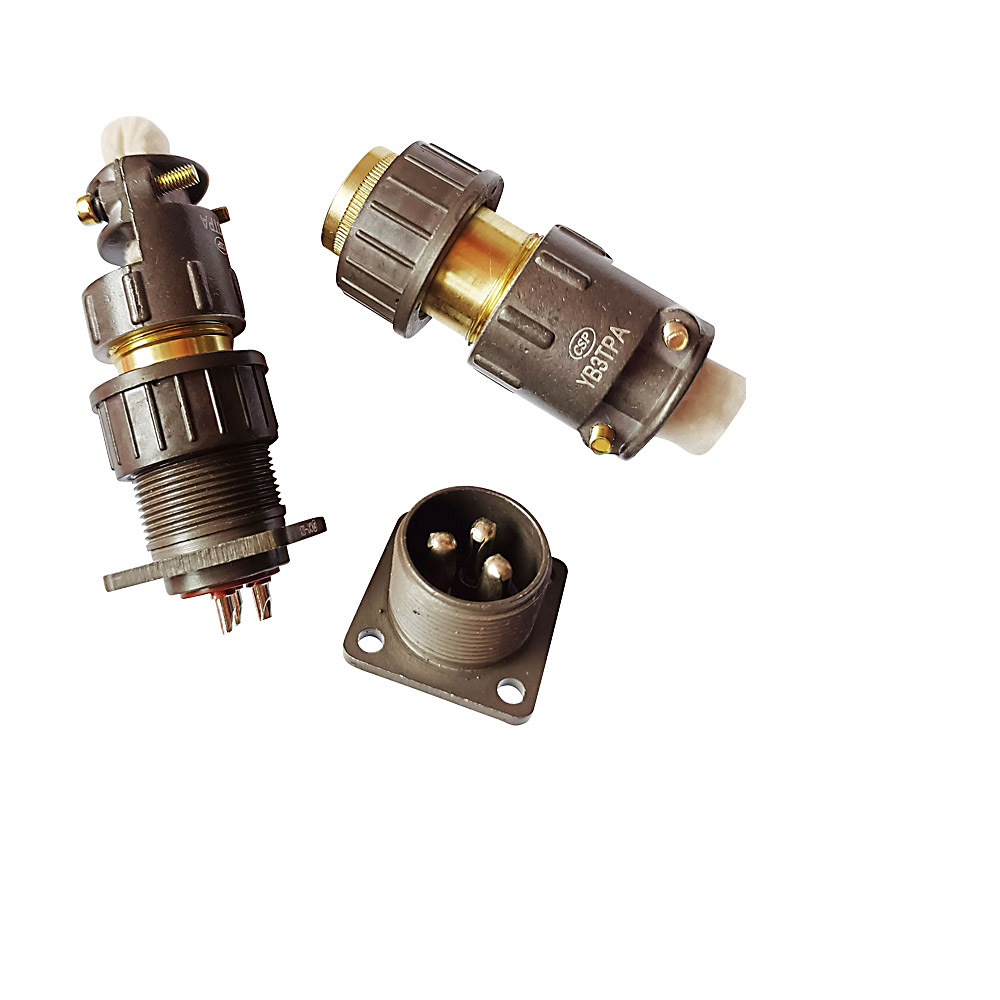

Conector de aviație militară YB3TAX / YB3TPA |
Sistem de conector circular de înaltă fiabilitate
Prezentare generală a produsului
Seria de conectori pentru aviație militară YM, modelele YB3TAX și YB3TPA, reprezintă un sistem de conector circular de înaltă performanță, etanșat ecologic, conceput pentru interconexiuni electrice critice în aplicații aerospațiale, de apărare și industriale grele. Creați pentru a rezista la vibrații extreme, umiditate și fluctuații de temperatură, acești conectori asigură o transmisie sigură și fiabilă a semnalului și a puterii pentru controlerele de zbor de drone, senzorii motoarelor aeronavei și sistemele de control al trenurilor. Ca parte a soluțiilor cuprinzătoare de interconectare și control ale YM, care includ componente de precizie, cum ar fi releele metalice militare și releele de semnal PCB, această serie de conectori oferă interfața fizică robustă necesară pentru sistemele în care defecțiunea nu este o opțiune.
Avantajul principal: Etanșare excepțională la mediu, combinată cu o baionetă robustă sau un mecanism de cuplare filetat, asigurând conexiuni rezistente la vibrații și protecție la pătrundere IP67+/mai mare pentru funcționarea în condiții dure.
Specificatii tehnice
- Seria de modele: YB3TAX (priză), YB3TPA (priză/receptacul)
- Material carcasă: aliaj de aluminiu de înaltă rezistență cu finisaj rezistent la coroziune (de exemplu, placare cu cadmiu sau zinc-nichel)
- Sistem de contact:
- Tipuri de contact: Contacte pin și mufă, prelucrate din aliaj de cupru cu placare cu aur sau argint pentru o conductivitate optimă.
- Dimensiuni și număr de contacte: configurabil cu diferite dimensiuni de contact (de exemplu, 16A, 20A, 40A) și număr de pini pentru a se potrivi cu putere, semnal și aplicații mixte.
- Rezistență de contact: rezistență inițială de contact extrem de scăzută (de obicei ≤5mΩ per contact) pentru a minimiza căderea de tensiune și încălzirea.
- Performanta electrica:
- Tensiune nominală: Evaluat pentru tensiuni de lucru de până la 600 V AC/DC, potrivit pentru sistemele de aeronave și compatibil cu circuitele care utilizează relee de putere industriale .
- Evaluare curentă: Evaluări per-contact de până la 40A sau mai mari, capabile să gestioneze distribuția puterii alături de semnalele de control.
- Rezistență de izolație: >1000 MΩ la 500V DC în condiții standard.
- Tensiune de rezistență dielectrică: de obicei 1500 V AC minim între contacte și carcasă.
- Mecanic și de mediu:
- Mecanism de cuplare: baionetă robustă (deconectare rapidă) sau cuplaj filetat pentru o împerechere sigură și rezistență ridicată la vibrații.
- Protecție la pătrundere (IP): Standard IP67 (etanș la praf și impermeabil la imersie până la 1 m). Niveluri mai înalte (IP68/IP69K) disponibile.
- Temperatura de funcționare: -55°C până la +125°C (sau mai mare pe baza materialului de etanșare).
- Vibrații/Șocuri: Îndeplinește sau depășește MIL-DTL-38999 Seria III sau specificații stricte similare.
- Etanșare: Sigilii multiple din cauciuc siliconic (interfață, sârmă și garnituri de inserție) asigură izolarea completă a mediului.
Caracteristici și avantaje ale produsului
- Construcție adevărată de calitate militară: proiectată și testată pentru a îndeplini standardele militare riguroase (MIL-SPEC) și aerospațiale pentru durabilitate mecanică și de mediu, completând perfect sistemele construite cu releele noastre metalice militare .
- Etanșare ecologică superioară: Sistemul de etanșare multistrat oferă o protecție excepțională împotriva umidității, prafului, combustibililor și fluidelor hidraulice, asigurând fiabilitatea în medii expuse sau spălate.
- Performanță la vibrații ridicate: Mecanismul de cuplare cu blocare pozitivă (baionetă sau filet) previne deconectarea accidentală în setările cu vibrații mari comune la vehiculele aviatice, feroviare și de teren.
- Modulare și configurabile: Inserțiile pot fi personalizate cu diferite combinații de contacte de putere, semnal, coaxiale sau fibră optică, oferind o flexibilitate de proiectare similară cu opțiunile noastre configurabile de releu PCB .
- Ecranarea EMI/RFI: carcasa metalică și carcasele din spate ecranate opționale oferă o protecție excelentă la interferențe electromagnetice pentru semnale sensibile, critice atunci când se conectează la relee cu stare solidă sau avionică.
- Finisaj rezistent la coroziune: carcasele au un finisaj durabil, conductiv, care rezistă la coroziune de la pulverizarea saline și substanțele chimice, prelungind durata de viață.
Avantajul nostru de producție: YM își aplică cei peste 18 ani de experiență în prelucrarea metalelor de precizie și contact electric - dobândit din fabricarea releelor de etanșare metalice și relee polarizate - la producția acestor conectori. Acest lucru asigură placarea de contact superioară, toleranțe precise de prelucrare și performanță de etanșare fiabilă.
Cum să specificați și să instalați conectorul YB3TAX/YB3TPA
- Definiția aplicației: Definiți cerințele electrice (tensiune, curent per contact, tip de semnal), condițiile de mediu (clasificare IP, temperatură, fluide) și nevoile mecanice (tip de cuplare, detensionare a cablului).
- Selectarea configurației: Selectați dimensiunea carcasei, aspectul contactelor (dispunerea pin/priză), tipurile de contacte (putere/semnal) și stilul carcasei din spate.
- Pregătirea cablului și sertizarea contactelor: Decupați cablurile la lungimea specificată. Utilizați sculele corecte, calibrate pentru a sertiza contactele pe fire. Introduceți contactele în inserția conectorului în pozițiile desemnate.
- Asamblare și etanșare: Asamblați inserția în carcasă, asigurându-vă că toate garniturile, garniturile și componentele de descărcare a tensiunii sunt poziționate și strânse corect.
- Împerecherea și verificarea sistemului: Aliniați cheile de ștecher și priză, cuplați mecanismul de cuplare (baionetă sau filet) până când se fixează/se blochează bine. Efectuați teste de continuitate și rezistență la izolație pe ansamblul cuplat.
Scenarii de aplicare
Seria de conectori YB3TAX/YB3TPA este indispensabilă în aplicațiile de interconectare pentru medii dure:
- Avioane cu echipaj și fără pilot: cablaje pentru senzori de motor, interfețe ale sistemului de control al zborului, conexiuni aripă-fuselaj și conexiuni externe pod/avionică.
- Suport la sol și echipamente de testare: interfețe între cărucioare cu putere de sol, bancuri de testare și aeronave/vehicule.
- Căi ferate și transport în masă: jumperi de la mașină la mașină, conexiuni pentru sistemele de tracțiune și interfețe exterioare ale cabinetului de comandă expuse la intemperii.
- Vehicule militare și sisteme navale: grup motopropulsor, sisteme de arme și conexiuni ale echipamentelor de comunicații în vehicule și nave blindate.
- Automatizare industrială și robotică: conexiuni pentru brațe robotizate în aer liber, echipamente de minerit și mașini de prelucrare a alimentelor și a băuturilor care necesită protecție împotriva spălării.
- Noua infrastructură energetică: utilizată în conectorii stațiilor de încărcare și unități de distribuție a energiei din interiorul New Energy Relay și incinte ale sistemului de baterii care necesită performanțe robuste în exterior.
Valoare pentru cumpărători: elimină defecțiunile de conectare în sistemele critice, reduce timpul de întreținere, protejează electronicele sensibile împotriva daunelor mediului, simplifică întreținerea pe teren cu capacitatea de deconectare rapidă și asigură integritatea sistemului pe termen lung.
Certificari si conformitate
Fabricați în instalația noastră auditată de SGS, conectorii din seria YB3 sunt proiectați să îndeplinească cerințele de performanță ale standardelor internaționale cheie, inclusiv MIL-DTL-38999 (sau standardele EN, DIN echivalente). În timp ce certificările la nivel de produs (de exemplu, UL, CE) sunt disponibile în funcție de nevoile proiectului, producția noastră aderă la același sistem riguros de management al calității aplicat liniilor noastre de relee auto certificate. Conformitatea materialelor, cum ar fi RoHS și REACH, este standard.
Opțiuni de personalizare
YM oferă personalizare extinsă pentru a adapta conectorul exact la cerințele dvs. de sistem:
- Configurația contactului: Aspecte de inserție complet personalizabile cu orice combinație de contacte de putere, de înaltă tensiune, de semnal, coaxiale sau de fibră optică.
- Dimensiunea și stilul carcasei: Variații în dimensiunea carcasei, pozițiile de tastare și mecanismul de cuplare (baionetă, filetat, push-pull).
- Materiale și plăci speciale: materiale de înveliș (oțel inoxidabil, compozit), placari specializate pentru rezistență extremă la coroziune și etanșări la temperaturi înalte.
- Carcase din spate integrate: cleme de cablu personalizate, carcase de ecranare EMI/RFI și versiuni unghiulare.
- Asamblare cablaj: serviciu complet de asamblare cablaj, inclusiv turnare, ghiveci și testare.
- Etichetare și marcare: marcarea cu laser a numerelor de piesă, a siglelor sau a hărților de pin pe carcasă.
Expertiza noastră OEM/ODM dovedită, demonstrată în dezvoltarea releelor de blocare și a releelor bliț personalizate, este pe deplin aplicabilă pentru crearea unei soluții de conector care se integrează perfect în designul dumneavoastră.
Proces de producție și asigurare a calității
Fiecare conector YB3TAX/YB3TPA este supus unui proces de fabricație riguros și controlat:
- Prelucrare de precizie: carcasele și piesele metalice complexe sunt prelucrate CNC la toleranțe strânse din stocul de materiale certificat.
- Fabricarea și placarea contactelor: Contactele sunt ștanțate/formate și apoi placate cu grosimi precise de aur sau argint în linii de placare controlate.
- Turnare prin injecție: inserțiile, garniturile și componentele izolatoare sunt turnate din termoplastice și elastomeri calificați de înaltă performanță.
- Subansamblu și inspecție: Contactele sunt asamblate în inserții. Subansamblele sunt supuse unei inspecții vizuale și dimensionale 100%.
- Asamblare finală și test de etanșare: conectorii completi sunt asamblați. Probele din fiecare lot sunt supuse unor teste riguroase de mediu, inclusiv teste de etanșare IP (imersie) și teste dielectrice.
- Testare electrică și trasabilitate: se efectuează verificări de continuitate și rezistență a izolației. Se menține trasabilitatea completă a materialelor și proceselor.
Acest regim de calitate cuprinzător, aliniat cu procesele noastre pentru relee cu stare solidă și relee polarizate , garantează conectori care funcționează fiabil pe teren.
