Conector de aviație militară YB2TAX cu adaptor CXY-2ZX |
Sistem modular de interconectare de înaltă densitate
Prezentare generală a produsului

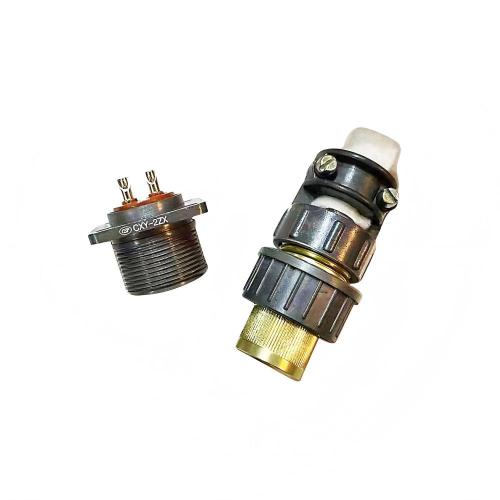

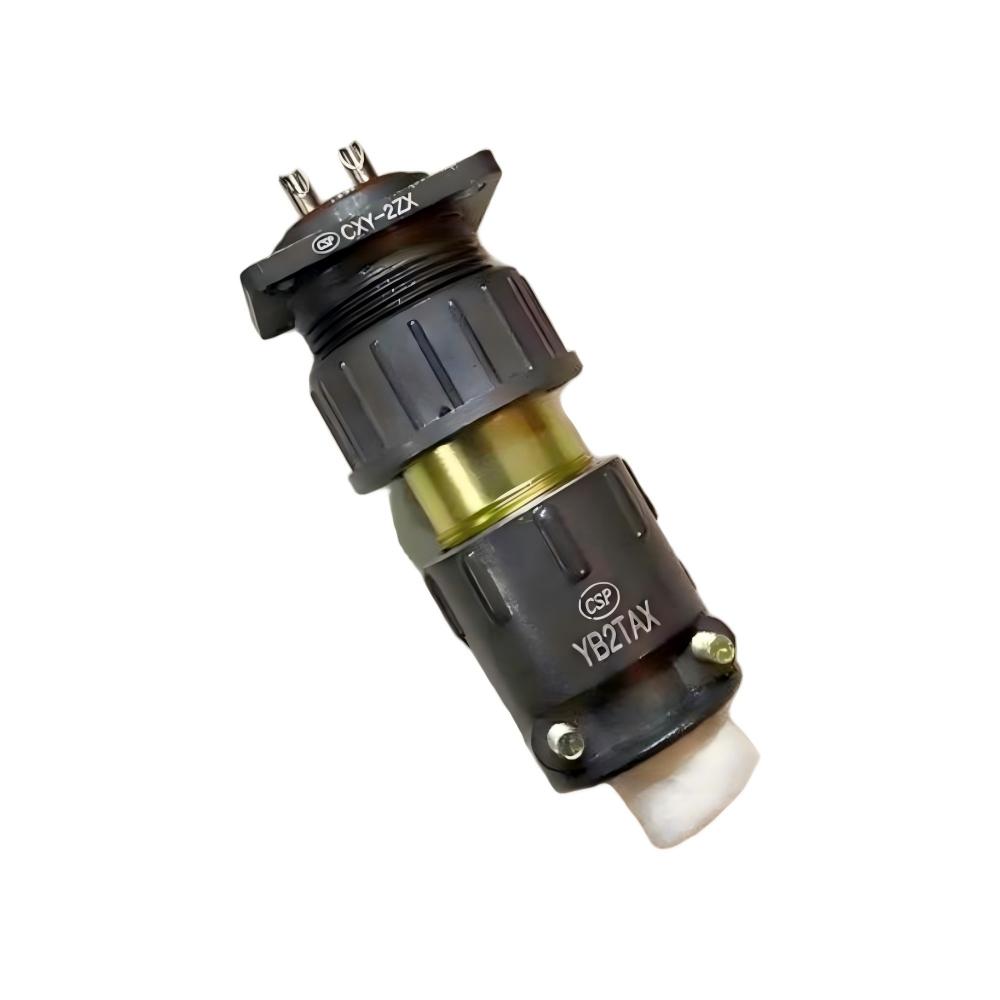

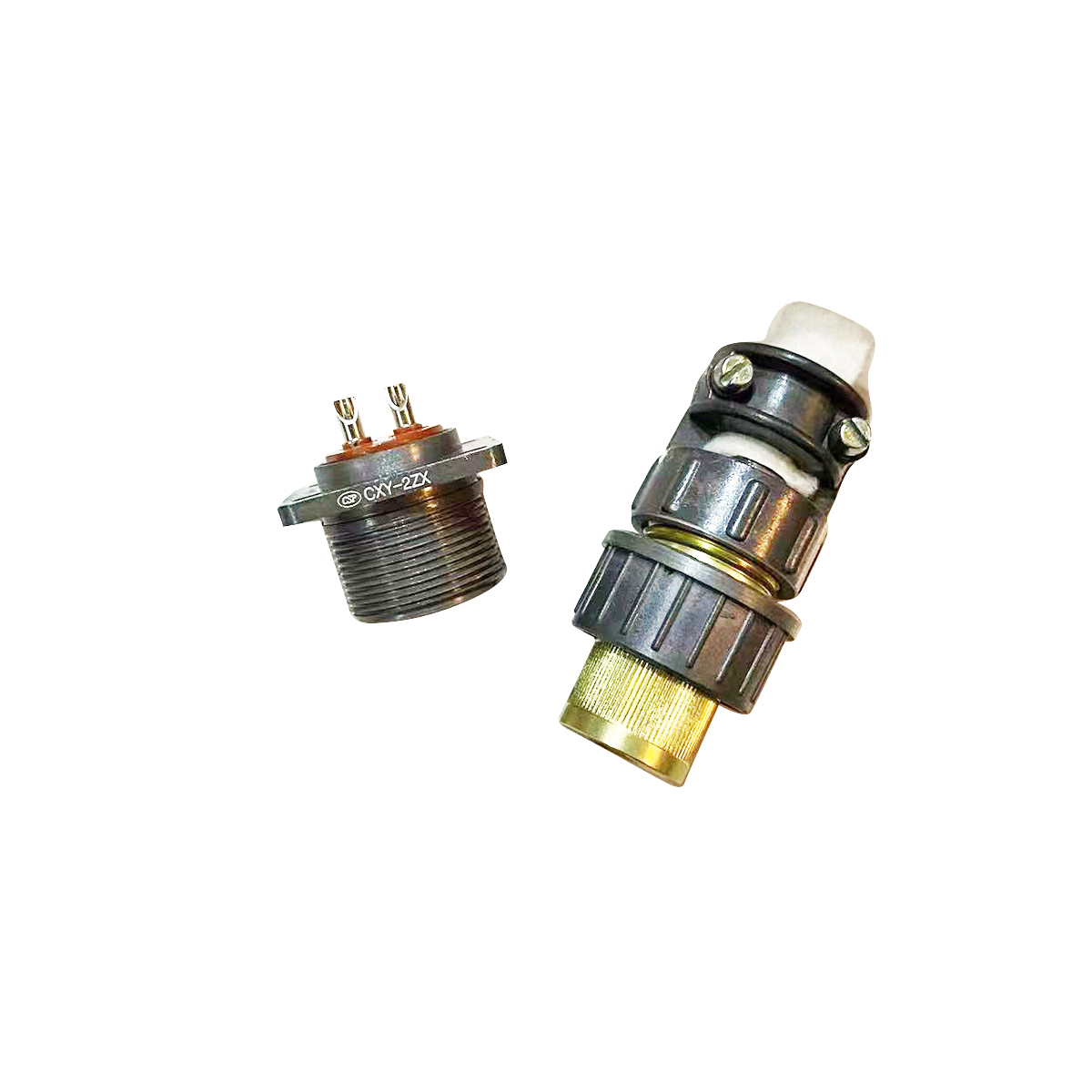

Sistemul YM Military Aviation Connector , care cuprinde conectorul circular YB2TAX și adaptorul CXY-2ZX, este o soluție de interconectare modulară, de înaltă densitate, concepută pentru sisteme de cablare complexe în aplicații aerospațiale, de apărare și industriale avansate. Acest sistem oferă o interfață robustă și etanșă atât pentru distribuția energiei, cât și pentru transmisia semnalului de înaltă fidelitate, ideală pentru conectarea unităților de control al zborului dronei, sistemelor de monitorizare a motoarelor de aeronave și dulapurilor de control feroviar. Conceput să funcționeze în armonie cu componente electronice critice, cum ar fi releele metalice militare și releele de semnal PCB , combinația YB2TAX+CXY-2ZX oferă o flexibilitate de neegalat, permițând reconfigurarea, testarea și întreținerea ușoară pe teren, menținând în același timp protecția totală a mediului.
Avantaj principal: Sistem adaptor modular (CXY-2ZX) care permite conversia rapidă a interfeței, ramificarea circuitului sau accesul la punctul de testare fără a compromite etanșarea mediului sau integritatea electrică a conectorului principal YB2TAX.
Specificatii tehnice
- Model de sistem: YB2TAX (Conector circular primar) + CXY-2ZX (Adaptor modular)
- Caracteristicile carcasei:
- Material: aliaj de aluminiu cu finisaj anodizat sau placat conform MIL-spec pentru rezistență la coroziune.
- Cuplaj: Baionetă sau mecanism de cuplare filetat pentru împerechere rezistentă la vibrații.
- Dimensiunea carcasei: Design compact optimizat pentru densitate mare de contact în spații limitate.
- Sistem de contact:
- Tipuri de contacte: Contacte de sertizare, lipire sau montare pe PCB disponibile. Placat cu aur pentru integritatea semnalului de nivel scăzut.
- Densitatea contactelor: Configurație cu număr mare de pini pentru a consolida mai multe conexiuni de fire într-o singură interfață sigilată.
- Evaluare curentă: Contacte mixte care acceptă semnale (≤5A) și putere (până la 20A sau mai mult pe contact).
- Rezistență de contact: ≤10mΩ inițială per contact pentru a asigura căderea minimă de tensiune.
- Performanta electrica:
- Tensiune nominală: Evaluat pentru 250 V AC/DC sau mai mare, compatibil cu sistemele aeronavei de 28 V DC și circuite de control care utilizează relee de putere industriale .
- Rezistență de izolație: >1000 MΩ la 500V DC.
- Rezistenta dielectrica: 1500 V AC minim intre contacte si carcasa.
- Mediu și mecanic:
- Protecție la intrare (IP): standard IP67 cu adaptor cuplat; componentele individuale sunt protejate de mediu.
- Temperatura de funcționare: interval standard de la -55°C la +125°C.
- Etanșare: Sigilii multiple din silicon la toate interfețele (sârmă, adaptor, conector).
- Funcție de adaptor (CXY-2ZX): Oferă o interfață de trecere sau de conversie sigilată, adesea prezentând porturi suplimentare pentru ramificare sau acces de testare.
Caracteristici și avantaje ale produsului
- Sistem de adaptor modular (CXY-2ZX): diferențierea cheie. Acest adaptor permite îmbinarea în linie, ramificarea „Y” sau adăugarea de porturi de testare fără a tăia cablajul principal de cabluri, simplificând dramatic upgrade-urile și diagnosticarea sistemului.
- Ambalare de înaltă densitate: Maximizează numărul de contacte într-o dimensiune minimă a carcasei, reducând greutatea generală a sistemului și amprenta la sol – critice în aplicațiile aviatice și cu drone.
- Integritate etanșată superioară: Menține etanșarea totală a mediului (IP67) chiar și atunci când adaptorul este integrat, protejând conexiunile de umiditate, praf și fluide la fel de eficient precum un releu de etanșare metalic îi protejează mecanismul intern.
- Desfășurare și reconfigurare rapidă: cuplarea cu baionetă permite împerecherea/deconectarea rapidă, în timp ce sistemul adaptor permite schimbările pe teren fără scule specializate sau reluare cablaj.
- Ecranarea EMI/RFI: carcasa metalică completă și carcasele din spate ecranate opționale oferă o protecție excelentă împotriva interferențelor electromagnetice, asigurând o transmisie curată a semnalului către și de la dispozitive sensibile, cum ar fi releele cu stare solidă .
- Capacitate mixtă de semnal și putere: Proiectat pentru a transporta atât semnale de control cu curent scăzut (pentru releele de semnal PCB ) cât și putere moderată în cadrul aceluiași conector, simplificând designul dulapului și carcasei.
Avantajul nostru de producție: YM își valorifică expertiza în inginerie de precizie din fabricarea releelor polarizate și a releelor de blocare pentru a atinge toleranțele exacte necesare pentru suprafețele de etanșare din mai multe piese și contactele de precizie din sistemul YB2TAX+CXY-2ZX, asigurând performanță și longevitate impecabile.
Cum se integrează sistemul de conectori YB2TAX + CXY-2ZX
- Planificarea arhitecturii sistemului: determinați nevoia de ramificare, testare sau conversie a interfeței în proiectarea cablajului dvs. Planificați locația adaptorului CXY-2ZX.
- Selectarea componentelor: Selectați conectorul YB2TAX cu dispunerea corectă a contactelor și varianta corespunzătoare a adaptorului CXY-2ZX (pass-through, „Y” sau portul de testare).
- Subansamblu cablaj: Terminați firele la contacte și asamblați-le în conector și adaptor. Utilizați instrumente de sertizare adecvate și urmați cu exactitate diagrama de fixare.
- Ansamblu de etanșare: Asamblați toate garniturile de etanșare, inelele O și carcasele din spate. Asigurați-vă că garniturile sunt curate și bine așezate înainte de strângerea finală.
- Integrare și testare a sistemului: Conectați conectorul și adaptorul, cuplând mecanismul de cuplare până când se blochează. Efectuați teste de continuitate, rezistență de izolație și (dacă este necesar) teste HIPOT pe întregul ansamblu.
Scenarii de aplicare
Sistemul modular YB2TAX+CXY-2ZX este ideal pentru aplicațiile care necesită interconexiuni fiabile, etanșe, cu flexibilitate încorporată:
- Motorul aeronavei și compartimentele pentru avionică: conectează cablajele senzorilor motorului la magistrala avionică principală, cu adaptoare utilizate pentru adăugarea punctelor de testare pentru întreținerea la sol.
- Integrare cu sarcina utilă a vehiculelor aeriene fără pilot (UAV): permite schimbarea rapidă a podurilor senzorilor (EO/IR, comunicații) pe drone printr-o interfață adaptor etanș.
- Conexiuni între vagoane de vehicule feroviare: utilizate în cablurile jumper între vagoane, unde adaptoarele pot facilita ramificarea circuitelor pentru diferite configurații de vagoane.
- Sisteme militare implementabile pe teren: Permite reconfigurarea rapidă a sistemelor de comunicații sau radar pe teren folosind diferite module adaptoare.
- Mașini industriale cu secțiuni modulare: conectează puterea și controlul între modulele mașinii detașabile (de exemplu, capete de imprimare, schimbătoare de scule) în medii dure din fabrică.
- Dulapuri noi de conversie a energiei: oferă conexiuni etanșe, de înaltă densitate, în carcasele invertorului sau New Energy Relay , cu adaptoare pentru acces de diagnosticare.
Valoare pentru cumpărători: Reduce costurile ciclului de viață permițând modificări și upgrade-uri ușoare pe teren, minimizează timpul de nefuncționare a sistemului prin testare rapidă și înlocuire a modulelor, consolidează cablarea pentru a reduce greutatea și complexitatea și asigură fiabilitatea pe termen lung în medii provocatoare.
Certificari si conformitate
Produs în instalația noastră auditată de SGS, sistemul YB2TAX+CXY-2ZX este proiectat conform standardelor de performanță MIL-DTL-38999 și altor specificații relevante pentru conectori aerospațiali/industriali. Procesul nostru de fabricație aderă la un sistem de management al calității certificat, asigurând consistența și trasabilitatea. Conformitatea materialelor (RoHS, REACH) este standard, iar certificările specifice proiectului (UL, CE) pot fi acceptate, aliniindu-se cu abordarea noastră pentru alte linii de produse, cum ar fi relee auto .
Opțiuni de personalizare
YM oferă personalizare extinsă pentru a adapta acest sistem de conectori la nevoile dvs. exacte:
- Configurație adaptor (CXY-2ZX): design personalizat pentru rapoarte de ramificare specifice (1-in/2-out, etc.), porturi de testare integrate cu capace sigilate sau orientări unghiulare speciale.
- Aspect și tipuri de contacte: modele de inserare complet personalizabile cu orice amestec de contacte de semnal, putere, tensiune înaltă sau date.
- Materiale speciale: carcase din oțel inoxidabil sau compozite, etanșări la temperatură înaltă (Viton) și plăci de contact personalizate.
- Cablaje integrate: Serviciu complet de asamblare a cablajului, inclusiv îmbrăcarea joncțiunii adaptorului pentru reducerea tensiunii și protecție suplimentară a mediului.
- Tastatură și codare: poziții personalizate de tastare și carcase cu coduri de culoare pentru a preveni nepotrivirea în sistemele complexe.
- Etichetare: marcare cu laser cu numere de piese personalizate, hărți de pin sau sigle ale companiei.
Experiența noastră profundă OEM/ODM , dovedită în dezvoltarea de relee flash personalizate și relee de placă PCB specializate, este direct aplicabilă pentru crearea unei soluții de conector perfecte pentru aplicația dvs.
Proces de producție și asigurare a calității
Fiecare conector YB2TAX și adaptor CXY-2ZX este supus unui proces strict de fabricație și testare în mai multe etape:
- Prelucrare CNC de precizie: carcasele și corpurile adaptoarelor sunt prelucrate din materiale semifabricate certificate până la toleranțe stricte critice pentru etanșare.
- Fabricarea și placarea contactelor: Contactele sunt ștanțate/formate și sunt supuse unei placari selective cu aur sau argint în linii de placare controlate pentru a asigura o conductivitate și durabilitate optime.
- Turnarea prin injecție a izolatoarelor și a garniturilor: inserțiile, garniturile și componentele de etanșare sunt turnate din elastomeri și termoplastice calificați, de înaltă performanță.
- Subansamblu și inspecție: contactele sunt încărcate în inserții. Fiecare subansamblu este inspectat vizual și dimensional.
- Asamblare finală și test de etanșare 100%: Unitățile complete sunt asamblate. O mostră din fiecare lot de producție este supusă testelor riguroase de imersare IP67 și testelor dielectrice.
- Testare electrică și trasabilitate: Toți conectorii și adaptoarele sunt testate pentru continuitate și rezistență la izolație. Este menținută trasabilitatea completă a materialului și a procesului.
Acest control cuprinzător al calității, care reflectă procesele noastre pentru relee cu stare solidă și relee de blocare , garantează un sistem de conectori construit pentru o fiabilitate absolută.
