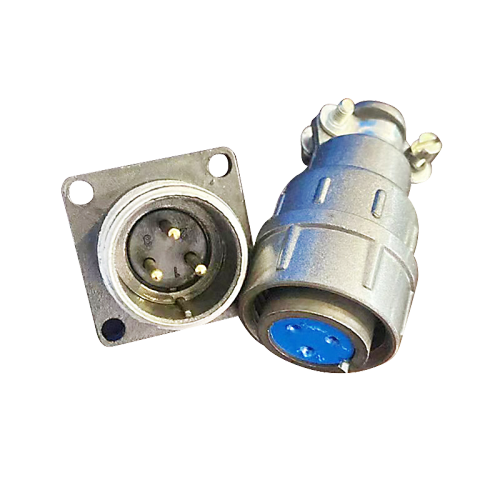

Conector de aviație militară CX-16 7Pins

Prezentare generală a produsului

Seria CX-16 este o familie versatilă de conectori pentru aviație militară disponibile în configurații cu 3 pini, 5 pini, 7 pini și 10 pini, concepute special pentru distribuția critică a puterii și transmisia semnalului în sistemele de drone, motoarele de aeronave, comenzile trenurilor și electronicele aviației. Proiectată pentru a îndeplini standardele militare și aerospațiale riguroase, această serie de conectori oferă conectivitate multi-circuit sigură și fiabilă în medii extreme. Fiind o componentă de bază a portofoliului cuprinzător de soluții de aviație YM, care completează sistemele noastre de mufă pentru aviație militară și priză pentru aviație , seria CX-16 oferă conectivitate scalabilă pentru arhitecturi aerospațiale din ce în ce mai complexe.

Specificatii tehnice

• Model de serie: CX-16 (disponibil în configurații 3P, 5P, 7P, 10P)
• Configurații de contact: 3, 5, 7 sau 10 pini pentru design flexibil de circuit
• Rezistență de contact: inițială ≤50mΩ per contact; După testarea durabilității ≤200mΩ
• Curent nominal per contact: 1A continuu (sarcină rezistivă la 28V DC)
• Capacitate de semnal de nivel scăzut: potrivit pentru semnale (10-50) μA la (10-50) mV
• Rezistenta dielectrica: 500V RMS @ 50Hz (atmosfera standard); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500 MΩ inițial; >50 MΩ după testarea la stres de mediu
• Etanșare ecologică: Rata de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s (grad ermetic)
• Temperatura de funcționare: Performanță validată în condiții de aviație, compatibilă cu intervalele operaționale ale senzorului de temperatură pentru aviație
• Cicluri de împerechere: Evaluat pentru minim 500 de cicluri de conectare/deconectare, menținând în același timp performanța electrică
• Material carcasă: aliaj de aluminiu de înaltă rezistență, cu finisaj rezistent la coroziune
• Mecanism de cuplare: opțiuni de cuplare sigure cu filet sau baionetă disponibile

Caracteristici ale produsului și avantaje competitive

1. Sistem modular de configurare a pinii: alegeți dintre versiunile cu 3, 5, 7 sau 10 pini pentru a se potrivi exact cerințelor circuitului, reducând nevoia de mai multe tipuri de conectori și simplificând gestionarea inventarului.
2. Protecția mediului de grad militar: Tehnologia avansată de etanșare ermetică oferă o apărare superioară împotriva umezelii, prafului și elementelor corozive — comparabilă cu nivelurile de protecție ale supapelor etanșate cu ulei de aviație .
3. Design de contact de înaltă densitate: contactele prelucrate cu precizie cu placare cu aur asigură conexiuni fiabile chiar și în medii cu vibrații mari, tipice aplicațiilor aerospațiale.
4. Sistem de inserții interschimbabile: Designul comun al carcasei cu inserții interschimbabile permite o reconfigurare ușoară pe teren și flexibilitate de întreținere.
5. Construcție mecanică robustă: Fabricat pentru a rezista la vibrații extreme, șocuri și variații de temperatură, potrivindu-se cu durabilitatea sistemelor de claxon electronic militar .
6. Opțiuni de ecranare EMI/RFI: Disponibil cu ecranare integrată pentru transmisia sensibilă a semnalului în medii zgomotoase din punct de vedere electric, obișnuite în aeronave și sisteme de apărare.
7. Funcționalitate de deconectare rapidă: mecanismele de cuplare sigure permit conectarea și deconectarea rapidă pentru întreținere și reconfigurarea sistemului.

Procedura de instalare și cablare

1. Selectarea configurației: determinați numărul necesar de pini (3P, 5P, 7P sau 10P) pe baza cerințelor circuitului de sistem.
2. Pregătirea cablurilor: Decupați și pregătiți cablurile conform standardelor de aviație, asigurând lungimea și izolația corespunzătoare a conductorului.
3. Terminare contact: Sertizează sau lipiți contactele adecvate la firele pregătite folosind instrumente și tehnici aprobate.
4. Inserarea contactului: Introduceți contactele terminate în carcasa conectorului în orientarea și secvența corectă.
5. Ansamblu carcasă din spate: Asamblați dispozitivul de descărcare a tensiunii, clema de cablu și componentele de protecție a mediului.
6. Împerecherea conectorului: Aliniați canalele, cuplați mecanismul de cuplare cu conectorul de cuplare și fixați cu inel de blocare sau filete.
7. Testare de verificare a sistemului: Efectuați teste de continuitate, rezistență de izolație și teste dielectrice înainte de integrarea cu sistemele care conțin supape magnetice de aviație sau întreruptoare hidraulice .

Scenarii de aplicație în funcție de configurația PIN

• Configurație cu 3 pini (CX-16 3P): interfețe de bază de alimentare/semnal pentru senzori simpli, circuite de iluminat sau funcții de control de bază în UAV-uri și sisteme mici.
• Configurație cu 5 pini (CX-16 5P): interfețe de complexitate medie pentru grupuri de senzori, legături de comunicație sau circuite de control din subsistemele aeronavei și conexiunile Aviation Press Meter .
• Configurație cu 7 pini (CX-16 7P): interfețe complexe pentru sisteme avionice, senzori multi-parametri sau unități de control care necesită mai multe linii de semnal și de alimentare.
• Configurație cu 10 pini (CX-16 10P): interfețe de înaltă densitate pentru sisteme sofisticate, cum ar fi computere de control al zborului, unități de monitorizare a motorului sau matrice complexe de senzori de presiune militare .

Întreaga serie CX-16 este potrivită pentru: sisteme aeriene fără pilot (interfețe cu motor și sarcină utilă), avioane cu echipaj (avionică și sisteme de control), transport feroviar (rețele de control și semnalizare), sisteme militare (interfețe de arme și comunicații) și automatizări industriale care necesită o fiabilitate comparabilă cu sistemele de relee de putere industriale .

Propunere de valoare pentru proiectanții de sisteme și achiziții

• Flexibilitate de proiectare: Seria de conector unic acoperă cerințele de numărare a mai multor pini, simplificând standardizarea designului pentru familiile de produse.
• Complexitate redusă a inventarului: Componentele comune din toate configurațiile minimizează stocul de piese de schimb și simplifică logistica.
• Fiabilitate îmbunătățită a sistemului: construcția și etanșarea de calitate militară reduc la minimum eșecurile de conectare, reducând costurile de întreținere și de nefuncționare.
• Integrare simplificată: Compatibil cu practicile standard de cablare aviatică și interfețe perfecte cu alte componente YM, cum ar fi releele de placă PCB și comutatoarele basculante pentru aviație .
• Reducerea costurilor ciclului de viață: Durabilitatea ridicată și designul reconfigurabil pe teren extind durata de viață și reduc costurile totale de proprietate.
• Suport pentru certificare: Proiectat și fabricat pentru a susține conformitatea cu standardele relevante ale aviației, militare și feroviare.

Certificari si conformitate

Conectorii din seria CX-16 sunt proiectați pentru a îndeplini sau depăși cerințele de performanță ale standardelor internaționale relevante pentru aviație (inclusiv teste de mediu similare cu DO-160), specificații militare (cu considerații de proiectare pentru compatibilitatea cu seria MIL-DTL-38999) și aplicații feroviare. Procesele noastre de fabricație respectă sistemele stricte de management al calității, iar documentația tehnică cuprinzătoare este disponibilă pentru a sprijini cerințele de calificare și certificare ale clienților.

Servicii de personalizare și OEM/ODM

YM oferă opțiuni extinse de personalizare pentru seria CX-16:

• Aranjamentele personalizate ale pinii și tipurile de contacte (semnal, putere, coaxial etc.)
• Opțiuni de placare specializate pentru rezistență sporită la coroziune în medii specifice
• Lungimi personalizate ale cablurilor, calibre ale firelor și ansambluri complete de cablaj
• Design-uri specifice aplicației pentru provocări unice de mediu
• Configurații de ecranare EMI/RFI pentru aplicații de semnal sensibile
• Codificarea culorilor, marcajele personalizate și opțiunile de branding
• Configurații speciale ale pinii dincolo de aranjamentele standard cu 3, 5, 7 și 10 pini

Expertiza noastră dovedită în OEM și ODM , demonstrată în liniile noastre de produse Automotive Relay și New Energy Relay , ne asigură că putem personaliza soluțiile de conector la specificațiile dumneavoastră exacte.
