Seria YM JH Relee polarizate de calitate militară: Comutare de precizie pentru sisteme critice de aviație și apărare

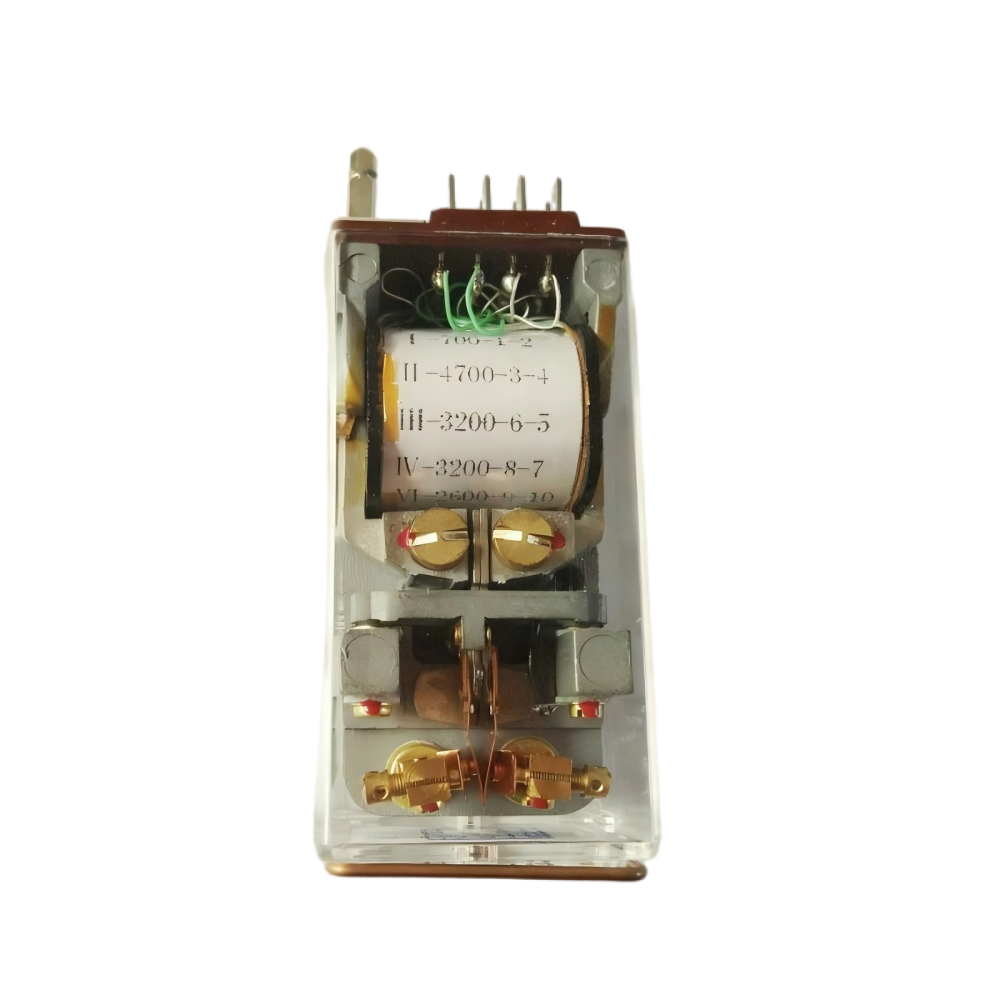

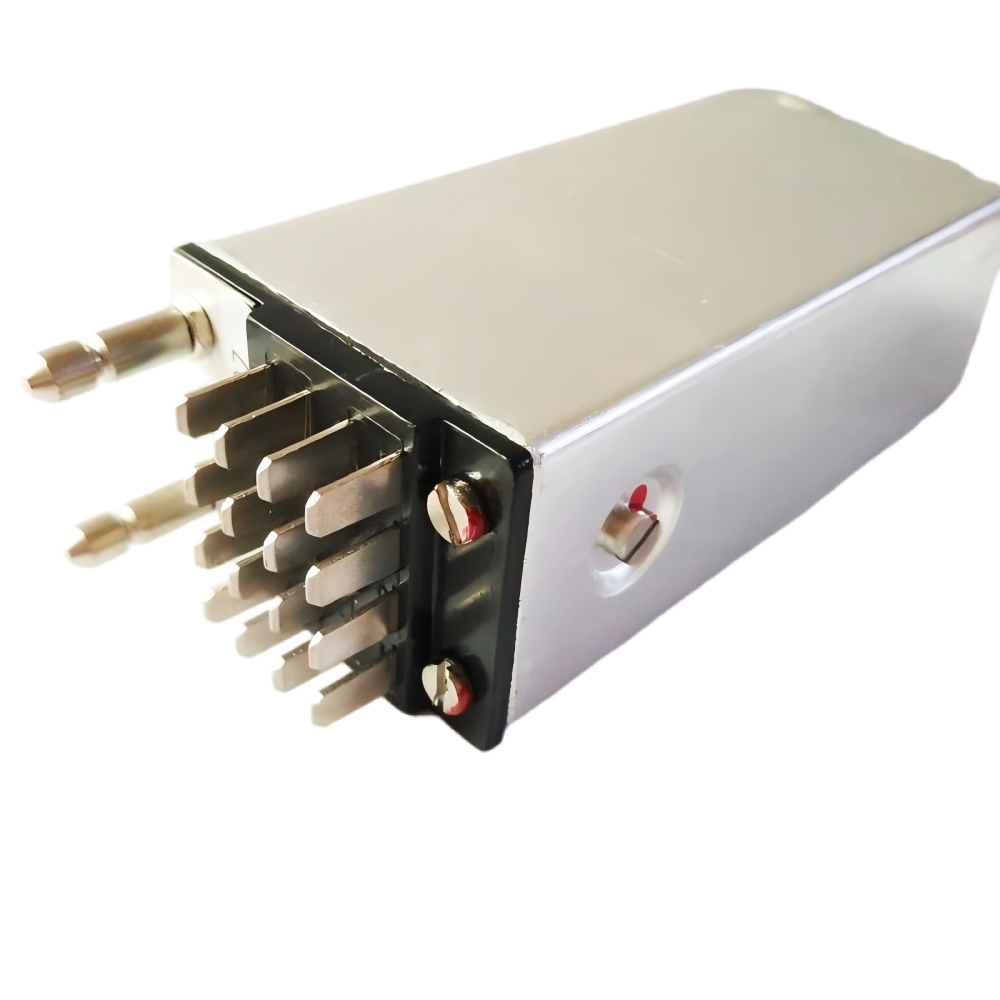

Releele polarizate din seria JH de la YM, inclusiv modelele JH-2S RX4.520.328 , JH-2S RX4.520.328A și JH-1S RG4.522.107 , sunt proiectate pentru a oferi performanțe deterministe în cele mai solicitante aplicații din lume. Spre deosebire de releele standard, aceste relee polarizate utilizează un magnet permanent pentru a polariza armătura, asigurându-se că direcția de comutare depinde de polaritatea curentului bobinei. Acest design fundamental le face excepțional de fiabile pentru detectarea direcției curentului, oferind protecție sigură împotriva polarității inverse și executarea funcțiilor logice în sistemele complexe de relee DC ale aviației militare . Construite conform specificațiilor militare, acestea reprezintă piatra de temelie a fiabilității în distribuția energiei aerospațiale, controlul zborului și sistemele de comunicații.
Galerie de produse: Proiectat cu precizie pentru serviciu
Caracteristici tehnice și avantaje competitive
Releele polarizate YM sunt definite de caracteristici care asigură o precizie superioară, durabilitate și integritate a sistemului în medii critice.
- Comutare de mare viteză sensibilă la polaritate: Oferă un control clar al stării bazat pe direcția curentului, esențial pentru interblocări de siguranță și circuite logice în relee pentru sisteme aerospațiale și militare .
- Robustitate de calitate militară: Găzduite în pachete de relee de etanșare metalice , acestea oferă o rezistență supremă la șocuri, vibrații, umiditate și atmosfere corozive, îndeplinind cerințele unui adevărat releu metalic militar .
- Protecție integrată a sistemului: Designul inerent oferă o protecție excelentă la inversarea polarității circuitelor din aval. Opțiunile pentru suprimarea tranzitorie a bobinei încorporate îmbunătățesc și mai mult rezistența sistemului împotriva vârfurilor de tensiune.
- Sensibilitate ridicată și consum redus de energie: polarizarea magnetică permite o funcționare foarte sensibilă a bobinei, permițând controlul prin semnale de putere redusă, ceea ce este ideal pentru aplicațiile moderne de releu de semnal PCB în avionică.
- Fiabilitate excepțională a contactelor: contactele din metale prețioase într-un mediu închis ermetic asigură o rezistență scăzută și stabilă la contact, o durată de viață electrică ridicată și o performanță fiabilă ca releu pentru motor de aviație de înaltă calitate .
- Variante de model pentru fiecare nevoie: de la compactul JH-1S la seria robustă JH-2S/JX-3, oferim o gamă de sensibilități, configurații de contact (inclusiv releu DPDT polarizat ) și putere nominală.
Cum să integrați releele polarizate YM în designul dvs
Urmați acest ghid general pentru implementare cu succes. Consultați întotdeauna fișa tehnică specifică pentru modelul ales (de exemplu, JH-2S RX4.520.328).
- Analiza și selecția circuitului: Determinați funcția necesară (detecția polarității, logica, protecție). Selectați modelul de releu în funcție de sensibilitatea bobinei, gradul de contact (compatibil cu nevoile releului de aviație de mare putere ) și dimensiunea pachetului ( releu de placă PCB sau plug-in).
- Proiectare schematică: Încorporați bobina releului în serie cu curentul de detectare/control. Amintiți-vă, starea de comutare este determinată de direcția fluxului de curent prin bobină.
- Dispunerea PCB sau Cablajul panoului: Pentru versiunile cu releu de semnal PCB , urmați modelele de aterizare recomandate. Pentru tipurile de plug-in, asigurați-vă montarea sigură pentru a amortiza vibrațiile. Mențineți distanțele adecvate de curgere și degajare.
- Verificarea polarității: În timpul cablării, acordați o atenție strictă marcajelor de polaritate a bobinei (+ și -) de pe corpul releului pentru a asigura o logică de funcționare corectă.
- Testare funcțională și de mediu: Testați răspunsul releului la curenții de control înainte și invers. Validați performanța la temperaturi și vibrații operaționale simulate.
Specificații tehnice (reprezentative)
Specificațiile variază în funcție de model. Parametrii cheie pentru seria JH/JX includ:

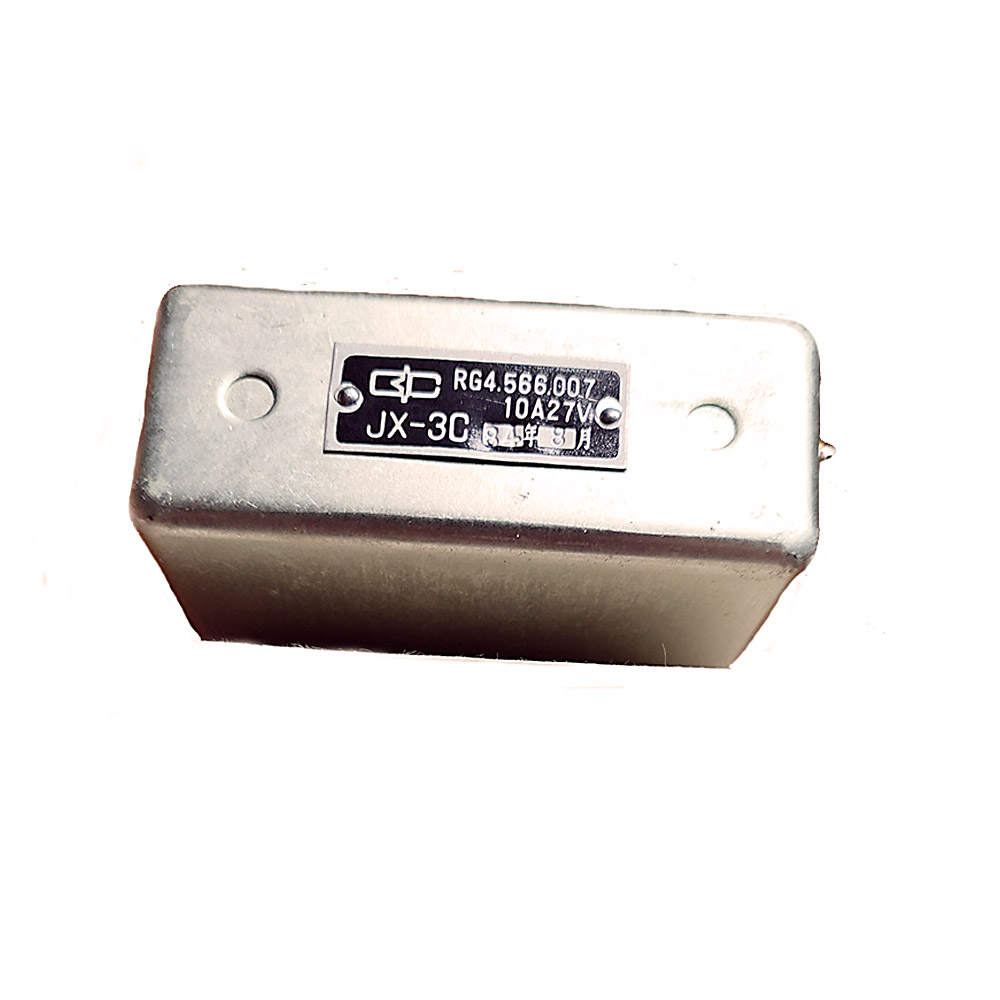

- Modele: JH-1S RG4.522.107, JH-2S RX4.520.328 / 328A, JX-3C, JX-3D RG4.566.008
- Configurație contact: DPDT, SPDT (Funcționează ca un releu DPDT polarizat ).
- Tensiune bobină (sensibilă): Opțiuni de joasă tensiune DC (de exemplu, 6V, 12V, 27V) cu consum minim de energie.

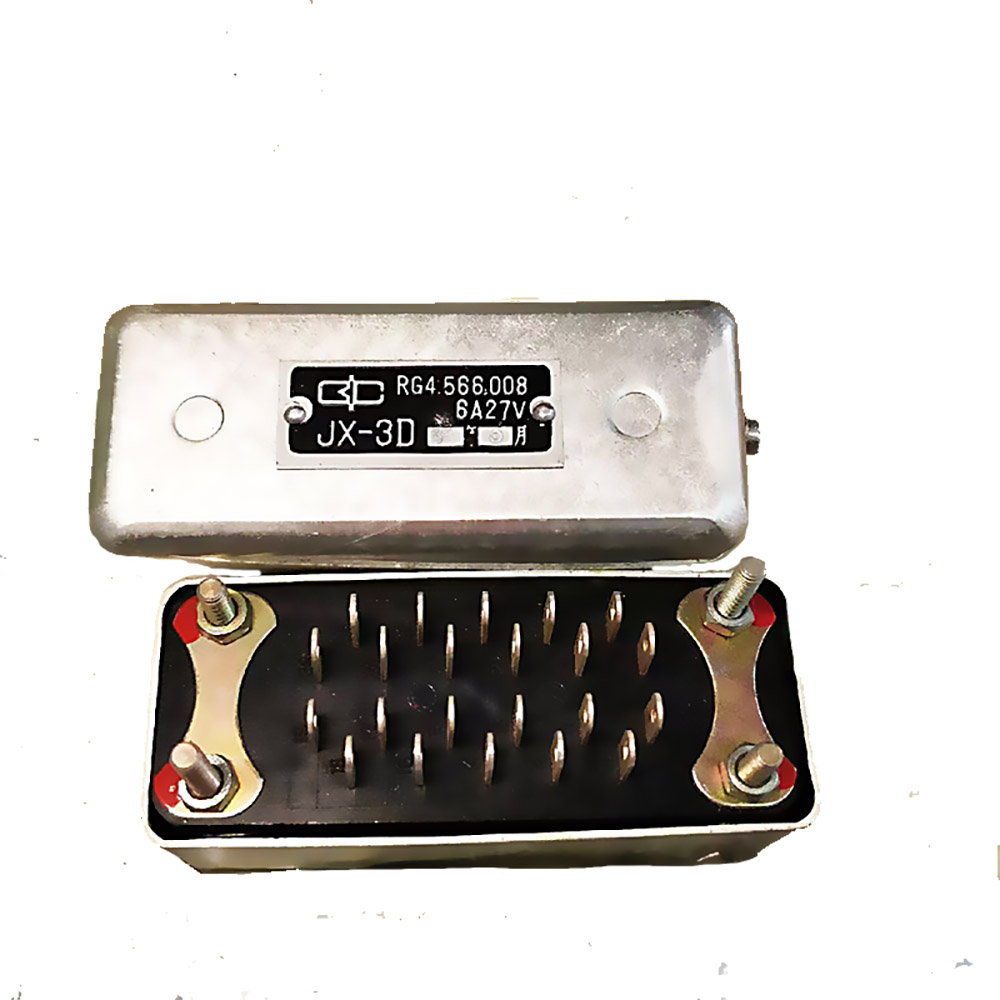

- Evaluare de contact: Până la 6A (de exemplu, JX-3D), potrivit pentru comutarea sarcinilor moderate în releul de aviație pentru drone, sistemele auxiliare ale motorului de aeronave .
- Rezistenta dielectrica: >1000V RMS intre bobina si contacte, >500V RMS intre contacte deschise.
- Durată de viață: >100.000 de cicluri mecanice; >10.000 de cicluri electrice la sarcina nominală.
- Interval de temperatură: -65°C până la +125°C (sau conform specificațiilor pentru utilizarea aviației militare ).
- Vibrații și șocuri: Conform metodelor MIL-STD-202 și MIL-STD-810.
- Etanșare: Releu metalic etanșat ermetic pentru construcție militară .
Scenarii de aplicare
Releele polarizate YM sunt implementate acolo unde performanța nu poate fi compromisă:
Sisteme primare aerospațiale și aviatice
- Controlul excitației câmpului generatorului și detectarea curentului invers în sistemele de alimentare ale aeronavei ( Releu aeronave militare ).
- Logica de acționare a suprafeței de control al zborului și circuite de feedback.
- Gestionarea combustibilului și logica sistemului de control al supapelor.
Platforme militare terestre și navale
- Sensarea curentului direcțional în rețelele de alimentare ale vehiculelor și gestionarea bateriei.
- Control logic sigur în sistemele de arme și secvențierele de lansare.
- Dirijarea puterii și izolarea defecțiunilor în aeronavele releu de comunicații și echipamentele stației de la sol.
Industrială și de transport de înaltă fiabilitate
- Monitorizarea și protecția polarității în sistemele de tracțiune feroviară.
- Logica de control în echipamentele de testare și măsurare de precizie.
- Interblocări de siguranță în automatizarea industrială (fiabilitate de gradul Industrial Power Relay ).
Valoare pentru integratori de sisteme și achiziții
Alegerea releelor polarizate YM oferă avantaje măsurabile proiectului și rezultatului dvs.:
- Siguranță și inteligență îmbunătățite ale sistemului: Capacitatea inerentă de detectare a polarității adaugă un strat de logică de diagnostic și protecție fără componente suplimentare.
- Cost redus al ciclului de viață: fiabilitatea excepțională și construcția etanșă ermetic minimizează defecțiunile pe teren și intervențiile de întreținere.
- Simplificarea designului: Înlocuiți circuitele complexe complexe pentru detectarea polarității cu o singură componentă fiabilă.
- Securitatea lanțului de aprovizionare: sursă de la un producător cu experiență dovedită în componente de calitate militară și calitate constantă.
Certificari si conformitate
Producția și produsele noastre sunt guvernate de standarde stricte pentru a asigura acceptarea și încrederea la nivel global.
- Fabricat în unități cu sisteme robuste de management al calității.
- Produse concepute pentru a îndeplini specificațiile militare cheie (de exemplu, standardele rusești GOST relevante, așa cum sunt indicate de numerele de model, cum ar fi RX4.520.328).
- Construit și testat pentru a funcționa în condițiile de mediu descrise în MIL-STD-202/810.
- Materiale și procese selectate pentru conformitatea cu RoHS și alte directive de mediu.
Personalizare și cerințe speciale
Colaborăm cu clienții pentru a dezvolta soluții pentru provocări unice.
- Parametri personalizați de rezistență și sensibilitate a bobinei.
- Materiale de contact sau valori nominale speciale pentru tipuri specifice de sarcină (de exemplu, pornire capacitivă).
- Stiluri sau tipuri de terminale modificate pentru integrarea directă a releului de placă PCB sau conexiunea cablajului.
- Funcționalitate combinată, cum ar fi integrarea unei caracteristici de releu mixt de întârziere pentru aviație cu polarizare.
- Screening specific aplicației și testare de calificare.
Proces de producție și asigurare a calității
Fiabilitatea este concepută și validată în fiecare etapă:
- Design & Simulare: Modelarea magnetică și termică asigură performanțe optime.
- Fabricare de precizie a componentelor: materiale magnetice de înaltă calitate, piese prelucrate cu precizie și contacte din metale prețioase.
- Asamblare curată: Asamblare în medii controlate, culminând cu etanșarea metalică ermetică.
- Testare electrică 100%: Fiecare unitate este supusă verificării curenților de tragere/deconectare, rezistență de contact, izolație și rezistență dielectrică.
- Testare de mediu pe lot: prelevare regulată de probe pentru vibrații, șocuri, cicluri de temperatură și testare de viață pentru a valida integritatea lotului.
- Trasabilitate și ambalare: trasabilitate completă și ambalaj de protecție pentru expediere.
Întrebări frecvente (FAQ)
Î1: Care este diferența principală dintre un releu polarizat și un releu DC standard?
R: Armătura unui releu DC standard se mișcă pe baza prezenței tensiunii bobinei, indiferent de polaritate. Un releu polarizat are un magnet permanent în circuitul său magnetic. Mișcarea armăturii (și, prin urmare, starea de contact) depinde de direcția curentului bobinei, făcând-o sensibilă la polaritate. Acest lucru este crucial pentru aplicații precum protecția cu curent invers.
Î2: Modelul JH-2S poate fi folosit ca releu DC pentru aviație de uz general?
R: Deși este un releu DC electromagnetic excelent, designul său polarizat este optimizat pentru funcții specifice, cum ar fi detectarea polarității sau logica de blocare. Pentru o comutare simplă de pornire/oprire unde polaritatea este constantă, un releu DPDT cu blocare nepolarizat sau un releu standard ar putea fi mai rentabil. Echipa noastră vă poate ajuta să alegeți tehnologia potrivită.
Î3: Cum influențează construcția cu metal etanșat performanța în medii umede?
R: Etanșarea metalică ermetică izolează complet ansamblul magnetic intern și contactele din atmosfera externă. Acest lucru previne pătrunderea umezelii, oxidarea contactului și defalcarea dielectricului, asigurând performanță stabilă și fiabilitate pe termen lung în condițiile umede întâlnite adesea în aplicațiile aviatice și navale.
Î4: Aceste relee sunt potrivite pentru aplicații pentru vehicule cu energie nouă (NEV)?
R: Fiabilitatea fundamentală este aplicabilă. În timp ce seria JH este adaptată pentru specificațiile aviației militare, YM oferă soluții dedicate New Energy Relay concepute pentru standardele specifice de tensiune, curent și siguranță ale platformelor vehiculelor electrice. Vă putem ghida către familia optimă de produse.
Î5: Care este timpul de livrare tipic pentru modelul JH-1S RG4.522.107?
R: Perioadele de livrare variază în funcție de cantitatea comenzii și nivelul stocurilor. Modelele populare de calitate militară, cum ar fi JH-1S, au adesea perioade de producție programate. Vă rugăm să contactați echipa noastră de vânzări cu cantitatea și termenul necesar pentru o ofertă exactă și un program de livrare.
