Releu militar JX-3C de înaltă performanță RG4.566.007 pentru aplicație de aviație
Prezentare generală a produsului
JX-3C RG4.566.007 este un releu DC metalic pentru aviație militară, conceput pentru aplicații critice pentru misiune, unde defecțiunea nu este o opțiune. Acest releu militar etanșat cu metal îndeplinește cerințele riguroase ale sistemelor de aviație, platformelor de drone și electronicelor militare, oferind o fiabilitate de neegalat în condiții de stres extrem de mediu. Cu un pachet metalic compact, sigilat ermetic și o configurație robustă de releu DPDT 8Pin 27V , servește ca o soluție de comutare de încredere pentru controlul semnalului și al puterii intermediare în sistemele de întreținere a motoarelor de aeronave , plăci de control de zbor și alte aplicații de înaltă integritate.
Caracteristici și avantaje ale produsului
Acest releu este conceput pentru a depăși releele de semnal PCB standard și releele auto în medii dure. Avantajele sale de bază provin dintr-o filozofie de design cu specificații militare:
- Etanșare ermetică cu metal: etanșarea completă a cutiei de metal asigură protecție împotriva umidității, prafului, stropii de sare și a altor contaminanți, garantând performanțe stabile de la altitudini mari până la umiditatea de la nivelul solului. Această etanșare metalică militară este standardul de aur pentru fiabilitatea pe termen lung.
- Construcție militară și aviatică: Construită pentru a rezista la vibrații extreme, șocuri mecanice și fluctuații mari de temperatură întâlnite în operațiunile de aviație și drone.
- Comutare de mare viteză: Cu un timp de acțiune de ≤4ms și un timp de eliberare de ≤4ms, oferă un răspuns rapid pentru circuitele de control critice din sistemele de zbor.
- Consum de energie ultra-scăzut: consumul de energie al bobinei este optimizat între 0,3W și 0,43W, făcându-l potrivit pentru avionică sensibilă la putere și echipamente militare portabile.
- Performanță de contact dublu: gestionează în mod fiabil atât sarcinile rezistive standard (1A, 28V DC) cât și sarcinile de semnal de nivel scăzut (10-50µA, 10-50mV), oferind versatilitate într-un singur pachet robust.
Spre deosebire de multe relee comerciale, JX-3C face parte din familia noastră specializată, care include soluții de releu de blocare pentru aviație și relee polarizate JH-2S , împărtășind același angajament față de performanța în mediu extrem.
Specificatii tehnice
Următorii parametri definesc anvelopa operațională a releului JX-3C (RG4.566.007), oferind inginerilor datele necesare pentru integrarea sistemului.
Caracteristici electrice
- Configurație contact: DPDT (Double Pole Double Throw)
- Tensiune nominală a bobinei: 27V DC
- Evaluarea contactului:
- Sarcină rezistivă: 1A la 28V DC
- Încărcare la nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistența de contact inițială: ≤ 50 mΩ
- Rezistența de contact după testul de viață: ≤ 200 mΩ
Performanță și sincronizare
- Durată de viață: minim 100.000 de cicluri (sub sarcină rezistivă nominală)
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Lățimea impulsului de stimulare: 10 până la 50 milisecunde
Mediu și fizic
- Rezistenta dielectrica:
- La presiune normală: 500 Vr.ms, 50 Hz
- La presiune joasă: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (inițial); > 50 MΩ (după testul de viață la nivel înalt)
- Etanșare (rata de scurgere): ≤ 1,0 x 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
Scenarii de aplicare
Releul JX-3C este o componentă critică în sistemele în care fiabilitatea este primordială. Aplicația sa principală este în industria aerospațială și apărare, dar robustețea sa se extinde și în alte domenii solicitante.
- Aviație și aerospațial: sisteme de control al zborului, unități de monitorizare și întreținere a motoarelor de aeronave , control al trenului de aterizare și instrumente de cockpit. Etanșarea sa îl face ideal atât pentru cabinele presurizate, cât și pentru mediile adiacente motorului.
- Sisteme aeriene fără pilot (drone): module de distribuție a energiei, comutarea sarcinii utile (camera/senzor) și controlul sistemului de comunicații în dronele militare și industriale.
- Vehicule militare terestre și comunicații: sisteme electronice robuste, echipamente de comunicații criptate și comenzi ale unității mobile de comandă.
- Industrial de înaltă fiabilitate: Deși împărtășește ADN-ul robust al liniei noastre de relee de putere industriale , JX-3C este specificat pentru aplicații industriale de nișă în care factorii de mediu exclud componente standard, cum ar fi sistemele maritime sau de telemetrie la distanță.
Producție și asigurare a calității
Fiecare releu JX-3C se naște în mediul de producție controlat YM. Procesul nostru asigură coerența cerută de specificațiile aviatice și militare.
- Fabricare de precizie a componentelor: piesele critice sunt prelucrate la toleranțe la nivel de microni folosind echipamente CNC avansate.
- Asamblarea camerei curate: Asamblarea sistemelor sensibile de contact și magnetice are loc într-o cameră curată controlată de temperatură și umiditate pentru a preveni contaminarea.
- Etanșare ermetică cu laser: Etapa finală, critică, este sudarea automată cu laser a carcasei metalice, efectuată într-o atmosferă inertă pentru a obține rata de scurgere specificată de ≤10⁻³ Pa·cm³/s.
- Testare 100% automatizată: Fiecare unitate este supusă unei baterii complete de teste, inclusiv rezistența la contact, timpul de funcționare/eliberare, rezistența dielectrică și integritatea etanșării (testarea scurgerilor de heliu).
- Trasabilitatea lotului: trasabilitatea completă a materialului și a procesului este menținută pentru fiecare lot de producție, o cerință nenegociabilă pentru produsele noastre cu relee electromagnetice militare .
Releu militar sigilat cu metal

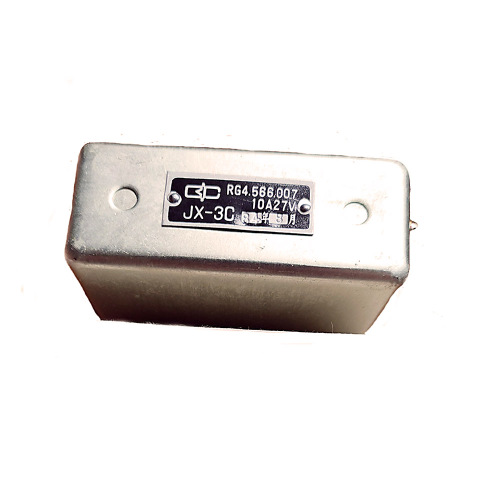

Releu DC metal pentru aviație militară JX-3C RG4.566.007 6A 27V
Releu militar JX-3C de înaltă performanță RG4.566.007 pentru aplicație în aviație
Releu avansat de aviație militară JX-3C RG4. 566 .007 Pentru Utilizare Drone
Releu de aviație militară JX-3C RG4 566 007 6A 27V pentru întreținerea motorului de aviație
Releu metalic conceput pentru aplicații aviatice și militare
Releu de aviație cu design metalic de calitate militară
Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
JX-3C RG4.566.007 6A 27V
Certificari si conformitate
Releul JX-3C este proiectat și fabricat pentru a îndeplini sau depăși o suită de standarde internaționale relevante pentru domeniul său de aplicare. În timp ce mărcile de certificare specifice depind de programul de calificare al clientului, releul este construit conform criteriilor de performanță:
- Porțiuni relevante din MIL-PRF-6106 pentru relee electromagnetice de fiabilitate stabilite.
- Condiții de testare de mediu analoge cu RTCA/DO-160 pentru echipamentele aeropurtate.
- Materiale și procese conforme cu directivele RoHS .
Sistemul de management al calității YM oferă cadrul pentru această producție consistentă, la standarde înalte.
Întrebări frecvente (FAQ)
Î1: JX-3C este un releu cu blocare sau fără blocare?
R: JX-3C (RG4.566.007) este un releu electromagnetic standard, fără blocare. Este nevoie de tensiune continuă a bobinei pentru a menține starea comutată. Pentru aplicațiile care necesită putere de reținere zero, vă rugăm să întrebați despre soluțiile noastre de releu de blocare pentru aviație .
Î2: Acest releu poate fi utilizat ca înlocuitor direct pentru numărul de piesă XYZ într-un sistem avionic existent?
R: JX-3C poate fi un echivalent cu funcția de adaptare a formei pentru multe amprente de relee militare și aviatice. Cu toate acestea, pentru înlocuirea directă în sistemele certificate, este necesar un proces formal de referință și calificare. Echipa noastră de ingineri poate furniza date de comparație detaliate pentru a vă sprijini eforturile de calificare.
Î3: Care este diferența cheie dintre JX-3C și un releu de placă PCB standard?
R: Diferențele principale sunt etanșarea metalică ermetică și construcția de calitate militară. Un releu standard de placă PCB este de obicei găzduit în plastic și nu este proiectat să funcționeze în mod fiabil sub vibrațiile extreme, ciclurile termice și expunerea la contaminanți pe care JX-3C este construit pentru a le suporta.
Î4: Oferiți personalizare pentru tensiunea bobinei sau configurația pinului?
A: Da. Ca parte a angajamentului nostru de a servi partenerilor OEM/ODM , YM oferă opțiuni de personalizare pentru această platformă, inclusiv tensiuni specifice bobinei, acoperiri speciale ale pinii și stiluri de terminare modificate pentru proiecte de volum mare. Contactați echipa noastră de vânzări pentru a discuta cerințele dvs.
Î5: Cum se compară performanța de etanșare cu releele cu ghivece epoxidice?
R: Sigilarea metalică ermetică oferă o stabilitate superioară pe termen lung în comparație cu ghiveciul epoxidic. Epoxidul poate absorbi umiditatea în timp și poate elibera gazul în vid, putând afecta componentele interne. Garnitura metalică sudată cu laser a JX-3C creează o barieră permanentă, impermeabilă, oferind protecție definitivă pentru durata de viață operațională a releului.
