Releu polarizat de aviație JH-2S RX4.520.328

Releu polarizat JH-2S RX4.520.328 |JH-2S RX4.520.328A

Releu de întreținere a motoarelor de aviație militară

Prezentare generală a produsului

JH-2S (Număr de piesă militară: RX4.520.328 ) este un releu polarizat JH-2S specializat, conceput pentru aplicații critice pentru motoare de aviație și sisteme militare. Spre deosebire de releele standard, acest design polarizat răspunde la direcția fluxului de curent, făcându-l ideal pentru circuitele sensibile de detectare și control, unde polaritatea discernătoare este esențială pentru siguranță și funcționalitate în sistemele de monitorizare și întreținere a motorului.

Specificatii tehnice

• Model/Nr. piesa: JH-2S (RX4.520.328 / RX4.520.328A)
• Tip: DPDT polarizat, sigilat cu metal
• Evaluarea contactului: 1A @ 28VDC
• Sensibilitatea bobinei: răspunde la polaritatea curentă (de obicei, sensibilitate la nivel μA pentru detectare)
• Puterea bobinei: 0,3W - 0,43W
• Durată de viață electrică: ≥100.000 de operațiuni
• Timp de operare: ≤4 ms
• Greutate: <3g

Caracteristici și avantaje cheie

• Funcționare sensibilă la polaritate: Funcția de bază care o diferențiază de toate releele electromagnetice militare standard. Poate detecta direcția curentului, permițând aplicații precum detectarea defecțiunilor la pământ, monitorizarea secvenței fazelor și detectarea curentului direcțional în motoarele de aviație.
• Conformitate cu numărul piesei militare: desemnarea RX4.520.328 asigură trasabilitatea și integrarea ușoară în manualele de logistică și întreținere militară pentru sistemele de motoare.
• Sensibilitate ridicată și răspuns rapid: Capabil să răspundă la semnale de nivel foarte scăzut (gama μA/mV) cu un timp de operare rapid ≤4 ms, crucial pentru circuitele de protecție.
• Carcasă metalică etanșată ermetic: Ca releu de etanșare metalic militar , oferă protecție totală a mediului pentru mecanismul sensibil polarizat împotriva umidității, vibrațiilor și contaminanților.
• Dovedit în medii dure: Proiectat special pentru condițiile solicitante ale întreținerii motoarelor de aviație și operațiunilor militare pe teren.

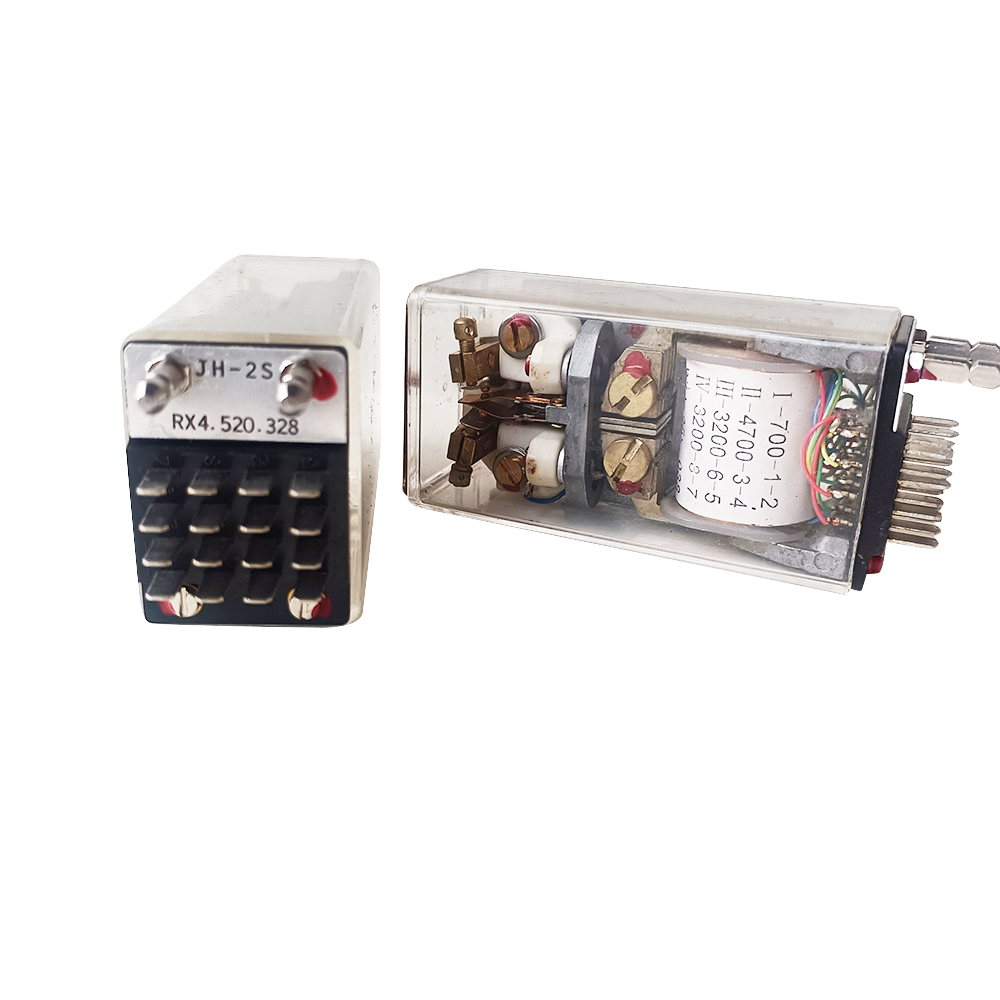

• Releu polarizat sigilat metalic JH-2S RX4.520.328
• Releu polarizat militar pentru dronă, motor de avion
• Releu de aviație de înaltă calitate pentru motor, tren, avion.
• JH-2S RX4.520.328A Releu polarizat pentru întreținerea motorului de aviație
• JH-2S RX4.520.328A Releu polarizat pentru întreținerea motorului de aviație
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă , placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Cum funcționează și integrare

1. Înțelegeți aplicația: identificați dacă circuitul dvs. necesită detectarea direcției curentului sau a polarității (de exemplu, monitorizarea polarității de ieșire a generatorului, circuite de eroare la pământ).
2. Proiectare circuit: Integrați JH-2S în bucla de control unde direcția curentului bobinei va determina starea contactului (NO/NC).
3. Instalare de precizie: Datorită sensibilității sale, asigurați o putere curată și o ecranare adecvată în timpul instalării pe amprenta releului plăcii PCB pentru a evita declanșarea falsă.
4. Verificarea polarității: În timpul testării, verificați dacă releul comută corect cu polaritatea curentului aplicat. Cablajul incorect nu va activa releul.
5. Calibrarea sistemului: Calibrați circuitul de detectare asociat pentru a funcționa cu pragurile de sensibilitate specifice ale releului.

Scenarii de aplicare

Acest releu oferă o valoare unică în circuitele specializate de monitorizare și siguranță. Capacitatea sa de a discerne polaritatea este critică în: monitorizarea generatorului de motoare de aviație și a sistemului de pornire, detectarea defecțiunilor la sol/interblocarea în sistemele de alimentare ale aeronavei, protecția secvenței fazelor în echipamentele de sprijin la sol, rutarea semnalului polarizat în comunicațiile militare și echipamentele de măsurare sensibile. Umple o nișă pe care releele standard DPDT 8Pin 27V , releele cu stare solidă sau chiar releele de blocare pentru aviație nu o pot aborda.

Calitate și conformitate

Fabricat în conformitate cu protocoale stricte de calitate ISO 9001 în unitatea noastră specializată. Producția JH-2S implică calibrarea precisă a mecanismului polarizat și testarea funcțională 100% pentru a asigura un răspuns precis la direcția curentă, îndeplinind standardele exigente necesare pentru sistemele de siguranță a aviației.

Servicii de personalizare

Ca componentă specializată, oferim suport OEM/ODM concentrat. Nivelurile de sensibilitate personalizate, aranjamentele specifice de contact sau marcarea personalizată a numărului de piese militare pot fi discutate pentru cerințele de volum bazate pe proiect.

FAQ

Î: Ce este un releu polarizat și cum este diferit?
R: Un releu polarizat conține un magnet permanent. Mișcarea armăturii sale (și, prin urmare, starea de contact) depinde de direcția curentului prin bobina sa, nu doar de prezența acestuia. Un releu standard răspunde doar la mărimea curentului (pornit/oprit).

Î: Pot folosi acest lucru ca înlocuitor direct pentru un releu DPDT standard?
A>Nu. Principiul său de funcționare este fundamental diferit. Este proiectat pentru circuite specifice sensibile la polaritate, nu pentru comutare de uz general. Înlocuirea unui releu standard cu unul polarizat (sau invers) va cauza o defecțiune a circuitului.

Î: Ce indică sufixul „A” din RX4.520.328A?
R: De obicei, denotă o revizuire minoră sau o variantă specifică a producătorului în cadrul aceleiași specificații de performanță. Funcționalitatea de bază a JH-2S rămâne aceeași.

Î: Este acest releu potrivit pentru aplicații New Energy, cum ar fi gestionarea bateriei?
R: Da, capacitatea sa de detectare a polarității poate fi foarte valoroasă în aplicațiile New Energy Relay, cum ar fi controlul direcției de încărcare/descărcare a bateriei sau detectarea defecțiunilor sistemului DC.
