Contactor de aviație cu grad militar JQ-85F

Prezentare generală a produsului

Contactorul de aviație militară JQ-85F este un contactor de aviație de înaltă performanță, proiectat cu precizie, conceput special pentru aplicații solicitante de aviație militară și comercială. Ca înlocuitor direct și superior pentru contactorul WB-X9YN LEACH, această componentă oferă o fiabilitate excepțională în sistemele critice, inclusiv comenzile zborului dronei, managementul motorului de aeronave și diverse rețele de distribuție a energiei aerospațiale. Proiectat cu standarde de calitate militară, asigură o funcționare neîntreruptă în condiții de mediu extreme în care defecțiunea nu este o opțiune. Acest contactor reprezintă angajamentul YM de a produce soluții de top pentru contactoare de aviație militară care îndeplinesc cerințele riguroase ale aviației moderne.

Ca parte a gamei noastre extinse de componente de aviație, inclusiv comutatorul de codificare pentru aviație militară și sistemele de comutator de bandă pentru aviație militară , JQ-85F întruchipează expertiza noastră de bază în crearea de dispozitive electromecanice durabile și de înaltă precizie pentru sectorul aerospațial.

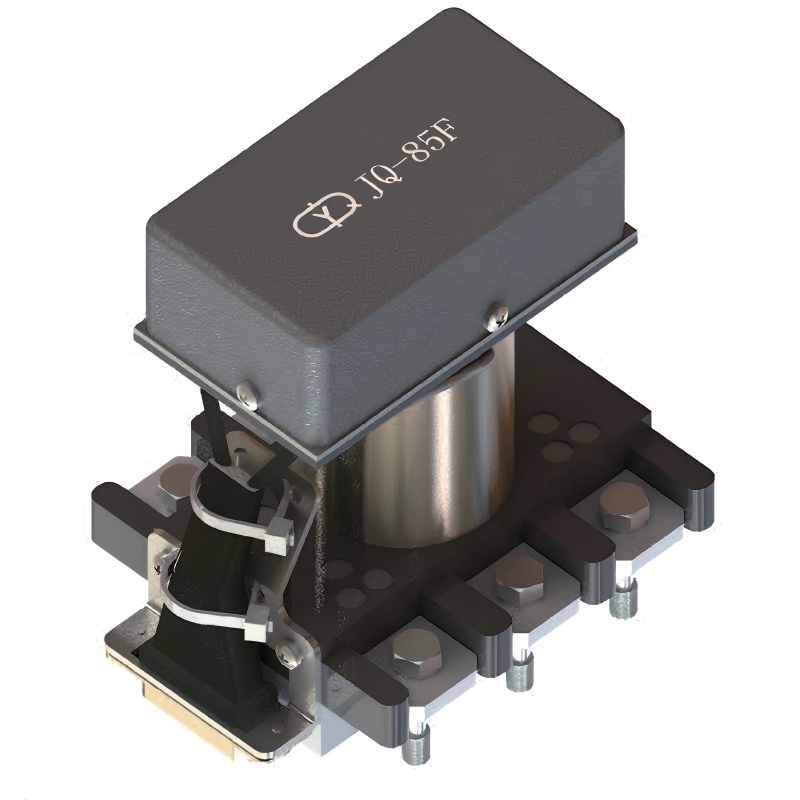

Imaginea produsului

Specificatii tehnice

Contactorul JQ-85F este definit de parametrii săi tehnici precisi, asigurând compatibilitatea și performanța în rolurile aerospațiale desemnate.

• Consumul de energie al bobinei: optimizat la (0,3~0,43)W pentru un management eficient al energiei sistemului.
• Sarcină de contact și ciclu de viață: Evaluat pentru sarcini rezistive de 1A la 28V DC, cu un ciclu de viață dovedit care depășește 1 x 10^6 operațiuni. De asemenea, testat pentru sarcini de nivel scăzut de (10~50)μA la (10~50)mV pentru același număr mare de cicluri.
• Rezistența de contact: Menține o conductivitate excepțională cu o valoare inițială ≤50mΩ și rămâne ≤200mΩ chiar și după testarea de anduranță a ciclului de viață complet.
• Parametri de sincronizare: Dispune de răspuns rapid atât cu timpul de acțiune, cât și cu timpul de eliberare ≤4ms, asigurând un control rapid al circuitului.
• Rezistenta dielectrica: Rezistenta la 500 V rms la 50 Hz la presiunea atmosferica normala si la 250 V rms la 50 Hz in conditii de joasa presiune.
• Rezistența de izolație: Depășește 500MΩ inițial și rămâne peste 50MΩ după testarea de viață la nivel înalt, garantând izolarea electrică.
• Greutate și etanșare: Design ultra-ușor la <3g. Sigilat ermetic cu o rată de scurgere strictă ≤1 x 10^-3 Pa·cm³/s, protejând împotriva umezelii și a contaminanților.

Caracteristici și avantaje ale produsului

JQ-85F este construit pentru a depăși componentele standard, oferind avantaje distincte pentru integratorii de sisteme și OEM.

1. Înlocuire directă cu performanță îmbunătățită: Proiectat ca un upgrade integrat pentru WB-X9YN LEACH, oferind caracteristici electrice și mecanice egale sau superioare pentru o integrare ușoară a sistemului.
2. Durabilitate de grad militar: Construit pentru a rezista la vibrații extreme, șocuri, fluctuații de temperatură și schimbări de altitudine comune în mediile aviației militare.
3. Fiabilitate ultra-înaltă și durată lungă de viață: Sistemul de contact robust și construcția etanșă asigură o durată de viață lungă de funcționare care depășește un milion de cicluri, minimizând frecvența de întreținere și înlocuire.
4. Design ușor și compact: Cântărind mai puțin de 3 grame, contribuie la reducerea totală a greutății sistemelor de aeronave, un factor critic pentru eficiența consumului de combustibil și performanța la drone și aeronave cu pilot.
5. Tehnologie superioară de etanșare: etanșarea ermetică avansată previne pătrunderea fluidelor, prafului și a altor pericole pentru mediu, făcându-l potrivit pentru utilizare alături de alte componente sigilate, cum ar fi supapa etanșată cu ulei de aviație și supapa magnetică pentru aviație .

Excelența noastră în producție în componente precum releul metalic militar și contactorul de aviație de mare putere este aplicată direct la JQ-85F, asigurând o calitate de neegalat.

Cum se integrează contactorul JQ-85F

Urmați acești pași generali pentru o instalare și o integrare corespunzătoare. Consultați întotdeauna manualul specific al aeronavei sau al sistemului pentru proceduri detaliate.

1. Verificarea sistemului: Confirmați că sistemul este oprit și că sunt respectate toate protocoalele de siguranță pentru întreținerea aviației.
2. Demontarea unității vechi: Deconectați și îndepărtați cu atenție WB-X9YN LEACH sau contactorul echivalent, ținând cont de configurația cablajului.
3. Inspecție și pregătire: Inspectați JQ-85F pentru orice daune de tranzit. Pregătiți zona de montare, asigurându-vă că este curată și specificațiile.
4. Instalare: Montați contactorul JQ-85F folosind hardware-ul corespunzător. Conectați bobina și bornele de contact conform diagramei de înlocuire pin pentru pin furnizată în fișa noastră de date.
5. Testare funcțională: Înainte de pornirea completă a sistemului, efectuați verificări de continuitate și rezistență a izolației. Apoi, efectuați teste operaționale controlate pentru a verifica acțiunea corectă de deschidere și închidere.

Scenarii de aplicare

JQ-85F este proiectat pentru aplicații critice de misiune pe diverse platforme aerospațiale:

• Vehicule aeriene fără pilot (UAV/dronă): utilizate în distribuția energiei pentru sistemele de control al zborului, dispozitivele de acționare a sarcinii utile și circuitele de gestionare a motorului în dronele militare și comerciale.
• Comenzile pentru motorul aeronavei cu echipaj: Acționează ca o componentă de comutare fiabilă în unitățile de control al motorului (ECU), sistemele de gestionare a combustibilului și comenzile unității auxiliare de putere (APU).
• Sisteme de distribuție a energiei aeronavelor: se integrează în panourile secundare de distribuție a energiei pentru a controla în mod fiabil sarcinile neesențiale și esențiale.
• Echipamente de testare și asistență la sol pentru aviație: utilizate în instalații de testare cu ciclu înalt și unități de alimentare la sol unde fiabilitatea și comutarea precisă sunt primordiale.

Fiabilitatea sa îl face partenerul perfect pentru alte sisteme critice care utilizează componente ale senzorului de presiune al aviației și ale întrerupătorului hidraulic .

Propunere de valoare pentru achiziții

Alegerea YM JQ-85F oferă beneficii tangibile ofițerilor și inginerilor internaționali de achiziții:

• Costul total de deținere redus (TCO): O durată de viață mai lungă și o fiabilitate mai mare duc la mai puține înlocuiri, costuri de întreținere mai mici și timpi de nefuncționare redusi a aeronavei.
• Securitatea lanțului de aprovizionare: o sursă alternativă de încredere, de înaltă calitate, pentru componentele critice, atenuând riscurile lanțului de aprovizionare asociate pieselor cu o singură sursă.
• Asigurarea performanței: Îmbunătățește fiabilitatea și siguranța generală a sistemului, contribuind la certificarea și navigabilitatea platformei finale a aeronavei.
• Suport de inginerie: susținut de expertiza tehnică a YM în Aviation Contactor pentru avioane și componente aerospațiale aferente, oferind suport pentru aplicații.

Certificari si conformitate

Produsele YM sunt fabricate în conformitate cu sisteme stricte de management al calității. În timp ce mărcile de certificare specifice de pe componentă variază în funcție de comandă de client, producția noastră de componente aerospațiale urmează procese concepute pentru a îndeplini standardele internaționale relevante și cerințele specifice clientului pentru performanță, materiale și trasabilitate.

Opțiuni de personalizare

Înțelegem că soluțiile standard pot să nu se potrivească fiecărei aplicații. Pentru proiecte de volum mare, YM oferă opțiuni limitate de personalizare pentru seria JQ-85F, care pot include:

• Specificații adaptate pentru tensiunea bobinei.
• Tipuri alternative de conector sau configurații de cabluri.
• Etichetare și documentație specifică pentru fiecare client QMS.
• Testarea de validare a profilurilor definite de client.

Contactați echipa noastră de ingineri pentru a discuta despre nevoile dumneavoastră specifice pentru aceasta sau alte componente, cum ar fi releul de semnal PCB sau releul cu stare solidă pentru uz aviatic.

Procesul de producție și controlul calității

Fiecare contactor JQ-85F este produs în unitatea noastră de ultimă generație, care este specializată în componente electromecanice de înaltă fiabilitate. Procesul nostru integrat de producție include:

1. Ștanțare și formare de precizie: Folosind materiale de înaltă calitate pentru contacte și arcuri.
2. Înfășurare automată a bobinei: Asigurarea parametrilor electrici consecvenți.
3. Asamblare robotică: Pentru construcție precisă și repetabilă în condiții de cameră curată.
4. Etanșare ermetică: Efectuat în atmosfere controlate pentru a garanta rata de scurgere specificată.
5. Testare riguroasă 100%: Fiecare unitate este supusă testelor electrice (rezistență de contact, tensiune de tragere, izolație) și mecanice (etanșare) înainte de expediere.
6. Eșantionarea lotului și testarea duratei de viață: teste regulate de viață accelerate și de stres de mediu pe mostre de producție pentru a valida fiabilitatea pe termen lung.
