Releu DC pentru aviație militară 4JGXM-3 II 28B

Prezentare generală a produsului

Releul Military Metal 27V 4JGXM-3 II 28B este un releu electromagnetic militar sigilat de înaltă fiabilitate, proiectat pentru aviație și aplicații militare critice. Conceput pentru a funcționa în medii solicitante, acest releu metalic militar de precizie oferă performanțe excepționale pentru sistemele de control al zborului dronei, plăcile PCB pentru motoare de aeronave și alte ansambluri electronice esențiale. Carcasa sa robustă din metal și tehnologia avansată de etanșare asigură stabilitate pe termen lung și rezistență la condiții extreme.

Fiind o componentă de bază a seriei de relee de etanșare a metalelor militare YM, acest model exemplifică angajamentul nostru de a produce componente care îndeplinesc cerințele stricte ale industriilor de apărare și aerospațiale din întreaga lume.

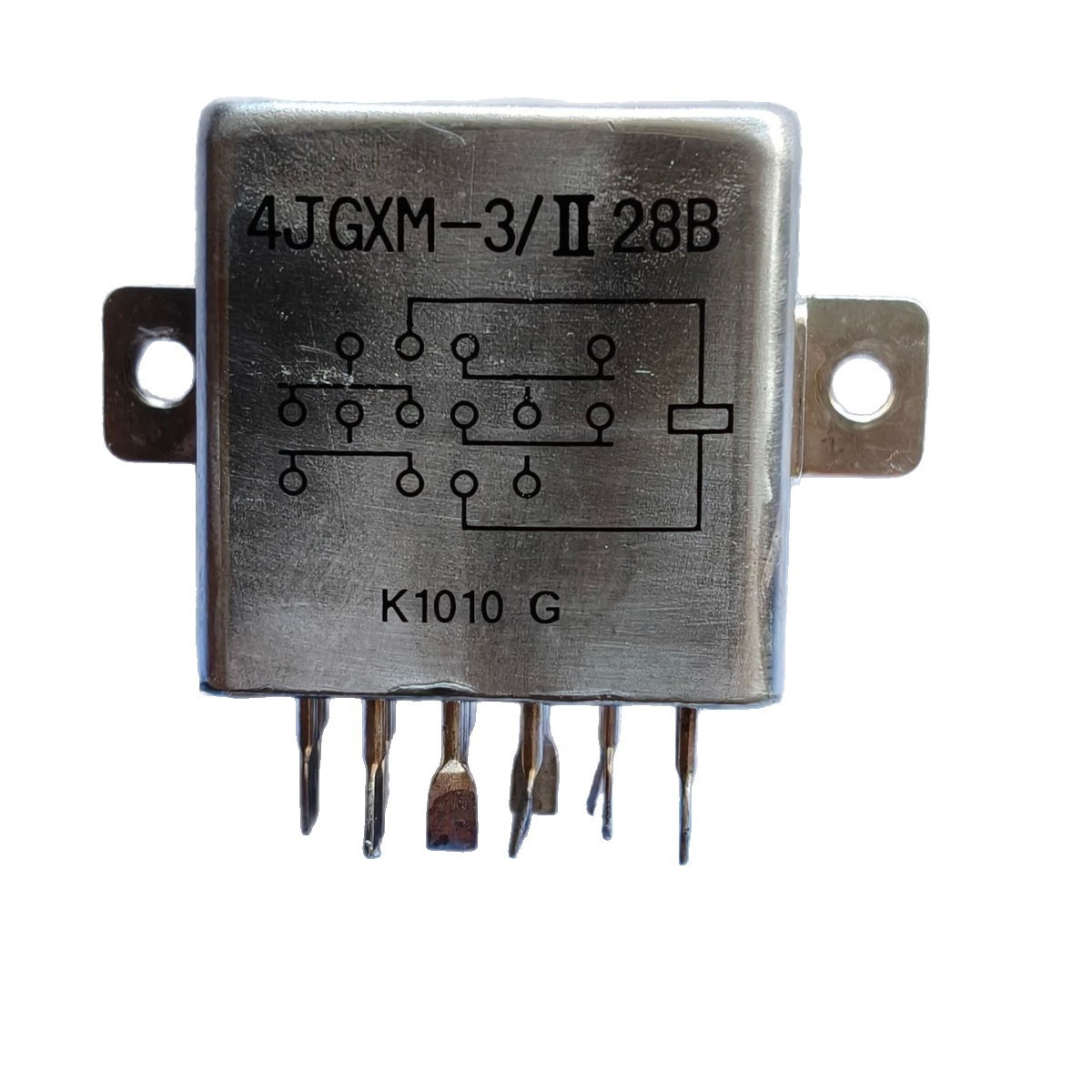

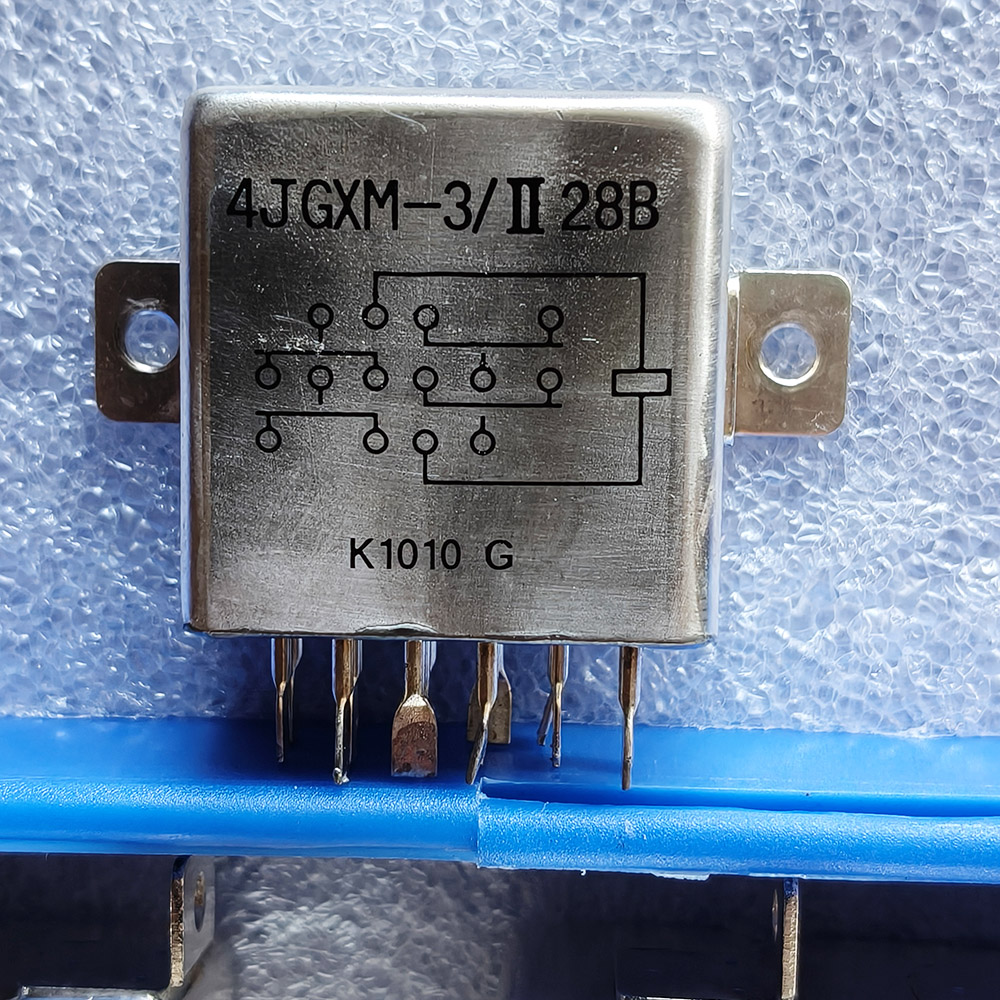

Imagini de produs

Caracteristici și avantaje ale produsului

• Carcasă metalică de calitate militară: Oferă ecranare electromagnetică superioară, rezistență mecanică și durabilitate împotriva vibrațiilor și șocurilor comune în aviație și operațiuni cu drone.
• Etanșare de înaltă precizie: Are o rată de scurgere de ≤10 ^-3 Pa·cm³/s, protejând contactele interne de umiditate, praf și atmosfere corozive, asigurând o performanță constantă ca alternativă fiabilă a releului de blocare magnetic etanșat pentru circuitele critice.
• Comutare ultra-rapidă: Cu un timp de acțiune de ≤3ms și un timp de eliberare de ≤4ms, garantează un răspuns rapid pentru sistemele de control al zborului și aplicațiile de releu PCB critice pentru siguranță.
• Durată de viață extinsă: Proiectat pentru o fiabilitate ridicată peste 1x10 ⁵ cicluri la sarcină nominală (1A, 28V DC), reducând nevoile de întreținere și costul total de proprietate.
• Consum redus de energie: consumul de energie al bobinei între 0,3W și 0,43W îmbunătățește eficiența energetică, potrivit pentru aplicații sensibile la putere, cum ar fi UAV-urile și echipamentele militare portabile.
• Compatibilitate largă cu aplicațiile: Deși este ideal pentru aviație, designul său robust îl face potrivit și pentru scenarii solicitante de releu de putere industrială și de releu de energie nouă .

Specificatii tehnice

Parametrii electrici

• Tensiune bobină (V _DC ): 27V (Standard). Alte tensiuni din gama de relee DC pentru aviație sunt disponibile.
• Consumul de energie al bobinei: (0,3 ~ 0,43) W.
• Configurație contact: DPDT (Double Pole Double Throw).
• Evaluarea contactului (rezistiv): 1A la 28V DC.
• Durata de viață a contactului: minim 100.000 de cicluri la sarcina nominală.
• Rezistența de contact inițială: ≤ 50 mΩ.
• Rezistența maximă de contact după testul de viață: ≤ 200 mΩ.

Performanță și mediu

• Timp de acțiune: ≤ 3 ms.
• Timp de eliberare: ≤ 4 ms.
• Lățimea impulsului de stimulare: (10 ~ 50) ms.
• Rezistenta dielectrica: 500Vr.ms, 50Hz la atmosfera normala; 250 Vr.ms, 50 Hz la presiune joasă.
• Rezistenta de izolatie: >500 MΩ la atmosfera normala; >50 MΩ după testul de viață la nivel înalt.
• Etanșare (Rata de scurgere): ≤ 10 ^-3 Pa·cm³/s.
• Greutate: < 3g.

Cum să integrați acest releu în sistemul dvs

1. Revizuirea designului circuitului: verificați că aspectul PCB-ului dvs. acceptă amprenta DPDT cu 8 pini a acestui releu DPDT 8Pin 27V . Asigurați-vă că lățimea urmei este suficientă pentru evaluarea curentă.
2. Dimensiunea circuitului driverului bobinei: Proiectați tranzistorul driver sau IC pentru a gestiona curentul de pornire al bobinei, făcând referire la consumul de energie specificat al bobinei.
3. Proces de lipire: Utilizați tehnici de lipire controlate (de exemplu, lipire prin reflow sau prin val) potrivite pentru componentele de calitate militară pentru a evita stresul termic pe carcasa metalică etanșă.
4. Inspecție post-asamblare: Efectuați teste electrice pentru a verifica rezistența de contact (<50mΩ) și timpul de funcționare (≤4ms) respectă pragul aplicației dumneavoastră.
5. Verificarea etanșării mediului: Pentru aplicații expuse la condiții extreme, luați în considerare acoperirea conformă suplimentară, deși releul în sine este sigilat ermetic.

Scenarii de aplicare

Acest releu este proiectat pentru aplicații care primesc fiabilitate în cazul în care defecțiunea nu este o opțiune:

• Avionica drone și UAV: ​​plăci PCB pentru controlerul de zbor, controlul sistemului de propulsie și comutarea sarcinii utile.
• Aviația militară: sisteme de monitorizare a motoarelor aeronavei, echipamente de navigație și management al puterii dispozitivelor de comunicație.
• Suport la sol și electronice pentru vehicule: unități de control al motorului (ECU) în vehiculele militare, similare ca robustețe cu releele auto de ultimă generație, dar pentru condiții mai extreme.
• Comenzi industriale critice: sisteme de oprire de siguranță, distribuție a energiei în medii dure, unde funcționează ca un releu de putere intermediar .
• Echipamente de testare și măsurare: rutare a semnalului de înaltă fiabilitate în bancurile de testare militare și aerospațiale.
• Releu DC pentru aviație militară 4JGXM-3 II 28B
• Releu militar metalic 27V pentru aplicații aviatice 4JGXM-3 II 28B
• Releu DC pentru aviație 4JGXM-3 II 28B pentru utilizare în aviația militară
• Releu metalic militar de precizie 4JGXM-3 II 28B pentru placa PCB pentru drone

Valoare pentru echipele de achiziții: integrarea 4JGXM-3 II 28B reduce costurile ciclului de viață pe termen lung printr-un timp mediu mai mare între defecțiuni (MTBF), minimizează timpul de nefuncționare a sistemului și simplifică logistica prin utilizarea unei singure componente foarte fiabile pe mai multe platforme (drone, vehicule, instrumente).

Certificari si conformitate

Acest produs este fabricat în unități care aderă la sisteme stricte de management al calității. Este conceput pentru a îndeplini sau depăși criteriile de performanță relevante pentru componentele militare și de aviație. În timp ce certificările de model specifice pot fi furnizate la cerere, producția noastră respectă standardele aplicabile releelor ​​cu stare solidă de înaltă fiabilitate și omologilor electromecanici.

Opțiuni de personalizare

YM înțelege că soluțiile standard pot să nu se potrivească fiecărei aplicații unice. Oferim soluții personalizate pentru comenzi de volum:

• Tensiune bobină: Tensiuni personalizate peste 27V DC standard.
• Stil de terminare: Variații în lungimea, forma știftului sau adăugarea de suporturi de montare.
• Testare și screening: testare suplimentară de 100% pentru parametri specifici, cum ar fi tensiunea de intrare, tensiunea de întrerupere sau ciclul de viață prelungit.
• Etichetare și marcare: Numărul de piesă personalizat sau marcarea cu laser a logo-ului clientului pe carcasa metalică.

Contactați echipa noastră de ingineri pentru a discuta despre modul în care acest releu de blocare pentru aviație sau alte modele de relee de semnal PCB pot fi adaptate pentru proiectul dvs.

Procesul de producție și calitate

Fiecare releu 4JGXM-3 II 28B trece printr-un proces de fabricație în mai multe etape și de asigurare a calității:

1. Ștanțare și formare de precizie: piesele metalice sunt realizate cu instrumente de înaltă precizie.
2. Înfășurare automată a bobinei: asigură consistența proprietăților electrice magnetice.
3. Etanșare ermetică: Efectuat în medii controlate pentru a garanta rata de scurgere specificată.
4. Testare electrică 100%: Fiecare unitate este testată pentru rezistența de contact, timpul de funcționare/eliberare, parametrii bobinei și rezistența dielectrică.
5. Eșantionarea lotului pentru testul de viață: loturile obișnuite de producție sunt supuse unui ciclu de viață accelerat pentru a valida specificațiile de longevitate.
6. Inspecție finală și ambalare: Ambalaj antistatic, sigilat, potrivit pentru depozitare și transport pe termen lung.

Întrebări frecvente (FAQ)

• Î: Ce face ca acesta să fie un releu de „grad militar”?

  R: Îndeplinește de facto mai multe criterii de calitate militară: etanșare metalică ermetică pentru protecția mediului, interval de temperatură de funcționare extins, rezistență ridicată la vibrații/șoc și performanță constantă pe o durată lungă de viață sub sarcină nominală - cheia pentru releele metalice reale militare .

• Î: Acest releu poate fi folosit ca înlocuitor direct pentru un releu polarizat JH-2S în modelele existente?

  R: Nu direct fără revizuirea designului. 4JGXM-3 II 28B este un releu DPDT nepolarizat. Pinout, tensiunea bobinei și caracteristicile de comutare trebuie comparate cu specificațiile dvs. existente JH-2S. Inginerii noștri vă pot ajuta cu analiza de compatibilitate.

• Î: Cum se compară etanșarea cu releele umplute cu epoxi?

  R: Sigilarea ermetică metal-sticlă sau metal-ceramică (folosită aici) este superioară pentru prevenirea pătrunderii gazelor și umezelii pe perioade lungi în comparație cu rășina epoxidică. Oferă o stabilitate mai bună în ciclism termic, făcându-l ideal pentru aviație.

• Î: Este acest releu potrivit pentru operațiuni cu drone la altitudine mare?

  A: Da. Rigiditatea dielectrică specificată la presiune joasă (250Vr.ms) și etanșarea ermetică îl fac special potrivit pentru mediile de joasă presiune întâlnite la altitudini mari.

• Î: Care este timpul obișnuit de livrare pentru comenzile în volum?

  R: Pentru modelele standard de 27V, timpul de livrare tipic este de 6-8 săptămâni pentru cantitățile de containere. Versiunile personalizate pot necesita timp suplimentar pentru scule și verificare.
