Cadru de montare a contactorului DC pentru aviație JQ-83F

Contactor de aviație militară JQ-83F:

Înlocuire directă pentru CA090 LEACH

Contactorul pentru aviație militară JQ-83F este un înlocuitor de înaltă fiabilitate proiectat cu precizie pentru contactorul vechi CA090 LEACH, conceput special pentru aplicații critice de comutare a puterii aerospațiale. Ca parte a seriei complete de contactoare pentru aviație militară YM, această componentă oferă performanțe superioare în medii de aviație solicitante, inclusiv sisteme de drone, motoare de aeronave și rețele de distribuție a energiei, unde fiabilitatea operațională este primordială.

Proiectat cu compatibilitate mecanică și electrică completă cu instalațiile existente CA090 LEACH, JQ-83F oferă caracteristici de performanță îmbunătățite, menținând în același timp forma exactă, potrivirea și funcționarea componentei originale. Fabricat cu aceleași standarde riguroase de calitate aplicate gamei noastre extinse de relee metalice militare și contactori de aviație de mare putere , acest produs oferă o soluție fiabilă pentru managementul uzualității și upgrade-uri ale sistemului.

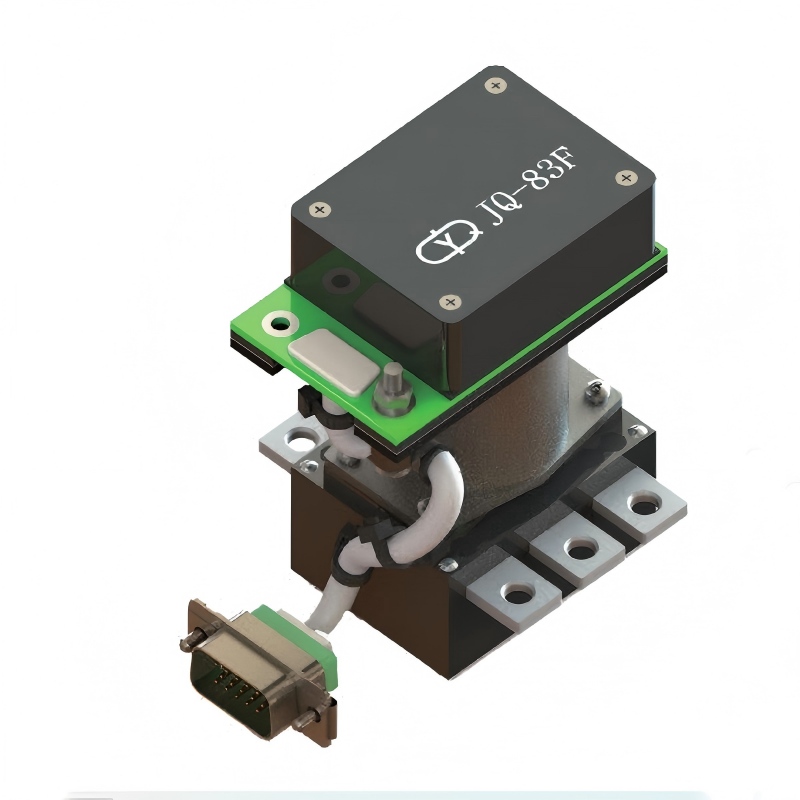

Imagini de produs

Specificatii tehnice

Parametrii de performanță electrică

• Consumul de energie bobină: (0,3 ~ 0,43)W - Optimizat pentru eficiența energetică în sistemele electrice aeronavelor
• Capacitatea de încărcare a contactului și durata de funcționare:
  • Capacitate de sarcină rezistivă: 1 A la 28 V CC pentru minim 100.000 de cicluri de funcționare
  • Comutarea semnalului la nivel scăzut: (10~50)μA, (10~50)mV pentru 100.000 de cicluri (ideal pentru circuite de control)
• Specificații privind rezistența la contact:
  • Rezistența de contact inițială: ≤ 50mΩ
  • Rezistență maximă după testarea de anduranță: ≤ 200mΩ
• Caracteristici de sincronizare a comutării:
  • Timp de acționare: ≤ 4 ms
  • Timp de eliberare: ≤ 4 ms
  • Lățimea minimă a impulsului de acționare fiabilă: (10~50) ms

Specificații de mediu și fizice

• Tensiune de rezistență dielectrică:
  • Condiții atmosferice standard: 500 V RMS, 50 Hz
  • Condiții de joasă presiune/înaltă altitudine: 250 V RMS, 50 Hz (menține siguranța la altitudine)
• Performanța rezistenței de izolație:
  • Rezistență inițială de izolație: > 500 MΩ
  • Minim după testarea de viață accelerată: > 50 MΩ
• Greutate: < 3 grame – Construcție ușoară pentru optimizarea greutății aerospațiale
• Standard de etanșare ermetică: Rata maximă de scurgere ≤ 1 × 10⁻³ Pa·cm³/s – Asigură protecția mediului
• Condiții de referință: Toate datele de performanță electrică se referă la o temperatură ambiantă de 25°C (77°F).

Caracteristici și avantaje ale produsului

• Compatibilitate completă CA090 LEACH: Dimensiunile mecanice exacte și caracteristicile electrice asigură o înlocuire fără probleme fără modificări ale sistemului sau reproiectare.
• Fiabilitate și longevitate îmbunătățite: Proiectat pentru peste 100.000 de cicluri operaționale, depășind intervalele tipice de întreținere și reducând costurile totale ale ciclului de viață pentru operatorii de aeronave.
• Capacitate de comutare cu dublu scop: Proiectat pentru a gestiona atât circuitele de alimentare standard (1A/28VDC) cât și semnalele sensibile de control de nivel scăzut, oferind versatilitate similară releelor ​​de semnal PCB avansate.
• Protecția mediului de calitate militară: Etanșarea ermetică oferă protecție completă împotriva umidității, prafului, vaporilor de combustibil și agenților corozivi, respectând standarde comparabile cu supapele etanșate cu ulei de aviație .
• Caracteristici de răspuns rapid: timpii de comutare sub 4 ms asigură un răspuns rapid al sistemului, critic pentru controlul zborului și aplicațiile critice pentru siguranță.
• Performanță la altitudine mare: Menține rezistența dielectrică specificată în condiții de presiune atmosferică redusă, esențială pentru suprafețele de operare a aeronavelor.
• Design optimizat pentru greutate: construcția ușoară (<3g) contribuie la obiectivele generale de reducere a greutății aeronavei fără a compromite durabilitatea.
• Rezistență la vibrații și șocuri: Conceput pentru a rezista profilurilor aspre de vibrații aerospațiale, reflectând expertiza YM în fabricarea de componente electronice militare .
• Consecvență îmbunătățită a producției: Tehnicile moderne de producție asigură toleranțe mai strânse și performanțe mai consistente decât unitățile originale CA090.
• Disponibilitate asigurată a aprovizionării: elimină dependența de componentele CA090 LEACH învechite cu producție fiabilă și continuă.

Procedura de instalare și înlocuire

Pentru integrarea cu succes a JQ-83F ca înlocuitor direct CA090 LEACH, urmați acești pași sistematici:

1. Verificarea compatibilității sistemului: Confirmați că sistemul existent funcționează la tensiunea standard a aeronavei (de obicei 28V DC) și că curenții de sarcină se încadrează în valoarea nominală de 1A a contactorului.
2. Verificare compatibilitate fizică: Verificați că JQ-83F se potrivește cu amprenta mecanică, modelul orificiilor de montare și configurația terminalului CA090.
3. Pregătirea în siguranță a sistemului: Urmați procedurile adecvate de întreținere a aeronavei pentru a deconecta sistemul. Implementați protocoale de blocare/etichetare pentru siguranță.
4. Instalare de înlocuire directă: Scoateți contactorul CA090 existent și instalați JQ-83F folosind hardware-ul original de montare. Asigurați un cuplu adecvat la toate conexiunile electrice conform manualelor de întreținere a aeronavei.
5. Verificarea integrității cablajului: Confirmați că toate conexiunile se potrivesc cu configurația originală a cablajului. Pentru circuitele de control care funcționează la niveluri scăzute de semnal, asigurați-vă că practicile sunt aliniate cu cele utilizate pentru componentele sensibile, cum ar fi senzorii de temperatură pentru aviație .
6. Testare funcțională cuprinzătoare: înainte de restaurarea sistemului, efectuați măsurarea rezistenței de contact, verificarea timpului de acționare și testarea rezistenței izolației.
7. Validare operațională: Efectuați teste la nivel de sistem în condiții controlate pentru a valida performanța se potrivește sau depășește specificațiile originale.

Scenarii de aplicare

JQ-83F este proiectat special pentru aplicații critice de gestionare a energiei pe diverse platforme aerospațiale:

• Modernizarea sistemului de aeronave vechi: Înlocuire directă pentru contactoarele CA090 LEACH în aeronavele comerciale, militare și de aviație generală mai vechi.
• Managementul energiei sistemului aerian fără pilot: izolarea sistemului de baterii, comutarea puterii controlerului motorului și controlul sarcinii utile de curent înalt în drone și UAV.
• Circuite de control al motorului aeronavei: cuplarea motorului de pornire, controlul generatorului, comutarea pompei de combustibil și gestionarea unității de alimentare auxiliare.
• Rețele de distribuție a energiei aviatice: comutare primară de alimentare pentru sisteme de comunicații, navigație și radar atât pe platforme cu echipaj, cât și pe platforme fără pilot.
• Echipamente de asistență la sol și întreținere: controlul puterii în sistemele de întreținere a aeronavelor, standuri de testare și unități de distribuție a energiei la sol.
• Integrarea sistemului militar: Integrare cu sisteme de arme, echipamente de război electronic și alte conectori și componente ale aviației militare .
• Sisteme de înaltă fiabilitate asociate: potrivite pentru aplicații care necesită standardele de fiabilitate ale releelor ​​de putere industriale în factori de formă specifici aerospațial.

Valoare pentru întreținerea și achizițiile aviației: JQ-83F oferă o soluție rentabilă de gestionare a uzurii, cu fiabilitate îmbunătățită și continuitate asigurată a lanțului de aprovizionare. Aprovizionarea de la YM oferă acces la un producător cu experiență dovedită în Contactor de aviație pentru sistemele de aeronave și componente complementare, cum ar fi întrerupătoarele hidraulice și supapele magnetice pentru aviație .

Certificari si conformitate

JQ-83F este fabricat în facilități care aderă la sistemele de management al calității aerospațiale și este proiectat să îndeplinească sau să depășească specificațiile originale de performanță CA090 LEACH. Procesele noastre de producție și validare se aliniază cu:

• Specificații MIL-STD relevante pentru testele de stres de mediu (vibrații, șocuri, cicluri de temperatură)
• Standardele industriei aerospațiale pentru componentele de comutare a puterii și înlocuirea funcției conform formei
• Trasabilitatea materialelor cuprinzătoare și protocoale de control al loturilor
• Conformitatea RoHS este disponibilă ca standard sau la cererea specifică a clientului

Oferim pachete complete de documentație tehnică, inclusiv rapoarte de testare, certificări de materiale, declarații de conformitate și documentație de referință încrucișată pentru a sprijini integrarea în platformele aerospațiale certificate și programele de întreținere.

Opțiuni de personalizare

Deși este conceput ca înlocuitor exact al CA090, YM oferă capabilități de personalizare pentru cerințele specifice ale aplicației:

• Opțiuni de configurare electrică: Tensiuni personalizate ale bobinei, materiale de contact alternative pentru profile specifice de sarcină sau valori nominale de curent modificate
• Soluții de terminare și conexiune: diferite stiluri de terminale, configurații personalizate de cabluri sau integrare cu sisteme de priză specifice aeronavelor militare
• Adaptări mecanice: caracteristici alternative de montare, indicatoare de orientare personalizate sau cerințe speciale de marcare pentru identificarea întreținerii
• Testare și validare îmbunătățite: protocoale suplimentare de testare a calificării, screening extins la stresul mediului sau teste specifice de validare a performanței
• Caracteristici de identificare și trasabilitate: numerotare personalizată a pieselor, serializare, coduri de dată sau etichetare specifică clientului pentru urmărirea întreținerii și gestionarea inventarului
• Soluții de ambalare: ambalaje specializate pentru kituri de întreținere, ambalaje în vrac pentru unitățile MRO sau ambalaje de protecție împotriva ESD pentru aplicații sensibile

Proces de producție și asigurare a calității

Fiecare contactor JQ-83F este supus unui regim de producție și testare riguros, documentat pentru a asigura o calitate și performanță consecvente:

1. Calificarea și trasabilitatea materialelor: materiale de calitate aerospațială provenite de la furnizori aprobați, cu documentație completă și trasabilitate
2. Fabricarea de componente de precizie: Componente critice produse la toleranțe stricte folosind procese de fabricație controlate
3. Asamblare automată cu verificare: asamblare consecventă folosind dispozitive specializate cu verificarea în proces a dimensiunilor critice
4. Sigilare ermetică și validare: tehnici avansate de etanșare urmate de testarea obligatorie a scurgerilor pentru a verifica integritatea protecției mediului
5. Testare de performanță electrică 100%: testare cuprinzătoare a fiecărei unități, inclusiv rezistența de contact, sincronizarea comutării, parametrii bobinei și rezistența dielectrică
6. Validare comparativă a performanței: testare pe lot față de specificațiile originale CA090 LEACH pentru a asigura performanță egală sau superioară
7. Audit final de calitate și documentație: verificare completă dimensională, funcțională și a documentației înainte de ambalare și expediere de protecție

Acest proces axat pe calitate reflectă angajamentul nostru în toate liniile de produse, de la relee specializate în stare solidă la sisteme complexe de contactoare de aviație și componente aferente, cum ar fi contoarele de presă pentru aviație .

Întrebări frecvente (FAQ)

Î1: JQ-83F este cu adevărat interschimbabil cu CA090 LEACH fără modificări?

A1: Da. JQ-83F a fost proiectat meticulos pentru a se potrivi cu CA090 LEACH în toate dimensiunile mecanice critice, configurațiile de montare, configurațiile terminalelor și caracteristicile electrice. Este conceput ca o înlocuire directă, care nu necesită modificări ale sistemului.

Î2: Ce documentație este disponibilă pentru a sprijini întreținerea și conformitatea cu reglementările?

A2: Oferim documentație tehnică cuprinzătoare, inclusiv fișe de date detaliate, rapoarte de testare, certificări de materiale, declarații de conformitate și documentație de referință încrucișată. Acestea sprijină activitățile de întreținere și pot ajuta cu cerințele privind documentația de navigabilitate continuă.
