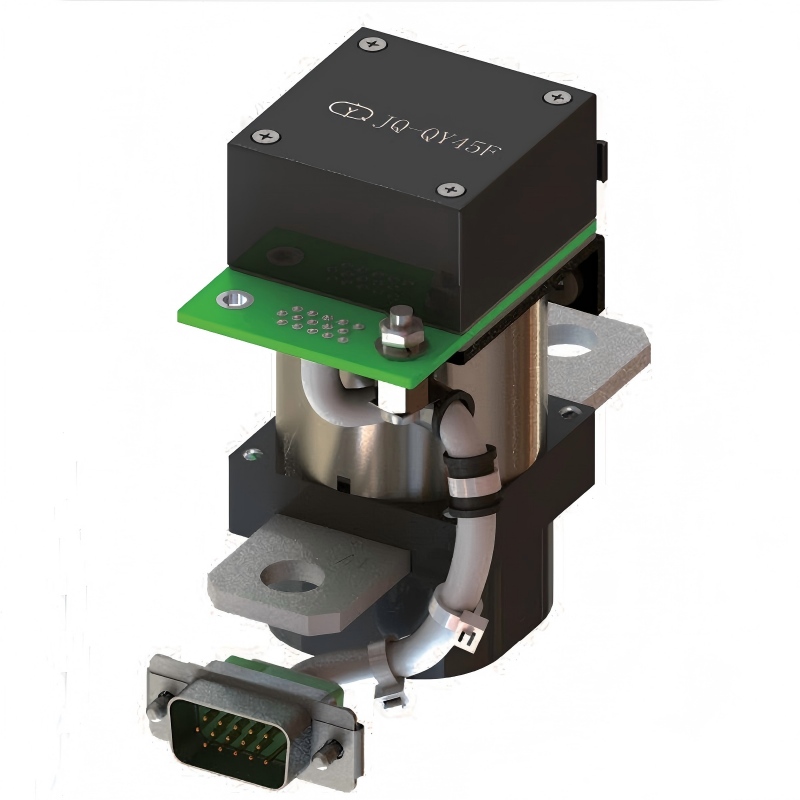

Contactor de aviație militară JQ-QY45F:
Comutarea puterii de înaltă performanță pentru aplicații aerospațiale solicitante
Contactorul pentru aviație militară JQ-QY45F reprezintă vârful tehnologiei de comutare a puterii de calitate aerospațială, proiectat special pentru aplicații critice pentru misiune în drone, motoare de aeronave și sisteme avansate de aviație. Fiind un produs emblematic din seria cuprinzătoare de contactoare de aviație militară YM, această componentă oferă fiabilitate și performanță de neegalat acolo unde siguranța operațională este primordială.
Proiectat cu o inginerie de precizie și fabricat la standarde militare exigente, JQ-QY45F combină construcția robustă cu caracteristici electrice avansate. Construit cu același control riguros al calității aplicat gamei noastre extinse de relee metalice militare și contactori de aviație de mare putere , acest contactor asigură o funcționare de încredere în cele mai dificile medii aerospațiale.
Specificatii tehnice
Parametrii electrici
- Consumul de energie al bobinei: (0,3 - 0,43)W pentru o funcționare eficientă din punct de vedere energetic
- Evaluări de încărcare de contact:
- Sarcina standard: 1A la 28V DC, rezistiv
- Sarcina semnalului: (10-50)μA, (10-50)mV pentru circuite de precizie
- Durată de viață: 100.000 de cicluri minim pentru ambele tipuri de încărcare
- Rezistenta de contact:
- Inițial: ≤ 50mΩ
- Test după viață: ≤ 200mΩ
- Caracteristici de sincronizare:
- Timp de acționare: ≤ 4 ms
- Timp de lansare: ≤ 4 ms
- Lățimea minimă a impulsului: (10-50) ms
Proprietăți fizice și de mediu
- Rezistenta dielectrica:
- Nivelul mării: 500 V RMS, 50 Hz
- Altitudine mare: 250 V RMS, 50 Hz
- Rezistenta de izolare:
- Inițial: > 500 MΩ
- Post-test: > 50 MΩ
- Greutate: < 3 grame
- Performanță de etanșare: Rata de scurgere ≤ 1×10⁻³ Pa·cm³/s
- Temperatura de referință: 25°C pentru toate specificațiile electrice
Caracteristici și beneficii cheie
- Construcție de calitate militară: Construită pentru a rezista în medii aerospațiale extreme, cu rezistență la vibrații și șocuri comparabilă cu componentele electronice militare
- Etanșare ermetică: Protecție completă a mediului împotriva umidității, prafului și contaminanților, conform standardelor supapelor etanșate cu ulei de aviație
- Capacitate cu două funcții: se ocupă atât de comutarea alimentării, cât și de circuitele de semnal sensibile, oferind versatilitate similară releelor de semnal PCB avansate
- Funcționare de mare viteză: răspuns rapid la comutare de 4 ms pentru aplicații critice de control
- Durată de viață extinsă: peste 100.000 de cicluri operaționale reduc cerințele de întreținere și costul total de proprietate
- Design ușor: greutatea <3g contribuie la obiectivele de optimizare a greutății aeronavei
- Eficient energetic: consumul redus de energie minimizează generarea de căldură în sistem
- Performanță la altitudine: Menține integritatea electrică la altitudini mari unde presiunea atmosferică este redusă
Ghid de instalare
Urmați acești pași pentru o instalare corectă și o performanță optimă:
- Verificarea sistemului: Confirmați compatibilitatea cu sistemele de aeronave de 28V DC și cerințele de sarcină ≤1A
- Evaluare de mediu: Asigurați-vă că locația de instalare respectă specificațiile de temperatură și vibrații
- Măsuri de siguranță: Deconectați sistemul urmând protocoalele de întreținere a aeronavelor stabilite
- Instalare mecanică: Montați în siguranță utilizând feroneria furnizată cu specificațiile de cuplu adecvate
- Conexiune electrică: Conectați bornele conform schemei de cablare, utilizând practici compatibile cu instalațiile senzorilor de temperatură din aviație pentru circuitele de semnal
- Testare și validare: Efectuați teste electrice complete înainte de punerea în funcțiune a sistemului
Domenii de aplicare
JQ-QY45F este ideal pentru:
- Sisteme UAV/drone: distribuția energiei, controlul motorului și gestionarea sarcinii utile
- Comenzi pentru motorul aeronavei: circuite de pornire, comutare generatoare și management al sistemului de combustibil
- Distribuția energiei aviatice: comutarea alimentării sistemului de navigație, comunicații și radar
- Sisteme militare: Integrare cu sisteme de arme și conectori de aviație militară
- Echipamente de sprijin la sol: sisteme de testare și control al puterii echipamentelor de întreținere
- Noi aplicații energetice: managementul energiei aeronavelor electrice și hibrid-electrice
Avantaje de achiziție: JQ-QY45F oferă performanțe fiabile cu durată de viață extinsă, reducând costurile de întreținere și timpii de nefuncționare. Aprovizionarea de la YM oferă acces la soluții integrate, inclusiv întrerupătoare hidraulice și supape magnetice de aviație pentru compatibilitate completă a sistemului.
Calitate și conformitate
- Fabricat sub sisteme de management al calității aerospațiale
- Respectarea specificațiilor relevante MIL-STD
- Trasabilitatea materialului și controlul lotului
- Conformitate RoHS disponibilă
- Suport complet de documentare pentru conformitatea cu reglementările
Servicii de personalizare
- Tensiuni personalizate ale bobinei și configurații de contact
- Opțiuni de terminare specializate, inclusiv compatibilitate cu priza pentru avioane militare
- Configurații mecanice modificate pentru instalații specifice
- Protocoale îmbunătățite de testare și validare
- Marcare și identificare personalizate
- Soluții de ambalare specializate
Excelență în producție
Fiecare JQ-QY45F este supus unui control riguros al calității:
- Certificarea materialului de la furnizori autorizați
- Fabricare de precizie cu procese controlate
- Asamblare automată cu verificarea calității
- Etanșare ermetică și testare de etanșeitate
- Testare de performanță electrică 100%.
- Eșantionarea și validarea mediului
- Inspecție finală și documentație
Întrebări frecvente
Ce face ca JQ-QY45F să fie potrivit pentru aplicații aerospațiale?
Contactorul are o construcție de calitate militară, etanșare ermetică, rezistență la vibrații și performanță la altitudine concepute special pentru mediile aerospațiale.
Poate gestiona atât circuitele de putere, cât și de semnal?
Da, este proiectat pentru funcționare cu două scopuri, gestionând circuite de alimentare de 1A/28V și circuite de semnal μA/mV cu o fiabilitate egală.
Care este durata de viață estimată?
Minim 100.000 de cicluri operaționale în condiții nominale, depășind semnificativ intervalele de întreținere tipice.
Este disponibilă documentația tehnică?
Este furnizată o documentație cuprinzătoare, inclusiv specificații, rapoarte de testare și ghiduri de aplicare.
Pot fi furnizate mostre pentru evaluare?
Eșantioanele de evaluare sunt disponibile clienților calificați pentru testare și validare.
Ce suport este disponibil pentru integrarea sistemului?
Asistența tehnică include ingineria aplicației, îndrumări de integrare și evaluarea compatibilității cu componentele aferente, cum ar fi releele cu stare solidă și releele de putere industriale .
