Avion DC 175A Contactor JQ-50M

Contactor de aviație militară JQ-50M:

Înlocuire directă pentru C800-B10N LEACH cu fiabilitate sporită

Contactorul pentru aviație militară JQ-50M este un înlocuitor de înaltă performanță, proiectat cu precizie, special conceput pentru contactoarele din seria C800-B10N LEACH în aplicații aerospațiale critice. Ca parte a seriei cuprinzătoare de contactoare de aviație militară YM, această componentă oferă o fiabilitate excepțională pentru sistemele de drone, motoarele de aeronave și distribuția energiei aviatice, unde compatibilitatea cu sistemele vechi este esențială pentru întreținerea și operațiunile continue.

Proiectat cu compatibilitate mecanică și electrică exactă, JQ-50M păstrează forma, potrivirea și funcția componentelor originale C800-B10N, încorporând în același timp avantajele moderne de producție. Construit la aceleași standarde riguroase ca și gama noastră extinsă de relee metalice militare și contactori de aviație de mare putere , acest produs oferă o soluție fiabilă pentru gestionarea uzurii și susținerea sistemului.

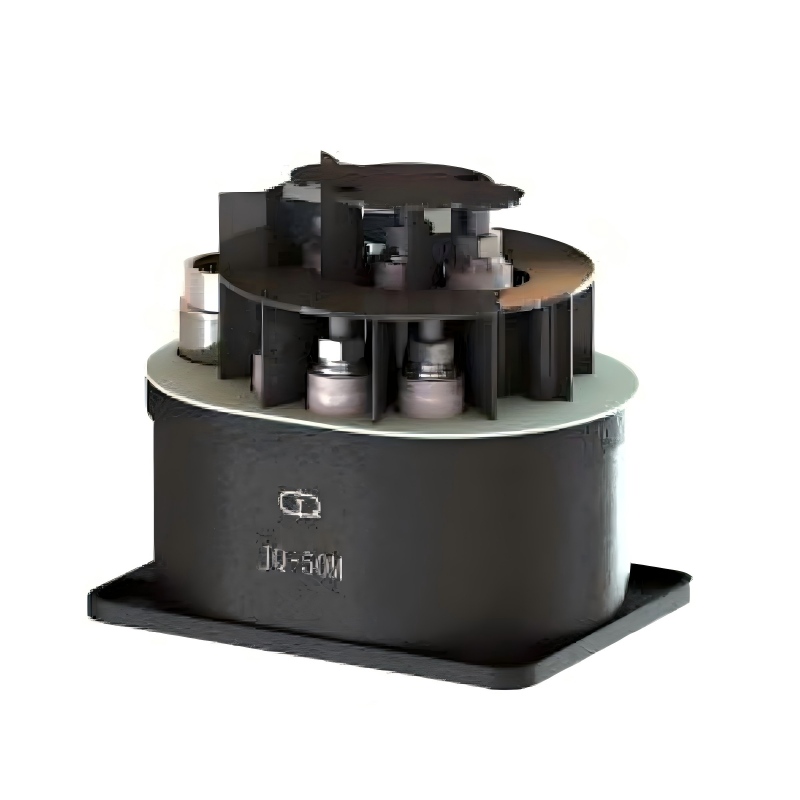

Vizualizarea produsului

Specificatii tehnice

Parametrii de performanță electrică

• Consum de energie bobină: 0,3 W - 0,43 W (design eficient din punct de vedere energetic)
• Evaluări de încărcare de contact:
  • Sarcina standard: 1A la 28V DC (rezistiv)
  • Sarcina semnalului: 10-50μA la 10-50mV (circuite de precizie)
  • Durată de viață: 100.000 de cicluri minim pentru ambele tipuri de încărcare
• Rezistenta de contact:
  • Valoarea inițială: ≤ 50mΩ
  • Test după viață: ≤ 200mΩ
• Caracteristici de sincronizare:
  • Timp de acționare: ≤ 4 ms
  • Timp de eliberare: ≤ 4 ms
  • Lățimea minimă a impulsului: 10-50 ms pentru o funcționare fiabilă

Proprietăți fizice și de mediu

• Rezistenta dielectrica:
  • Nivelul mării: 500 V RMS, 50 Hz
  • Altitudine mare: 250 V RMS, 50 Hz (menține performanța)
• Rezistenta de izolare:
  • Inițial: > 500MΩ
  • După testare: > 50MΩ
• Greutate: < 3 grame (design aerospațial ușor)
• Performanță de etanșare: Scurgere maximă: 1×10⁻³ Pa·cm³/s
• Condiții de referință: Toate specificațiile la 25°C

Caracteristici și beneficii cheie

• Compatibilitate C800-B10N LEACH: înlocuire directă cu interfețe mecanice și electrice identice
• Durabilitate de calitate militară: Construit pentru a rezista în medii aerospațiale extreme, cu rezistență la vibrații comparabilă cu componentele electronice militare
• Etanșare ermetică: protecție completă a mediului împotriva umezelii și contaminanților, conform standardelor supapelor etanșate cu ulei de aviație
• Capacitate cu două funcții: se ocupă atât de comutarea puterii, cât și de circuite de semnal de precizie, oferind versatilitate similară releelor ​​de semnal PCB avansate
• Răspuns rapid: viteză maximă de comutare de 4 ms pentru aplicații critice de control
• Durată de viață extinsă: peste 100.000 de cicluri operaționale reduc cerințele de întreținere și costul total de proprietate
• Design ușor: greutatea <3g contribuie la optimizarea greutății aeronavei
• Eficient energetic: consumul redus de energie minimizează generarea de căldură în sistem
• Performanță la altitudine: Menține integritatea electrică la presiuni atmosferice reduse
• Calitate îmbunătățită a producției: Tehnicile moderne de producție asigură o performanță constantă care depășește specificațiile originale
• Disponibilitate asigurată a aprovizionării: elimină dependența de componentele C800-B10N învechite cu o producție continuă fiabilă

Procedura de instalare și înlocuire

Pentru înlocuirea fără probleme a contactoarelor C800-B10N LEACH, urmați acești pași:

1. Verificarea sistemului: Confirmați compatibilitatea cu sistemele de aeronave existente de 28V DC
2. Verificare compatibilitate fizică: Verificați dimensiunile potrivite și configurația de montare
3. Proceduri de siguranță: Deconectați sistemul urmând protocoalele de întreținere a aeronavelor stabilite
4. Înlocuire directă: Îndepărtați contactorul C800-B10N existent și instalați JQ-50M folosind hardware-ul original
5. Conexiune electrică: Conectați bornele conform schemei originale de cablare, utilizând practici compatibile cu instalațiile de senzori de temperatură din aviație pentru circuitele de semnal
6. Testare și validare: Efectuați teste electrice complete înainte de repunerea în funcțiune a sistemului
7. Actualizare documentație: Înregistrați înlocuirea componentelor în jurnalele de întreținere

Domenii de aplicare și utilizare în industrie

JQ-50M este ideal pentru:

• Actualizări de aeronave vechi: Înlocuire directă pentru contactoarele C800-B10N LEACH în sistemele de aeronave vechi
• Sisteme de alimentare cu UAV/drone: distribuție de energie, control motor și management al bateriei
• Comenzi pentru motorul aeronavei: circuite de pornire, comutare generatoare și management al sistemului de combustibil
• Distribuția energiei aviatice: comutarea alimentării sistemului de navigație, comunicații și radar
• Sisteme militare: Integrare cu sisteme de arme și conectori de aviație militară
• Echipamente de sprijin la sol: sisteme de testare și control al puterii echipamentelor de întreținere
• Aplicații industriale: sisteme de înaltă fiabilitate care necesită performanțe comparabile cu releele de putere industriale

Valoarea achiziției: JQ-50M oferă înlocuire fiabilă a C800-B10N cu durată de viață extinsă, reducând costurile de întreținere și eliminând problemele de uzură. Parteneriatul cu YM oferă acces la soluții integrate, inclusiv întrerupătoare hidraulice și supape magnetice pentru aviație .

Standarde de calitate și conformitate cu reglementările

• Fabricat sub sisteme de management al calității aerospațiale
• Respectarea specificațiilor relevante MIL-STD
• Trasabilitatea completă a materialului și controlul lotului
• Conformitate RoHS disponibilă
• Documentație care susține conformitatea cu reglementările
• Rapoarte de testare și documentație de certificare furnizate

Servicii de personalizare

• Modificări electrice: Tensiuni personalizate ale bobinei și configurații de contact
• Opțiuni de terminare: diferite stiluri de conector, inclusiv compatibilitate cu conectorul pentru avioane militare
• Adaptări mecanice: configurații de montare personalizate și modificări ale carcasei
• Testare îmbunătățită: protocoale suplimentare de validare și testare de mediu
• Sisteme de identificare: Numerotare personalizată a pieselor și marcaje specifice clientului
• Soluții de ambalare: Ambalaje specializate pentru aplicații de întreținere și MRO

Excelență în producție

Fiecare JQ-50M este supus unui control riguros al calității:

1. Certificare material: Materiale de calitate aerospațială de la furnizori aprobați
2. Fabricare de precizie: procese controlate care asigură acuratețea dimensională
3. Asamblare automată: Asamblare consistentă cu verificarea calității
4. Proces de etanșare: etanșare ermetică cu testare cuprinzătoare de scurgere
5. Testare electrică: testare de performanță 100% a tuturor parametrilor
6. Validare de mediu: testare pe lot pentru vibrații, teste termice și de viață
7. Inspecție finală: verificare completă înainte de ambalare

Întrebări frecvente

Este JQ-50M cu adevărat compatibil cu contactoarele C800-B10N LEACH?

Da, JQ-50M este proiectat ca un înlocuitor direct cu dimensiuni mecanice, configurații de montare și caracteristici electrice identice.

Ce avantaje oferă JQ-50M față de unitățile originale C800-B10N?

În timp ce păstrează compatibilitatea deplină, JQ-50M beneficiază de tehnici moderne de fabricație, toleranțe mai stricte și disponibilitate asigurată a aprovizionării.

Poate gestiona atât circuitele de putere, cât și de semnal?

Da, este proiectat pentru funcționare cu două scopuri, gestionând circuite de alimentare de 1A/28V și circuite de semnal μA/mV cu o fiabilitate egală.

Care este speranța de viață în serviciu?

Minim 100.000 de cicluri operaționale în condiții nominale, extinzând semnificativ intervalele de întreținere.

Ce documentație sprijină întreținerea și conformitatea?

Documentație completă, inclusiv specificații, rapoarte de testare, declarații de compatibilitate și ghiduri de aplicare.

Pot fi furnizate mostre pentru testare?

Eșantioanele de evaluare sunt disponibile clienților calificați pentru teste de compatibilitate și performanță.

Ce suport este disponibil pentru programele de înlocuire a flotei?

Asistență cuprinzătoare, inclusiv prețuri de volum, livrare programată și pachete de documentație pentru inițiative de înlocuire la scară largă.

Cum beneficiază etanșarea ermetică aplicațiilor aviatice?

Etanșarea ermetică asigură o protecție completă a mediului, asigurând fiabilitatea pe termen lung în mediile aspre de aviație - comparabilă cu cerințele pentru componente critice, cum ar fi supapele de oxigen pentru aviație .

JQ-50M este potrivit pentru aplicațiile moderne cu drone?

Da, designul său ușor și performanța fiabilă îl fac ideal atât pentru înlocuirea sistemului vechi, cât și pentru integrarea noilor sisteme de drone.
