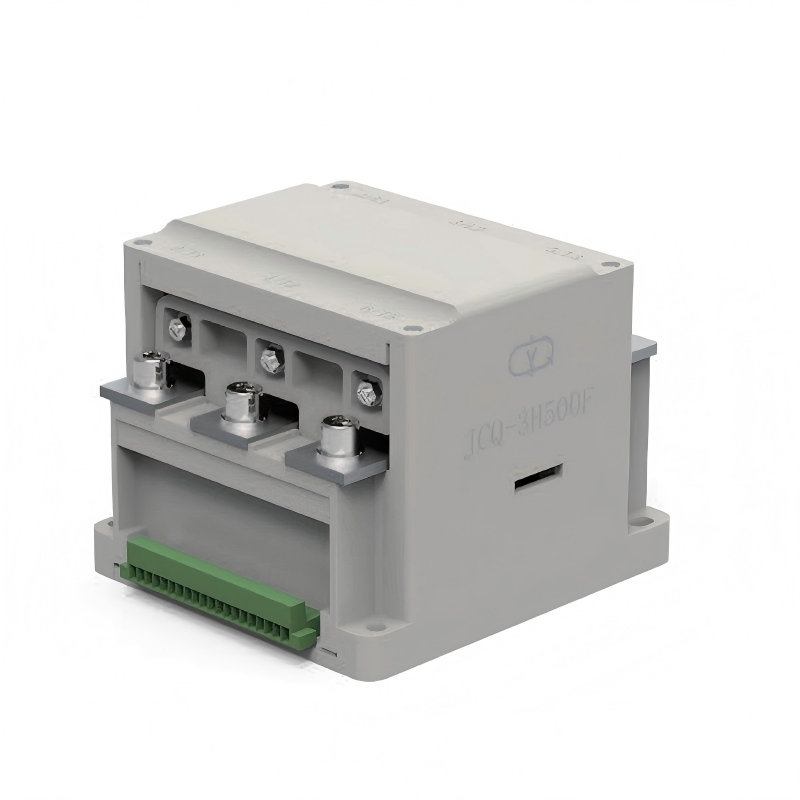

Contactor de aviație militară JCQ-3H500F:
Control de putere de înaltă fiabilitate pentru aplicații aerospațiale solicitante
Contactorul de aviație militară JCQ-3H500F de la YM reprezintă vârful fiabilității și performanței în comutarea puterii aerospațiale. Proiectat pentru aplicații critice în drone, motoare de aeronave și diferite subsisteme de aviație, acest contactor de mare putere închis ermetic este construit pentru a răspunde cerințelor stricte ale aviației militare și comerciale. Asigură o gestionare sigură și eficientă a puterii pentru motoare, sisteme de tren și echipamente auxiliare avioanelor, garantând integritatea operațională în condiții extreme.
În calitate de lider în componente de precizie, YM produce, de asemenea, o gamă cuprinzătoare, inclusiv soluții de releu metalic militar , conector de aviație și releu de placă PCB , asigurând un portofoliu complet pentru sistemele dumneavoastră electrice aerospațiale.
Caracteristici și avantaje de bază
Proiectat pentru fiabilitate și performanță maxime
- Bobina de putere ultra-scăzută: eficiență excepțională, cu un consum de energie a bobinei între 0,3W și 0,43W, reducând sarcina generală de energie a sistemului.
- Fiabilitate ridicată și durată lungă de viață: Durată de viață dovedită a contactului de 1x10⁶ operațiuni sub sarcină nominală (1A, 28V DC rezistiv), asigurând durabilitatea pentru ciclurile critice.
- Performanță electrică superioară: rezistență de contact extrem de scăzută (inițială ≤50mΩ, post-viață ≤200mΩ) și comutare rapidă (timp de acțiune/eliberare ≤4ms) pentru control precis al puterii.
- Etanșare de calitate militară: Etanșare ermetică cu o rată de scurgere ≤10⁻³ Pa·cm³/s, protejând componentele interne de umiditate, praf și atmosfere corozive.
- Izolație robustă și rezistență dielectrică: rezistență ridicată la izolație (>500MΩ) și rezistă la 500Vr.ms la 50Hz (250Vr.ms la presiune joasă), asigurând siguranță și stabilitate.
- Design aerospațial ușor: Cântărind mai puțin de 3 grame, este optimizat pentru aplicații de aviație și drone sensibile la greutate, fără a compromite rezistența.
Acest contactor împărtășește aceleași standarde de calitate fără compromisuri aplicate liniilor noastre de relee polarizate și relee cu stare solidă , asigurând o integrare perfectă în sistemele complexe ale vehiculelor.
Specificatii tehnice
Parametrii electrici
- Consumul de energie al bobinei: (0,3 ~ 0,43) W
- Încărcare și durată de viață a contactului: rezistiv, 1A, 28V DC, 1 x 10⁶ operațiuni. Sarcină la nivel scăzut: (10~50)μA, (10~50)mV, 1 x 10⁶ operațiuni.
- Rezistență de contact: valoarea inițială ≤50mΩ. Test după viață ≤200mΩ.
- Parametri de timp: Timp de acțiune: ≤4ms. Timp de eliberare: ≤4 ms. Lățimea impulsului de stimulare: (10~50) ms.
Parametri de mediu și mecanici
- Tensiune de rezistență dielectrică: 500Vr.ms, 50Hz la presiunea atmosferică normală; 250 Vr.ms, 50 Hz la presiune joasă.
- Rezistență de izolație: >500 MΩ la presiunea atmosferică normală; >50 MΩ după testul de viață la nivel înalt.
- Greutate: < 3g
- Etanșeitate (etanșare): Rata de scurgere ≤10⁻³ Pa·cm³/s.
- Tensiune bobină (Vcc) la 25°C: Evaluări standard disponibile; consultați fișa de date pentru modelul specific.
Cum se integrează contactorul JCQ-3H500F
- Evaluarea sistemului: Verificați dacă tensiunea, curentul și frecvența de comutare ale aplicației dvs. corespund specificațiilor contactorului.
- Proiectarea circuitului: Integrați contactorul în circuitul de comandă, asigurând un circuit adecvat de antrenare a bobinei (luând în considerare lățimea impulsului de 10-50 ms) și protecție pentru sarcinile inductive, dacă este necesar.
- Instalare mecanică: Montați în siguranță contactorul utilizând feronerie adecvată, evitând stresul asupra bornelor sau carcasei.
- Conexiune electrică: lipiți sau conectați firele la bornele conform schemei tehnice, asigurând îmbinări curate și sigure. Acest proces este similar cu instalarea unui releu auto sau a unui releu industrial de putere de calitate superioară.
- Verificarea etanșării (dacă este cazul): Pentru aplicațiile care necesită etanșare ecologică, verificați integritatea ansamblului înconjurător pentru a completa etanșarea ermetică proprie a contactorului.
- Testare funcțională: Efectuați teste operaționale la putere redusă și la sarcină maximă pentru a verifica performanța comutării, sincronizarea și absența supraîncălzirii.
Scenarii de aplicare
Managementul puterii critice în domeniul aerospațial și al apărării
- Sisteme de propulsie și sarcină utilă a dronei: comutare fiabilă pentru controlerele de motoare, puterea cardanului și modulele de comunicație.
- Unități de control al motorului aeronavei (ECU): gestionarea energiei către senzori, actuatoare și sisteme de aprindere din compartimentul motorului.
- Unități auxiliare de putere (APU) și sisteme de control al mediului: controlul ventilatoarelor, pompelor și actuatoarelor supapelor.
- Electronice pentru vehicule militare: utilizate în vehiculele blindate și sistemele navale pentru distribuția robustă a puterii, adesea alături de componentele senzorului de presiune militar și întrerupătorului hidraulic .
- Echipament de sprijin la sol: controlul puterii în platformele de testare, încărcare și întreținere a aeronavelor.
Valoarea sa se extinde la aplicațiile New Energy Relay din transportul specializat, unde fiabilitatea ridicată nu este negociabilă.
Valoare pentru cumpărătorii internaționali
- Fiabilitate îmbunătățită a sistemului: Minimizează defecțiunile în timpul zborului și timpul de întreținere, reducând direct costul total de proprietate.
- Optimizare greutate și spațiu: greutatea sub 3 g contribuie la eficiența consumului de combustibil și permite un design avionic mai compact.
- Risc operațional redus: respectarea standardelor de dielectric și izolație ridicate atenuează riscurile de scurtcircuite și incendii electrice.
- Asigurarea aprovizionării pe termen lung: susținută de expertiza YM în producție integrată pe verticală în producția de microswitch-uri și comutatoare basculante pentru aviație, asigurând o calitate constantă și stabilitatea lanțului de aprovizionare.
Procesul de producție și calitate
JCQ-3H500F este fabricat conform unui sistem riguros de management al calității. Procesul începe cu prelucrarea de precizie a carcaselor metalice de calitate militară, urmată de asamblarea automată a contactelor și bobinelor. Fiecare unitate este supusă testării electrice 100% pentru rezistența de contact, timpul de funcționare/eliberare și rezistența dielectrică. Un test final de etanșare ermetică garantează rata de scurgere specificată. Acest proces riguros reflectă calitatea aplicată familiilor noastre de relee de semnal PCB și relee de blocare .
