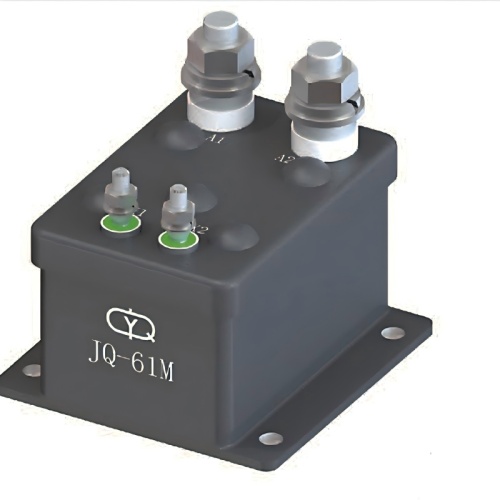

Contactor de aviație militară JQ-61M:
Comutare de putere de înaltă fiabilitate pentru aplicații aerospațiale solicitante
YM introduce Contactorul pentru aviație militară JQ-61M , o componentă de calitate premium concepută pentru comutarea critică a puterii în sistemele de drone, motoarele de aeronave și aplicațiile aerospațiale avansate. Acest contactor de înaltă calitate oferă performanțe și durabilitate excepționale pentru controlul motorului, sistemele de tren și circuitele electrice ale aeronavei. Fabricat cu aceleași standarde de precizie și fiabilitate ca și seria noastră de relee metalice militare și contactoare de aviație de mare putere , JQ-61M reprezintă vârful tehnologiei de comutare pentru mediile în care defecțiunea nu este o opțiune.
Excelență în inginerie și avantaje cheie
JQ-61M este conceput pentru a satisface cele mai stricte cerințe ale sistemelor aerospațiale moderne, încorporând materiale avansate și tehnici de fabricație dezvoltate prin experiența noastră în producerea de relee cu stare solidă și întreruptoare hidraulice .
- Bobina cu consum de energie ultra-scăzut: Funcționare eficientă din punct de vedere energetic, cu un consum de energie a bobinei între 0,3 W și 0,43 W, minimizând generarea de căldură a sistemului și cerințele de putere.
- Performanță de contact și longevitate excepționale: Are rezistență inițială de contact extrem de scăzută (≤50mΩ) pentru o eficiență maximă a puterii. Menține performanța fiabilă chiar și după teste extinse ale ciclului de viață (≤200mΩ), un standard în concordanță cu componentele noastre premium PCB Board Relay .
- Comutare de precizie de mare viteză: Oferă timp de acțiune rapid (≤3ms) și timp de eliberare (≤4ms), asigurând un control precis al timpului esențial pentru sistemele critice de zbor și procesele industriale automatizate.
- Etanșare ermetică de calitate militară: carcasă etanșată avansată, cu o rată maximă de scurgere de ≤10⁻¹ Pa·cm³/s, oferă o protecție superioară împotriva umidității, prafului, substanțelor chimice și variațiilor de presiune, utilizând tehnologie similară supapelor noastre etanșate cu ulei de aviație .
- Durată de viață extinsă: Evaluat pentru 1.000.000 de operațiuni la sarcină nominală maximă (1A, 28V DC), reducând semnificativ frecvența de întreținere și costurile totale ale ciclului de viață pentru sistemele critice.
- Greutate și dimensiune optimizate: Cântărind mai puțin de 3 grame cu o amprentă compactă, ideal pentru aplicații cu spațiu limitat și sensibile la greutate în dronele și avioanele moderne.
- Izolație electrică superioară: rezistență dielectrică ridicată (500 Vrms la presiune normală) și rezistență excelentă de izolație (>500 MΩ) asigură o funcționare sigură și fiabilă în medii electrice complexe alături de componente sensibile precum senzorii de temperatură pentru aviație .
- Gamă largă de temperatură de funcționare: Proiectat pentru a funcționa fiabil în intervale extinse de temperatură, potrivite pentru aplicații aerospațiale.
Specificații tehnice complete
Caracteristici de performanță electrică
- Cerința de putere a bobinei: 0,3 până la 0,43 wați
- Evaluare de contact și rezistență mecanică:
- Sarcină rezistivă standard: 1 amperi la 28 volți CC pentru 1.000.000 de cicluri
- Încărcare de semnal de nivel scăzut: (10-50) microamperi la (10-50) milivolți pentru 1.000.000 de cicluri
- Specificații privind rezistența la contact:
- Valoarea inițială maximă: 50 miliohmi (mΩ)
- Valoarea maximă după testarea vieții: 200 miliohmi (mΩ)
- Parametri de sincronizare dinamică:
- Timp de operare (acțiune): ≤ 3 milisecunde
- Timp de eliberare (renunțare): ≤ 4 milisecunde
- Lățimea minimă a impulsului de excitare a bobinei: 10 până la 50 milisecunde
Proprietăți de mediu, siguranță și fizice
- Tensiune rezistentă dielectrică:
- La presiunea atmosferică standard: 500 volți RMS, 50 Hz
- În condiții de presiune scăzută: 250 volți RMS, 50 Hz
- Rezistenta de izolare:
- Măsurare inițială: > 500 megaohmi (MΩ)
- După testarea de anduranță: > 50 megaohmi (MΩ)
- Masa: mai puțin de 3 grame
- Integritatea etanșării (ermeticitatea): Rata de scurgere maximă admisă: 1 × 10⁻¹ Pa·cm³/s
- Opțiuni de tensiune bobină (DC): Disponibil în tensiuni DC standard pentru aviație. Contactați pentru cerințe specifice sau integrare cu soluții personalizate de conectori pentru aviație militară . Toate specificațiile se referă la 25°C (77°F).
Aplicații primare și cazuri de utilizare în industrie
JQ-61M servește ca un contactor de aviație critic pentru avioane și aplicații industriale specializate în care fiabilitatea și performanța nu pot fi compromise.
- Sisteme aeriene fără pilot (UAS/drone): distribuția energiei, activarea/dezactivarea controlerului motorului, activarea sarcinii utile (camere, senzori, sisteme de comunicație) și gestionarea bateriei în platformele comerciale, industriale și de drone de apărare.
- Sisteme de aeronave cu echipaj: controlul unităților auxiliare de putere (APU), pompelor de combustibil, sistemelor de control al mediului, circuitelor de iluminare și componentelor neesențiale ale motoarelor atât în aeronavele cu aripi fixe, cât și cu aripi rotative.
- Sisteme feroviare și de transport: Integrare în sistemele de control feroviar, echipamente de semnalizare și vehicule de sprijin la sol, unde rezistența ridicată la vibrații și fiabilitatea pe termen lung sunt esențiale.
- Automatizare industrială și energie: desfășurare în panouri de control pentru medii dure, sisteme de energie regenerabilă și utilaje automate, care funcționează adesea împreună cu senzori de presiune militari și relee de putere industriale .
- Echipamente de testare și calificare aerospațială: oferă comutare fiabilă a sarcinii în bancurile de testare și instalațiile de calificare pentru componentele aerospațiale, inclusiv senzorii de presiune pentru transportul aviației și claxonele electronice militare .
- Sisteme militare și de apărare: aplicații critice de comutare în vehicule militare, sisteme de comunicații și echipamente de apărare specializate care necesită fiabilitate conform specificațiilor MIL.
Pași optimi de integrare și implementare
- Evaluarea compatibilității sistemului: Verificați dacă tensiunea circuitului dumneavoastră de control corespunde specificațiilor bobinei JQ-61M. Asigurați-vă că sarcina (curent, tip de tensiune - DC) se încadrează în parametrii nominali de contact.
- Montare mecanică: Montați în siguranță contactorul folosind feronerie adecvată într-o locație care minimizează expunerea la vibrații excesive, șocuri și surse de căldură. Asigurați un spațiu liber adecvat pentru disiparea căldurii.
- Conexiune electrică: Lipiți sau conectați firele la bornele bobinei și la bornele de contact conform schemei furnizate. Utilizați calibrul corespunzător al firului pentru curentul de sarcină. Pentru sistemele cu o logică de control complexă care implică relee de semnal PCB , asigurați-vă izolarea corectă a circuitului.
- Considerații privind protecția mediului: În timp ce contactorul este sigilat ermetic, se recomandă protecție suplimentară pentru panouri sau carcase pentru medii extreme. Sigiliul oferă protecție împotriva contaminării interne.
- Testare pre-operațională: Înainte de integrarea completă a sistemului, testați funcționarea contactorului aplicând tensiunea specificată a bobinei și verificând acțiunea de comutare. Monitorizați încălzirea anormală în timpul funcționării inițiale.
- Integrarea și validarea sistemului: Integrați-vă în sistemul final și efectuați teste funcționale complete în condiții de operare simulate sau reale pentru a valida performanța în întregul pachet operațional așteptat.
Valoare strategică pentru achizițiile B2B
Alegerea JQ-61M de la YM oferă avantaje competitive și operaționale semnificative producătorilor aerospațiali, integratorilor de sisteme și organizațiilor de întreținere.
- Fiabilitate și durată de funcționare îmbunătățită a sistemului: calitatea superioară a construcției și durata de viață extinsă minimizează întreținerea neprogramată și timpul de nefuncționare a sistemului, protejând continuitatea operațională și satisfacția utilizatorului final.
- Încrederea în lanțul de aprovizionare: sursă de la un producător cu experiență dovedită în linii de produse complementare, inclusiv relee de energie noi și relee auto , asigurând o calitate constantă și suport tehnic.
- Optimizarea greutății și a eficienței: Designul ușor și consumul redus de energie ajută produsele finale să atingă obiective stricte de eficiență și performanță, deosebit de valoroase în aplicațiile de aviație și mobilitate.
- Costul total de deținere redus: Durata de viață lungă, fiabilitatea ridicată și prețurile competitive se combină pentru a oferi costuri mai mici pe ciclul de viață în comparație cu alternativele inferioare.
- Parteneriat tehnic și asistență: Acces la expertiza inginerească YM pentru îndrumări specifice aplicației, sfaturi privind integrarea sistemului și asistență pentru depanare, susținut de experiența noastră cu relee de etanșare metalice și componente aerospațiale complexe.
- Asigurarea calității și trasabilitatea: trasabilitatea completă a producției și controlul riguros al calității oferă încredere în performanța componentelor și susțin cerințele de certificare pentru produsele finale.
Procesul de fabricație și asigurarea calității
Fiecare contactor JQ-61M este produs sub un sistem strict de management al calității care asigură consistență, fiabilitate și performanță.
- Fabricare automată de precizie: liniile de asamblare automate de ultimă generație și stațiile de mediu controlat pentru procesele critice, inclusiv sudarea, etanșarea și asamblarea terminalelor asigură acuratețea dimensională și consistența produsului.
- Testare cuprinzătoare în mai multe etape: testare 100% în linie a tuturor parametrilor electrici critici (rezistența de contact, timpul de funcționare/eliberare, funcția bobinei). Eșantionarea riguroasă a loturilor pentru screeningul stresului de mediu (ESS), testarea accelerată a ciclului de viață și verificarea integrității sigiliului.
- Selectarea și controlul avansat al materialelor: Selecția atentă a materialelor pentru contacte, bobine și carcase pe baza unor teste ample. Materialele primite sunt supuse unei inspecții amănunțite pentru a se asigura că respectă specificațiile.
- Documentarea și controlul procesului: Toate procesele de producție sunt documentate și controlate în conformitate cu protocoale certificate de management al calității, similare cu cele utilizate pentru producția noastră de relee polarizate .
- Cultura de îmbunătățire continuă: Analiza sistematică a datelor de producție, a rezultatelor testelor și a feedback-ului privind performanța pe teren conduce la perfecționarea continuă a produselor și a proceselor, asigurând că JQ-61M rămâne în fruntea tehnologiei contactoarelor de aviație.
