Contactor Reliable Aviation Solutions JQ-46FH

Contactor de aviație militară JQ-46FH:

Soluție compactă de comutare a puterii de înaltă fiabilitate

Contactorul pentru aviație militară JQ-46FH este un comutator electromecanic compact, de înaltă performanță, proiectat pentru distribuția critică a puterii în platformele aerospațiale de ultimă generație. Proiectat special pentru aplicațiile în care spațiul, greutatea și fiabilitatea absolută sunt primordiale, acest contactor este o soluție ideală pentru sistemele avansate de drone, managementul motoarelor de aeronave și suitele avionice compacte. Fiind o componentă de precizie din renumita serie de contactoare de aviație militară YM, susține standardele stricte așteptate în industriile de apărare și aviație.

Folosind aceeași excelență în producție aplicată releelor ​​metalice militare și contactoarelor de aviație de mare putere , JQ-46FH oferă performanțe robuste într-o amprentă minimă. Designul său prioritizează managementul termic eficient, etanșarea excepțională a mediului și rezistența la condițiile dure tipice operațiunilor aerospațiale, asigurând o comutare de încredere pe toată durata de viață extinsă.

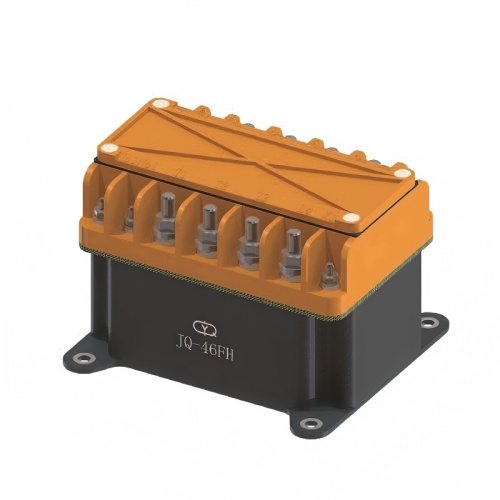

Vizualizarea produsului

Specificatii tehnice

Performanță electrică

• Consumul de energie bobină: 0,3 W - 0,43 W (Optimizat pentru sisteme de control cu ​​consum redus de energie)
• Contact Load & Lifecycle:
  • Nivel de sarcină standard: 1 A la 28 V DC (rezistiv) pentru peste 100.000 de cicluri
  • Capacitate de semnal la nivel scăzut: 10-50μA la 10-50mV pentru peste 100.000 de cicluri
• Rezistenta de contact:
  • Rezistența de contact inițială: ≤ 50mΩ
  • Maxim după testarea de anduranță: ≤ 200mΩ
• Dinamica de comutare:
  • Timp de acționare: ≤ 4 ms
  • Timp de eliberare: ≤ 4 ms
  • Impuls de control minim de încredere: 10-50 ms

Specificații de mediu și fizice

• Rezistenta dielectrica (Hi-Pot):
  • Presiune atmosferică standard: 500 V RMS, 50 Hz
  • Presiune joasă (altitudine mare): 250 V RMS, 50 Hz
• Rezistenta de izolare:
  • Valoare inițială: > 500 MΩ
  • Test după ciclul de viață: > 50 MΩ
• Greutate: < 3 grame (Ultra-ușoară pentru design aerospațial)
• Integritatea etanșării ermetice: Rata de scurgere ≤ 1×10⁻³ Pa·cm³/s
• Condiții de referință: Toate datele de performanță electrică specificate la temperatura ambiantă de 25°C.

Caracteristici și avantaje cheie

• Ultra-compact și ușoară: proiectat cu o amprentă minimă și o greutate sub 3 grame, făcându-l ideal pentru aplicații cu dimensiuni și greutate limitate în drone moderne și avionică avansată, completând gama noastră de relee de placă PCB care economisesc spațiu.
• Fiabilitate de înaltă densitate: în ciuda dimensiunilor sale mici, oferă performanță la nivel maxim pentru peste 100.000 de cicluri operaționale, asigurând fiabilitatea pe termen lung care reduce nevoile de întreținere a sistemului și costul total de proprietate.
• Protecție a mediului de calitate militară: Dispune de etanșare ermetică care oferă o apărare completă împotriva umidității, prafului și agenților corozivi, îndeplinind standardele de protecție la egalitate cu supapele critice sigilate cu ulei de aviație .
• Manevrare versatilă a sarcinii duble: Capabil unic să comute atât sarcinile standard de putere (1A/28VDC) cât și semnalele sensibile de control de nivel scăzut (μA/mV), oferind o flexibilitate de proiectare similară cu releele de semnal PCB specializate.
• Performanță termică optimizată: Designul compact încorporează căi eficiente de disipare termică, asigurând o funcționare stabilă și prevenind degradarea performanței chiar și în medii dificile din punct de vedere termic.
• Vibrații robuste și toleranță la șocuri: Construit pentru a rezista la vibrațiile extreme și profilurile de șocuri comune în mediile aerospațiale, reflectând expertiza YM în fabricarea de componente electronice militare .
• Izolație optimizată în funcție de altitudine: Menține rezistența dielectrică certificată la presiuni atmosferice reduse, garantând siguranța și integritatea performanței pe toată suprafața de zbor a aeronavei.

Procedura de instalare și integrare recomandată

Pentru a asigura performanța optimă a JQ-46FH în sistemul dvs., vă rugăm să urmați aceste instrucțiuni de integrare:

1. Verificare de proiectare: Confirmați că tensiunea de control a aplicației dumneavoastră corespunde specificațiilor bobinei și că curentul de sarcină (maxim 1A la 28VDC) se aliniază cu valoarea nominală a contactului. Luați în considerare gestionarea termică în configurația PCB sau a panoului.
2. Montare mecanică: Montați în siguranță contactorul utilizând caracteristicile furnizate. Pentru montarea PCB, asigurați-vă că aspectul plăcii suportă greutatea componentei și orice cerințe de amortizare a vibrațiilor. Evitați amplasarea în apropierea surselor importante de căldură.
3. Conexiuni electrice:
   • Circuit de control: Conectați bornele bobinei cu un fir calibrat corespunzător.
   • Circuit de sarcină: Pentru comutarea alimentării, utilizați dimensionarea corectă a firului. Pentru aplicațiile de semnal de nivel scăzut, implementați practici de reducere a zgomotului, cum ar fi cablarea ecranată, în concordanță cu instalațiile pentru componente sensibile, cum ar fi senzorii de temperatură pentru aviație .
4. Inspecție și testare pre-operațională: Înainte de a aplica puterea completă a sistemului, inspectați vizual toate conexiunile. Efectuați verificări de bază de continuitate și rezistență a izolației pentru a verifica instalarea corectă.
5. Test funcțional al sistemului: Activați circuitul de control și verificați acțiunea de comutare curată a sarcinii. Măsurați căderea de tensiune dacă este posibil, pentru a confirma rezistența de contact scăzută în circuit.

Scenarii de aplicare

JQ-46FH este proiectat special pentru aplicații de înaltă performanță, sensibile la spațiu în sistemele aerospațiale și de apărare moderne:

• UAV-uri și drone miniaturizate: comutare principală a puterii pentru controlerele de zbor compacte, articulația sarcinii utile (de exemplu, puterea cardanului) și circuite de gestionare a bateriei în care fiecare gram și milimetru cub contează.
• Bucuri de aviație de ultimă generație: distribuție de energie în suite de avionică dense, selecție de mod pentru echipamente de comunicație/navigație și integrare în panouri personalizate de comutare de codificare a aviației militare .
• Sisteme de propulsie electrică: controlul puterii auxiliare în sistemele de propulsie a aeronavelor electrice și hibrid-electrice, inclusiv gestionarea sistemelor auxiliare și a senzorilor.
• Echipament portabil militar și de asistență la sol: comutare fiabilă a instrumentelor de diagnosticare portabile pentru om, seturi de testare instalabile pe teren și alte dispozitive compacte de sprijin la sol.
• Sisteme critice pentru siguranță: potrivite pentru utilizarea în căi de circuite redundante sau sisteme de rezervă, adesea funcționând împreună cu componente precum întrerupătoarele hidraulice și supapele magnetice de aviație pentru a asigura siguranța generală a sistemului.

Valoarea achiziției: JQ-46FH le permite inginerilor să proiecteze sisteme mai compacte, mai ușoare și mai fiabile. Achiziționarea acestei componente de la YM oferă asigurarea calității de la un producător cu o experiență profundă atât în ​​Aviation Contactor for Aircraft , cât și în tehnologiile complementare, simplificând lanțul de aprovizionare și reducând riscul de integrare.

Certificari si conformitate

JQ-46FH este produs în facilități dedicate calității producției aerospațiale. Componenta este proiectată și testată pentru a îndeplini standardele de bază de performanță și fiabilitate ale standardelor relevante din industrie. În timp ce marcajele finale de certificare pot fi adaptate nevoilor programului, procesele noastre asigură alinierea cu:

• Criterii cheie de performanță din specificațiile MIL-STD pentru stresul mediului (vibrații, șoc, temperatură).
• Protocoale acceptate de industrie pentru testarea fiabilității componentelor electromecanice aerospațiale.
• Conformitatea RoHS este disponibilă ca ofertă standard sau la cerere specifică.

Documentația noastră de calitate este concepută pentru a sprijini procesele de calificare a clienților și putem furniza rapoartele de testare necesare pentru integrarea sistemului.

Opțiuni de personalizare

YM oferă personalizare flexibilă pentru platforma JQ-46FH pentru a satisface cerințele unice ale aplicațiilor:

• Adaptare electrică: cerințe specifice de tensiune a bobinei (Vdc) în afara ofertelor standard.
• Interfețe de conectare: lungimi personalizate de cabluri, tipuri de fire sau conectori de aviație militară preatașați.
• Adaptări mecanice: modele alternative de suport de montare sau configurații specifice de pin PCB.
• Testare și verificare: testare suplimentară de acceptare a lotului, ardere extinsă sau furnizarea de rapoarte specifice privind datele de performanță.
• Identificare și marcare: numerotare personalizată a pieselor, coduri de dată sau etichetare specifică clientului pentru o trasabilitate completă.

Proces de producție și asigurare a calității

Fiecare contactor JQ-46FH este fabricat conform unui proces controlat și documentat pentru a asigura o calitate înaltă constantă:

1. Selectarea de precizie a materialelor: Materialele de calitate aerospațială sunt obținute și verificate conform specificațiilor stricte.
2. Micro-producție și asamblare: Componentele miniaturizate sunt asamblate într-un mediu controlat folosind echipamente specializate pentru a asigura acuratețea și consistența.
3. Sigilarea și testarea scurgerilor: Procesul de etanșare ermetică este urmat de testarea obligatorie de detectare a scurgerilor pentru a valida integritatea mediului specificată.
4. Testare de performanță electrică 100%: Fiecare unitate este testată pentru rezistența de contact, timpul de funcționare/eliberare, parametrii bobinei și rezistența dielectrică.
5. Audit de calitate și ambalare: Un audit final de calitate este efectuat înainte ca unitățile să fie ambalate în materiale de protecție, sigure pentru ESD.

Această abordare riguroasă este aplicată în producția noastră, fie pentru contactoare compacte precum JQ-46FH sau pentru releele noastre cu stare solidă și alte componente de precizie.
