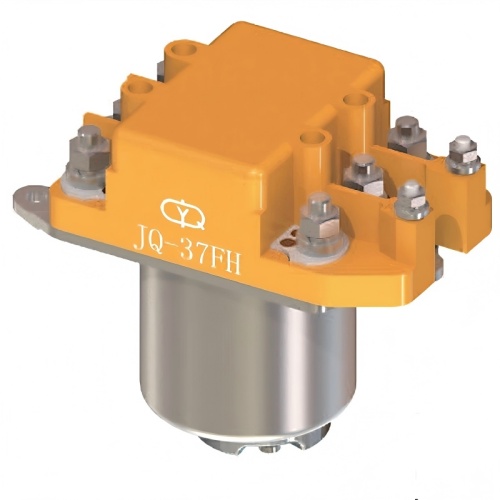

Contactor de aviație militară JQ-37FH:
Înlocuire directă pentru TK C133A0A/E911 cu specificații îmbunătățite
Contactorul de aviație militară YM JQ-37FH este proiectat ca un înlocuitor premium cu funcție de adaptare a formațiunii pentru contactoarele vechi TK C133A0A și E911, oferind fiabilitate superioară și performanță modernă, menținând în același timp o compatibilitate perfectă mecanică și electrică. Proiectat pentru aplicații aerospațiale esențiale, inclusiv sisteme de drone, motoare de aeronave și subsisteme de aviație, acest contactor de înaltă calitate oferă comutare excepțională a puterii pentru comenzile motoarelor, sistemele feroviare și distribuția electrică a aeronavei. Fiind o componentă cheie în portofoliul aerospațial cuprinzător al YM, se integrează perfect cu releele noastre metalice militare , conectorii de aviație și întrerupătoarele hidraulice , oferind o soluție de modernizare fiabilă pentru sistemele vechi.
Vizualizarea produsului și documentația tehnică
Avantaje tehnice și caracteristici de performanță
Inginerie modernă pentru îmbunătățirea sistemului moștenit
- Compatibilitate perfectă: Înlocuire mecanică și electrică directă pentru contactoarele TK C133A0A și E911 fără modificări sau adaptări ale sistemului.
- Design eficient energetic: consumul de energie ultra-scăzut al bobinei (0,3-0,43 W) reduce sarcina termică și îmbunătățește eficiența generală a sistemului.
- Durată de viață extinsă: Evaluat pentru 1.000.000 de operațiuni la sarcină maximă (1A, 28V DC rezistiv) cu 1.000.000 de cicluri suplimentare la comutare la nivel scăzut (10-50µA, 10-50mV).
- Performanță electrică superioară: rezistența de contact excepțional de scăzută (≤50mΩ inițială, ≤200mΩ după testarea de viață) minimizează pierderea de putere și căderea de tensiune.
- Comutare de mare viteză: timpi de acțiune și eliberare rapidi (≤4 ms) cu control precis al impulsului stimulativ de 10-50 ms pentru sincronizarea precisă a sistemului.
- Etanșare de mediu de calitate militară: Construcția ermetică cu rata de scurgere ≤10⁻³ Pa·cm³/s oferă protecție superioară împotriva umidității, contaminanților și elementelor corozive.
- Rezistență dielectrică îmbunătățită: Rezistă 500 Vr.ms la presiune normală și 250 Vr.ms la presiune joasă (50 Hz), cu rezistență de izolație care depășește 500 MΩ.
- Design aerospațial optimizat pentru greutate: menține specificațiile critice de greutate la sub 3 grame, oferind în același timp fiabilitate îmbunătățită față de componentele vechi.
Fabricat cu aceeași inginerie de precizie ca și releele noastre de placă PCB și releele cu stare solidă , JQ-37FH reprezintă fiabilitatea modernă pentru sistemele aerospațiale vechi.
Specificatii tehnice complete
Parametrii de performanță electrică
- Cerința de putere a bobinei: 0,3W - 0,43W
- Evaluarea contactului: 1A la 28V DC (sarcină rezistivă)
- Speranța de viață a contactului: 1×10⁶ operațiuni la sarcina nominală; 1×10⁶ operații la nivel scăzut de sarcină
- Rezistență de contact: Valoarea inițială ≤50mΩ; După testare de viață ≤200mΩ
- Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4 ms
- Rezistenta dielectrica: 500Vr.ms @ presiune atmosferica normala (50Hz); 250 Vr.ms la presiune joasă (50 Hz)
- Rezistență de izolație: >500MΩ @ presiune normală; >50MΩ după testarea de viață la nivel înalt
- Specificații puls de control: lățimea impulsului stimulativ 10-50 ms pentru o acționare fiabilă
Specificații fizice și de mediu
- Greutate: mai puțin de 3 grame
- Performanță de etanșare: Rata de scurgere ≤10⁻³ Pa·cm³/s
- Temperatura de referință: Specificațiile de tensiune a bobinei sunt referite la 25°C
- Compatibilitate: Înlocuire directă pentru sistemele de contactoare TK C133A0A și E911
- Construcție: Materiale de calitate militară cu tehnologie avansată de etanșare ermetică
Procedura de integrare și înlocuire a sistemului
- Verificarea sistemului: Confirmați modelul de contactor existent ca TK C133A0A sau E911 și validați compatibilitatea sistemului electric cu specificațiile JQ-37FH.
- Proceduri de siguranță: Implementați protocoale adecvate de blocare/etichetare pentru a deconecta sistemul în siguranță înainte de a începe lucrările de înlocuire.
- Îndepărtarea componentelor vechi: Scoateți cu atenție contactorul existent, documentând toate conexiunile firelor, detaliile de montare și orientarea.
- Instalare de înlocuire directă: Instalați JQ-37FH folosind hardware de montare original în exact aceeași poziție și orientare.
- Reconectare electrică: Reconectați toate firele la bornele corespunzătoare utilizând tehnici de cablare de calitate aerospațială, urmând standarde similare cu instalațiile de conectori pentru aviație militară .
- Testare cuprinzătoare: Restabiliți alimentarea și efectuați teste funcționale amănunțite, inclusiv verificarea funcționării contactului, validarea timpului și verificări complete ale integrării sistemului.
Medii de aplicație și cazuri de utilizare
Modernizare compatibilă între sistemele aerospațiale
- Sisteme electrice vechi ale aeronavelor: Înlocuirea directă a aeronavelor vechi care necesită înlocuire fiabilă TK C133A0A/E911 pentru programele de întreținere și modernizarea sistemului.
- Platforme moderne de drone și UAV: managementul puterii pentru sistemele de propulsie, controlerele de zbor și integrarea sarcinii utile, acolo unde fiabilitatea depășește capacitățile componentelor vechi.
- Aplicații de control al motoarelor de aeronave: Integrare în sistemele de management al motorului, unitățile de control al combustibilului și circuitele de aprindere atât pentru platformele de aeronave vechi, cât și pentru cele actualizate.
- Modernizarea echipamentelor de sprijin la sol: modernizarea echipamentelor de testare, a platformelor de întreținere și a unităților de alimentare la sol cu componente de fiabilitate îmbunătățită.
- Sisteme de transport feroviar și specializate: aplicații în sistemele de control al transportului care necesită fiabilitate aerospațială, adesea integrate cu senzori de temperatură ai aviației și senzori de presiune militari pentru monitorizarea completă a sistemului.
Similar cu noile relee de energie concepute pentru tehnologiile de transport emergente, JQ-37FH abordează limitările sistemului vechi cu soluții de inginerie moderne.
Avantajele achizițiilor și valoarea operațională
- Timp de nefuncţionare a sistemului minimizat: capacitatea de înlocuire directă reduce semnificativ timpul de nefuncţionare a aeronavei sau echipamentelor în timpul operaţiunilor de întreţinere.
- Fiabilitate îmbunătățită a sistemului: specificațiile îmbunătățite oferă performanțe superioare în comparație cu componentele originale învechite, reducând frecvența viitoare de întreținere.
- Calea de modernizare rentabilă: evită reproiectările costisitoare ale sistemului, oferind o soluție de upgrade complet compatibilă pentru instalațiile existente.
- Securitatea lanțului de aprovizionare: producția constantă de către YM asigură aprovizionare fiabilă față de disponibilitatea incertă a componentelor vechi TK C133A0A/E911.
- Compatibilitate tehnică perfectă: menține interoperabilitatea completă cu sistemele existente, oferind în același timp caracteristici de performanță îmbunătățite.
- Păstrarea specificațiilor de greutate: Menține parametrii de greutate inițiali critici pentru echilibrul aerospațial și calculele de performanță.
Standarde de calitate și excelență în producție
JQ-37FH este fabricat în facilități care implementează sisteme de management al calității aerospațiale aliniate cu standardele industriei. În timp ce mențin compatibilitatea perfectă cu instalațiile TK C133A0A/E911, procesele noastre de producție încorporează îmbunătățiri moderne de fiabilitate și protocoale de testare cuprinzătoare. Fiecare contactor este supus unei verificări riguroase pentru a se asigura că îndeplinește sau depășește specificațiile originale, oferind în același timp caracteristici de performanță îmbunătățite pentru o durată de viață extinsă.
Personalizare și asistență specifică aplicației
Deși este conceput ca un înlocuitor direct, YM oferă suport de inginerie pentru cerințele modificate bazate pe platforma JQ-37FH:
- Configurații alternative de tensiune și rezistență a bobinei
- Marcare și identificare personalizate conform cerințelor documentației clientului
- Protocoale extinse de testare și calificare de mediu
- Pachete cuprinzătoare de documentație, inclusiv rapoarte de testare și certificate
- Soluții de ambalare specializate pentru nevoi specifice de logistică și manipulare
Experiența noastră vastă cu relee de semnal PCB personalizate și relee de blocare permite adaptarea precisă la cerințele specifice ale aplicațiilor, menținând în același timp compatibilitatea deplină cu sistemele vechi
