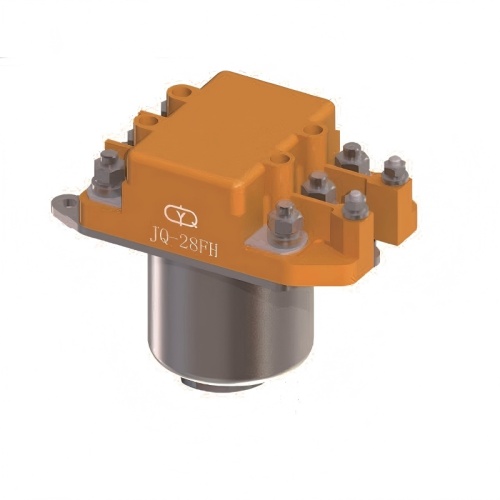

Contactor de aviație militară JQ-28FH:
Soluție de comutare a puterii de înaltă fiabilitate pentru aplicații solicitante
YM prezintă Contactorul pentru aviație militară JQ-28FH , o componentă de comutare de calitate premium, de înaltă precizie, concepută pentru aviație, drone și sisteme aerospațiale critice. Conceput pentru a îndeplini standardele militare stricte, acest contactor asigură fiabilitate, durabilitate și performanță excepționale în controlul motoarelor, actuatoarelor și circuitelor de mare putere din aeronave, trenuri și mașini industriale specializate. Ca o componentă de bază alături de seria noastră de relee metalice militare și supape magnetice de aviație , JQ-28FH întruchipează angajamentul nostru față de inginerie avansată pentru medii severe.
Caracteristici și avantaje
JQ-28FH se remarcă pe piață datorită designului său specializat pentru scenarii cu vibrații ridicate și fiabilitate ridicată. Împărtășește același etos riguros de producție ca și liniile noastre de relee pentru automobile și relee de putere industriale , dar este optimizat pentru aplicații aeriene.
- Bobina cu consum de energie ultra-scăzut: Funcționare eficientă din punct de vedere energetic, cu un consum de putere a bobinei de numai (0,3~0,43)W, reducând căldura sistemului și consumul de energie.
- Fiabilitate excepțională a contactului: Prezintă rezistență de contact extrem de scăzută (inițial ≤50mΩ) și menține performanța stabilă chiar și după teste extinse ale ciclului de viață (≤200mΩ post-test), asigurând un semnal consistent și o integritate a puterii.
- Comutare de mare viteză: timpii rapidi de acțiune și de eliberare (≤4 ms) permit un control precis, crucial pentru sistemele de zbor și procesele automate.
- Construcție robustă și etanșă: Dispune de o etanșare ermetică cu o rată de scurgere ≤10⁻¹ Pa·cm³/s, protejând componentele interne de umiditate, praf și condiții variabile de presiune, similar cu protecția oferită de supapa noastră etanșată cu ulei de aviație .
- Durabilitate de calitate militară: Proiectat pentru o durată lungă de viață, cu un număr mare de cicluri operaționale (1x10⁶ operațiuni la sarcina nominală), potrivindu-se cu fiabilitatea așteptată de la claxonul electronic militar și componentele senzorului.
- Design ușor: Cântărind mai puțin de 3 grame, este ideal pentru aplicații sensibile la greutate în drone și avioane.
Specificatii tehnice
Parametrii electrici
- Consum de energie bobină: (0,3 ~ 0,43)W
- Contact Load & Life:
- Rezistiv: 1A, 28V DC, 1 x 10⁶ operațiuni.
- Nivel scăzut: (10~50)μA, (10~50)mV, 1 x 10⁶ operațiuni.
- Rezistenta de contact:
- Valoarea inițială: ≤ 50mΩ.
- Test după viață: ≤ 200mΩ.
- Parametri de timp:
- Timp de acțiune: ≤ 4 ms.
- Timp de eliberare: ≤ 4 ms.
- Lățimea impulsului de stimulare: (10~50) ms.
Specificații de izolare și mediu
- Tensiune rezistentă dielectrică:
- La presiunea atmosferică normală: 500Vr.ms, 50Hz.
- La presiune joasă: 250 Vr.ms, 50 Hz.
- Rezistenta de izolare:
- La presiunea atmosferică normală: >500 MΩ.
- După testul de viață la nivel înalt: >50 MΩ.
- Greutate: < 3g.
- Etanșeitate (etanșare): Rata de scurgere ≤ 10⁻¹ Pa·cm³/s.
- Tensiune bobină (Vcc) la 25°C: Evaluări standard disponibile; vă rugăm să întrebați pentru opțiuni specifice de tensiune.
Scenarii de aplicare
Contactorul de aviație JQ-28FH pentru avioane este o componentă versatilă concepută pentru sistemele în care defecțiunea nu este o opțiune.
- Vehicule aeriene fără pilot (drone): distribuția energiei, controlul motoarelor și activarea sarcinii utile în dronele de supraveghere, livrare și inspecție industrială.
- Aeronave cu echipaj și fără pilot: controlul sistemelor auxiliare, al luminii, al pompelor de combustibil și al componentelor neesențiale ale motorului.
- Sisteme de asistență la sol și cale ferată: integrare în panouri de control de înaltă fiabilitate pentru trenuri și unități de alimentare la sol, completând componente precum întrerupătorul hidraulic .
- Mașini industriale specializate: utilizate în sisteme automate care necesită comutare rapidă și fiabilă în condiții de funcționare continuă sau în medii dure.
- Echipamente de testare și măsurare: asigurarea unui control precis al circuitului în platformele de testare de calitate pentru aviație și echipamentele de calibrare a senzorilor, cum ar fi cele care utilizează senzori de presiune pentru aviație .
Cum se integrează contactorul JQ-28FH
- Verificarea compatibilității sistemului: Verificați dacă tensiunea circuitului dumneavoastră de control se potrivește cu tensiunea specificată a bobinei contactorului. Asigurați-vă că sarcina (curent, tip de tensiune - DC) se încadrează în parametrii nominali ai sarcinii de contact.
- Montare mecanică: Montați în siguranță contactorul folosind feronerie adecvată într-o locație care minimizează expunerea la vibrații sau șocuri excesive, departe de sursele directe de căldură.
- Conexiune electrică: Lipiți sau conectați firele la bornele bobinei și la bornele de contact conform diagramei furnizate. Utilizați cablaj de calibre adecvat pentru curentul de sarcină. Pentru sistemele care implică mai multe elemente de control, cum ar fi un releu de semnal PCB , asigurați-vă izolarea corectă a circuitului.
- Etanșare și protecție a mediului: Dacă este utilizat în medii expuse, asigurați-vă că panoul sau carcasa oferă protecție suplimentară. Garnitura proprie a contactorului este proiectată pentru protecție internă.
- Testare funcțională: Înainte de integrarea completă a sistemului, testați funcționarea contactorului aplicând tensiunea bobinei și verificând acțiunea de comutare și controlul sarcinii. Monitorizați orice încălzire anormală.
- Integrarea și validarea sistemului: Integrați în sistemul final și efectuați teste funcționale complete în condiții de operare simulate sau reale pentru a valida performanța.
Valoare pentru cumpărătorii B2B
Alegerea JQ-28FH de la YM oferă avantaje tangibile de afaceri și operaționale:
- Fiabilitate îmbunătățită a sistemului: Minimizează timpul de nefuncționare și costurile de întreținere în aplicațiile critice, protejându-vă reputația produsului final.
- Încredere în lanțul de aprovizionare: sursă de la un producător cu experiență într-o gamă largă, de la releu cu stare solidă la sisteme complexe de conectori pentru aviație militară , asigurând compatibilitatea și suportul componentelor.
- Optimizarea greutății și a eficienței: Designul ușor și cu putere redusă ajută produsul dvs. final să atingă obiectivele stricte de eficiență și performanță, cruciale în sectoarele aviației și mobilității.
- Costul total de deținere redus: ciclul de viață lung și construcția durabilă înseamnă mai puține înlocuiri pe durata de viață a echipamentului dumneavoastră.
- Simplificarea conformității: Construit pentru a îndeplini standardele de referință înalte ale industriei, ajutând procesul de certificare a propriului produs pentru piețele solicitante.
Producție și asigurare a calității
Fiecare contactor JQ-28FH este produs conform unui sistem strict de management al calității. Procesul nostru de producție presupune:
- Prelucrare și asamblare de precizie în medii controlate.
- Testare de performanță electrică 100%, inclusiv rezistența de contact, rezistența de izolație și timpul de acționare.
- Ciclul de viață bazat pe loturi și teste de stres de mediu (inclusiv verificări ale integrității sigiliului) pentru a valida afirmațiile de durabilitate.
- Trasabilitate pe tot parcursul procesului de fabricație, asigurând o calitate consistentă și facilitând orice analiză necesară.
Această abordare riguroasă este aplicată în toate liniile de produse YM, inclusiv în producția noastră de noul releu energetic și microcomutator de aviație , garantând componente în care puteți avea încredere.
