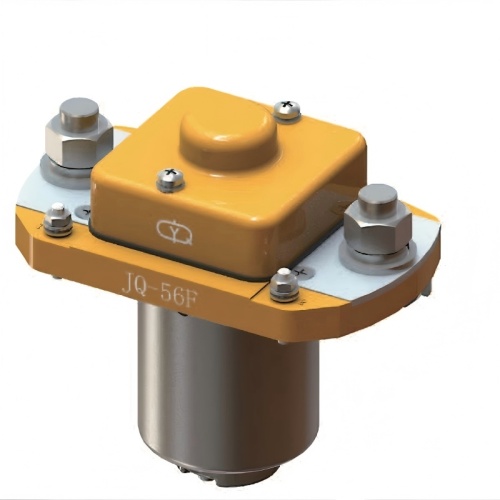

Contactor unic pentru avioane de încredere JQ-56F

Prezentare generală a produsului

Contactorul de aviație militară YM JQ-56F reprezintă un vârf de fiabilitate în managementul puterii aerospațiale. Proiectat special pentru cele mai solicitante medii din drone, motoare de aeronave și sisteme de aviație, acest contactor etanș ermetic asigură controlul sigur al circuitului electric în cazul în care performanța nu este negociabilă. Ca parte a portofoliului cuprinzător de componente de aviație YM, care include conectori pentru aviație militară și senzori de temperatură pentru aviație , JQ-56F este construit pentru a se integra perfect în sisteme complexe care necesită o fiabilitate fără compromisuri, cum ar fi cele care utilizează întrerupătoare hidraulice și supape magnetice pentru aviație .

Imagini de produs

Specificatii tehnice

Proiectat cu precizie pentru aplicații aviatice, JQ-56F are:

• Consumul de energie al bobinei: 0,3W până la 0,43W pentru încărcare minimă a sistemului și generare de căldură
• Sarcina de contact și durata de viață electrică:
  • Sarcină rezistivă: 1A la 28V DC pentru operațiuni de 1×10⁶
  • Sarcină la nivel scăzut: (10~50)μA la (10~50)mV pentru operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; test post-viață ≤200mΩ
• Viteza de comutare: timp de acțiune ≤4ms, timp de eliberare ≤4ms (tipic ≤3ms); lățimea impulsului de stimulare (10~50)ms
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune normala); 250 V RMS la 50 Hz (presiune joasă)
• Rezistenta de izolatie: >500MΩ initial; >50MΩ după testarea de anduranță
• Greutate: <3g pentru reduceri critice de greutate
• Performanță de etanșare: Rata de scurgere ≤1,0×10⁻³ Pa·cm³/s (etanșare ermetică)
• Temperatura de funcționare: Evaluată pentru condiții standard de 25°C

Caracteristici și avantaje ale produsului

1. Etanșare ermetică avansată cu metal: Folosind tehnologia proprie de etanșare cu metal , identică cu cea utilizată în releele noastre metalice militare , asigurând o protecție completă împotriva umidității, prafului și variațiilor de presiune.
2. Durabilitate extremă a mediului: Proiectat pentru a rezista la vibrații severe, șocuri și fluctuații de temperatură întâlnite în operațiunile aerospațiale.
3. Fiabilitate ridicată și durată lungă de viață: Peste un milion de operațiuni garantează întreținere redusă și costul total de proprietate - un standard pentru releele noastre industriale de putere .
4. Design de precizie cu putere redusă: bobina optimizată minimizează căldura, completând managementul termic în sistemele care utilizează electrovalve de aer rece pentru aviație .
5. Performanță superioară a contactului: contactele speciale din aliaj asigură un arc minim și o rezistență stabilă pe toată durata de viață.

Pași de integrare și instalare

Pentru performanțe optime, urmați acești pași cheie de integrare:

1. Verificarea compatibilității sistemului: Verificați că tensiunea de control se potrivește cu specificațiile bobinei și curentul de sarcină (de exemplu, conducerea unei supape etanșate cu ulei de aviație ) este în limitele nominale.
2. Montare sigură: Instalați folosind suporturi desemnate, evitând zonele cu căldură ridicată și stresul terminal.
3. Cablajul adecvat: Conectați semnalele de control la bornele bobinei și încărcați puterea prin contactele principale; respectați polaritatea DC.
4. Testare pre-operațională: Efectuați teste de continuitate și rezistență a izolației înainte de integrarea completă.
5. Validarea sistemului: Efectuați teste funcționale în condiții operaționale simulate în cadrul ansamblului final.

Scenarii de aplicare

• Vehicule aeriene fără pilot (UAV): distribuție de energie pentru motoare, sarcini utile și avionică
• Sisteme de motoare de aeronave: controlul pompelor de combustibil, a aprinderii și unităților de putere auxiliare
• Managementul energiei aviatice: comutare secundară a puterii în panourile de distribuție alături de ampermetrele aviației
• Electronică militară și de apărare: sisteme critice pentru misiune în comunicații, radar și suite EW
• Echipamente de testare aerospațială: Suport la sol și aparate de testare pentru validarea sistemului

Propunere de valoare: JQ-56F îmbunătățește fiabilitatea sistemului, reduce costurile de întreținere și asigură conformitatea cu standardele stricte ale aviației, contribuind direct la eficiența operațională și la succesul misiunii.

Certificari si conformitate

Fabricat conform unui sistem de calitate conceput pentru a îndeplini standardele industriei aerospațiale. În timp ce certificările specifice depind de aplicație, procesele noastre asigură trasabilitatea și consecvența performanței comparabile cu specificațiile militare, așa cum se vede în gama noastră, inclusiv senzorii de presiune militare și comutatoarele de codare pentru aviație .

Opțiuni de personalizare

Oferim soluții personalizate pentru a îndeplini cerințele unice ale aplicației:

• Configurații personalizate ale tensiunii bobinei
• Cabluri specializate și interfețe de conector compatibile cu sistemele de conectori de aviație militară
• Configurații de montare modificate
• Protocoale de testare specifice aplicației

Proces de producție și asigurare a calității

1. Selectarea materialelor: materiale de calitate aerospațială pentru toate componentele critice
2. Fabricare de precizie: Asamblare automată în medii controlate
3. Etanșare ermetică: Etanșare specializată care asigură protecția mediului
4. Testare electrică 100%: testare cuprinzătoare a tuturor parametrilor electrici
5. Validare de mediu: testare pe lot pentru vibrații, termică și integritatea etanșării

Acest control de la capăt la capăt, aplicat în mod egal releelor ​​noastre cu stare solidă și comutatoarelor basculante pentru aviație , asigură că fiecare JQ-56F îndeplinește cele mai înalte standarde de fiabilitate.
