Contactoare durabile de calitate militară JQ-40F 27V

Prezentare generală a produsului

Contactorul de aviație militară YM JQ-40F este o componentă de management al energiei de calitate premium, proiectată pentru cele mai solicitante medii aerospațiale. Proiectat special pentru sisteme de drone, motoare de aeronave și electronice de aviație, acest contactor închis ermetic oferă o fiabilitate excepțională în aplicațiile critice. Ca parte integrantă a portofoliului cuprinzător de componente de aviație YM, care include conectori pentru aviație militară și senzori de temperatură pentru aviație , JQ-40F este construit pentru a funcționa perfect cu sisteme complementare, cum ar fi întrerupătoarele hidraulice și supapele magnetice pentru aviație , asigurând integritatea completă a sistemului.

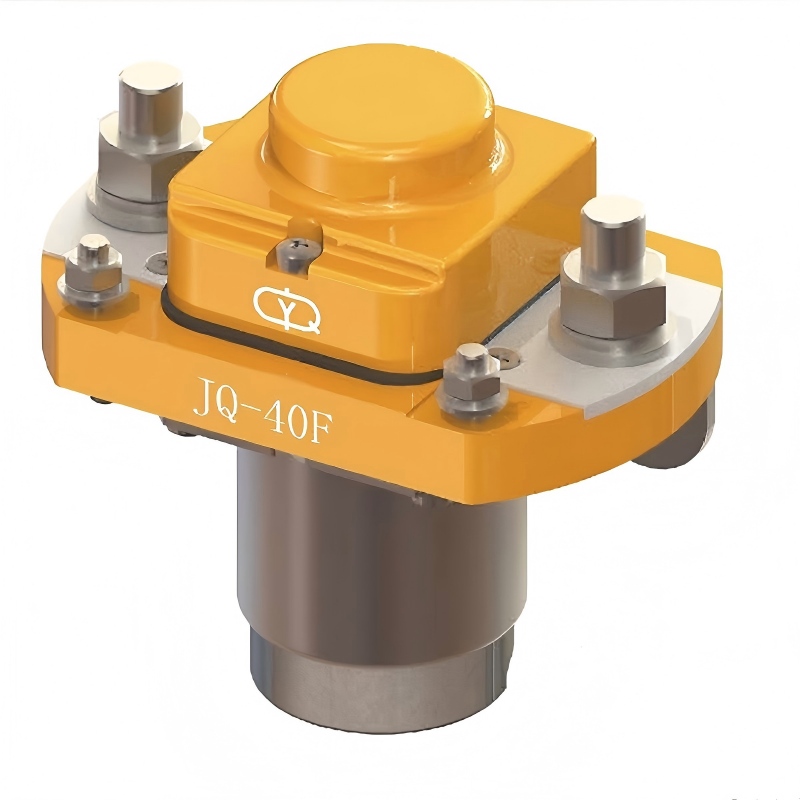

Imagini de produs

Specificatii tehnice

Proiectat cu precizie pentru fiabilitatea aerospațială, JQ-40F are:

• Consumul de energie al bobinei: interval de funcționare de la 0,3 W la 0,43 W
• Sarcina de contact și durata de viață electrică:
  • Sarcină rezistivă: 1A la 28V DC pentru operațiuni de 1×10⁶
  • Sarcină la nivel scăzut: (10-50)μA la (10-50)mV pentru operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; după testarea pe durata de viață ≤200mΩ
• Performanță de comutare: timp de acțiune ≤4ms, timp de eliberare ≤4ms (tipic ≤3ms); necesită (10-50) ms lățimea impulsului stimulativ
• Rezistenta dielectrica: 500V RMS @ 50Hz (presiune normala); 250 V RMS la 50 Hz (presiune joasă)
• Rezistență de izolație: >500MΩ inițial; >50MΩ după testarea de anduranță
• Greutate: Sub 3 grame pentru aplicații sensibile la greutate
• Performanță de etanșare: Rata de scurgere ≤1,0×10⁻³ Pa·cm³/s (etanșare ermetică)
• Condiții de funcționare: Evaluat pentru o temperatură standard de 25°C

Caracteristici și avantaje ale produsului

1. Etanșare ermetică avansată cu metal: Încorporează tehnologia proprie de etanșare metalică utilizată în releele noastre metalice militare , oferind protecție completă a mediului împotriva umidității, prafului și variațiilor de presiune.
2. Durabilitate extremă a mediului: Proiectat pentru a rezista la vibrații severe, șocuri și stres termic tipic în operațiunile aerospațiale.
3. Durată de viață operațională extinsă: Evaluat pentru peste un milion de operațiuni, reducând semnificativ cerințele de întreținere și costul total de proprietate, în concordanță cu standardele noastre privind releele de putere industriale .
4. Performanță termică optimizată: designul bobinei de putere redusă minimizează generarea de căldură, făcându-l compatibil cu sistemele de management termic care utilizează electrovalve de aer rece pentru aviație .
5. Tehnologie superioară de contact: contactele speciale din aliaj asigură un arc minim și o performanță electrică stabilă pe toată durata de viață.

Ghid de instalare și integrare

Pentru performanțe optime, urmați acești pași de integrare:

1. Evaluarea compatibilității sistemului: Verificați că tensiunea de control se potrivește cu specificațiile bobinei și curentul de sarcină (de exemplu, pentru operarea supapelor etanșate cu ulei de aviație ) se încadrează în parametrii nominali.
2. Instalare de montare sigură: Instalați folosind punctele de montare desemnate, evitând zonele cu temperaturi ridicate și prevenind solicitarea terminalelor.
3. Conexiune de cablare de precizie: Conectați semnalele de control la bornele bobinei și direcționați puterea sarcinii prin contactele principale; respectați polaritatea DC acolo unde este cazul.
4. Verificare pre-operațională: Efectuați teste complete de continuitate și rezistență a izolației înainte de integrarea sistemului.
5. Testarea de validare a sistemului: Efectuați teste funcționale în condiții operaționale simulate în cadrul întregului ansamblu.

Scenarii de aplicare

• Sisteme de vehicule aeriene fără pilot: managementul puterii pentru sistemele de propulsie, sarcină utilă și avionică
• Sisteme de control al motoarelor aeronavei: managementul livrării combustibilului, circuitelor de aprindere și sistemelor auxiliare de alimentare
• Rețele de distribuție a energiei de aviație: comutare secundară a puterii în panourile de distribuție alături de ampermetrele de aviație
• Electronică militară și de apărare: sisteme critice pentru misiune în platforme de comunicații, radar și război electronic
• Testare aerospațială și asistență la sol: sisteme de validare și echipamente de întreținere pentru sistemele de aeronave

Propunere de valoare: JQ-40F îmbunătățește fiabilitatea sistemului, reduce costurile ciclului de viață prin intervale de întreținere extinse și asigură conformitatea cu standardele stricte de aviație - oferind avantaje operaționale măsurabile și asigurarea misiunii pentru echipele de achiziții.

Certificari si conformitate

Fabricat sub sisteme de calitate concepute pentru a satisface cerințele industriei aerospațiale. În timp ce certificările specifice variază în funcție de aplicație, procesele noastre de producție asigură consistența performanței și trasabilitatea completă comparabilă cu specificațiile militare, așa cum s-a demonstrat în gama noastră de produse, inclusiv senzori de presiune militare și comutatoare de codificare pentru aviație .

Opțiuni de personalizare

Oferim personalizare flexibilă pentru a îndeplini cerințele specifice aplicației:

• Configurații personalizate ale tensiunii bobinei
• Cabluri specializate și interfețe de conector compatibile cu sistemele de conectori de aviație militară
• Configurații de montare modificate pentru cerințe unice de instalare
• Protocoale de testare și validare specifice aplicației
• Marcare personalizată și identificare pentru trasabilitate

Proces de producție și asigurare a calității

1. Selectarea și verificarea materialelor: Materiale de calitate aerospațială cu trasabilitate completă pentru toate componentele critice
2. Fabricare de precizie: Asamblare automată în medii controlate care asigură o calitate constantă
3. Proces de etanșare ermetică: tehnici de etanșare specializate pentru protecția completă a mediului
4. Testare electrică cuprinzătoare: testare 100% a tuturor parametrilor electrici, inclusiv rezistența de contact și caracteristicile de sincronizare
5. Validare de mediu: testare pe lot pentru rezistența la vibrații, ciclul termic, toleranța la șocuri și verificarea integrității etanșării

Această abordare riguroasă a calității, aplicată în mod egal releelor ​​noastre cu stare solidă și comutatoarelor basculante pentru aviație , asigură că fiecare JQ-40F îndeplinește cele mai înalte standarde de fiabilitate așteptate în aplicațiile aerospațiale.
