JKB-53A / TKE-53A Releu metalic închis ermetic - Contactor de aviație militară
YM prezintă releul militar etanșat cu metal JKB-53A / TKE-53A , proiectat pentru fiabilitate maximă în cele mai solicitante aplicații aerospațiale și de apărare. Acest releu metalic de înaltă calitate JKB-53A / TKE-53A pentru uz militar este conceput pentru a îndeplini cerințele stricte ale specificațiilor MIL, oferind durabilitate și precizie de neegalat pentru sistemele critice. Fiind un Contactor de aviație militară de prim rang, acesta asigură performanțe sigure în avionică, sisteme de arme, comenzi ale motorului și platforme fără pilot.
Construit cu o carcasă metalică închisă ermetic, acest releu Precision JKB-53A TKE-53A pentru sisteme aerospațiale și militare oferă o protecție excepțională împotriva mediilor dure, inclusiv temperaturi extreme, altitudine mare, umiditate și șocuri. Este componenta de încredere pentru conectivitate critică în cazul în care eșecul nu este o opțiune.

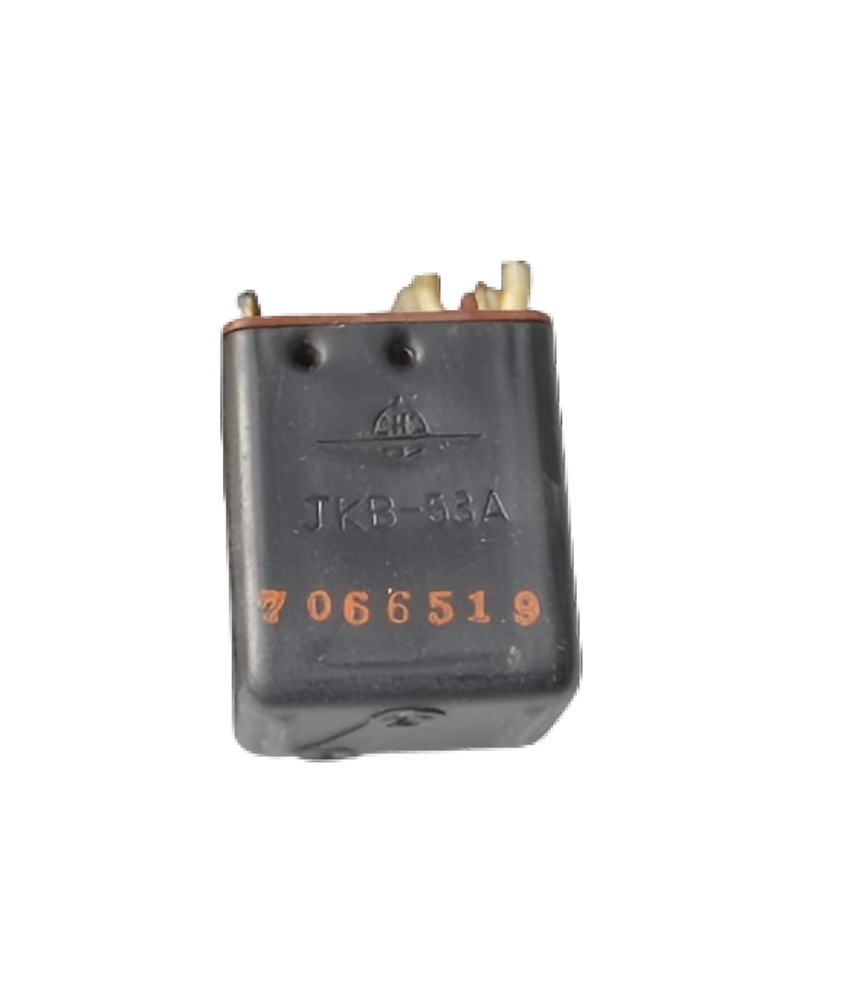

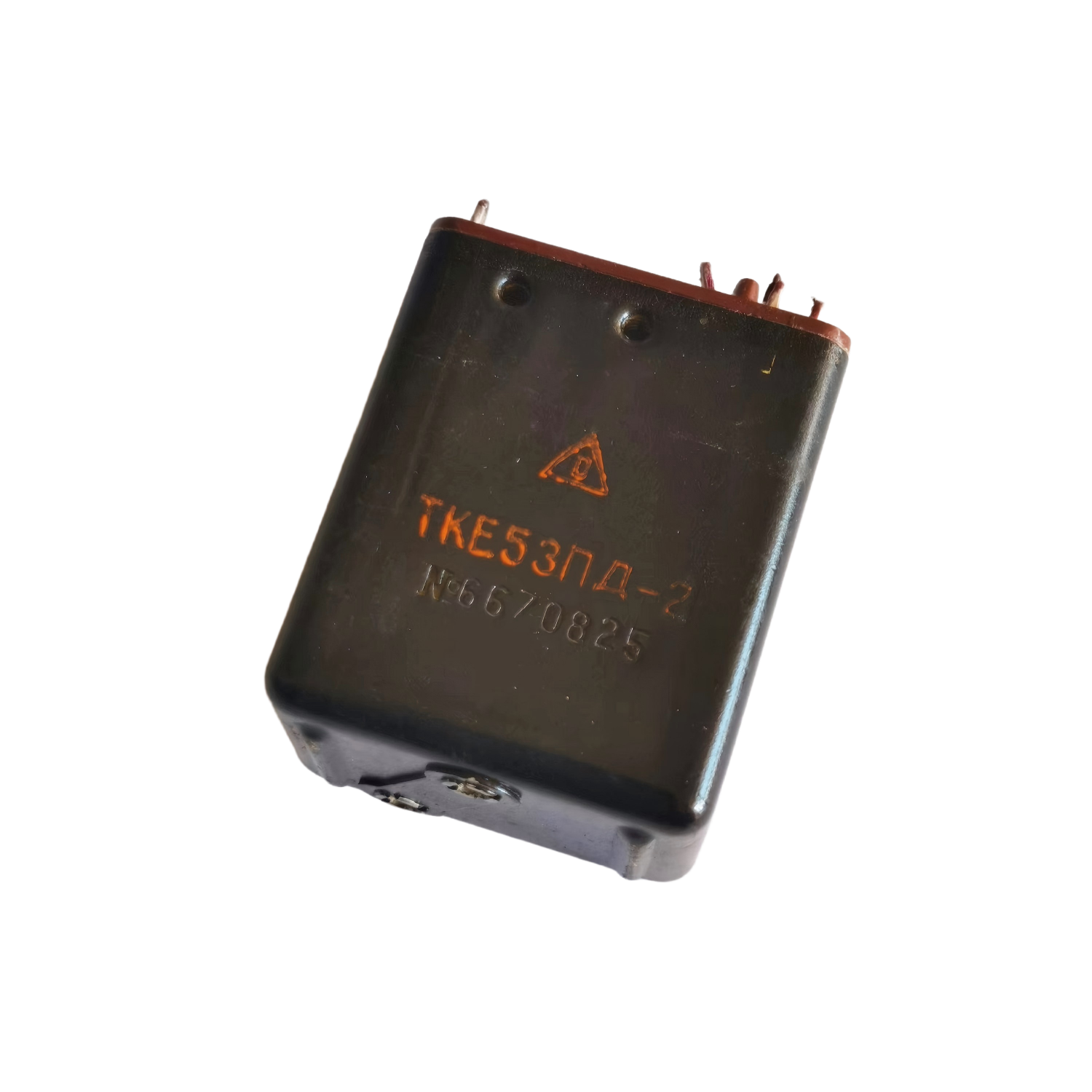

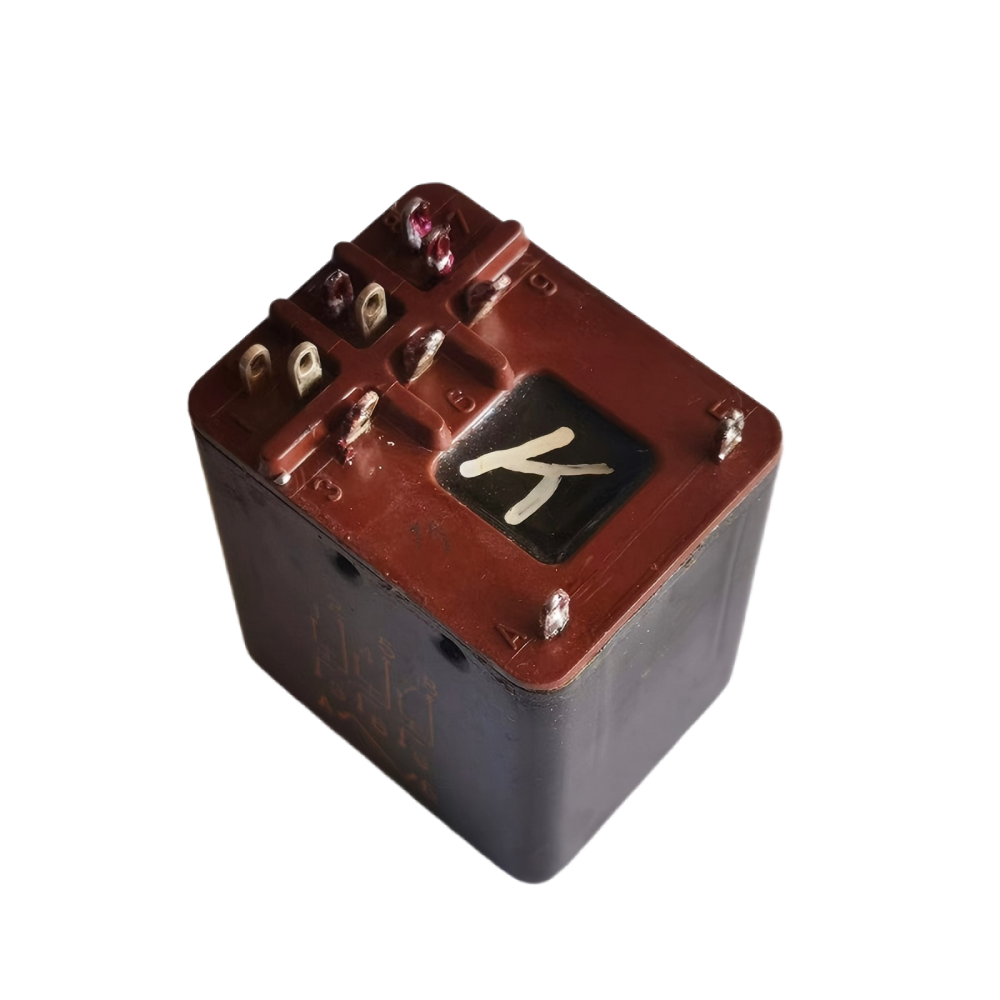

Documentație vizuală a produsului
Caracteristici de bază și avantaje competitive
Contactorul nostru durabil pentru aviație militară JKB-53A TKE-53A iese în evidență prin inginerie superioară și testări riguroase. Iată caracteristicile și avantajele sale cheie:
- Etanșare metalică ermetică: Asigură izolarea completă de contaminanții externi (praf, fluide, gaze), garantând performanță stabilă în medii de presiune variabilă și corozive.
- Fiabilitate ultra-înaltă și durată lungă de viață: Evaluat pentru >100.000 de cicluri la sarcină maximă (1A, 28V DC), acest releu de aviație pentru dronă, motor de aeronave oferă performanță susținută pe intervale de service extinse.
- Capacitate de comutare la nivel scăzut: Performanță excelentă pentru circuitele de semnal sensibile, gestionând sarcini de nivel scăzut de la (10-50)μA și (10-50)mV, făcându-l versatil atât pentru aplicații de putere, cât și pentru semnal.
- Evaluat pentru mediu extrem: Funcționează impecabil într-o gamă largă de temperaturi și în condiții de vibrații și șocuri ridicate, tipice în sistemele de înaltă calitate a motorului de aviație, trenurilor și avioanelor .
- Ușor și compact: Cântărind mai puțin de 3 grame, este ideal pentru aplicații aerospațiale și UAV sensibile la greutate, fără a compromite robustețea.
- Izolație electrică superioară: rezistență dielectrică ridicată (500 Vr.ms la presiune normală) și rezistență excelentă de izolație (>500 MΩ) asigură siguranță și previne curenții de scurgere.
Specificații tehnice detaliate
Parametrii electrici
- Consum de energie bobină: (0,3 ~ 0,43)W
- Contact Load & Life:
- Sarcină rezistivă: 1A, 28V DC, >100.000 de cicluri.
- Încărcare la nivel scăzut: (10~50)μA, (10~50)mV, >100.000 de cicluri.
- Rezistenta de contact:
- Valoarea inițială: ≤50mΩ.
- Test după viață: ≤200mΩ.
- Parametri de timp:
- Timp de acțiune: ≤4 ms.
- Timp de eliberare: ≤4 ms.
- Lățimea impulsului de stimulare: (10~50) ms.
Parametri mecanici și de mediu
- Tensiune rezistentă dielectrică:
- Atmosferă normală: 500 Vr.ms, 50 Hz.
- Presiune joasă: 250 Vr.ms, 50 Hz.
- Rezistenta de izolare:
- Atmosferă normală: >500MΩ.
- După testul de viață la nivel înalt: >50MΩ.
- Greutate: <3g.
- Etanșare (etanșeitate): Rata de scurgere ≤ 1,0 x 10⁻³ Pa·cm³/s.
- Tensiune bobină (Vcc) @25°C: Tensiuni standard și personalizate disponibile.
Scenarii de aplicare primare
Acest releu militar sigilat cu metal este indispensabil în numeroase sectoare de înaltă fiabilitate:
- Aviația militară: sisteme de control al zborului, echipamente de navigație, echipamente de comunicație și instrumente de cabina de pilotaj în avioane de luptă, avioane de transport și elicoptere.
- Sisteme aeriene fără pilot (UAS/drone): distribuția energiei, controlul sarcinii utile și managementul motorului în dronele de recunoaștere și luptă.
- Motoare de aeronave: sisteme FADEC (Full Authority Digital Engine Control), circuite de aprindere și monitorizare cu senzori pentru motoare de aviație comerciale și militare.
- Sisteme de apărare terestră și navală: rețele radar, comenzi de lansare a rachetelor, electronice pentru vehicule blindate și sisteme navale de bord.
- Infrastructură strategică: Roluri critice de comutare în semnalizarea feroviară ( Tren ), controlul traficului aerian și rețelele de comunicații securizate.
Pași de integrare recomandați
Pentru a asigura performanța optimă a releului Precision JKB-53A TKE-53A pentru sisteme aerospațiale și militare , urmați aceste instrucțiuni generale:
- Inspecție: Verificați modelul (JKB-53A/TKE-53A), tensiunea bobinei și configurația contactelor la primire. Verificați dacă există daune fizice.
- Testare: Înainte de instalare, efectuați teste funcționale de bază (tensiune de tragere/eliberare, continuitate contact) folosind echipamente de testare adecvate.
- Montarea/Lipirea PCB: Respectați profilele de lipire recomandate (timp/temperatură) pentru a preveni deteriorarea termică a etanșării ermetice.
- Conexiune: Asigurați-vă că cablarea respectă curentul și tensiunea nominale. Utilizați instrumente de sertizare adecvate pentru conexiunile terminale.
- Etanșare ecologică: În timp ce releul în sine este etanșat, asigurați-vă că ansamblul înconjurător oferă o protecție adecvată împotriva stresului mecanic și a factorilor de mediu.
- Validare la nivel de sistem: Efectuați teste finale de integrare a sistemului în condiții operaționale simulate pentru a valida performanța.
Valoare pentru echipele de achiziții și inginerie
Alegerea releului metalic YM de înaltă calitate JKB-53A / TKE-53A pentru uz militar oferă o valoare tangibilă:
- Cost redus al ciclului de viață: longevitatea și fiabilitatea excepționale minimizează frecvența înlocuirii și întreținerea neprogramată, reducând costul total de proprietate.
- Integritate îmbunătățită a sistemului: Designul sigilat ermetic reduce drastic defecțiunile în câmp cauzate de factorii de mediu, îmbunătățind timpul general de funcționare și siguranța sistemului.
- Securitatea lanțului de aprovizionare: calitatea consecventă și producția trasabilă oferă o aprovizionare de încredere pentru programe aerospațiale și de apărare pe termen lung.
- Flexibilitate de proiectare: Dimensiunea sa compactă și capacitatea fiabilă de comutare la nivel scăzut permit inginerilor să simplifice designul circuitelor și să economisească spațiu valoros pe placă.
- Reducerea riscurilor: Conformitatea cu specificațiile stricte de performanță atenuează riscul proiectului asociat cu defecțiunea componentelor în fazele finale de certificare și implementare.
Asigurarea calității și respectarea standardelor
YM este dedicată excelenței în producție. Producția noastră a Contactorului de aviație militar durabil JKB-53A TKE-53A respectă protocoale riguroase de calitate.
- Standarde de fabricație: Procesele sunt aliniate cu standardele MIL relevante (MIL-PRF-6106, MIL-STD-202) pentru testarea fiabilității.
- Managementul calității: Unitatea noastră funcționează în conformitate cu un SMC strict, asigurând consistența de la inspecția materiilor prime până la testarea produsului final.
- Testare și validare: sunt efectuate teste electrice 100% și screening-ul de stres de mediu (ESS) pe bază de lot.
- Trasabilitate: trasabilitatea completă a lotului este menținută pentru toate componentele, permițând urmărirea precisă a calității.
Suport pentru personalizare și inginerie
Înțelegem că este posibil ca componentele standard să nu se potrivească fiecărei aplicații unice. YM oferă colaborare inginerească pentru:
- Personalizarea tensiunii bobinei: adaptată cerințelor specifice de tensiune a sistemului dumneavoastră.
- Configurația cablurilor și terminalele: Opțiuni pentru diferite lungimi de cabluri, materiale și tipuri de terminale (pin PCB, cupă de lipit etc.).
- Testare și screening speciale: ardere suplimentară, vibrații sau cicluri termice, conform specificațiilor clientului.
- Marcare și ambalare: numerotare personalizată a pieselor, etichetare și ambalare ESD/militar.
Proces de producție condus de precizie
Fiabilitatea releului nostru militar sigilat cu metal este inclusă în fiecare etapă de fabricație:
- Proiectare și prototipare: proiectare și simulare axate pe aplicații, urmate de construirea și validarea prototipului.
- Ștanțare și formare de precizie: automatizarea de înaltă precizie formează contacte și componente interne pentru o geometrie consistentă.
- Asamblare curată: Asamblarea are loc în medii controlate pentru a preveni contaminarea înainte de sigilare.
- Etanșare ermetică: sudarea critică cu laser sau prin rezistență creează carcasa metalică permanentă, etanșă.
- Testare cuprinzătoare: Fiecare unitate este supusă testelor electrice, mecanice și de integritate a etanșării.
- Audit final și ambalare: Un audit final de calitate asigură conformitatea înainte de ambalarea și documentația securizată.
Întrebări frecvente (FAQ)
Î1: Care este avantajul cheie al unui releu etanșat cu metal față de unul din plastic etanșat cu epoxi?
A1: Etanșarea metalică ermetică oferă o adevărată barieră împotriva pătrunderii de gaz și umiditate în timp, ceea ce este critic pentru fiabilitatea pe termen lung în aplicații cu vid/presiune joasă (altitudine mare) și atmosfere corozive. Oferă performanțe superioare în ciclurile termice extreme, făcându-l singura alegere pentru aplicațiile de bază ale contactoarelor de aviație militară .
Î2: JKB-53A/TKE-53A poate fi folosit atât pentru comutarea semnalului, cât și pentru comutarea alimentării?
A2: Da. Designul său se potrivește în mod special pe ambele. Are o durată de viață dovedită pentru sarcini de putere de 1 A și este la fel de evaluat pentru comutarea fiabilă a semnalului de nivel scăzut (circuit uscat) la microamperi, făcând acest releu Precision JKB-53A TKE-53A extrem de versatil într-o singură platformă.
Î3: Cum beneficiază aplicația mea aerospațială ușoară (<3g)?
A3: Reducerea greutății este esențială în domeniul aerospațial. Fiecare gram economisit contribuie la creșterea capacității de încărcare utilă sau la extinderea intervalului de zbor. Releul nostru oferă o robustețe deplină de grad militar, fără penalizări de greutate, ideal pentru drone și sateliți.
Î4: Ce documentație de calitate este furnizată împreună cu produsul?
A4: Livrările standard includ Certificatul de conformitate (CoC) cu parametrii electrici cheie. Pentru proiectele de apărare calificate, putem furniza rapoarte de date de testare (TDR) și certificări de materiale la cerere.
Î5: Este acest releu potrivit pentru noile programe aerospațiale comerciale de înaltă fiabilitate?
A5: Absolut. Deși este proiectat conform standardelor militare, performanța și fiabilitatea acestuia îl fac o alegere excelentă și rentabilă pentru sistemele de avion și motoare de aviație comerciale exigente, care necesită intervale lungi de service și certificare la standarde aerospațiale stricte.
