Ghid de aplicații pentru termometrul ZWH-2: Sensarea de precizie a temperaturii pentru sisteme critice

Măsurarea precisă a temperaturii este o cerință fundamentală în sectorul aviației, al apărării și al sectoarelor industriale, având un impact asupra siguranței, eficienței și longevității sistemului. Termometrul ZWH-2 reprezintă o clasă specializată de senzori de temperatură pentru aviație proiectat pentru monitorizare fiabilă și de înaltă precizie în medii solicitante. Acest ghid cuprinzător de aplicații explorează diversele scenarii de implementare, metodologii de integrare și beneficii la nivel de sistem ale ZWH-2, oferind managerilor și inginerilor de sisteme B2B采购 informațiile necesare pentru a implementa acest senzor critic de aviație în mod eficient în cadrul strategiilor lor de monitorizare a motorului de aeronave , control de mediu și întreținere predictivă.

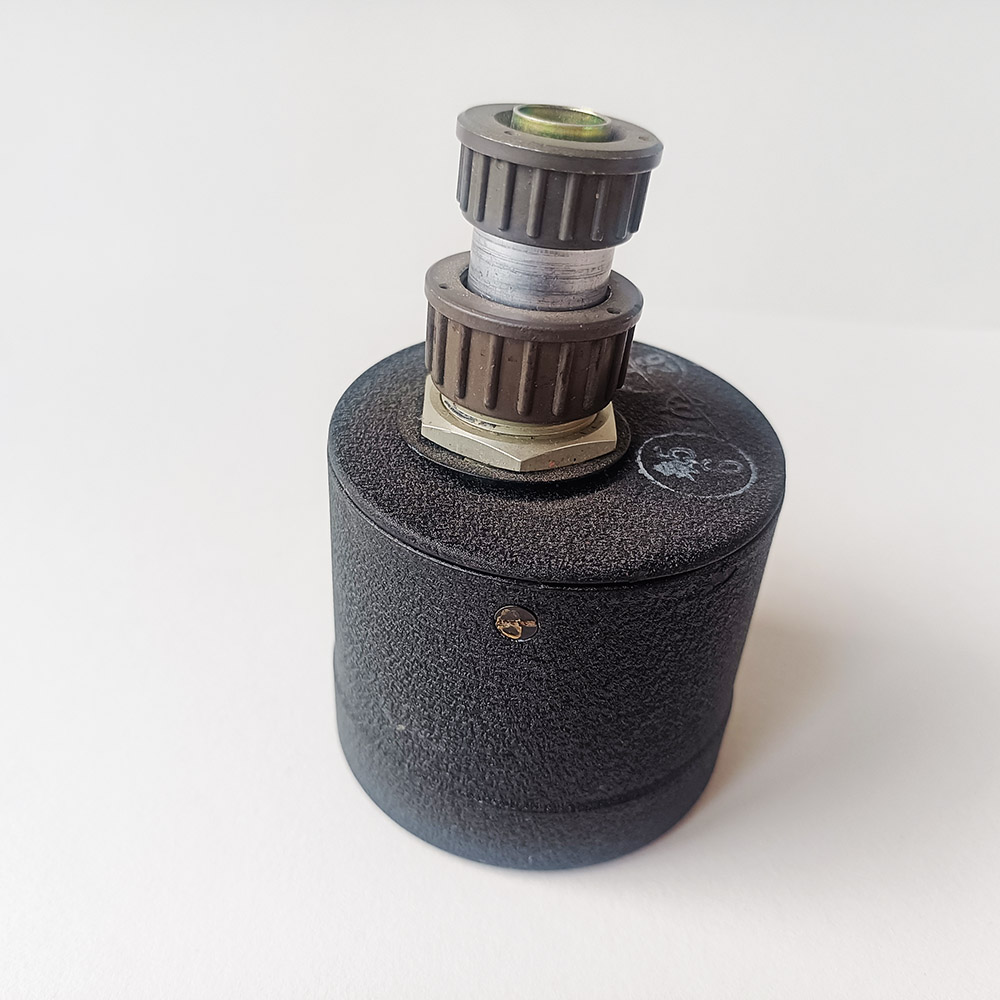

Înțelegerea ZWH-2: un senzor, nu doar un indicator

Este esențial să distingem ZWH-2 ca traductor de temperatură . Funcția sa principală este de a converti temperatura într-un semnal electric precis pentru monitorizare și control de la distanță.

• Tehnologia de bază: utilizează de obicei un detector de temperatură cu rezistență (RTD) (de exemplu, Pt100) sau un element senzor de termocuplu , ales pentru stabilitate, precizie și adecvare la interval.
• Ieșiri cheie: Oferă semnale analogice standardizate (4-20mA, 0-5V) sau digitale (RS-485, magistrală CAN), permițând integrarea directă în sistemele de achiziție de date, unitățile de control al motorului (ECU) și afișajele din cabina de pilotaj.
• Avantaj față de Dials: Permite înregistrarea centralizată a datelor, declanșarea alarmelor și participarea la buclele de control automatizate - esențial pentru instrumentele și cronometrele moderne de aviație pentru drone și sisteme de aeronave cu pilot.

Domenii de aplicare primare și integrare de sistem

1. Monitorizarea sănătății sistemului de propulsie

Aceasta este una dintre cele mai critice și solicitante aplicații.

• Temperatura uleiului de motor: Monitorizarea temperaturii de intrare/ieșire a uleiului este vitală pentru evaluarea performanței sistemului de lubrifiere, detectarea problemelor de răcire și prevenirea defecțiunii lagărelor. Răspunsul rapid și acuratețea ZWH-2 sunt cruciale aici.
• Temperatura chiulasei motorului/gazelor de eșapament (EGT): Pentru motoarele cu piston și, respectiv, cu turbină. Esențial pentru optimizarea amestecului de combustibil, detectarea punctelor fierbinți și prevenirea supraîncărcării termice. Necesită senzori cu capacități de temperatură ridicată și răspuns rapid.
• Temperatura combustibilului: Monitorizarea temperaturii combustibilului care intră în motor pentru calcule de performanță și pentru a preveni înghețarea combustibilului sau blocarea vaporilor.

Integrarea implică conectarea semnalului ZWH-2 direct la unitatea de monitorizare a motorului (EMU) sau la controlul digital al motorului cu autoritate completă (FADEC).

2. Corpul aeronavei și sistemele de control al mediului (ECS)

• Temperatura cabină și avioanică: pentru confortul pasagerilor și pentru a asigura că electronicele critice funcționează în intervalele de temperatură specificate.
• Temperatura fluidului hidraulic: Temperatura ridicată a fluidului poate indica suprasolicitare sau defecțiune a sistemului de răcire, ceea ce duce la reducerea duratei de viață a fluidului și la o potențială degradare a sistemului.
• Temperatura aerului de purjare: Monitorizarea temperaturii aerului preluat de la motor pentru sistemele de presurizare și antigivrare din cabină.

3. Suport la sol, testare și procese industriale

Principiile măsurării fiabile a temperaturii se traduc în echipamente de sprijin și în alte sectoare de înaltă fiabilitate.

• Testare instrumentație celulară: Măsurare precisă a temperaturii în timpul rulărilor de performanță a motorului aeronavei și a testelor de certificare.
• Testarea componentelor: monitorizarea temperaturii frânelor, rulmenților sau altor componente în timpul testării de calificare.
• Mașini industriale: În aplicații care necesită fiabilitate de înaltă calitate a motorului de aviație, trenului, avionului , cum ar fi buclele critice de control al procesului pentru producție sau generarea de energie.

Pas cu pas: Integrarea ZWH-2 într-un sistem de monitorizare

Un ghid practic pentru un scenariu comun de integrare analogică.

Proiectarea sistemului și preinstalare

1. Selectarea senzorului: Alegeți varianta corectă de ZWH-2: RTD pentru stabilitate ridicată și precizie în intervale moderate (de exemplu, -50°C până la +250°C), termocuplu pentru temperaturi foarte ridicate (de exemplu, EGT până la 1000°C+).
2. Locația de montare: Selectați o locație care oferă o măsurătoare reprezentativă a mediului (de exemplu, într-un flux de fluid bine amestecat, direct pe suprafața componentei cu unsoare termică). Asigurați-vă că locația este accesibilă pentru instalare și întreținere ulterioară.
3. Specificația interfeței: Definiți semnalul necesar (de exemplu, ieșire 4-20mA) și asigurați-vă că dispozitivul de recepție (PLC, afișaj) este configurat corect pentru a-l interpreta.

Cele mai bune practici de instalare și cablare

1. Instalare mecanică:
   • Pentru sondele de imersie, utilizați etanșantul corect pentru filet și cuplul de strângere pentru a asigura o etanșare etanșă fără a deteriora mantaua senzorului.
   • Pentru monturi de suprafață, asigurați un contact curat și plat și utilizați un compus termic pentru temperatură înaltă pentru a minimiza rezistența termică.
2. Conexiune electrică:
   • Utilizați tipul corect de fir: pentru RTD-uri, utilizați configurația cu 3 sau 4 fire pentru a compensa rezistența firului de plumb. Pentru termocupluri, utilizați un fir prelungitor pentru termocuplu potrivit de același tip (de exemplu, Tip K).
   • Treceți firele senzorului în conducte ecranate, departe de cablurile de alimentare cu curent ridicat și sursele de interferență electromagnetică (EMI), cum ar fi motoarele sau transmițătoarele radio.
   • Conectați ecranul cablului la masă la capătul instrumentului de recepție numai pentru a preveni buclele de masă.
3. Putere și calibrare:
   • Furnizați energie curată și reglată transmițătorului ZWH-2 dacă este de tip cu 4 fire. Pentru buclele cu 2 fire 4-20mA, asigurați-vă că sursa de alimentare a buclei este dimensionată corect.
   • După instalare, efectuați o verificare a calibrării sistemului comparând citirea ZWH-2 cu un standard portabil de încredere la un punct de temperatură cunoscut (de exemplu, baie de gheață pentru 0°C).

YM oferă ghiduri detaliate de instalare și cablare pentru fiecare model ZWH-2 pentru a asigura performanțe optime.

Tendințe din industrie: Sensare a temperaturii mai inteligentă, mai integrată

Digitalizare și calcul în senzor

Tendința trece de la simple transmițătoare analogice la senzori digitali inteligenți. Iterațiile viitoare ale senzorilor precum ZWH-2 pot include microprocesoare la bord care efectuează liniarizare, oferă comunicații digitale (de exemplu, IEEE 1451 TEDS) și chiar rulează diagnostice de bază, trimițând date preprocesate, corectate de erori direct în rețea.

Senzori fără fir și de recoltare a energiei

Pentru componente rotative (de exemplu, arbori de motor) sau locații greu de conectat în corpurile de aeronave complexe, senzori de temperatură fără fir alimentați de colectarea energiei (vibrații, diferențial termic) sunt în curs de dezvoltare. Acest lucru reduce complexitatea și greutatea instalării, un avantaj cheie pentru actualizările instrumentelor și cronometrelor de aviație militară și noilor modele de UAV.

Materiale avansate pentru medii extreme

Pentru zboruri hipersonice, aplicații în spațiul adânc sau motoare cu turbină de ultimă generație, materialele senzorilor trebuie să reziste la temperaturi și radiații extreme. Cercetările referitoare la senzori pe bază de ceramică, RTD-uri cu film diamantat și aliaje avansate de termocuplu sunt în desfășurare în divizia de cercetare avansată a materialelor YM.

Excelența în producție YM pentru detectarea fiabilă

Producerea unui senzor de temperatură care trebuie să ofere o precizie constantă de la frigul arctic până la căldura din compartimentul motorului necesită un control riguros al procesului. Linia de senzori de temperatură YM oferă sudarea automată a joncțiunilor termocuplurilor, înfășurarea de precizie a elementelor RTD din platină în condiții de cameră curată și testare 100% în băi de calibrare în mai multe puncte (de la -80°C la +600°C). Acest lucru asigură că fiecare senzor ZWH-2 livrat îndeplinește toleranța specificată, indiferent dacă este destinat unui avion comercial sau unui stand de testare pentru motor de aviație, tren, avion de înaltă calitate .

Focus R&D: Îmbunătățirea timpului de răspuns și a stabilității pe termen lung

Doi parametri critici de performanță pentru aviație sunt timpul de răspuns (pentru a detecta schimbările rapide de temperatură) și stabilitatea pe termen lung (pentru a menține calibrarea de-a lungul anilor de cicluri termice). Echipa noastră de cercetare și dezvoltare lucrează la miniaturizarea elementelor de detectare pentru a îmbunătăți timpul de răspuns și la perfecționarea proceselor de etanșare și recoacere pentru firele RTD pentru a elimina deviația indusă de deformare, asigurându-se că ZWH-2 oferă date de încredere pe toată durata de viață.

5 cerințe cheie specifice aplicației pentru echipele tehnice rusești

Atunci când planifică implementarea senzorilor de temperatură precum ZWH-2, integratorii de sisteme ruși subliniază:

1. Validarea completă a performanței temperaturii în intervalele GOST: Cerință pentru datele de performanță a senzorilor (precizie, timp de răspuns) validate în mod special la temperaturi extrem de scăzute impuse de standardele de operare rusești (de exemplu, certificarea -60°C) și la temperaturi ridicate relevante pentru designul motorului acestora.
2. Compatibilitate cu sistemele de afișare/control domestice vechi și noi: necesitatea semnalelor de ieșire care se interfață perfect cu afișajele avionice obișnuite fabricate în Rusia, PLC-uri sau înregistratoare de date sau disponibilitatea conditionatoarelor de semnal pentru ieșirile vechi de termocuplu milivolt.
3. Rezistență în medii cu vibrații ridicate și șocuri mari: Cererea specifică pentru senzori dovedit că suportă spectrele de vibrații ale elicopterelor, turbinelor și vehiculelor terestre de fabricație rusă, fără zgomot de semnal sau defecțiuni mecanice.
4. Compatibilitatea materialelor cu fluide și gaze specifice CIS: Certificarea conform căreia materialele umede cu senzori sunt compatibile cu fluidele hidraulice, lubrifianții și combustibilii ruși de uzul uzual, care pot avea pachete diferite de aditivi.
5. Suport tehnic localizat pentru integrarea sistemului: acces la suport de inginerie a aplicațiilor, fie local, fie de la distanță, pentru a ajuta la selectarea senzorilor, planificarea instalării și depanarea pentru proiecte complexe de integrare.

Operare, întreținere și depanare

Verificări operaționale de rutină

• Înainte de zbor/pornire: În timpul verificărilor sistemului, verificați dacă citirile de temperatură sunt plauzibile pentru condițiile ambientale (de exemplu, temperatura uleiului ar trebui să fie aproape de cea ambiantă înainte de pornirea motorului).
• Monitorizarea tendințelor în timpul zborului: urmăriți rata anormală de schimbare a temperaturilor sau citirile care se abat de la normele stabilite pentru o anumită setare de putere.

Moduri obișnuite de eroare și pași de diagnosticare

Standarde și certificări relevante

Proiectarea, fabricarea și aplicarea sunt guvernate de standarde cheie:

• IEC 60751: Termometre industriale cu rezistență de platină (RTD).
• ANSI/ASTM E230: Tabelele cu specificații standard și temperatură-forță electromotoare (EMF) pentru termocupluri standardizate.
• MIL-PRF-39000 (pentru stiluri de traductoare): Specificație militară de performanță.
• RTCA DO-160: Testare de mediu pentru echipamente aeropurtate.
• GOST 6651-2009: Standard de stat pentru convertoare termometrice de rezistență (RTD) în Rusia.
• Produsele și procesele YM sunt concepute pentru a respecta aceste standarde, susținute de certificările noastre complete de calitate .
