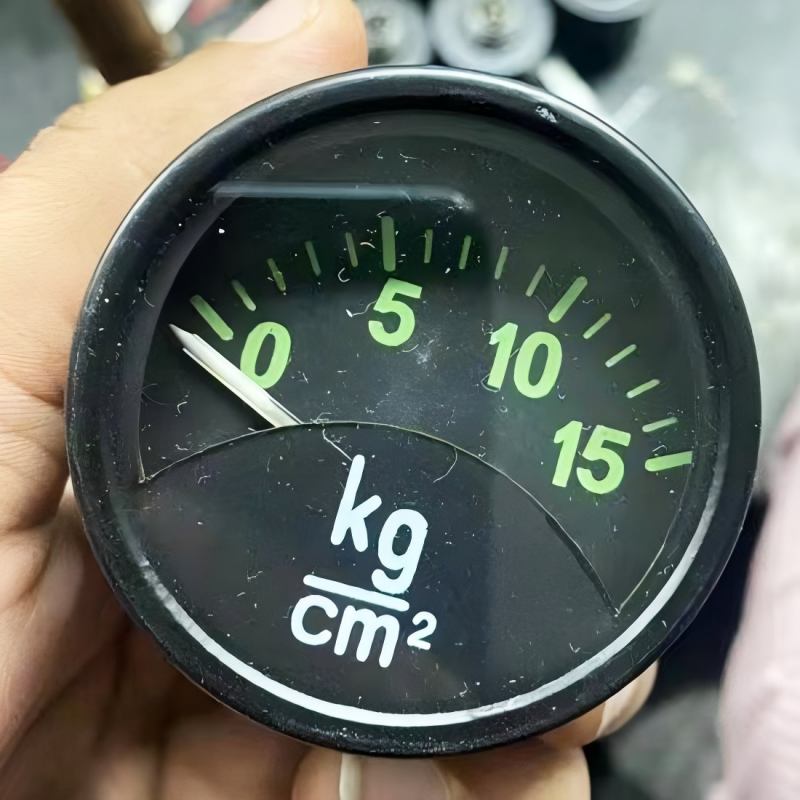

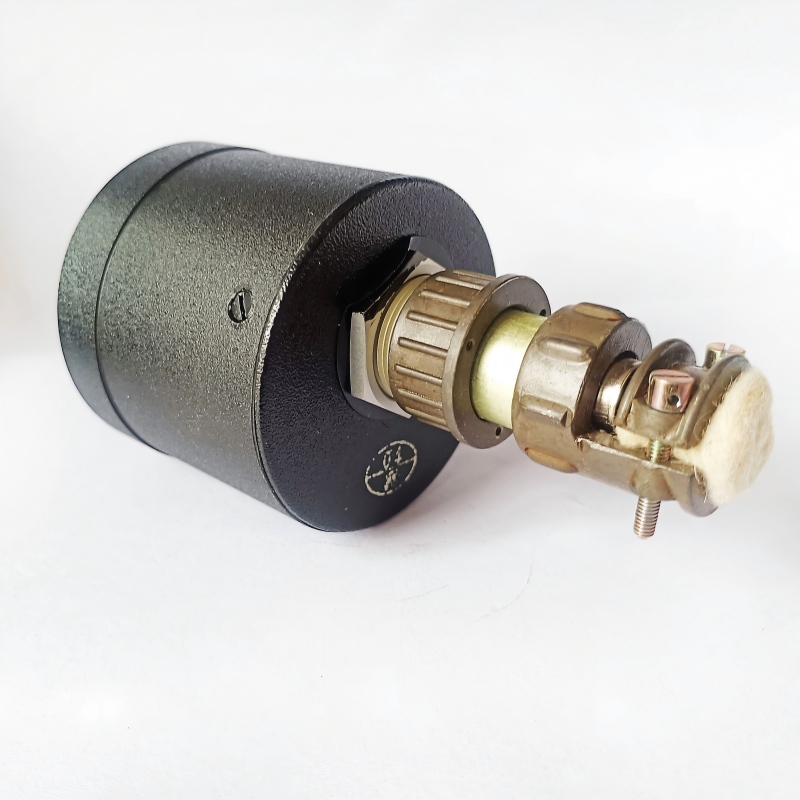

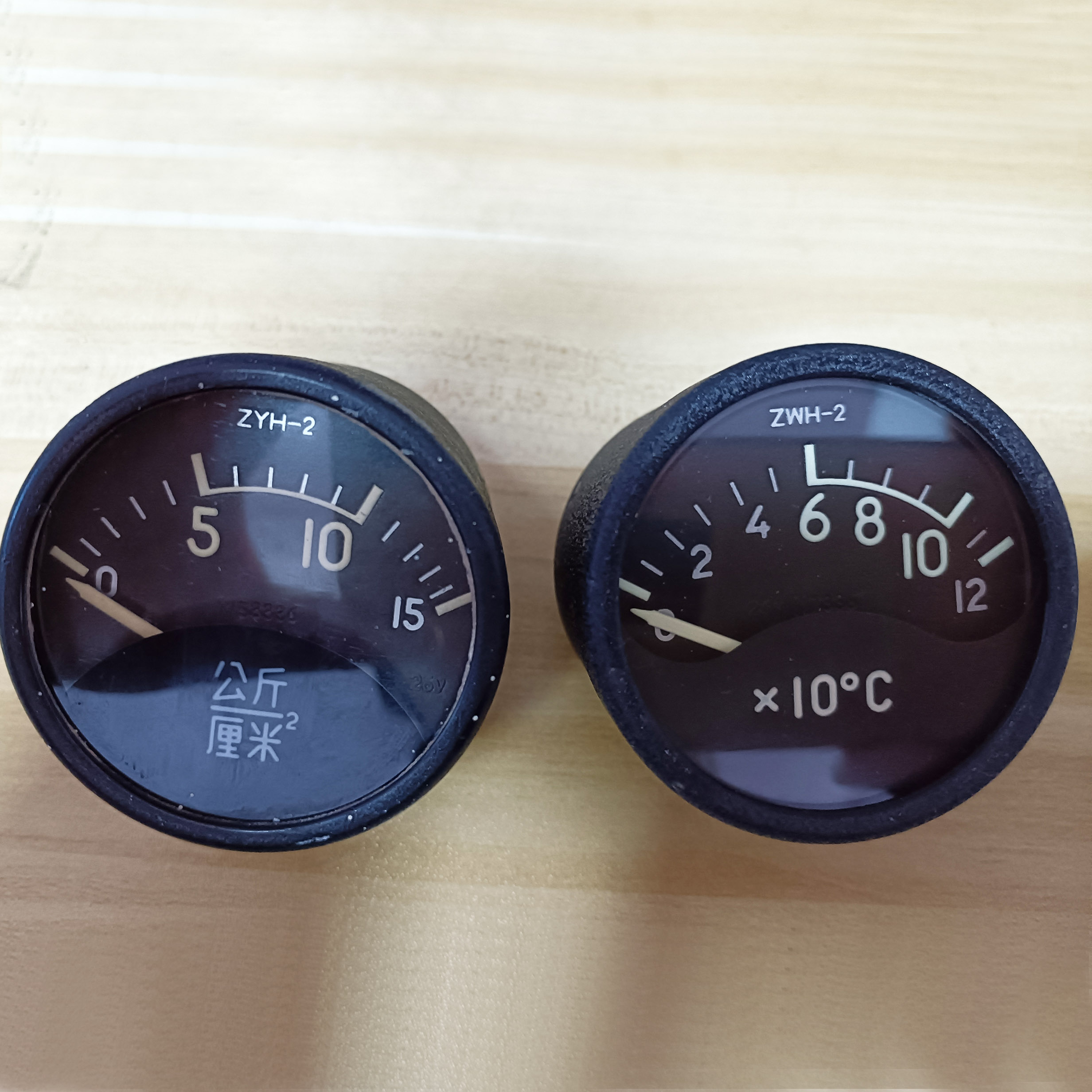

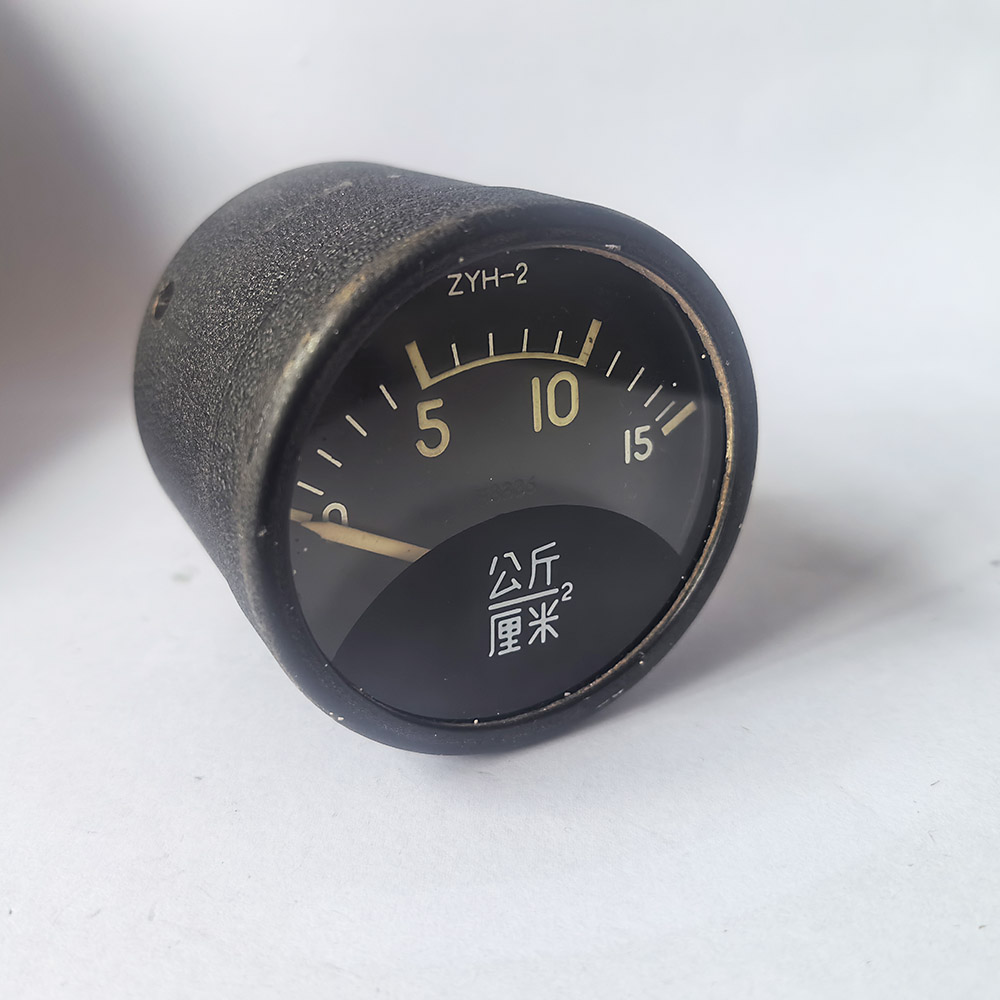

Contor de presiune ZYH-2 Detalii tehnice: Detecție avansată pentru măsurarea de precizie a aviației
În ecosistemele bazate pe date ale aviației moderne, apărării și automatizării industriale, măsurarea precisă a presiunii transcende monitorizarea simplă – devine o intrare critică pentru sistemele de control, optimizarea performanței și întreținerea predictivă. Contorul de presiune ZYH-2 reprezintă o clasă sofisticată de senzori de aviație conceput pentru a furniza date de presiune precise, fiabile și adesea integrate digital. Această analiză tehnică profundă explorează arhitectura de bază, parametrii de performanță și considerațiile de integrare ai ZYH-2, oferind managerilor și inginerilor de sisteme B2B采购 informațiile necesare pentru a-și valorifica capacitățile în aplicații solicitante, cum ar fi monitorizarea motorului de aeronave , controlul zborului și managementul sistemului hidraulic.
Definirea „contorului de presiune”: dincolo de un simplu manometru
ZYH-2 este clasificat ca un traductor de presiune sau un transmițător , nu un comparator pasiv. Această distincție este fundamentală.
- Funcția de bază: convertește o intrare de presiune fizică într-un semnal de ieșire electric standardizat, de înaltă fidelitate (de exemplu, 4-20mA, 0-5V sau digital).
- Avantaj cheie: Permite monitorizarea de la distanță, înregistrarea datelor și integrarea directă în calculatoarele de control al zborului (FCC), unitățile de control al motorului (ECU) și sistemele de monitorizare a utilizării sănătății (HUMS). Acest lucru este esențial pentru instrumentele și cronometrele aviației pentru drone și aeronavele cu pilot de ultimă generație.
- Ecosistemul componentelor: constă de obicei dintr-un port de presiune, o diafragmă de izolare, un element de detectare (de exemplu, piezoresistiv cu siliciu, tensiometru cu peliculă subțire), electronică de condiționare a semnalului și un conector de ieșire.
Arhitectură tehnică de bază și tehnologie de detectare
Performanța ZYH-2 este înrădăcinată în designul său intern și în fizica elementului său de detectare.
Tehnologia elementului senzorial
- Piezorrezistiv cu siliciu (MEMS): O alegere comună, de înaltă performanță. O diafragmă de siliciu microprelucrată cu rezistențe implantate își schimbă rezistența atunci când este solicitată de presiunea aplicată. Oferă sensibilitate excelentă, liniaritate și răspuns rapid.
- Tensometru cu peliculă subțire: un tensiometru metalic legat de o diafragmă din oțel inoxidabil. Cunoscut pentru stabilitate excepțională pe termen lung, capacitate la temperatură ridicată și robustețe, adesea folosit în instrumentele și cronometrele aviației militare pentru medii dure.
- Sensare capacitivă: Măsoară modificarea capacității dintre o placă fixă și o diafragmă care se mișcă cu presiune. Oferă rezoluție înaltă și consum redus de energie.
- Selecția are un impact direct asupra caracteristicilor de performanță, cum ar fi acuratețea, stabilitatea termică și compatibilitatea media.
Condiționarea și ieșirea semnalului
Ieșirea brută a senzorului este slabă și sensibilă la temperatură. Electronica de bord a ZYH-2 îndeplinește funcții critice:
- Amplificare: crește semnalul microvolt/milivolt de la elementul de detectare.
- Compensarea temperaturii: folosește senzori și algoritmi de temperatură integrați pentru a anula efectul schimbărilor de temperatură ambientală asupra citirii presiunii - o caracteristică critică pentru montarea externă sau a motorului de aeronave .
- Liniarizare: Corectează orice neliniaritate inerentă a elementului de detectare pentru a produce un semnal de ieșire perfect liniar în domeniul de presiune.
- Standardizare ieșire: Oferă o ieșire curată și robustă:
- Analogic: 4-20mA (bucla de curent, imună la zgomot pentru curse lungi) sau 0-5/0-10V DC.
- Digital: RS-485 (Modbus), magistrală CAN sau ARINC 429 pentru integrarea avionică directă. Ieșirile digitale facilitează arhitecturile senzorilor în rețea .
Specificații critice de performanță decodificate
Evaluarea ZYH-2 necesită înțelegerea acestor parametri cheie ai foii de date.
Specificații de presiune
- Interval de presiune: intervalul de presiuni pe care senzorul este proiectat să le măsoare (de exemplu, 0-100 psi, 0-400 bar). ZYH-2 face parte dintr-o familie cu game variate.
- Ieșire la scară completă (FSO): Ieșirea electrică la presiunea maximă (de exemplu, 20 mA la 100 psi).
- Acuratețe: exprimată ca procent din scară completă (%FS) sau din citire (%RDG). Un senzor de aviație tipic de înaltă precizie ar putea fi ±0,1% FS. Aceasta include efectele combinate de neliniaritate, histerezis și nerepetabilitate.
- Proof Pressure & Burst Pressure: Presiunea maximă care poate fi aplicată fără a provoca o schimbare permanentă a performanței (dovadă) și presiunea care poate provoca defecțiuni mecanice (explozie). Marjele de siguranță sunt critice.
Specificații electrice și de mediu
- Tensiune de excitare: Tensiunea de alimentare necesară (de exemplu, 12-30V DC pentru o buclă de 4-20mA).
- Timp de răspuns: Cât de repede ieșirea reflectă o schimbare treptată a presiunii (de exemplu, < 5 ms). Vital pentru monitorizarea dinamică a presiunii.
- Interval de temperatură de funcționare: Trebuie să cuprindă condițiile extreme ale locului de instalare (de exemplu, de la -55°C la +125°C).
- Imunitate EMI/RFI: Conformitatea cu standarde precum MIL-STD-461 asigură o funcționare fiabilă în medii zgomotoase din punct de vedere electric, lângă radare, comunicații sau invertoare de putere.
- Protecție la pătrundere (IP) sau etanșare: IP67 sau versiuni sigilate ermetic pentru expunerea la fluide, praf sau agenți corozivi.
Aplicații primare în aviație și în sectoarele de înaltă fiabilitate
1. Monitorizarea sistemului de propulsie
- Presiunea uleiului de motor: critică pentru lubrifierea rulmenților și sănătatea motorului.
- Presiunea combustibilului: Monitorizarea presiunii de alimentare către unitatea de control al combustibilului.
- Purgerea aerului/presiunea colectorului: Pentru controlul motoarelor cu turbină și sistemele de presurizare a cabinei.
2. Sisteme de control al zborului și date aeriene
- Sistem static Pitot (presiune diferențială): Pentru viteza indicată și calculul altitudinii.
- Presiunea sistemului hidraulic: pentru trenul de aterizare, actuatoarele de control al zborului și sistemele de frânare. Redundanța este adesea necesară aici.
3. Aplicații industriale și banc de testare
Acolo unde sunt cerute standarde de înaltă calitate pentru motor, tren și avioane de aviație :
- Testare instrumentație cu celule: pentru măsurarea precisă a presiunii în timpul testării și calibrării motoarelor aeronavei .
- Control hidraulic și pneumatic industrial: în utilaje unde fiabilitatea și precizia sunt primordiale.
Tendințe din industrie: senzorul inteligent, conectat și miniaturizat
Integrarea diagnosticului și monitorizării sănătății
Senzorii de ultimă generație, cum ar fi cei din conducta de dezvoltare a YM, merg dincolo de măsurarea presiunii. Acestea încorporează caracteristici de auto-diagnosticare pentru a detecta defecțiuni precum fire deschise, scurtcircuite sau degradare internă, raportând o „stare de sănătate” alături de datele de presiune printr-o magistrală digitală. Aceasta este piatra de temelie a strategiilor de întreținere bazată pe condiție (CBM+).
Rețele de senzori fără fir (WSN) pentru modernizare și UAV
Pentru aplicațiile în care cablarea nu este practică (de exemplu, monitorizarea presiunii palelor rotorului, anumite structuri UAV) sau pentru modernizarea platformelor mai vechi, apar senzori de presiune fără fir de putere redusă. Aceste dispozitive transmit date prin protocoale securizate, simplificând instalarea și reducând greutatea.
Ambalare avansată pentru medii dure
Măsurarea fluidelor agresive (fluid hidraulic, combustibil, agenți de dezghețare) necesită tehnici de izolare specializate. Tendințele includ acoperiri avansate cu peliculă subțire, diafragme de izolare sudate și fluide de umplere care sunt stabile în intervale largi de temperatură - tehnologii perfecționate în laboratorul de testare a compatibilității cu medii YM.
Ecosistemul de producție a senzorilor de precizie YM
Producerea unui senzor cu performanțe de nivel metrologic necesită o fuziune între microfabricarea camerei curate și mecatronică de precizie. Unitatea de producție a senzorilor YM oferă camere curate Clasa 1000 pentru manipularea plachetelor MEMS, stații automate de sudare cu laser pentru etanșare ermetică și stații de testare complet automatizate. Fiecare unitate ZYH-2 suferă o calibrare în mai multe puncte în intervalul său de presiune și temperatură, cu coeficienți de compensare stocați în memoria de bord, asigurând că precizia specificată este livrată fiecărui client.
Focus R&D: Depășirea limitelor stabilității și preciziei
Eforturile noastre de cercetare și dezvoltare se concentrează pe aspectele cele mai provocatoare ale detectării presiunii de vârf: deriva pe termen lung și eroarea tranzitorie termică . Folosim analiza cu elemente finite (FEA) pentru a optimiza profilele de tensiune ale diafragmei și ale carcasei și dezvoltăm algoritmi noi de fuziune a senzorilor care utilizează senzori suplimentari pe cip pentru a compensa șocurile rapide de temperatură, o sursă de eroare comună în mediile aerospațiale dinamice.
5 puncte cheie de evaluare tehnică pentru aerospația și apărarea rusă
Echipele rusești de inginerie care efectuează evaluări tehnice profunde ale senzorilor precum ZYH-2 se concentrează pe:
- Bugetul detaliat pentru erori de temperatură pe întregul interval: Solicitare pentru o defalcare completă a erorilor (Zero TC, Span TC, Histerezis termic) la mai multe puncte de referință de temperatură de la -60°C la +125°C, nu doar o singură specificație de „temperatura de funcționare”.
- Date de stabilitate pe termen lung (derivare) conform GOST 8.009: specificații de derive cuantificate (de exemplu, ± 0,1% FS/an) și date susținând teste de viață accelerată, validate conform normelor metrologice rusești pentru instrumentele de măsurare.
- Rapoarte de testare a imunității EMC împotriva GOST RV 20.39.308-98 (sau similar): rapoarte de testare specifice care demonstrează imunitate la nivelurile de interferență conduse și radiate tipice sistemelor de avionică și comunicații fabricate în Rusia.
- Certificari de materiale și compatibilitate cu fluidele rusești: Dezvăluirea completă a materialelor pentru piesele umede și certificarea compatibilității cu fluidele hidraulice standard rusești (de exemplu, AMG-10), combustibili și agenți de dezghețare.
- Opțiuni de interfață digitală compatibile cu avionica domestică: Disponibilitatea versiunilor de ieșire digitală (de exemplu, protocol serial specific) care pot interfața direct cu sistemele de achiziție de date proiectate în Rusia sau computerele de control al zborului fără convertoare complexe de protocol.
Cele mai bune practici de integrare și instalare a sistemului
Ghid de montare și conectare
- Instalarea porturilor: Utilizați un material de etanșare adecvat pentru filet (de exemplu, bandă de teflon pentru etanșare uscată, dispozitiv de blocare a filetului pentru adaptoarele pentru porturi) așa cum este specificat. Evitați strângerea excesivă, care poate distorsiona diafragma senzorului.
- Conexiune electrică: Pentru ieșirile analogice, utilizați cabluri ecranate, perechi răsucite. Conectați ecranul la masă la capătul controlerului numai pentru a evita buclele de masă. Furnizați energie curată, reglementată conform fișei tehnice.
- Izolarea vibrațiilor: Dacă montați în zone cu vibrații mari, utilizați un suport de montare sau un izolator mic pentru a preveni ca vibrațiile să afecteze puterea sau durata de viață a senzorului.
- Sângerare/purjare: Pentru sistemele cu lichid, asigurați-vă că portul senzorului este orientat pentru a permite bulelor de aer să scape și să nu rămână prinse de diafragmă.
Configurare și punere în funcțiune
- Maparea la scară: Pentru transmițătoarele programabile, mapați corect intervalul de ieșire electrică (de exemplu, 4-20 mA) la unitățile de inginerie (de exemplu, 0-100 psi) din PLC-ul sau afișajul de recepție.
- Pornire și încălzire: lăsați senzorul să se stabilizeze după aplicarea puterii, în special la temperaturi extreme, înainte de a efectua măsurători critice.
- Diagnosticarea sistemului: Utilizați funcțiile de diagnosticare încorporate, dacă sunt disponibile (de exemplu, monitorizarea „zero-ului activ” de 4 mA pentru întreruperi într-o buclă de 4-20 mA).
Standarde și certificări relevante
Proiectarea și calificarea sunt ghidate de o suită de standarde exigente:
- MIL-PRF-39000 (pentru stiluri de traductoare): Specificație militară de performanță.
- RTCA DO-160: Testare de mediu pentru echipamente aeropurtate.
- SAE AS8006: Ghid pentru specificațiile traductorului de presiune aerospațial.
- ATEX / IECEx: Pentru senzori utilizați în atmosfere potențial explozive (de exemplu, rezervoare de combustibil).
- ISO 17025: Acreditare pentru laboratoarele interne de calibrare ale YM care verifică fiecare senzor. Conformitatea noastră cu sistemele de calitate aerospațială precum AS9100 asigură rigoarea procesului.
Întrebări frecvente (FAQ)
Î1: Care este diferența dintre măsurarea „Presiune manometrică”, „Presiune absolută” și „Presiune diferențială” și ce oferă ZYH-2?
R: Acesta este un criteriu fundamental de selecție.
- Presiunea manometrică: Măsoară presiunea în raport cu presiunea atmosferică. Un manometru al presiunii în anvelope indică presiunea manometrică. Obișnuit pentru sistemele hidraulice și ulei.
