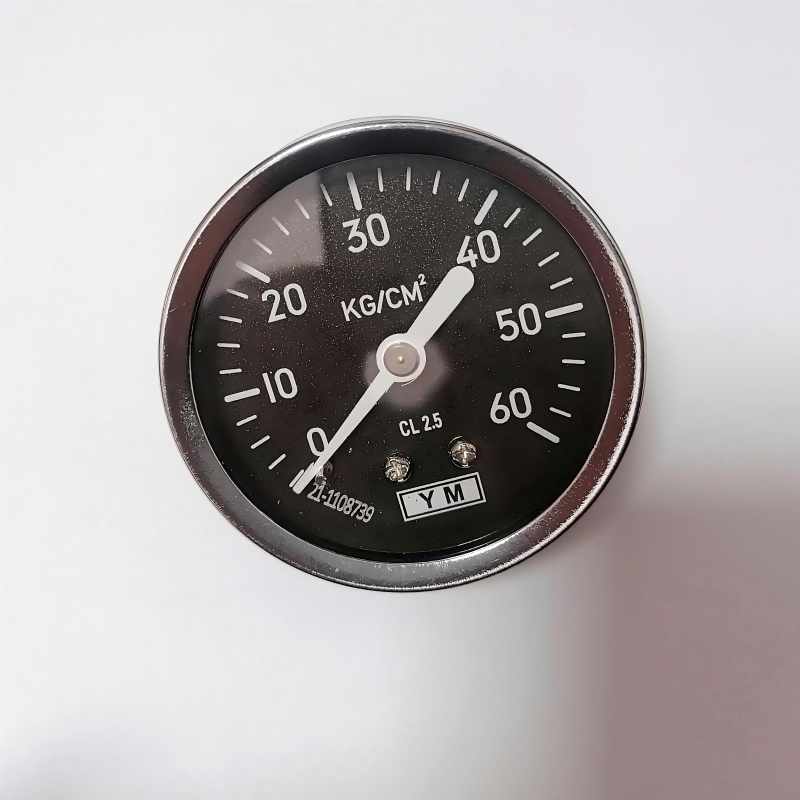

Manometru 0-60 kg Ghid de calibrare: Asigurarea preciziei pentru sistemele critice
În aviație, apărare și sectoarele industriale, măsurarea precisă a presiunii este vitală pentru siguranță, monitorizarea performanței și controlul sistemului. Indicația manometrului în kilograme pe centimetru pătrat (kgs/cm²) este un standard pe multe piețe globale. Manometrul pentru aviație 0~60 kg este un instrument critic pentru monitorizarea sistemelor hidraulice, de combustibil, ulei și pneumatice. Calibrarea regulată și precisă nu este opțională - este o practică obligatorie pentru a menține navigabilitatea și siguranța operațională. Acest ghid cuprinzător detaliază procedurile profesionale de calibrare pentru un indicator de gamă de 0-60 kg, oferind managerilor B2B采购, supraveghetorilor de întreținere și tehnicienilor de calitate cunoștințele necesare pentru a asigura trasabilitatea măsurătorilor și fiabilitatea instrumentelor de calitate pentru aviație .
Înțelegerea calibrării: de ce este importantă pentru un ecartament de 0-60 kg
Calibrarea este procesul de comparare a citirii unui manometru cu un standard cunoscut, mai precis, în condiții controlate, pentru a determina și corecta orice eroare.
- Siguranță critică: citirile inexacte ale presiunii într-un sistem de ulei de motor de aeronave sau hidraulica aeronavei pot duce la defecțiuni catastrofale. Calibrarea asigură că indicatorul oferă o imagine fidelă a stării de sănătate a sistemului.
- Conformitatea cu reglementările: Reglementările aviației (FAA, EASA, etc.) și standardele militare (MIL-PRF-39000) impun calibrarea periodică a instrumentelor critice pentru zbor pentru a menține certificarea.
- Fiabilitatea procesului: Pentru aplicațiile industriale, calibrarea asigură controlul calității și eficiența procesului, prevenind timpul de nefuncționare sau defectele produsului.
- Integritate financiară și juridică: Înregistrările precise de la instrumentele calibrate sunt esențiale pentru facturarea întreținerii, contractele de închiriere și investigațiile incidentelor.
Pregătirea și cerințele de pre-calibrare
Pregătirea corectă este esențială pentru o calibrare validă.
Echipament esențial (standardul de calibrare)
- Standard de referință: un calibrator digital de presiune sau un tester de greutate mare cu o gamă ce depășește 60 kg/cm² (de exemplu, 0-100 kg/cm²). Precizia acestuia ar trebui să fie de cel puțin 4 ori mai bună decât gabaritul testat (de exemplu, precizia gabaritului ±1,0% FS, precizia standard ar trebui să fie ≤±0,25% FS).
- Sursă de presiune și controler: o pompă manuală de precizie sau un controler automat de presiune capabil să genereze și să regleze fin presiunea de până la 60 kg/cm².
- Kit de conectare: adaptoare adecvate, furtunuri și etanșări compatibile cu portul de presiune al manometrului și cu standardul. Trebuie să fie evaluat pentru presiune și mediu (de obicei ulei sau aer).
- Fișă de date/Șablon de certificat de calibrare: Pentru înregistrarea datelor așa cum au fost găsite/așa cum au rămas.
Pregătirea mediului și ecartamentului
- Stabilizare: Lăsați manometrul și standardul de referință să se aclimatizeze la mediul laboratorului de calibrare (de obicei 20°C ±5°C) timp de câteva ore pentru a minimiza eroarea termică.
- Inspecție vizuală: inspectați indicatorul pentru deteriorări fizice, integritatea sticlei, starea indicatorului și lizibilitatea scalei 0-60 kg. Verificați dacă există semne de pătrundere a lichidului sau contaminare.
- Verificare zero (nepresurizat): fără presiune aplicată, observați dacă indicatorul se sprijină exact pe zero. Notați orice „deplasare la zero”. Pentru instrumentele cu zero activ, verificați cu datele de referință.
- Consultați documentația: Consultați fișa tehnică a manometrului YM și manualul de calibrare pentru orice proceduri sau toleranțe specifice.
Procedura de calibrare pas cu pas
Urmați acest proces metodic pentru a efectua o verificare și o reglare de bază a calibrării.
Pasul 1: Configurare și conectare
- Montați în siguranță ecartamentul de 0-60 kg pe un stand de testare sau banc.
- Conectați sursa de presiune, standardul de referință și manometrul testat într-o buclă închisă folosind fitingurile corespunzătoare. Asigurați-vă că toate conexiunile sunt etanșe.
- Aerisiți orice aer din sistem dacă utilizați un fluid hidraulic.
Pasul 2: Testul „Așa cum a fost găsit” (Supscale și Downscale)
Acest test documentează performanța manometrului înainte de orice reglare.
- Creșteți treptat presiunea de la 0 kg/cm² la 60 kg/cm² în aproximativ 5-6 puncte distanțate uniform (de exemplu, 0, 12, 24, 36, 48, 60 kg).
- În fiecare punct, lăsați presiunea să se stabilizeze. Înregistrați citirea standardului de referință (presiunea aplicată) și citirea indicată de manometru .
- După ce atingeți scara maximă (60 kg), începeți să scădeți presiunea înapoi la zero, înregistrând citirile în aceleași puncte de pe scara de jos. Aceasta verifică histerezisul (diferența dintre citirile de creștere și de reducere la același punct de presiune).
- Calculați eroarea în fiecare punct: Eroare = Citirea indicatorului - Citirea de referință.
Pasul 3: Ajustare (dacă este necesar și posibil)
Dacă erorile „așa cum au fost găsite” depășesc toleranța admisă (de exemplu, ±1% din 60 kg = ±0,6 kg), se poate efectua ajustarea.
- Ajustare la zero: Majoritatea manometrelor au un șurub extern de reglare la zero. Fără presiune aplicată, utilizați o șurubelniță mică pentru a muta cu atenție indicatorul exact la zero.
- Ajustare la scară maximă: aceasta este adesea o ajustare internă. Aplicați presiune aproape de scara maximă (de exemplu, 60 kg). Folosind standardul de referință ca ghid, reglați mecanismul de deschidere (adesea printr-un șurub pe mișcare) până când indicatorul citește corect în acest punct înalt. Notă: Ajustarea intervalului poate afecta zero, așa că pot fi necesare iterații între zero și ajustările intervalului.
- Atenție: Nu toate aparatele de măsură pentru aviație sunt reglabile pe teren. Unele sunt sigilate la fabrică. Pentru acestea, dacă în afara toleranței, gabaritul trebuie înlocuit sau returnat producătorului (cum ar fi centrul de reparații certificat YM) pentru recalibrare.
Pasul 4: Testul „As-Left” și verificarea finală
- Repetați secvența completă a testului de creștere/descărcare ca în Pasul 2 după ajustări.
- Înregistrați toate datele „ca stânga”. Toate erorile ar trebui să fie acum în intervalul de toleranță specificat.
- Efectuați o verificare finală la un punct de operare comun (de exemplu, 30 kg pentru un sistem hidraulic) pentru a asigura precizia acolo unde contează cel mai mult.
Pasul 5: Documentare și sigilare
- Completați certificatul de calibrare/fișa de date, inclusiv:
- Model de manometru, număr de serie, interval (0-60 kg).
- ID standard de referință și data limită de calibrare a acestuia.
- Condiții de mediu (temperatura).
- Date „Așa cum au fost găsite” și „Așa cum sunt stânga”, eroare maximă și declarație de trecere/eșec.
- Numele calibratorului, data și următoarea dată scadentă.
- Dacă procedură este cerută, aplicați un sigiliu de calibrare (autocolant cu dovezi de falsificare) pe manometru.
- Aplicați o etichetă de stare care indică „Calibrat” și următoarea dată scadentă.
Tendințele industriei în calibrarea instrumentelor de presiune
Sisteme automate de calibrare și management al datelor
Instalațiile cu volum mare se mută la controlere automate de presiune și sisteme de achiziție de date. Aceste sisteme aplică rampe precise de presiune, înregistrează electronic răspunsurile manometrului și generează certificate automat, reducând erorile umane și îmbunătățind debitul. Liniile proprii de calibrare de producție ale YM utilizează o astfel de tehnologie pentru a se asigura că fiecare ecartament care părăsește instalația noastră este perfect caracterizat.
Trasabilitate la gemeni digitali și calibrare de la distanță
Conceptul de „geamăn digital” pentru instrumente este în curs de dezvoltare, unde istoricul calibrării și variația performanței sunt modelate. În plus, „calibrarea de la distanță” folosind standarde de presiune inteligente, activate în rețea, este explorată pentru echipamentele desfășurate pe teren, permițând experților să supravegheze calibrarea dintr-o locație centrală.
Concentrare sporită asupra calibrării la presiune joasă și presiune diferențială
Odată cu creșterea instrumentelor și cronometrelor aviației pentru drone și sistemele de control al mediului, există o cerere crescută pentru calibrarea precisă a manometrelor în intervale inferioare (de exemplu, 0-1 kg pentru viteza aerului sau presiunea în cabină) și manometrele de presiune diferențială, care necesită standarde și mai sensibile.
Infrastructura și expertiza de calibrare YM
Angajamentul nostru față de acuratețe se extinde dincolo de producție. YM operează un laborator de calibrare acreditat A2LA (ISO/IEC 17025) dedicat sprijinirii clienților noștri și a propriei producții. Laboratorul este echipat cu standarde primare, cum ar fi testere cu greutate mare de înaltă precizie pentru intervale inclusiv 0-60 kg, menținute într-un mediu controlat. Inginerii noștri de metrologi sunt instruiți conform standardelor naționale și internaționale, asigurându-se că serviciile de calibrare pentru instrumentele și cronometrele aviației militare îndeplinesc cele mai stricte cerințe de apărare și aerospațială.
Cercetare și dezvoltare pentru stabilitate sporită și intervale de calibrare
Un obiectiv cheie de cercetare și dezvoltare este de a proiecta instrumente de presiune care să rămână calibrate mai mult timp. Acest lucru implică cercetarea materialelor avansate pentru tuburi Bourdon (cum ar fi Ni-Span C) care minimizează histereza elastică și efectele de temperatură și design îmbunătățit al rulmenților de mișcare pentru a reduce deviația indusă de frecare. Prin extinderea timpului dintre calibrările necesare, reducem costul total de proprietate al clienților noștri pentru instrumente de înaltă calitate pentru motor de aviație, tren și avion .
5 considerații cheie de calibrare pentru echipele tehnice rusești
Atunci când stabilesc sau auditează un proces de calibrare, echipele rusești de metrologie și întreținere subliniază:
- Trasabilitate la standardul primar de stat rus (GET): Cererea de certificate de calibrare care documentează în mod explicit un lanț neîntrerupt de trasabilitate de la standardul de referință de lucru înapoi la standardele naționale specificate de GOST, nu doar la cele internaționale.
- Testul de mediu ca parte a calibrării (GOST 8.001): Se așteaptă ca raportul de calibrare să includă verificarea performanței manometrului la temperaturile ridicate și scăzute specificate, nu doar la temperatura camerei, pentru a valida specificațiile sale în intervalul de funcționare.
- Respectarea strictă a GOST 2405 pentru manometre: cerințe specifice pentru intervalele de calibrare, selectarea punctului de testare și erorile maxime admise, așa cum sunt definite în standardul GOST pentru manometre, care pot diferi de normele MIL sau ISO.
- Documentație în limba rusă cu terminologie GOST: certificatele și rapoartele de calibrare trebuie furnizate în format rusă sau bilingv, folosind termenii metrologici corecti conform limbii de reglementare rusă.
- Capacitate de calibrare la fața locului pentru echipamentele de teren: Preferință puternică pentru furnizorii sau partenerii de service care pot efectua calibrarea acreditată la fața locului în hangarele sau unitățile lor, folosind standarde mobile, minimizând timpul de nefuncționare a echipamentului și logistica.
Sfaturi de utilizare și manipulare post-calibrare
Pentru a menține integritatea calibrării
- Evitați suprapresiunea: nu supuneți niciodată manometrul la o presiune peste scara maximă (60 kg), chiar și pentru scurt timp. Acest lucru poate cauza deformarea permanentă a tubului Bourdon.
- Minimizați pulsația și șocul: Folosiți amortizoare sau restrictoare dacă instalați în sisteme cu pulsații de presiune (de exemplu, de la pompe) sau potențial de lovituri de berbec.
- Montare corectă: Montați manometrul într-o poziție care minimizează vibrațiile și este ușor de citit. Utilizați un cuplu adecvat pe conexiune pentru a evita solicitarea asupra prizei.
- Verificări regulate în timpul serviciului: comparați periodic citirea indicatorului cu alți indicatori de sistem pentru a detecta deviații sau defecțiuni bruște.
Standarde relevante pentru calibrare și performanță
Procesul de calibrare este definit de standarde internaționale și militare stricte:
- ISO/IEC 17025: Cerințe generale pentru competența laboratoarelor de testare și etalonare.
- ISO 2787: Unelte și mașini pneumatice - Scule rotative - Metode de încercare pentru performanță (relevante pentru caracterizarea sursei de presiune).
- MIL-PRF-39000: Specificație de performanță pentru manometre cu cadran care indică presiunea.
- ASME B40.100: Manometre și accesorii manometre.
- GOST 2405-88: Manometre, vacuometre, manometre manovacuum, manometre, manometre. (Standard rusesc cheie).
- Procesele YM sunt concepute pentru a se conforma acestor cerințe și cerințelor specifice clienților, documentate în sistemul nostru de management al calității .
