Conector de aviație CX-16 Aplicații multi-pini: optimizarea soluțiilor de interconectare pentru sisteme complexe
Pentru managerii de achiziții și inginerii de proiectare din industria aerospațială, apărare și automatizare, selectarea conectorului corect depinde adesea de echilibrarea numărului de pin, etanșarea mediului și dimensiunea fizică. Seria Aviation Connector CX-16 (disponibilă în configurații 3P, 5P, 7P și 10P) oferă o soluție versatilă și de înaltă fiabilitate pentru un spectru larg de aplicații cu mai multe circuite. Acest ghid explorează implementarea strategică a acestor conectori, ajutând profesioniștii B2B să facă alegeri în cunoștință de cauză pentru sisteme, de la grupuri de senzori compacte pe un motor de aeronavă până la panouri de control ale trenurilor industriale de ultimă generație.

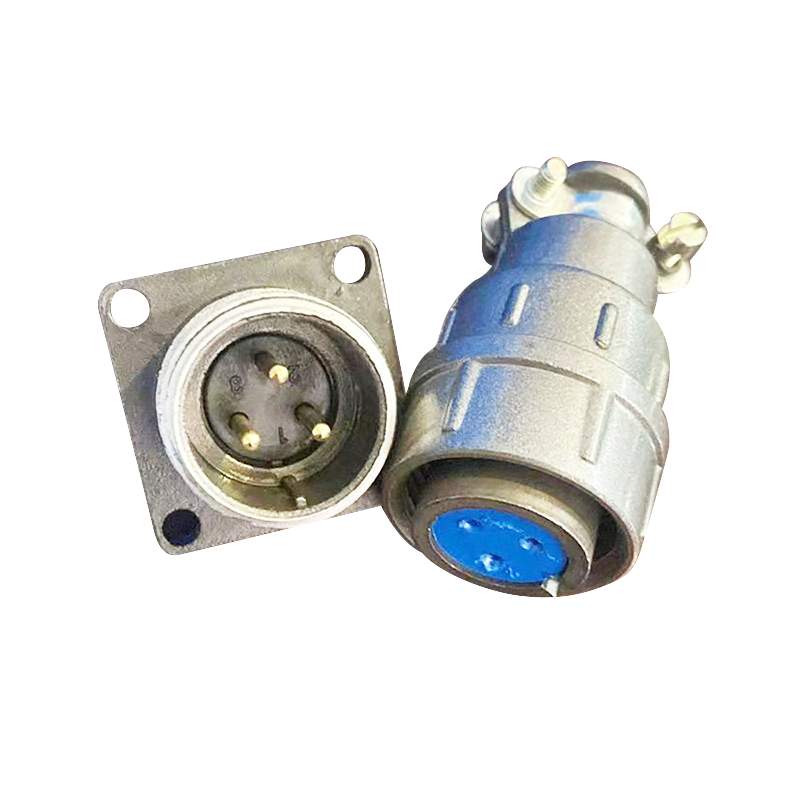

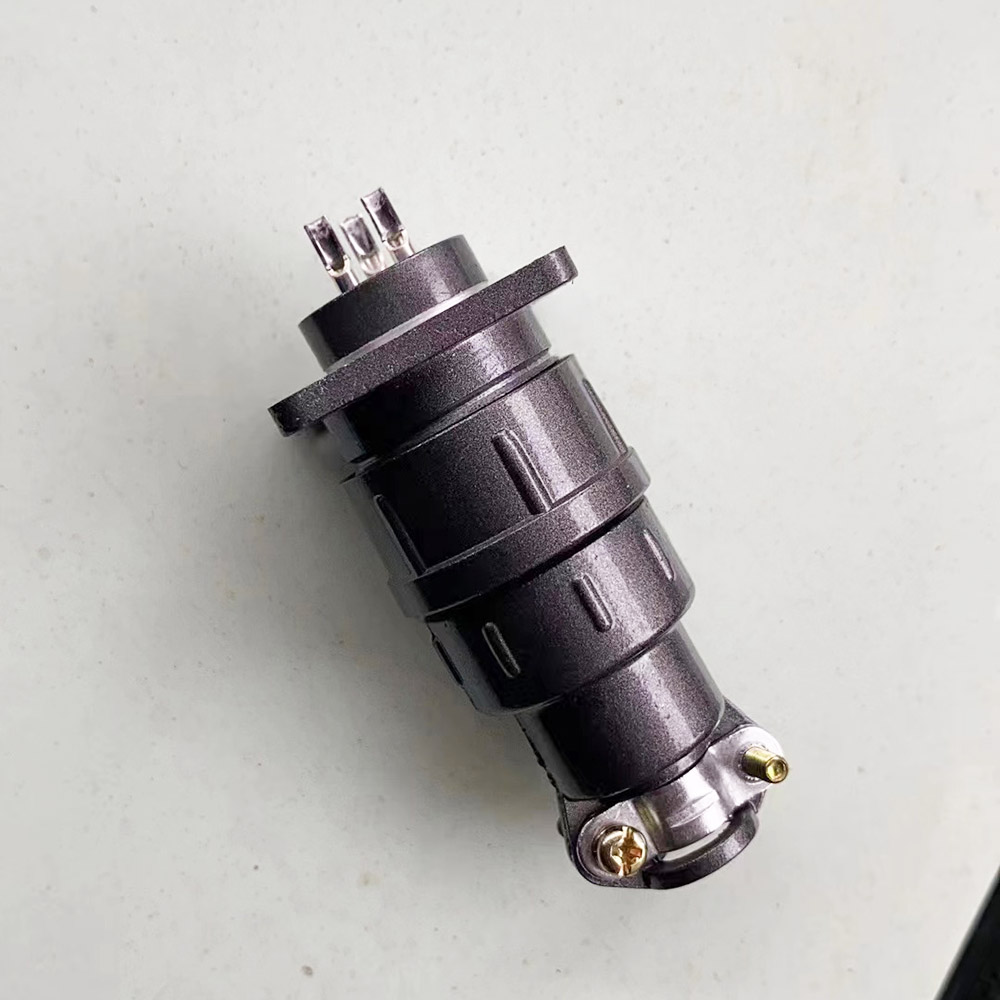

Înțelegerea seriei CX-16: O platformă compactă, de înaltă performanță
Seria CX-16 este definită de dimensiunea sa compactă a carcasei (de obicei, în jur de 16 mm diametru) și de concentrarea pe conectivitate fiabilă cu mai mulți pini în medii dure și cu spațiu limitat. Reduce diferența dintre conectorii simpli cu doi pini și tipurile circulare mai mari și mai complexe.
- Design compact și robust: Conceput dintr-un aliaj ușor de aluminiu, cu un finisaj durabil, carcasa CX-16 oferă ecranare EMI și protecție mecanică esențială, menținând în același timp o amprentă redusă - un avantaj cheie în rafturile avionice dense sau încărcăturile utile UAV.
- Flexibilitate cu mai mulți pini: Disponibilitatea versiunilor cu 3, 5, 7 și 10 pini permite proiectanților să potrivească precis conectorul la numărul necesar de circuite, eliminând spațiul pierdut și costurile asociate cu utilizarea conectorilor supradimensionați.
- Etanșare ecologică: Conceput pentru a îndeplini standarde IP67 sau mai mari, utilizând inele O de interfață și garnituri de etanșare din spate pentru a proteja împotriva umezelii, prafului și fluidelor. Acest lucru îl face potrivit atât pentru utilizarea internă a aeronavei, cât și pentru aplicații externe pe echipamentele de sprijin la sol.
- Cuplaje sigure: Dispune de un mecanism de cuplare filetat fiabil care asigură o conexiune rezistentă la vibrații, esențială pentru menținerea integrității semnalului pe platformele mobile. Această filozofie de design este împărtășită cu familiile mai mari de conectori pentru aviație militară .
Perspectiva achizițiilor: dimensionarea corectă a interconexiunii
Alegerea numărului corect de pini (3P, 5P, 7P, 10P) este o decizie directă de cost și fiabilitate. Subspecificarea duce la necesitatea mai multor conectori; supraspecificarea crește costul unitar, greutatea și spațiul panoului. Seria CX-16 permite o „dimensionare corectă” precisă, simplificând lista de materiale și optimizând aspectul panoului atât pentru noile modele, cât și pentru actualizările de sistem vechi.
Recomandări specifice aplicației pentru numărare de pin
Aplicații CX-16 3P și 5P: pachete simplificate de putere și semnal
Ideal pentru dispozitive compacte și interfețe simple actuator/senzor.
- Utilizare tipică cu 3 pini: conexiuni de bază de alimentare plus masă pentru instrumente mici, indicatoare de stare sau senzori care necesită o linie de alimentare, retur și semnal. Folosit în mod obișnuit la instrumentele panoului de cabină.
- Utilizare tipică cu 5 pini: control mic de servo sau actuator (de putere, masă și semnale de control multiple), interfețe de comunicare de bază (de exemplu, RS-422) sau conexiuni pentru senzori cu ieșiri multiple (de exemplu, un senzor combinat de temperatură și presiune). Perfect pentru conectorul de aviație compact pentru interfețele cardanelor dronei sau trenului de aterizare.
Aplicații CX-16 7P și 10P: Control complex și legături de date
Potrivit pentru subsisteme care necesită semnale de control multiple sau transmisie hibridă de putere/date.
- Utilizare tipică cu 7 pini: control servo/actuator mai complex, unități de motor mici cu feedback sau interfețe pentru unități avionice care necesită mai multe semnale I/O discrete alături de putere. Adesea se găsește în unitățile de control a ușii trenului sau în dispozitivele de acționare a clapetelor HVAC.
- Utilizare tipică cu 10 pini: Subsisteme compacte care necesită conectivitate semnificativă. Exemplele includ:
- Camere mici de cameră sau senzori (putere, video, date seriale, linii de control).
- Interfață pentru o unitate de monitorizare a motorului de aviație de înaltă calitate care consolidează mai multe intrări ale senzorilor.
- Conexiuni între calculatoarele de control al zborului și comutatoarele/afișajele din cabina de pilotaj în aeronave ușoare sau UAV.
- Conexiuni ale efectelor finale robotizate industriale (putere, intrări multiple de senzori, semnale ale supapelor pneumatice).
Tendințe din industrie: impulsul pentru miniaturizare și hibridizare
Cererea de conectori compacti, multifuncționali, cum ar fi CX-16, este în creștere datorită mai multor tendințe cheie:
- Optimizare SWaP-C: Accentul neobosit pe reducerea dimensiunii, greutății, puterii și costurilor în sectorul aerospațial și al apărării împinge conectori care fac mai mult în spațiu mai puțin, făcând aspectul eficient al pinilor din seria CX-16 extrem de relevantă.
- Fuziunea senzorilor și IoT: sistemele moderne împachetează mai mulți senzori în volume mai mici, fiecare necesitând linii de alimentare și de date. Conectorii multi-pini sunt esențiali pentru gruparea fiabilă a acestor conexiuni.
- Conectori hibride de putere-date: Există o nevoie din ce în ce mai mare de conectori care pot transporta atât putere semnificativă, cât și date de mare viteză în aceeași carcasă. În timp ce CX-16 este în mod tradițional pentru alimentare/semnal, principiile sale de proiectare informează dezvoltarea soluțiilor hibridizate de nouă generație pentru conectori pentru avioane .
5 considerații critice privind achizițiile pentru cumpărătorii tehnici ruși
Atunci când se evaluează seria CX-16 pentru piețele CSI, achizițiile se concentrează pe aceste puncte specifice:
- Certificare GOST pentru fiecare configurație de pin: cererea de documente de certificare separate sau cuprinzătoare care să demonstreze că fiecare variantă (3P, 5P, 7P, 10P) îndeplinește standardele GOST relevante (de exemplu, GOST 22613) pentru performanța electrică și de mediu.
- Certificate de materiale și documentație de conformitate RoHS/REACH: Dezvăluirea completă a tuturor materialelor (aliaj metalic, plastic izolator, elastomer de etanșare) cu certificate de conformitate, chiar dacă RoHS nu este obligatoriu la nivel local, deoarece demonstrează calitatea materialului și facilitează exportul de produse finite.
- Validarea performanței în împerecherea/deconectarea la temperatură joasă: Dovada că conectorul, în special etanșările și filetele sale de cuplare, pot fi operate cu succes la temperatura extremă specificată (-55°C sau mai mică) fără deteriorarea sau pierderea etanșării.
- Compatibilitate cu amprentele vechi ale conectorilor sovietici/rusi: pentru aplicațiile de înlocuire, desenele dimensionale trebuie să confirme compatibilitatea directă cu decupările existente ale panourilor și modelele de găuri de montare pentru a evita modernizarea costisitoare.
- Disponibilitatea truselor complete de accesorii: Cerință pentru kituri ușor disponibile, care includ carcase din spate, contacte de sertizare adecvate, instrumente de inserare și etanșări - simplificând achiziția și asigurând asamblarea corectă pe teren.
Cele mai bune practici de integrare a sistemului și cablare
Ghid pas cu pas pentru implementarea conectorilor CX-16
- Maparea circuitului și definiția pin-out: documentați în mod clar care fir/funcție corespunde fiecărui număr de pin pentru fiecare conector din sistem. Utilizați acest lucru pentru a crea o masă de cablare principală.
- Selectarea firului și a contactului: Selectați calibrul corect al firului pentru curentul nominal al fiecărui circuit. Alegeți dimensiunea de contact corespunzătoare (adesea toate contactele din CX-16 au aceeași dimensiune într-o inserție dată).
- Sertizare de precizie: Utilizați instrumente de sertizare calibrate, recomandate de producător. Efectuați teste de tragere pe probe de sertizare pentru a vă asigura că retenția terminalului îndeplinește cerințele MIL-spec.
- Inserarea și verificarea contactului: Utilizați instrumentul de inserare corect pentru a fixa fiecare contact complet în izolator. Verificați adâncimea de așezare cu un indicator de tip go/no-go.
- Ansamblul cablajului și decuplarea tensiunii: Instalați carcasa din spate adecvată, asigurându-vă că clema cablului este dimensionată și strânsă corect pentru a asigura o eșanare adecvată a tensiunii fără a deteriora cablul.
Lista de verificare a întreținerii preventive
- Inspecție vizuală: Înainte de împerechere, verificați dacă nu există știfturi îndoite, carcase deteriorate sau etanșări compromise.
- Curăţarea contactelor: Curăţaţi contactele ştifturilor şi prizei cu un agent de curăţare a contactelor electronice aprobat şi cu tampoane fără scame dacă se suspectează contaminarea.
- Verificarea integrității etanșării: inspectați și înlocuiți în mod regulat inelele O și garniturile din spate, conform intervalului de service recomandat sau dacă se observă rănituri, fisuri sau aplatizări.
- Verificarea cuplului: Verificați periodic dacă piulițele de cuplare sunt strânse la valoarea specificată, în special după expunerea la vibrații.
Excelența în inginerie și producție YM
Fiabilitatea seriei CX-16 este un produs al abordării integrate de proiectare și producție a YM. Unitatea noastră găzduiește linii de producție dedicate pentru conectori miniaturali, cu ștanțare de precizie pentru contacte și asamblare automată pentru a asigura coerența. Fiecare lot este supus unor teste riguroase în laboratorul nostru de testare a mediului , inclusiv teste de imersie IP67 și analiză a forței de împerechere. Acest angajament față de calitate este motivul pentru care conectorii noștri sunt de încredere în aplicațiile critice din întreaga lume. Dezvoltarea recentă de către echipa noastră de cercetare și dezvoltare a unei carcase din spate cu profil redus, cu reținere ridicată pentru seria CX-16 a rezolvat problemele comune ale tensiunii cablului în compartimentele avionice UAV strânse, demonstrând concentrarea noastră asupra inovației bazate pe aplicații, care beneficiază întregul nostru portofoliu de conectori .
Întrebări frecvente (FAQ)
Î1: Pot fi împerecheate diferite versiuni cu număr de pin ale CX-16 (de exemplu, 5P și 7P)?
R: Nu, nu pot. Dimensiunea carcasei poate fi aceeași, dar inserția (partea internă din plastic care ține contactele) și aranjamentul contactelor sunt diferite pentru fiecare număr de pini. Împerecherea conectorilor nepotriviți va deteriora pinii și prizele. Asigurați-vă întotdeauna că conectorii de împerechere au aceeași serie de număr de piesă și număr de pini.
Î2: Care este curentul nominal maxim pentru contactele dintr-un conector tipic CX-16?
R: Valoarea curentă depinde de dimensiunea specifică a contactului utilizată în insertul CX-16. În mod obișnuit, contactele din această dimensiune a carcasei sunt evaluate între 5A și 13A per pin . Este esențial să consultați fișa tehnică specifică pentru varianta CX-16 pe care o selectați, deoarece evaluarea poate varia în funcție de designul contactului și placare. Reduceți întotdeauna valorile pentru aplicații cu temperatură ridicată sau în regim continuu.
Î3: Seria CX-16 este potrivită pentru utilizare în locații expuse pe fuselajul unui avion?
R: CX-16 are o etanșare excelentă la mediu (IP67), dar este proiectat de obicei pentru zone nepresurizate și medii moderate . Pentru expunerea directă și prelungită la ploaie de mare viteză, gheață sau forțe aerodinamice semnificative pe fuselajul unui avion extern, ar fi recomandat un conector special conceput și testat pentru acel mediu de „linie de zbor” (adesea cu caracteristici suplimentare de blocare și etanșare mai robustă). CX-16 este ideal pentru compartimentele avionice, panourile interioare și echipamentele de sol.
Î4: Cum specific sexul corect (ștecher vs. priză) pentru aplicația mea?
R: Convenția standard este că mufa (mascul) are contacte cu pini și se află de obicei pe partea cablului. Priza (mamă) are contacte priză și este de obicei montată pe panou sau echipament. Alimentarea este de obicei furnizată de la priză. Pentru aplicații specifice, în special care implică conectarea la cald, pot fi utilizate configurații de gen invers. Definiți clar acest lucru în specificația dvs. pentru YM.
Standarde de guvernare și repere de calitate
Seria CX-16 este proiectată și fabricată în conformitate cu standardele cheie din industrie:
- MIL-DTL-26482 / MIL-DTL-83723 Seria III Concepte: Specificații militare relevante pentru conectori circulari mai mici.
- IEC 60529: Definește gradele de protecție la intrare (IP) precum IP67.
- RTCA/DO-160: Condiții de testare de mediu pentru echipamente aeropurtate (pentru variante calificate).
- SAE AS39029: Standard pentru contactele conectorului electric.
- GOST 22613: standard rusesc pentru conectorii electrici pentru echipamentele aviatice.
- AS9100: Standardul sistemului de management al calității aerospațial care guvernează întregul proces de producție al YM.
Referințe și resurse tehnice
1. Departamentul Apărării. (1991). *MIL-DTL-26482G: Specificații detaliate pentru conectori, electrici, circulari, miniatură, deconectare rapidă, rezistență la mediu*. DLA. (Relevant pentru modele mai mici cu factor de formă).
2. Comisia Electrotehnică Internațională. (2013). *IEC 60529: Grade de protecție oferite de carcase (Cod IP)*. IEC.
