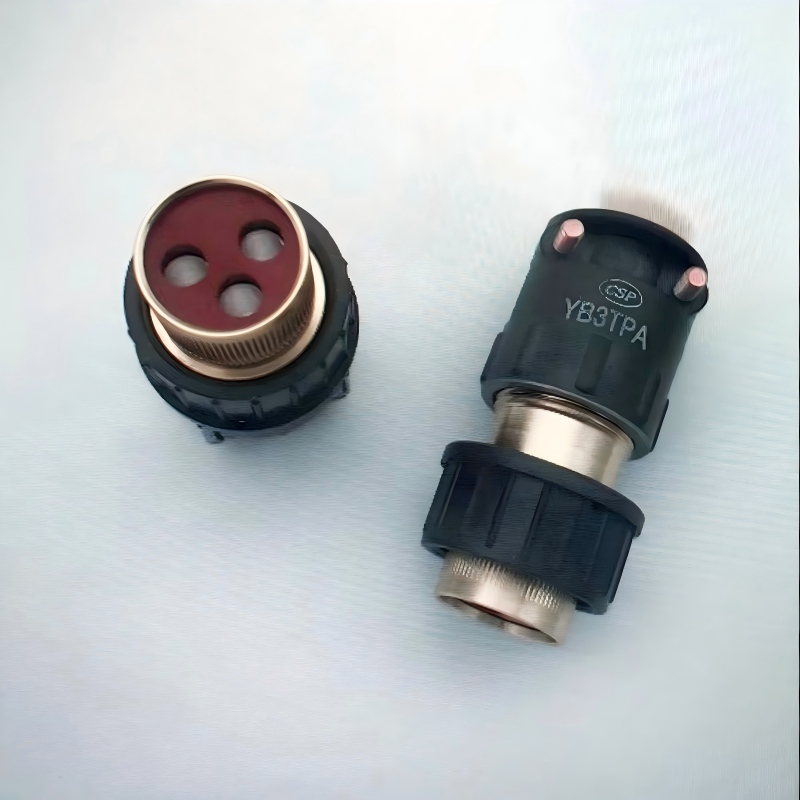

Seria de conectori YB3TAX Detalii tehnice - Conector de aviație YB3TAX YB3TPA

Seria de conectori YB3TAX Detalii tehnice: Soluții avansate de interconectare pentru medii solicitante

Pentru managerii de achiziții și specialiștii în inginerie din industria aerospațială, de apărare și industria grea, selectarea seriei de conectori potrivite necesită o înțelegere profundă a specificațiilor tehnice și a performanței în condiții de stres. Seria de conectori YB3TAX (inclusiv variante precum YB3TPA) reprezintă o familie de conectori circulari de înaltă performanță, etanșați ecologic, concepute pentru a depăși cerințele riguroase ale aplicațiilor moderne. Această scufundare tehnică profundă oferă profesioniștilor B2B informații critice asupra arhitecturii, specificațiilor și implementării optime ale seriei YB3TAX, susținând decizii informate pentru sistemele care alimentează comenzile motoarelor aeronavei , avionica critică și echipamentele de sol robuste.

Privire de ansamblu arhitecturală: un design modern de grad militar

Seria YB3TAX este construită pe o bază de fiabilitate, modularitate și rezistență la mediu, poziționând-o ca o alegere de top pentru aplicațiile în care defecțiunea nu este o opțiune.

• Sistem robust de carcasă: Construit din aliaj de aluminiu de înaltă rezistență, cu un finisaj superior rezistent la coroziune (de exemplu, nichel galvanizat sau anodizare avansată). Designul carcasei încorporează caracteristici anti-rotație și oferă o ecranare excelentă EMI/RFI, întruchipând rezistența așteptată de la un conector de aviație militară .
• Inserție modulară și design de contact: Dispune de inserții detașabile, interschimbabile, care găzduiesc contacte prelucrate cu precizie. Contactele sunt placate cu aur peste nichel pentru performanțe electrice optime, forță de împerechere scăzută și rezistență excepțională la coroziune, asigurând integritatea semnalului pentru datele sensibile ale senzorilor de înaltă calitate a motorului de aviație .
• Tehnologie superioară de etanșare: Folosește o abordare de etanșare cu mai multe bariere: un inel O de interfață fluorosilicon primar pentru performanță la temperatură largă, etanșări posterioare individuale ale sârmei și, adesea, etanșare la intrarea carcasei la cablu. Acest lucru atinge de obicei un rating IP68 sau IP69K , protejând împotriva jeturilor de apă de înaltă presiune și imersiei prelungite - critice pentru mediile dure în aer liber sau de spălare pe trenuri și vehicule terestre.
• Mecanisme de cuplare sigură: Disponibil atât în ​​versiuni cu filet (pentru instalații permanente cu vibrații ridicate) cât și în versiuni avansate cu deconectare rapidă push-pull. Varianta push-pull oferă blocare pozitivă cu feedback sonor/tactil și rezistență ridicată la vibrații fără a necesita spațiu de rotație.

Perspectiva achizițiilor: evaluarea genealogiei tehnice

Pentru achizițiile globale, valoarea seriei YB3TAX constă în pedigree-ul tehnic validat. Dincolo de fișa de date, este esențial să se verifice calificarea la standardele MIL specifice (de exemplu, MIL-DTL-38999), trasabilitatea materialului și sistemul de calitate a producției al producătorului (AS9100). Această diligență asigură că componenta va funcționa conform specificațiilor pe parcursul ciclului de viață al produsului dumneavoastră.

Defalcarea specificațiilor tehnice detaliate

1. Parametrii de performanță electrică

Aceste specificații definesc funcționalitatea electrică de bază și marjele de siguranță ale conectorului.

1. Evaluări de curent și tensiune de contact: Contactele sunt disponibile în mai multe dimensiuni, care acceptă curenți de la 3A la 40A+ . Seria este evaluată pentru o tensiune de lucru de 600 V AC/DC RMS sau mai mare, găzduind atât aplicații de semnal de mare putere, cât și de înaltă tensiune.
2. Rezistență de contact: Extrem de scăzută și stabilă, de obicei < 3 miliohmi pe pereche cuplată, minimizând căderea de tensiune și pierderea de putere în circuitele critice.
3. Rezistență de izolație: > 10.000 MΩ la 500 VDC, asigurând o izolare excepțională între circuite și față de carcasă, chiar și în condiții de umiditate ridicată.
4. Tensiune de rezistență dielectrică (DWV): Capabil să reziste la 1.800 Vrms timp de 60 de secunde între contacte și de la contacte la carcasă, oferind un factor de siguranță ridicat împotriva supratensiunilor tranzitorii.
5. Eficacitatea ecranării: Oferă >100 dB de ecranare EMI/RFI de la 100 MHz la 10 GHz, protejând electronicele sensibile de interferențe - o cerință cheie pentru aplicațiile moderne de conectori pentru aeronave în apropierea sistemelor de comunicații.

2. Specificații mecanice și de mediu

Acești parametri asigură durabilitatea fizică și fiabilitatea în condiții extreme de funcționare.

• Interval de temperatură de funcționare: -65°C până la +200°C . Această gamă high-end extinsă este potrivită în special pentru aplicații în apropierea surselor de căldură sau în setari industriale cu temperaturi ridicate.
• Performanță la vibrații și șocuri: Calificat conform MIL-STD-810, Metoda 514 și Metoda 516 pentru profile severe de vibrații și șocuri, prevenind discontinuitatea contactului pe cele mai solicitante platforme mobile și aeriene.
• Protecție la pătrundere: Evaluat la IP68 (2m, 24 ore) și IP69K (spălare la presiune înaltă, la temperatură înaltă) , ceea ce o face una dintre cele mai robuste serii disponibile.
• Durabilitate de împerechere: Evaluat pentru peste 1.000 de cicluri de împerechere (filet) și peste 500 de cicluri (împingere-tragere), păstrând în același timp toate specificațiile de performanță.
• Rezistență la fluide și substanțe chimice: garniturile și materialele sunt rezistente la combustibilii de aviație, fluidele hidraulice, solvenții și spray-ul de sare conform MIL-STD-810, Metoda 509.

Sectoarele de aplicare primare și logica de configurare

1. Aerospațial și apărare: sisteme critice pentru misiune

YB3TAX este proiectat pentru cele mai provocatoare medii aerospațiale.

• Comenzi ale motorului și APU: conexiuni directe pentru unitățile de control digital al motorului cu autoritate completă (FADEC), sistemele de aprindere și senzorii de pe motorul aeronavei , unde temperatura ridicată și vibrațiile sunt primordiale.
• Avionica și sisteme de arme: interconexiuni pentru radar, poduri de război electronic și computere de control al zborului, unde ecranarea EMI și etanșarea mediului nu sunt negociabile.
• Vehicule militare terestre: conexiuni sigilate pentru sisteme de comunicații, navigație și control al incendiilor în tancuri și transportoare blindate de personal.

2. Sisteme fără pilot și robotizate

Furnizarea de interconexiuni robuste și ușoare pentru platforme autonome.

• UAV/UAS de ultimă generație: Ca un conector de aviație premium pentru soluție de dronă , este utilizat pentru interfețe de sarcină utilă (EO/IR, LiDAR), propulsie și legătură de date pe dronele tactice și MALE/HALE (altitudine medie/înaltă rezistență lungă).
• Robotică industrială și pentru mediul periculos: Conectori pentru brațe robotizate în aplicații de vopsire, sudare și eliminarea ordonanțelor explozive (EOD) care necesită capacitate de spălare IP69K.

3. Transporturi și industrie grea

Fiabilitate extremă pentru aplicații de sol critice pentru siguranță.

• Material rulant feroviar: sisteme de control la bord pentru propulsia trenului , frânarea și ușile, expuse la vibrații constante, umiditate și variații de temperatură.
• Vehicule agricole și de teren: conectori pentru gestionarea motorului, controlul transmisiei și interfețele de implementare în condiții de praf, umezeală și vibrații ridicate.
• Sectorul Energetic: Conexiuni în cadrul turbinelor eoliene, platformelor petroliere offshore și echipamentelor miniere.

Tendințe din industrie: inteligent, ușor și activat pentru date

Industria conectorilor evoluează rapid, iar serii precum YB3TAX sunt în frunte:

• Tehnologia senzorilor integrati: Dezvoltarea de „conectori inteligenți” cu senzori încorporați pentru monitorizarea în timp real a stării de împerechere, a temperaturii și a pătrunderii umidității, permițând întreținerea predictivă pentru sistemele critice.
• Materiale ușoare avansate: Încorporarea de titan și compozite avansate pentru carcase în aplicații aerospațiale și UAV sensibile la greutate, fără a compromite rezistența sau ecranarea.
• Putere hibridă și date de mare viteză: Evoluția modelelor de inserție pentru a încorpora contacte capabile să transmită atât putere mare (pentru actuatoare) cât și date de mare viteză (pentru senzori/camere) în cadrul aceleiași carcasi robuste, simplificând arhitectura sistemului.

5 puncte critice de evaluare tehnică pentru achizițiile rusești

Achizițiile tehnice din Rusia aplică o evaluare meticuloasă, bazată pe standarde pentru astfel de componente:

1. Certificare GOST-R completă cu aprobare IAC AR: Cerința pentru certificarea oficială care să demonstreze că seria îndeplinește toate standardele GOST relevante (de exemplu, GOST 22613, GOST R 50462) și deține aprobarea Comitetului pentru aviație interstatală (IAC AR) pentru utilizarea aviației, cu toate documentele în limba rusă.
2. Certificate de materiale din surse interne aprobate: Pentru contractele de stat, preferința pentru conectori care utilizează materiale de bază (aluminiu, cupru) provenite de la furnizori din regiunea CSI cu certificate complete de fabrică în limba rusă și documentație de trasabilitate.
3. Validare la temperatură joasă de calitate arctică: dincolo de standardul de -65°C, cererea de rapoarte de testare care să arate integritatea funcțională (elasticitate a etanșării, inserții fără plastifianți, rezistență la fisuri) la temperaturi de până la -70°C sau mai mici, cu cicluri de împerechere/deîmperechere reușite la aceste extreme.
4. Compatibilitate cu echipamentele de testare specializate din Rusia: Verificarea faptului că dimensiunile conectorului și filetul de cuplare sunt compatibile cu dispozitivele standard de testare militare și aviatice rusești și adaptoarele de împerechere utilizate în laboratoarele de control al calității.
5. Analiza costurilor ciclului de viață și contract de asistență pe termen lung: o analiză oficială a costului total de proprietate, inclusiv intervalele de întreținere așteptate (înlocuirea sigiliei) și un acord de asistență garantat pe termen lung (15-25 ani) care acoperă disponibilitatea pieselor de schimb și asistență tehnică.

Ghid de instalare, întreținere și conformitate

Procedura de instalare de cea mai bună practică

1. Pregătirea contactului: Folosiți echipament de sertizare calibrat, specific instrumentului. Efectuați verificarea forței de tragere pe probele de sertizare pentru a vă asigura că îndeplinesc cerințele MIL-STD-1344, Metoda 2036.
2. Ansamblul de inserare: Introduceți contactele în izolator utilizând ghidajul și instrumentul corect, verificând poziționarea completă cu un indicator de adâncime.
3. Inspecția etanșării și lubrifierea: Verificați toate inelele O pentru imperfecțiuni. Aplicați o peliculă subțire de grăsime fluorosilicon specificată, dacă este recomandat.
4. Integrarea cablajului: Instalați carcasa din spate de detensionare adecvată, asigurându-vă că clema cablului este strânsă corect pentru a preveni tragerea firului.
5. Îmbinare finală: Pentru versiunile filetate, strângeți piulița de cuplare la valoarea specificată (de exemplu, 1,5-2,0 Nm) folosind o cheie dinamometrică. Pentru push-pull, ascultați clicul definitiv.

Capacitatea integrată de inginerie și producție a YM

Seria YB3TAX este un produs al ecosistemului de producție integrat vertical al YM. Instalația noastră dedicată de conectori de mare relevanță oferă linii automate de placare pentru grosime constantă a aurului și turnare avansată prin injecție pentru inserții la temperatură înaltă. Laboratorul nostru intern de calificare de mediu supune mostrele la teste extreme, inclusiv șoc termic de la -65°C până la +200°C și imersiunea prelungită IP68. Acest nivel de control asigură că fiecare conector îndeplinește detaliile tehnice publicate. Inovația recentă a echipei noastre de cercetare și dezvoltare în etanșarea supramoldei compozite pentru intrarea cablului a crescut rezistența la extragere și performanța de mediu a YB3TAX, o tehnologie care beneficiază întreaga noastră gamă de soluții de conector etanșat pentru medii dure.

Întrebări frecvente (FAQ)

Î1: Care este diferența cheie dintre variantele YB3TAX și YB3TPA?

R: Sufixul denotă de obicei detalii specifice de configurare. „TAX” indică adesea un aranjament specific de inserție, un material de înveliș sau un finisaj de placare. „TPA” se referă probabil la un aspect diferit de inserție sau la o variantă cu un accesoriu specific (cum ar fi o anumită carcasă din spate). Carcasa de bază și specificațiile de performanță sunt identice. Este esențial să consultați ghidul de configurare sau fișa de date YM pentru a selecta varianta exactă care se potrivește cu pin-out-ul și accesoriile necesare.

Î2: Seria YB3TAX este potrivită pentru utilizare în zone de spălare la presiune înaltă (IP69K)?

R: Da, variantele special calificate sunt. Seria YB3TAX este proiectată pentru a respecta IP69K, care implică expunerea la jeturi de apă la presiune înaltă (80-100 bar) la temperatură înaltă de la distanță apropiată. Dacă aplicația dvs. necesită acest nivel de protecție, trebuie să specificați versiunea calificată IP69K, care va avea compuși de etanșare specifici și validări de asamblare pentru a garanta performanța în acea condiție extremă.
