Specificații conectori militari din seria Y3A: Decodificarea modelului pentru interconexiuni robuste

Pentru managerii de achiziții și inginerii de proiectare din sectoarele de apărare, aerospațial și industriale grele, specificarea unui conector de calitate militară necesită trecerea dincolo de numerele de piese de bază la o înțelegere profundă a specificațiilor de performanță. Conectorii militari din seria Y3A sunt proiectați pentru a oferi performanțe fiabile în cele mai solicitante medii, de la compartimentul cu vibrații intense a unui motor de aeronavă până la compartimentele pline cu praf ale vehiculelor tactice terestre. Acest ghid detaliat de specificații traduce datele tehnice ale seriei Y3A în informații utile, dând putere profesioniștilor B2B să valideze afirmațiile furnizorilor, să asigure compatibilitatea sistemului și să ia decizii sigure de aprovizionare.

Filosofia de proiectare de bază: Construit conform standardelor militare

Seria Y3A este concepută de la zero ca un conector de aviație militară , aderând la o filozofie de rezistență extremă a mediului și fiabilitate electrică. Specificațiile sale sunt o reflectare directă a acestei intenții.

• Construcție robustă a carcasei: Fabricată din aliaj de aluminiu ușor (de obicei 6061-T6) cu un finisaj conductiv conform MIL (de exemplu, iridit sau anodizare dur), oferind un raport excelent rezistență-greutate, rezistență la coroziune și ecranare EMI/RFI eficientă.
• Arhitectură avansată de etanșare: Specifică pentru a obține un minim de etanșare IP67 conform IEC 60529. Acest lucru se realizează printr-o combinație de inel O de interfață, garnituri posterioare individuale de sârmă (adesea garnituri de silicon) și ghiveci opționale, care protejează împotriva umidității, prafului și pătrunderii fluidelor - o cerință critică pentru conectorii expuși la elementele unui tren sau vehicul militar.
• Sistem de contact de înaltă fiabilitate: Prezintă contacte din aliaj de cupru prelucrate cu placare cu aur peste nichel. Această specificație asigură rezistență de contact scăzută și stabilă (<5mΩ), rezistență excelentă la coroziune și performanță fiabilă pe sute de cicluri de împerechere, chiar și în prezența vibrațiilor.

De ce sunt importante specificațiile pentru achiziții

În achizițiile B2B, în special pentru contractele de apărare, o fișă de specificații este un document contractual. Înțelegerea parametrilor precum „temperatura de funcționare”, „profilul de vibrații” și „materialul carcasei” vă permite să efectuați comparații obiective cu furnizorii, să efectuați audituri de conformitate și să vă asigurați că componenta va funcționa conform așteptărilor în aplicația dvs. specifică, fie că este vorba de un stand de testare pentru motoare de aviație de înaltă calitate sau pentru un sistem de comunicații securizat.

Defalcare detaliată a specificațiilor tehnice

1. Specificații mecanice și de mediu

Acestea definesc durabilitatea fizică a conectorului și capacitatea de a supraviețui în condiții dure.

1. Interval de temperatură de funcționare: -65°C până la +175°C . Această gamă largă garantează funcționalitatea în frigul arctic, căldura deșertului și zonele cu temperaturi ridicate din apropierea motoarelor sau a electronicelor de putere.
2. Rezistența la vibrații: Testat conform MIL-STD-202, Metoda 214 (Condiția I, 10-2000 Hz). Specifică performanța fără discontinuitate electrică sub profiluri de vibrații sinusoidale și aleatorii definite, esențiale pentru prevenirea vibrațiilor de contact în platformele mobile.
3. Rezistență la șocuri: Calificat conform MIL-STD-810, Metoda 516 pentru șocuri puternice (de exemplu, 40G, 11 ms), simulând impactul câmpului de luptă sau al transportului.
4. Gradul de protecție la pătrundere (IP): IP67 minim atunci când este cuplat. Acest lucru înseamnă etanș la praf și capabil să reziste la scufundarea temporară în apă până la 1 metru timp de 30 de minute.
5. Rezistență la fluide: rezistență specificată la fluide precum Skydrol, Jet Fuel și uleiuri hidraulice conform standardelor de testare relevante.

2. Specificații de performanță electrică

Acestea guvernează funcția de bază a conectorului de a transmite puterea și semnalele în mod fiabil.

• Tensiune nominală: 500 VAC/DC RMS (tensiune de lucru). Acest rating ridicat acceptă atât puterea standard a aeronavei (115VAC, 28VDC) cât și tensiunile de control industrial.
• Curent nominal per contact: Disponibil în mai multe dimensiuni de contact (de exemplu, dimensiunea 16: 13A, dimensiunea 20: 7.5A, dimensiunea 22: 5A). Capacitatea totală a curentului conectorului depinde de configurația inserției.
• Rezistență de izolație: > 5.000 MΩ la 500 VDC. Acest lucru asigură un curent de scurgere minim și o izolare adecvată între circuite, critică pentru siguranță și integritatea semnalului.
• Tensiune de rezistență dielectrică (DWV): 1.500 Vrms timp de 60 de secunde între contacte și de la contacte la carcasă. Validează capacitatea sistemului de izolație de a rezista la vârfurile tranzitorii de tensiune.
• Rezistență de contact: < 5 mΩ maxim per pereche cuplată. Această rezistență scăzută minimizează pierderea de putere și căderea de tensiune, deosebit de importantă în aplicațiile de distribuție a energiei.

3. Durabilitate și specificații de configurare

1. Cicluri de împerechere: Evaluat pentru minim 500 de cicluri , păstrând toate specificațiile electrice și mecanice. Acest lucru asigură longevitatea aplicațiilor care necesită întreținere regulată sau reconfigurare.
2. Mecanism de cuplare: Specificat cu un sistem de cuplare filetat robust (auto-blocare sau cu un dispozitiv de blocare) pentru a preveni decuplarea accidentală sub vibrații, o cerință comună pentru utilizarea militară și aerospațială.

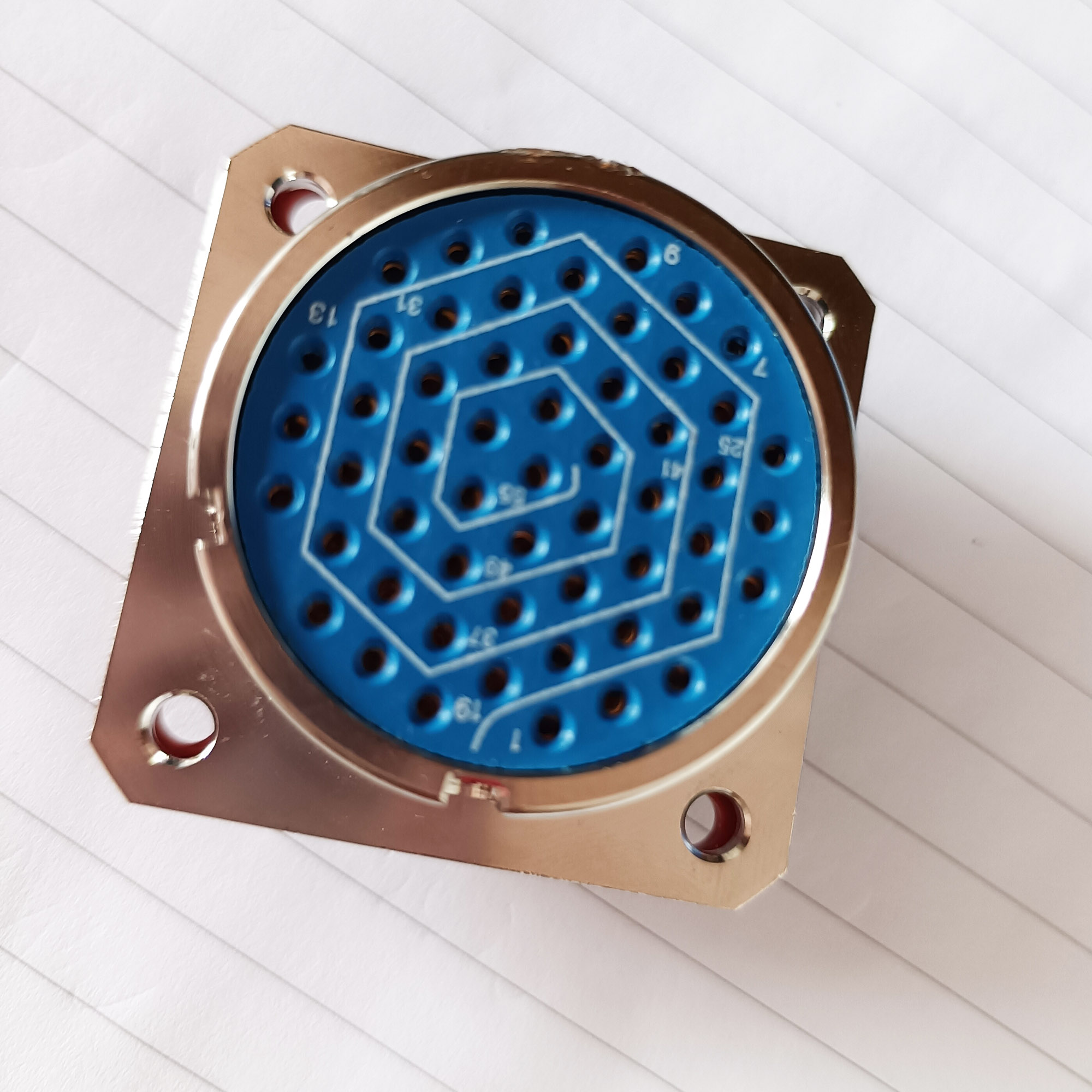

3. Dimensiuni de carcasă și configurații de inserție: Disponibil în dimensiuni standard de carcasă (de ex., 10, 12, 16, 18) cu o mare varietate de modele de inserare, permițând personalizarea pentru un număr specific de pini/prize și configurații mixte semnal/putere.

Tendințele industriei care influențează evoluția specificațiilor

Specificațiile conectorilor militari sunt perfecționate continuu pentru a răspunde noilor provocări tehnologice:

• Densitate crescută a puterii: Cererea pentru valori nominale de curent mai mari la aceleași dimensiuni sau mai mici ale carcasei, conducând la progrese în materialele de contact și managementul termic în designul conectorului.
• Convergența puterii și a datelor de mare viteză: specificațiile se extind pentru a include parametrii pentru impedanța controlată și diafonia pentru contactele concepute pentru a transporta date de înaltă frecvență (Ethernet, video) alături de putere, făcând conectorii precum Y3A potriviți pentru conectorii de aviație moderne pentru sistemele de drone cu suite de senzori integrate.
• Fabricare aditivă pentru personalizare: Utilizarea imprimării 3D pentru prototiparea rapidă și producerea de geometrii personalizate de carcasă sau inserții specializate de volum redus, reducând timpii de livrare pentru specificații nestandard.

5 Puncte critice de verificare a specificațiilor pentru achizițiile rusești de apărare

Echipele ruse de achiziții tehnice efectuează o revizuire exhaustivă, aliniată la standarde, a specificațiilor:

1. Conformitate cu standardele GOST și referințe încrucișate: specificațiile trebuie să fie echivalente sau să depășească standardele GOST relevante (de exemplu, GOST 22613 pentru conectori, GOST 28205 pentru testele climatice). Este adesea necesar un tabel de referință detaliat între specificațiile MIL și GOST.
2. Proprietăți certificate ale materialului la temperatură joasă: documentație care demonstrează că toți elastomerii (etanșări, garnituri) păstrează elasticitatea specificată și că componentele metalice nu devin casante la temperatura scăzută nominală de -65°C sau mai mică, validată prin teste la laboratoarele acreditate de Rusia.
3. Certificare și trasabilitate completă a materialelor: certificate de conformitate (CoC) pentru fiecare material - lot de aliaj de aluminiu, substanțe chimice de placare, aliaj de cupru de contact, plastic izolator - urmăribile până la producătorul de materii prime, necesitând adesea certificate în limba rusă de la fabrică.
4. Evaluare de întrerupere pentru contactele de alimentare (dacă este cazul): pentru conectorii utilizați în distribuția de energie, date specifice despre capacitatea contactului de a întrerupe un curent de defect fără sudare, adesea testate conform standardelor GOST sau IEC relevante.
5. Date de valabilitate pe termen lung și de stabilitate a performanței: dovezi din testele de îmbătrânire accelerată că specificațiile electrice și mecanice rămân valabile după perioade extinse de depozitare (de exemplu, 10-15 ani), ceea ce este crucial pentru planificarea strategică a pieselor de schimb.

Aplicarea specificațiilor la designul din lumea reală

O listă de verificare a selecției bazată pe specificații

1. Potriviți specificațiile de mediu cu aplicația: Confirmați că ratingul IP, intervalul de temperatură și rezistența fluidului se potrivesc sau depășesc mediul în cel mai rău caz al sistemului dumneavoastră.
2. Verificați compatibilitatea cu sarcina electrică: Asigurați-vă că tensiunea și curentul nominal al contactelor selectate au o marjă de siguranță suficientă (de obicei 20-30% reducere) peste condițiile dvs. maxime de funcționare.
3. Confirmați compatibilitatea mecanică: verificați dimensiunea carcasei, modelul flanșei de montare și filetul de cuplare în raport cu designul panoului și constrângerile de spațiu.
4. Plan de întreținere: Luați în considerare specificația ciclului de împerechere în raport cu intervalele de service așteptate. Pentru aplicațiile deconectate frecvent, asigurați-vă că durata de viață a ciclului este adecvată.

Garanția specificațiilor YM: proiectată și verificată

La YM, tratăm specificațiile publicate ca pe un angajament obligatoriu. Unitatea noastră de producție integrată, cu o suprafață de peste 25.000 mp. dedicat interconexiunilor de mare relevanță, este echipat pentru a valida fiecare parametru. Laboratorul nostru de validare intern efectuează teste distructive și nedistructive, inclusiv cicluri de temperatură, pulverizare de sare și analiză a forței de împerechere, pentru a se asigura că fiecare lot Y3A îndeplinește specificațiile. Această abordare riguroasă este motivul pentru care conectorii noștri sunt de încredere în roluri critice, de la aplicațiile Aircraft Connector până la automatizarea industrială. O realizare recentă în cercetare și dezvoltare este un tratament de suprafață brevetat pentru carcasele noastre din aluminiu, care crește rezistența la coroziune cu 40% în testele cu ceață sărată, îmbunătățind direct capacitatea produsului de a îndeplini și depăși specificațiile sale de mediu pentru desfășurari navale și de coastă.

Întrebări frecvente (FAQ)

Î1: Ce înseamnă de obicei „Y3A” din numele seriei?

R: În nomenclatura conectorilor militare și aerospațiali, numele seriei indică adesea o anumită familie de design sau un nivel de performanță. „Y3A” desemnează probabil cea de-a treia generație a seriei „A” de conectori circulari cu specificații militare YM, caracterizată prin combinația sa specifică de design al carcasei, tehnologie de etanșare și conformitatea cu un set de bază de standarde militare (cum ar fi conceptele MIL-DTL-38999). Îl distinge de alte serii (de exemplu, Y11P) care pot avea diferite mecanisme de cuplare sau aplicații țintă.

Î2: Cât de critică este specificația de placare „Aur peste nichel” pe contacte?

R: Este extrem de critic . Placa de sub nichel acționează ca o barieră de difuzie, împiedicând migrarea cuprului de bază în stratul de aur. Stratul superior auriu oferă o conductivitate excelentă, stabilă și rezistență la coroziune, asigurând o rezistență scăzută la contact pe durata de viață a conectorului. Specificarea acestei plăci este esențială pentru menținerea integrității semnalului în circuitele de joasă tensiune și prevenirea coroziunii prin frecare în medii vibrante - o preocupare cheie pentru orice conector utilizat pe un avion sau vehicul la sol.

Î3: Pot găsi un conector Y3A cu o specificație pentru funcționare în atmosferă explozivă (ATEX/IECEx)?

R: Da, dar necesită o variantă specifică. Conectorii standard Y3A sunt sigilati ecologic, dar nu sunt certificati in mod special pentru atmosfere explozive. YM oferă versiuni antideflagrante sau intrinsec sigure ale conectorilor de tip militar care sunt proiectați și testați pentru a îndeplini standardele ATEX/IECEx pentru utilizare în locații periculoase (de exemplu, ferme de combustibil, minerit). Trebuie să specificați această cerință în avans.

Î4: Specificația listează atât intervalele de temperatură „Operare”, cât și „Depozitare”. De ce sunt diferite?

R: Intervalul de temperatură de funcționare (de exemplu, de la -65°C la +175°C) este locul în care conectorul trebuie să funcționeze electric și mecanic în conformitate cu specificațiile. Intervalul de temperatură de depozitare este adesea mai larg (de exemplu, de la -65°C la +200°C) și definește limitele în care conectorul poate fi depozitat fără a suferi daune permanente , chiar dacă nu poate funcționa. De exemplu, un conector poate supraviețui depozitării la 200°C, dar este evaluat să funcționeze doar până la 175°C.

Standarde și documente cheie de guvernare

Specificațiile seriei Y3A sunt definite și verificate conform acestor standarde de bază:

• MIL-DTL-38999 Seria I/III: specificația fundamentală de performanță militară din SUA pentru conectori circulari, de înaltă densitate.
• MIL-STD-810: Considerații de inginerie a mediului și teste de laborator.
• MIL-STD-202: Metode de testare pentru componente electronice și electrice.
• IEC 60529: Grade de protecție asigurate de carcase (Cod IP).
• GOST 22613 și GOST 28205: standarde cheie rusești pentru conectori și teste climatice.
• AS9100: Standardul QMS aerospațial care guvernează întregul proces de proiectare și producție al YM, asigurând coerența specificațiilor.
