Prezentare generală a conectorilor de aviație seria Y11P: proiectați pentru performanță și fiabilitate

În lumea solicitantă a aplicațiilor aerospațiale, de apărare și industriale, alegerea unui sistem de interconectare poate determina fiabilitatea generală și siguranța echipamentelor critice. Conectorii de aviație din seria Y11P reprezintă o soluție versatilă și robustă concepută pentru a îndeplini standardele riguroase ale aviației moderne și nu numai. Această prezentare cuprinzătoare oferă managerilor de achiziții B2B și inginerilor de proiectare informații esențiale despre capacitățile seriei Y11P, ajutându-vă să luați decizii informate pentru aplicații, de la sistemele de monitorizare a motoarelor de aeronave până la rețelele de control al trenurilor de ultimă generație.

Înțelegerea seriei Y11P: O platformă versatilă pentru medii dure

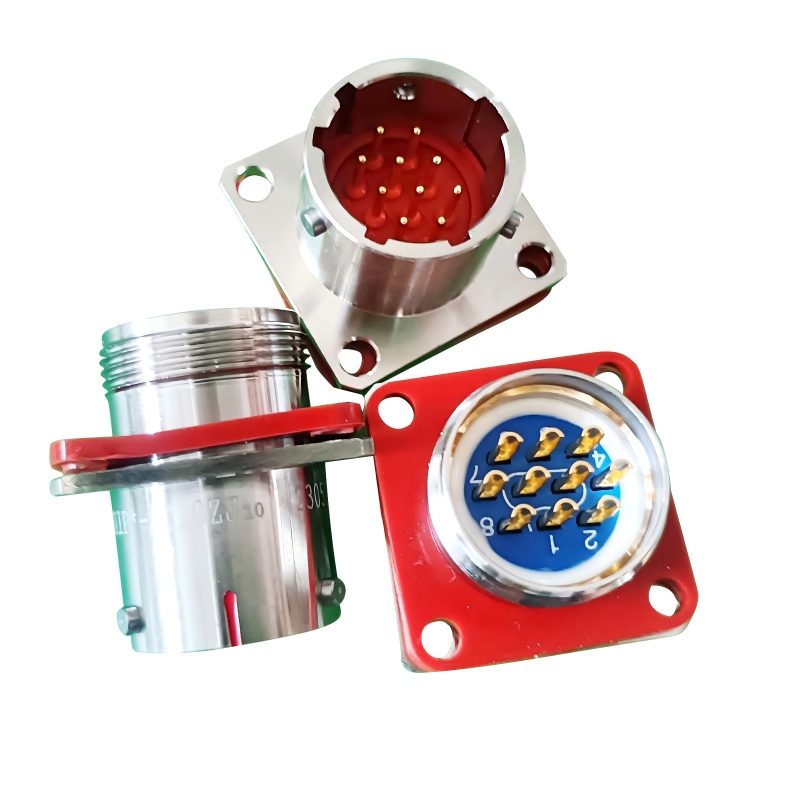

Seria Y11P este o familie de conectori circulari de înaltă performanță, construite pe o filozofie de proiectare modulară. Acest lucru permite personalizarea extinsă, păstrând în același timp atributele de performanță esențiale pentru aviație și uz militar.

Sistem modular de carcasă: disponibil într-o gamă de dimensiuni de carcasă (de exemplu, 10, 12, 16, 18, 24), Y11P utilizează carcase standardizate, dar robuste, din aliaj de aluminiu sau din oțel inoxidabil, cu finisaje rezistente la coroziune. Această modularitate o face o soluție scalabilă, de la avionică compactă de drone până la interfețe mai mari ale sistemelor de aeronave.
Tehnologie avansată de contact: Prezintă contacte prelucrate cu placare cu aur peste nichel, asigurând o conductivitate electrică excelentă, rezistență scăzută la contact și rezistență superioară la coroziune. Contactele sunt disponibile în diferite dimensiuni (de la semnal la putere) pentru a accepta configurații mixte într-un singur conector.
Etanșare ecologică superioară: Proiectat pentru a îndeplini standardele IP67 și mai mari, Y11P încorporează mai multe bariere de etanșare - inele O de interfață, garnituri de etanșare din spate și versiuni adesea în ghivece - oferind protecție fiabilă împotriva umidității, prafului și fluidelor. Acest nivel de etanșare este o caracteristică definitorie a unui adevărat conector de aviație militară .
Mecanisme de cuplare sigură: Oferă opțiuni de cuplare atât filetate, cât și împingere-tragere (deconectare rapidă). Varianta push-pull permite împerecherea și decuplarea rapidă cu blocare pozitivă și confirmare sonoră a clicului, ideală pentru panourile care necesită întreținere sau accesate frecvent.

Avantajul achizițiilor: simplificare prin standardizare

Pentru OEM și producătorii mari, seria Y11P oferă beneficii semnificative pentru lanțul de aprovizionare. Designul său modular vă permite să standardizați pe o singură familie de conectori pe mai multe platforme - de la o platformă de testare a motoarelor de aviație de înaltă calitate până la un robot industrial - reducând numerele de piese, simplificând inventarul și valorificând prețul de volum, toate menținând un nivel ridicat de performanță.

Specificații tehnice și configurații cheie

Parametrii de performanță de bază

Evaluări electrice: Valori nominale ale curentului de contact de la 3A la 40A+. Tensiune nominală de obicei 500 V AC/DC sau mai mare. Proiectat atât pentru distribuția de energie, cât și pentru transmisia de semnal de înaltă integritate.
Durabilitatea mediului: Interval de temperatură de funcționare de la -65°C la +175°C. Calificat pentru a rezista la vibrații, șocuri și șocuri mecanice conform MIL-STD-810 și alte standarde relevante, ceea ce îl face potrivit pentru instalarea în apropierea motoarelor sau pe vehicule în mișcare.
Ecranarea EMI/RFI: Oferă ecranare eficientă pentru interferențe electromagnetice, cu o atenuare care depășește adesea 100 dB, crucială pentru protejarea echipamentelor avionice și de comunicații sensibile.
Durata ciclului de împerechere: Evaluat pentru un minim de 500 de cicluri (împingere-tragere) până la 1000+ cicluri (filet), asigurând o durată de viață lungă chiar și cu conexiuni și deconectari frecvente.

Flexibilitate de configurare

Puterea serialului constă în adaptabilitatea sa. Opțiunile cheie de configurare includ:

Aranjamentele de contact: O mare varietate de modele de inserție care se potrivesc cu diferite numere și tipuri de contacte (semnal, putere, coaxial, fibră optică).
Accesorii pentru carcasă: gamă cuprinzătoare de carcase din spate, cleme de cablu și adaptoare pentru diferite tipuri de cabluri și cerințe de reducere a tensiunii.
Variante specializate: Opțiunile includ versiuni ignifuge, modele submersibile pentru apă adâncă și versiuni cu montare PCB integrată pentru atașarea directă a plăcii.

Sectoarele de aplicare primare

1. Aerospațial comercial și militar

Domeniul principal în care fiabilitatea nu este negociabilă.

Interconexiuni din Golful Avionic: Conectarea calculatoarelor de zbor, a sistemelor de navigație și a unităților de comunicație din cadrul aeronavei. Versiunea push-pull este excelentă pentru LRU (Line Replaceable Units).
Conexiuni la zona motorului: pentru suitele de senzori pentru motorul aeronavei , sistemele de aprindere și comenzile unității de alimentare auxiliare (APU), unde temperatura ridicată și rezistența la vibrații sunt critice.
Sisteme de aeronavă: comenzi ale trenului de aterizare, sisteme de divertisment pentru cabină și rețele de iluminat.

2. Sisteme fără pilot și robotică

Acolo unde dimensiunea, greutatea și fiabilitatea se intersectează.

Integrare cu sarcina utilă UAV/UAS: Ca soluție robustă de conector de aviație pentru drone , conectează cardanele, senzorii și sarcinile utile de comunicație la controlerul principal de zbor în dronele medii până la mari.
Robotică la sol: Utilizată în roboții militari și industriali pentru puterea motorului, feedback-ul senzorilor și semnalele de control în medii cu praf, umede sau cu șocuri puternice.

3. Căi ferate și transport în masă

Aducerea fiabilității aerospațiale în transportul terestre.

Control la bordul trenului: conexiuni pentru sistemele critice de control, diagnosticare și informații despre pasageri din cadrul unui tren , unde acestea trebuie să reziste la vibrații constante și cicluri de temperatură.
Echipamente pe marginea drumului și stației: În dulapuri exterioare pentru semnalizare și control, protejate de intemperii și contaminanți.

4. Automatizare industrială și energie

Pentru aplicațiile în care eșecul nu este o opțiune.

Petrol și gaze și minerit: sisteme de control pe instalațiile de foraj, în rafinării și pe mașini grele care funcționează în atmosfere explozive sau corozive.
Energie regenerabilă: în interiorul turbinelor eoliene și sistemelor de urmărire solară expuse la intemperii și mișcări extreme.
Echipamente medicale și de testare: pentru echipamente portabile sau montate pe rack care necesită conexiuni fiabile și etanșe.

Tendințe din industrie: Conducerea viitorului interconexiunilor

Industria conectorilor evoluează pentru a răspunde noilor cerințe tehnologice:

Nevoi crescute de lățime de bandă de date: Platforma Y11P evoluează cu opțiuni pentru contacte de date integrate de mare viteză (suport protocoale precum Ethernet sau video HD) alături de alimentare, creând conectori hibrizi „date-putere” care simplifică designul cablajului.
Ușurare cu compozite: Explorarea și adoptarea materialelor compozite avansate pentru carcasă pentru a reduce greutatea fără a sacrifica durabilitatea sau eficacitatea ecranului - un factor cheie pentru eficiența combustibilului în domeniul aerospațial.
Conectori inteligenți și activați cu senzori: Dezvoltarea de conectori cu microsenzori încorporați pentru a monitoriza parametri precum starea de împerechere, temperatura sau intrarea umidității, permițând întreținerea predictivă și monitorizarea stării de sănătate a interconexiunii în sine.

5 puncte critice de evaluare pentru achizițiile pe piața din Rusia și CSI

Achizițiile tehnice în această regiune necesită o abordare detaliată și centrată pe standarde:

Certificare GOST-R completă și compatibilitate IAC AR: seria de conectori trebuie să aibă certificări valide pentru standardele GOST relevante (de exemplu, GOST 22613) și, pentru aviație, să demonstreze compatibilitatea cu cerințele Comitetului pentru aviație interstatală (IAC AR). Toată documentația trebuie să fie disponibilă în limba rusă.
Aprovizionarea cu materiale și alinierea „înlocuirea importurilor”: Preferința pentru conectorii care utilizează materiale provenite din sau aprobate în regiunea CSI, aliniindu-se la politicile locale de „substituție a importurilor” (importozameshcheniye) pentru contractele de stat și industriile strategice.
Validare extinsă a performanței la temperatură joasă: performanță demonstrată și certificată, inclusiv capacitatea de împerechere/desîmperechere și elasticitatea etanșării, la temperaturi de până la -60°C, ceea ce este critic pentru operațiunile din Siberia și regiunile nordice.
Asistență tehnică pe termen lung și garanție pentru piesele de schimb: garanții contractuale pentru disponibilitatea documentației tehnice, a pieselor de schimb (inclusiv contacte și sigilii individuale) și asistență de fabricație pentru întregul ciclu de viață al produsului final, care se poate întinde pe 20-30 de ani în aviație și feroviar.
Reziliența lanțului de aprovizionare și depozitarea locală: dovezi ale unui lanț de aprovizionare securizat, auditabil și dorința de a stabili stocuri locale de transport sau de a colabora cu distribuitorii regionali pentru a asigura disponibilitatea și a reduce timpii de livrare logistici.

Cele mai bune practici pentru specificații și utilizare

Cum să specificați conectorul Y11P corect: un ghid în 4 pași

Definiți mediul: determinați ratingul IP necesar, intervalul de temperatură și orice expunere la fluide specifice (combustibil, ulei).
Listați cerințele electrice: numărați numărul de circuite, curentul nominal pentru fiecare, tensiunea și orice nevoie de contacte ecranate sau coaxiale pentru date.
Selectați caracteristicile mecanice: alegeți dimensiunea carcasei în funcție de numărul de contacte și diametrul cablului și selectați tipul de cuplare (filetat pentru permanent/vibrator, push-pull pentru acces frecvent).
Luați în considerare accesoriile: specificați carcasele din spate, clemele de cablu și capacele de protecție corecte pentru a finaliza ansamblul.

Sfaturi de instalare și întreținere

Instrumente adecvate: Utilizați întotdeauna instrumente de sertizare și inserare calibrate, recomandate de producător, pentru a asigura fiabilitatea.
Specificații cuplului: Pentru versiunile filetate, utilizați o cheie dinamometrică pentru a strânge piulița de cuplare la valoarea specificată pentru a evita deteriorarea fileturilor sau a garniturilor.
Inspecția etanșării: inspectați și înlocuiți în mod regulat inelele O și garniturile ca parte a întreținerii programate pentru a menține integritatea mediului.
Curățarea contactelor: curățați contactele cu solvenți aprobați, care nu lasă reziduuri și șervețele fără scame înainte de împerechere, dacă sunt expuse.

Angajamentul YM față de calitate și inovație

Seria Y11P este fabricată în instalația de ultimă generație YM, care se întinde pe peste 30.000 de metri pătrați, dedicate soluțiilor de interconectare de precizie. Procesul nostru de producție integrează prelucrarea automată, placarea contactului robotizat și testarea electrică 100%. Echipa de ingineri din spatele lui Y11P folosește instrumente avansate de simulare pentru analiza tensiunilor termice și mecanice, asigurându-se că proiectele sunt robuste încă de la început. O descoperire recentă în cercetare și dezvoltare este tehnologia noastră proprie „Tri-Seal”, utilizată în anumite variante Y11P, care îmbunătățește performanța de etanșare în condiții de schimbări rapide de presiune – o caracteristică critică pentru aplicațiile aerospațiale și o dovadă a concentrării noastre pe rezolvarea provocărilor de inginerie din lumea reală. Această expertiză ne ajută să dezvoltăm soluții specializate în portofoliul nostru mai larg de componente .

Analiza tehnică a secțiunii transversale a unui conector Y11P care arată amplasarea etanșării interne și alinierea contactelor

Întrebări frecvente (FAQ)

Î1: Care este principalul avantaj al mecanismului de cuplare push-pull față de tipul filetat din seria Y11P?

R: Avantajul principal este viteza și ușurința de utilizare în spații restrânse. Mecanismul push-pull permite conectarea și deconectarea rapidă fără a necesita spațiu de rotație pentru o piuliță de cuplare. Oferă blocare pozitivă cu feedback tactil și sonor. Este ideal pentru aplicațiile care necesită întreținere frecventă sau în care mulți conectori sunt împachetate dens. Versiunea filetată oferă rezistență la vibrații puțin mai mare și este adesea preferată pentru instalații mai permanente.

Î2: Seria Y11P poate gestiona atât puterea, cât și datele de mare viteză în același conector?

R: Da, aceasta este o capacitate cheie. Prin configurații de inserție personalizate, Y11P poate fi populat cu un amestec de contacte de putere (de exemplu, dimensiunea 16 sau 20) și contacte de semnal, inclusiv tipuri ecranate sau coaxiale concepute pentru transmisia de date de mare viteză. Acest design hibrid simplifică cablarea prin reducerea numărului total de conectori necesari pe un panou.

Î3: Cum asigură YM consecvența și trasabilitatea pentru seria Y11P?

R: Consistența este garantată prin sistemul nostru de management al calității certificat AS9100. Fiecare componentă, de la shell până la contactul individual, este codificată pe lot. Sistemul nostru complet de trasabilitate ne permite să urmărim materialele înapoi la sursă și parametrii de producție înainte de asamblarea finită, oferind documentația necesară clienților din industria aerospațială și de apărare.
