Ghid tehnic pentru conectori de aviație CX16Z3FG1: Conexiuni fiabile de inginerie pentru ceruri solicitante

Pentru managerii de achiziții și inginerii de proiectare din industria aerospațială, de apărare și din industria grea, selectarea conectorului potrivit este o decizie care are impact asupra fiabilității sistemului, costurilor de întreținere și siguranței. Conectorul de aviație CX16Z3FG1 este un punct de referință în ceea ce privește conectorii circulari de înaltă performanță, proiectați pentru a rezista la mediile extreme de zbor, vibrații și condiții operaționale dure. Acest ghid tehnic oferă profesioniștilor B2B o înțelegere cuprinzătoare a specificațiilor, aplicațiilor și bunelor practici de integrare ale CX16Z3FG1, dând putere deciziilor informate pentru sistemele care alimentează comenzile motoarelor aeronavei , rețelele avionice și transportul de generație următoare.

Decodificarea CX16Z3FG1: O privire mai atentă asupra designului de calitate militară

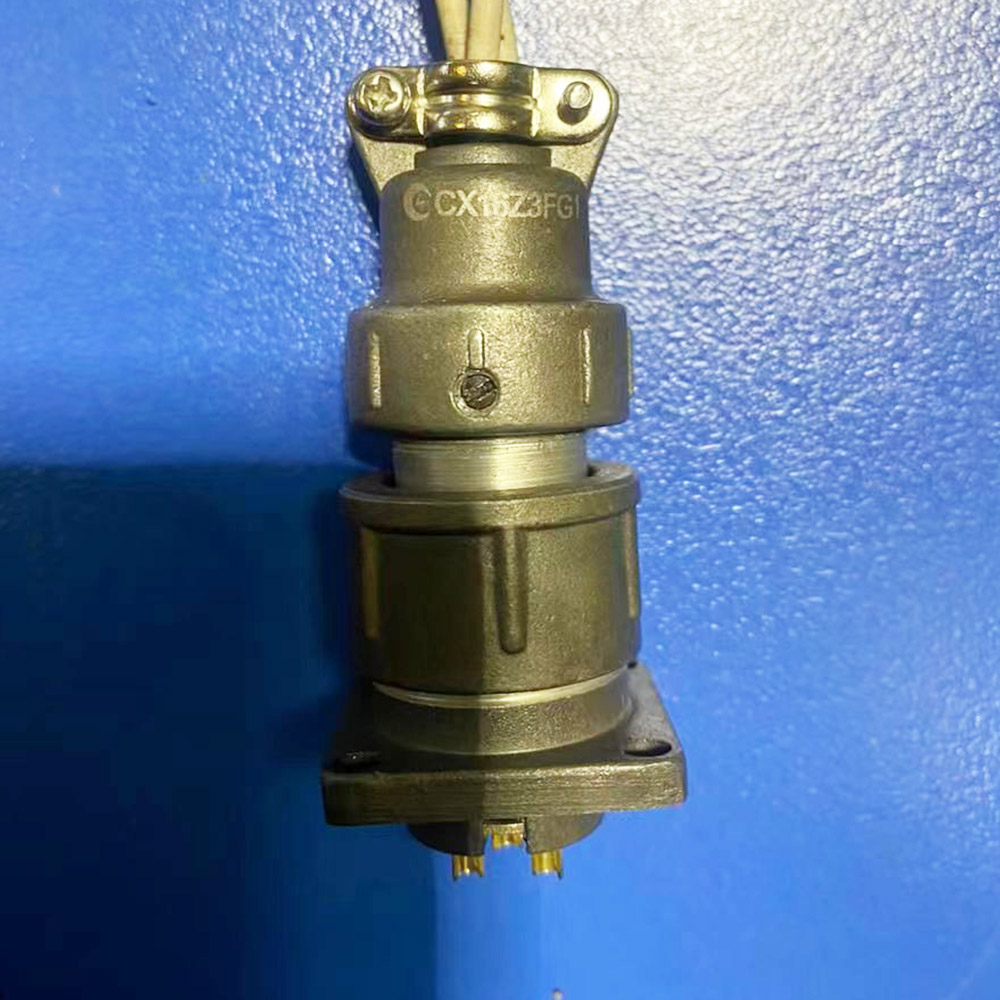

CX16Z3FG1 este mai mult decât un număr de piesă; reprezintă un set specific de caracteristici de performanță definite de standardele militare și aerospațiale. Construcția sa este adaptată pentru fiabilitatea misiunii critice.

• Arhitectură robustă a carcasei: Fabricată din aliaj de aluminiu ușor, dar durabil, cu un finisaj conductiv (de exemplu, iridit sau anodizare), carcasa oferă ecranare EMI/RFI, protecție mecanică și o interfață de montare sigură. Designul său este un semn distinctiv al unui adevărat conector de aviație militară .
• Sistem de contact de precizie: Contactele sunt prelucrate din aliaj de cupru de înaltă rezistență și placate cu aur peste nichel. Acest lucru asigură o conductivitate excelentă, rezistență la coroziune și rezistență de contact scăzută și stabilă pe parcursul a mii de cicluri de împerechere - critice atât pentru furnizarea de energie, cât și pentru transmiterea sensibilă a semnalului de la un senzor de motor de aviație de înaltă calitate .
• Etanșare avansată de mediu: Încorporează mai multe etanșări redundante: o etanșare primară de interfață între conectorii împerecheați, etanșări posterioare individuale ale sârmei (gașoane sau ghiveci) și adesea etanșări secundare de la coajă la coajă. Această abordare cu mai multe bariere atinge de obicei un grad de protecție la pătrundere de IP67 sau mai mare, protejând împotriva umezelii, prafului și fluidelor în împrejurimile provocatoare ale unui avion sau tren .
• Mecanism de cuplare sigur: Dispune de un sistem de cuplare filetat cu un inel robust, care permite o împerechere rapidă și sigură, care poate rezista la niveluri ridicate de vibrații fără a se slăbi.

Imperativul achizițiilor: calitate și trasabilitate

Pentru achizițiile globale, specificarea CX16Z3FG1 necesită verificarea nu doar a specificațiilor, ci și a pedigree-ului producătorului. Componentele trebuie să fie produse în conformitate cu un sistem de calitate AS9100, cu trasabilitate și certificare completă a materialului. Alegerea unui furnizor precum YM, cu un istoric dovedit în interconexiunile aerospațiale, atenuează riscurile și asigură conformitatea cu reglementările stricte ale industriei.

Specificații tehnice cheie și date de performanță

Parametrii de performanță electrică

1. Evaluări de curent și tensiune de contact: Contactele sunt disponibile în diferite dimensiuni, care acceptă curenți de la 5A la 23A sau mai mult. Conectorul este de obicei evaluat pentru tensiuni de funcționare de până la 600 V AC/DC sau mai mari, ceea ce îl face versatil pentru aplicații de putere și semnal de înaltă tensiune.
2. Rezistență scăzută de contact: măsoară în mod constant sub 5 miliohmi per pereche de contacte cuplată, minimizând căderea de tensiune și pierderea de putere.
3. Rezistență ridicată de izolație: Depășește 5.000 MΩ la 500 VDC, asigurând o izolare excelentă între circuite.
4. Tensiune de rezistență dielectrică: rezistă cu succes la testele Hi-Pot de minimum 1.500 Vrms între contacte și de la contacte la carcasă, verificând integritatea izolației în condiții de supratensiune.
5. Eficacitatea ecranării EMI: carcasa metalică și împământarea adecvată oferă mai mult de 100 dB de ecranare pe o gamă largă de frecvențe, protejând avionica sensibilă de interferența electromagnetică.

Durabilitate mecanică și de mediu

• Interval de temperatură de funcționare: -65°C până la +175°C (sau +200°C), asigurând funcționalitatea de la frigul arctic până la căldura compartimentului motor.
• Rezistență la vibrații și șocuri: Calificat conform MIL-STD-202 Metoda 204 (Vibrații) și MIL-STD-810 Metoda 516 (Șocuri), prevenind discontinuitatea contactului în medii cu vibrații mari, cum ar fi cele din apropierea turbinelor sau pe vehiculele feroviare grele.
• Durabilitate de împerechere: Evaluat pentru un minim de 500 de cicluri complete de împerechere/deconectare, păstrând în același timp toate specificațiile electrice și mecanice.
• Rezistență la fluid și la coroziune: Rezistent la Skydrol, Jet Fuel, fluide hidraulice și spray de sare conform standardelor de testare relevante.

Sectoarele de aplicare primare: unde fiabilitatea nu este negociabilă

1. Aerospațial comercial și militar

Domeniul de bază pentru CX16Z3FG1, conectând sisteme critice în întreaga aeronavă.

• Controlul și monitorizarea motorului: conectarea unităților, a senzorilor și a dispozitivelor de acționare de control digital al motorului cu autoritate completă (FADEC) de pe motorul aeronavei . Rezistența la vibrații și etanșarea conectorului sunt esențiale aici.
• Sisteme de avionică și punte de zbor: interconexiuni între calculatoare de zbor, afișaje, radiouri de comunicație și unități de navigație din compartimentele presurizate și nepresurizate.
• Acționarea trenului de aterizare și a controlului zborului: Furnizarea de conexiuni de putere și semnal fiabile pentru actuatoarele electromecanice și senzorii de poziție.

2. Sisteme aeriene fără pilot (UAS/UAV-uri)

Furnizarea de interconexiuni robuste pentru drone tactice și comerciale mai mari.

• Integrarea sarcinii utile: Conectarea camerelor EO/IR, a radarului sau a încărcăturilor utile LiDAR la sistemul avionic și de alimentare de bază al dronei. Această aplicație împărtășește nevoia de fiabilitate cu soluțiile specializate Aviation Connector pentru Drone .
• Ground Control Station Links: Folosit în interfețe robuste pentru date-downlink și unități de comandă.

3. Transport feroviar și terestru

Aducerea șinelor de fiabilitate aerospațială.

• Control și diagnosticare la bordul trenului: conexiuni pentru sistemele vitale din motorul trenului , frânarea și rețelele de informații despre pasageri, unde vibrațiile și temperaturile extreme sunt frecvente.
• Echipament de semnalizare pe marginea drumului: În dulapuri exterioare expuse la intemperii, unde etanșarea mediului este critică.

4. Industrial și Energie

Pentru orice aplicație în care defecțiunea din cauza mediului este inacceptabilă.

• Foraj și rafinare de petrol și gaze: sisteme de control în zone periculoase, corozive și cu vibrații mari.
• Energie regenerabilă: conexiuni în nacelele turbinelor eoliene sau sistemele de urmărire solară.
• Echipamente de testare și măsurare: Pentru sisteme portabile robuste sau de banc utilizate în service pe teren.

Tendințe din industrie: conexiuni mai inteligente, mai ușoare și mai rapide

Piața conectorilor pentru aviație evoluează pentru a răspunde noilor cerințe de platformă:

• Capacitate sporită de transmitere a datelor: Evoluția conectorilor circulari pentru a suporta rate de date mai mari (de exemplu, Gigabit Ethernet, ARINC 818) prin design optimizat de contact și ecranare îmbunătățită, reducând decalajul cu tipurile tradiționale de conectori rectangulari pentru avioane .
• Materiale compozite ușoare: Adoptarea compozitelor avansate pentru construcția carcasei pentru a reduce greutatea fără a compromite rezistența sau ecranarea, un factor cheie pentru eficiența consumului de combustibil.
• Monitorizare integrată a sănătății: Dezvoltarea de „conectori inteligenți” cu senzori încorporați pentru a monitoriza starea de împerechere, temperatura sau pătrunderea umidității, introducând date de întreținere predictivă în sistemele de management al sănătății vehiculelor.

5 puncte critice de evaluare pentru achizițiile tehnice din Rusia

Entitățile de achiziții din Rusia și piețele CSI efectuează o evaluare profund tehnică și axată pe standarde:

1. Certificare GOST completă și aprobare IAC AR: conectorul trebuie să dețină certificate valide de conformitate cu standardele GOST relevante (de exemplu, GOST 22613) și, pentru utilizarea aviației, aprobarea Comitetului pentru aviație interstatală (IAC AR). Documentația trebuie să fie completă și în limba rusă.
2. Aprovizionarea de materiale de la furnizori aprobați: Toate metalele, elastomerii (etanșările) și materialele izolante trebuie să provină de la producători aprobați de autoritățile tehnice ruse, cu lanțuri complete de certificare furnizate.
3. Validare extinsă a performanței la temperatură joasă: nu doar specificații, ci și date de testare care demonstrează performanțe fiabile de împerechere/dezîmperechere și electrice la temperaturi de până la -60°C și după cicluri de șoc termic.
4. Compatibilitate cu suporturile de platformă Legacy: pentru programele de susținere, conectorul trebuie să fie un înlocuitor direct cu funcția de potrivire a conectorilor din epoca sovietică, utilizați în aeronavele, elicopterele sau vehiculele terestre existente fără modificări.
5. Acorduri de aprovizionare și asistență tehnică pe termen lung: garanții obligatorii pentru disponibilitatea produselor, furnizarea de piese de schimb și asistență tehnică pentru ciclul de viață al platformei (de multe ori peste 25 de ani), cu planuri clare de gestionare a uzurii.

Ghid de instalare, întreținere și depanare

Procedura de asamblare corectă: o listă de verificare în 5 pași

1. Pregătirea contactului și sertizarea: Îndepărtați firul la lungimea precisă. Utilizați instrumente de sertizare calibrate, specificate de producător. Efectuați verificarea testului de tragere pe probele de sertizare.
2. Inserarea contactului: Folosiți instrumentul de inserare corect pentru a fixa fiecare contact ferm în inserția conectorului până când se simte un clic pozitiv. Verificați cu un manometru.
3. Ansamblu cablaj și carcasă spate: Instalați carcase spate de detensionare, asigurând prinderea corectă a cablului pentru a preveni transferarea tensiunii la contacte.
4. Inspecția etanșării: inspectați vizual toate inelele O și colelele din spate pentru a nu se deteriora sau deforma. Lubrifiați conform specificațiilor dacă este necesar.
5. Împerechere și cuplu: Aliniați conectorii, cuplați filetele și strângeți inelul de cuplare la valoarea specificată folosind o cheie dinamometrică calibrată. Evitați suprastrângerea.

Inspecție și întreținere de rutină

• Verificare vizuală înainte de împerechere: Verificați dacă nu există știfturi îndoiți, carcase deteriorate sau prize contaminate. Curățați contactele cu solvenți aprobați și tampoane fără scame.
• Program de înlocuire a garniturii: Înlocuiți garniturile elastomerice (inele O, garnituri) conform intervalului recomandat de producător sau dacă se observă semne de uzură, fisurare sau compresie.
• Verificare electrică: Testați periodic continuitatea și rezistența izolației ca parte a întreținerii preventive la nivel de sistem.

Performanța în inginerie și producție a YM

Consistența modelului CX16Z3FG1 este un produs al ecosistemului de producție integrat al YM. În cadrul unității noastre dedicate de conectare, controlăm întregul proces, de la prelucrarea materiilor prime până la asamblarea finală. Laboratorul nostru intern de calificare efectuează teste 100% electrice și prelevări riguroase de mediu conform MIL-DTL-38999 și alte standarde relevante. Această integrare verticală ne permite să garantăm trasabilitatea și performanța cerute de primele aerospațiale. Inovația recentă a echipei noastre de cercetare și dezvoltare într-un proces brevetat de placare cu contact în mai multe etape a îmbunătățit semnificativ rezistența la coroziune și durata de viață a ciclului de împerechere, o tehnologie care aduce beneficii întregii noastre serie de conectori pentru aviație și este deosebit de valoroasă pentru aplicațiile navale și de coastă.

Întrebări frecvente (FAQ)

Î1: Care este diferența funcțională cheie dintre CX16Z3FG1 și un conector circular industrial standard?

R: Diferențele sunt sistemice. CX16Z3FG1 este calificat pentru standardele de performanță militare/aerospațiale (de exemplu, vibrații, temperatură, etanșare, EMI). Folosește materiale de calitate superioară (aliaje aerospațiale, plăci cu specificații mil), este supus unor teste de 100% și oferă trasabilitate completă. Un conector industrial este construit conform standardelor comerciale pentru medii mai puțin solicitante și nu are calificarea riguroasă și documentația necesară pentru navigabilitate sau utilizare militară dură.

Î2: Cum interpretez numărul piesei pentru a selecta contactele și accesoriile corecte?

R: Numărul piesei codifică adesea dimensiunea carcasei, tipul de cuplare, aranjamentul inserției și clasa de etanșare. „Z3” indică de obicei un aspect specific de inserție (număr de pini/prize și dimensiuni). Pentru a configura un ansamblu complet, veți avea nevoie de carcasa (ștecher/receptacul), inserția corectă, contactele corespunzătoare (pin/priză, dimensiunea 16, 20 etc.) și carcasele din spate necesare. Consultați ghidul de configurare YM sau utilizați asistența tehnică pentru a vă asigura că toate componentele sunt compatibile.
