Proceduri de testare a ciclului de viață al releului militar: validarea longevității pentru sistemele critice

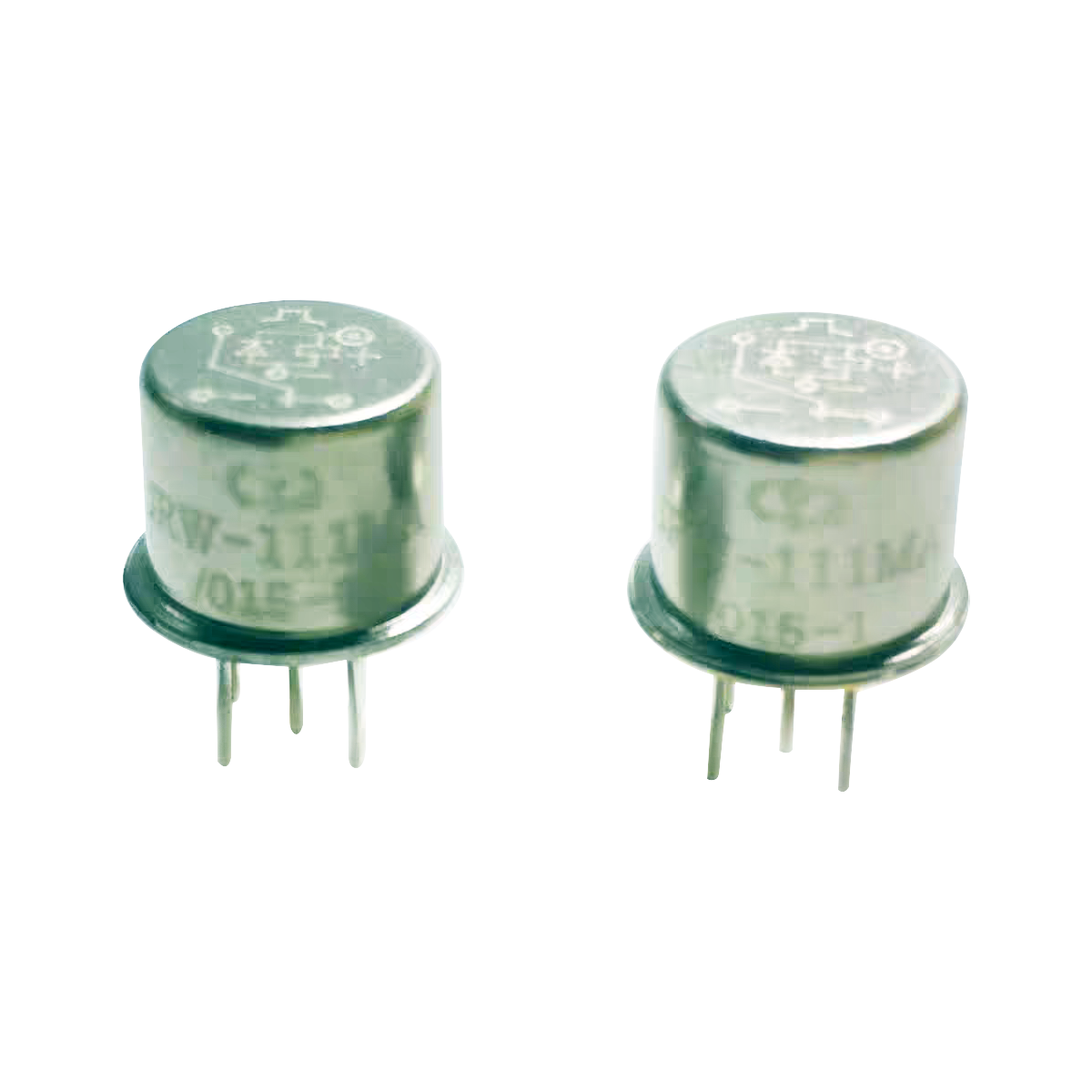

Pentru managerii de achiziții B2B și inginerii de fiabilitate din apărare, aerospațială și industria grea, fișa de date a unui releu promite performanță, dar testarea ciclului de viață o dovedește . Când timpul de funcționare a sistemului și siguranța de-a lungul deceniilor nu sunt negociabile, ca în comenzile motoarelor de aeronave sau în semnalizarea feroviară, înțelegerea și validarea speranței de viață a unui releu este primordială. Acest ghid explorează procedurile riguroase de testare a ciclului de viață al releului militar, oferindu-vă cadrul pentru a evalua cererile furnizorilor, pentru a anticipa intervalele de întreținere și pentru a vă asigura că releul de etanșare metalic militar pe care îl specificați va rezista testului de timp și de funcționare.

Definirea „vieții” în releele militare: mecanice vs. electrice

Testarea ciclului de viață cuantifică două mecanisme de uzură distincte, dar legate. Înțelegerea diferenței este esențială pentru o specificație precisă.

• Durată de viață mecanică (rezistență): numărul de cicluri pe care releul le poate efectua fără sarcină electrică - comutând numai bobina. Aceasta testează durabilitatea sistemului de arc, pivotul armăturii și construcția mecanică generală. Pentru un releu metalic militar de înaltă calitate, acesta poate fi de 1.000.000 de cicluri sau mai mult.
• Durată de viață electrică: numărul de cicluri pe care releul le poate efectua în timp ce comută o sarcină electrică specificată la tensiune și curent nominal. Aceasta testează rezistența sistemului de contact la eroziunea arcului, sudarea și transferul de material. Durata de viață electrică este întotdeauna mai scurtă decât cea mecanică și depinde foarte mult de tipul de sarcină (rezistiv, inductiv, lampă).

Impactul achizițiilor: de la spec la TCO (costul total de proprietate)

Datele testelor de viață vă informează direct costul total de proprietate. Un releu cu o durată de viață electrică dovedită de 100.000 de cicluri sub sarcina dumneavoastră specifică permite programarea precisă a întreținerii predictive, reducând timpul neplanificat. Dimpotrivă, o cerere de viață nevalidată poate duce la defecțiuni premature, înlocuiri costisitoare pe teren și daune reputației. Acest lucru este adevărat, indiferent dacă achiziționați un releu de semnal PCB pentru un satelit sau un releu de putere industrial pentru un generator de bord.

Proceduri standardizate de testare a ciclului de viață

Standardele militare și industriale definesc metode precise pentru a asigura coerența și comparabilitatea. Procedura de bază urmează de obicei următoarele etape:

Faza 1: Configurarea testului și selectarea probei

1. Dimensiunea eșantionului și selecția lotului: Conform MIL-PRF-6106, testarea de calificare necesită un eșantion semnificativ statistic (de exemplu, 77 de relee) dintr-un lot de producție. Pentru monitorizarea continuă a fiabilității, sunt utilizate mostre mai mici AQL (Acceptable Quality Level).
2. Definiția sarcinii de testare: Sarcina este definită în funcție de ratingul releului: Rezistiv (cea mai comună linie de bază), Inductiv (de exemplu, L/R = 7ms pentru a simula un solenoid) sau Lampă (curent mare de pornire). Sarcina este calibrată cu precizie.
3. Condiții de mediu: testele sunt adesea efectuate la temperatura ambiantă (25°C ±5°C) pentru linia de bază, dar pot fi efectuate și la temperaturi extreme pentru a simula condițiile din lumea reală, cum ar fi în interiorul cutiei electronice a trenului de tren .

Faza 2: Regimul de ciclism

1. Rata de ciclu și ciclu de funcționare: releul este ciclat la o rată specificată (de exemplu, 1-10 Hz) cu un ciclu de lucru definit (de exemplu, bobina alimentată pentru 50% din timpul ciclului). O rată prea mare poate provoca supraîncălzire; prea lent nu accelerează uzura în mod corespunzător.
2. Monitorizare în ciclu: Sistemele avansate de testare monitorizează parametrii în timp real în timpul fiecărui ciclu:
   • Contact Bounce: Durata și amplitudinea sariturii la efectuare.
   • Durata arcului: timpul de la deschiderea contactului până la stingerea arcului.
   • Rezistență dinamică de contact: rezistența măsurată în timp ce contactul este închis sub sarcină, detectând defecțiuni intermitente.

Faza 3: Măsurători intermediare și finale

La intervale predeterminate (de exemplu, 10%, 50%, 100% din durata de viață țintă) și la încheierea testului, ciclul se oprește pentru inspecție detaliată:

• Rezistența de contact: Măsurată cu o metodă cu 4 fire cu energie scăzută. O creștere treptată indică uzura; un vârf brusc sugerează eșec.
• Timp de operare/eliberare: Verificat pentru derive, care poate indica uzura mecanică sau oboseala arcului.
• Rezistența dielectrică: Testul HIPOT efectuat pentru a se asigura că izolația nu s-a degradat din cauza urmăririi carbonului sau a contaminării.
• Inspecție fizică: Contactele pot fi examinate sub mărire pentru pitting, cratering sau transfer de material.

Criterii de eșec și analiza datelor

Definirea unui „Eșec” în testarea vieții

Un releu nu este considerat doar defectat atunci când încetează să funcționeze. Criteriile standard de eșec includ:

• Sudarea contactelor: Contactele nu se deschid atunci când bobina este dezactivată.
• Nerealizare: Circuitul nu se închide când bobina este alimentată.
• Rezistență de contact excesivă: rezistența depășește o limită specificată (de exemplu, 1,5x valoarea inițială sau 500mΩ).
• Timp nerespectat: timpul de operare sau eliberare depășește limitele fișei de date.
• Defecțiunea izolației: Eșec în timpul unui test HIPOT.

Interpretarea rezultatelor: MTBF și Analiza Weibull

Numărările ciclului brut sunt doar începutul. Inginerii de fiabilitate folosesc datele testelor de viață pentru a calcula:

• Timpul mediu între eșecuri (MTBF): O proiecție statistică a timpului așteptat între eșecuri într-o populație.
• Analiza distribuției Weibull: o metodă statistică puternică care modelează datele de eșec pentru a prezice rata de eșec în timp (mortalitatea infantilă, durata de viață utilă, uzura), permițând o planificare mult mai precisă a ciclului de viață.

Tendințe din industrie: testare accelerată și gemeni digitali

Pentru a îndeplini cicluri de dezvoltare mai rapide și cerințe mai complexe, testarea evoluează:

• Testare de viață foarte accelerată (HALT): Supune releele la solicitări (temperatură, vibrații, tensiune) cu mult peste limitele normale de funcționare pentru a descoperi rapid punctele slabe ale designului și modurile de defecțiune, informând un proiect final mai robust.
• Încheierea testului bazat pe condiție: în loc de a trece la un număr fix, testele sunt oprite atunci când parametrii monitorizați (cum ar fi rezistența de contact) trec peste un prag predictiv, economisind timp și energie.
• Simulare digitală dublă: crearea unui model computerizat bazat pe fizică al releului pentru a simula uzura și a prezice viața în condiții virtuale înainte de începerea testării fizice, optimizând planul de testare.

5 puncte critice de verificare a testelor de viață pentru achizițiile tehnice din Rusia

Atunci când achizițiile bazate pe CIS evaluează datele privind testele de viață, controlul lor este excepțional de detaliat:

1. Echivalența standardului de testare (MIL vs. GOST): Cererea de rapoarte de testare care fac referire atât la metoda 103 (Life) MIL-STD-202, cât și la standardul GOST relevant (de exemplu, GOST R 50030.5.1 pentru capacitatea de operare), sau o corelație încrucișată clară între metode.
2. Date ciclului de viață la temperatură joasă: Testarea de dovadă a duratei de viață efectuată la temperatura minimă de funcționare specificată (de exemplu, -60°C), deoarece proprietățile materialului și comportamentul arcului se schimbă semnificativ la rece, impactând durata de viață.
3. Relevanța profilului de sarcină pentru aplicație: Respingeți datele generice de sarcină rezistivă dacă releul va comuta motoarele inductive în aplicația lor. Acestea necesită date de testare cu un profil de sarcină care se potrivește cu cazul lor specific de utilizare (de exemplu, motorul auxiliar al unei locomotive).
4. Nivelul de încredere statistic al datelor: solicitați ca durata de viață declarată (de exemplu, 100.000 de cicluri) să fie susținută de un anumit nivel de încredere (de exemplu, 90% sau 95%) și un procent de fiabilitate (de exemplu, fiabilitate de 90% la 100.000 de cicluri), nu doar o medie a unui eșantion.
5. Date de stocare pe termen lung și re-testare: dovezi că releele își păstrează potențialul de viață mecanic și electric după ce au fost supuse unor teste de stocare pe termen lung (de exemplu, 5-10 ani simulați), ceea ce este critic pentru piesele de schimb strategice.

Implicații practice pentru proiectarea și întreținerea sistemului

Utilizarea datelor de viață pentru întreținere predictivă

Curbele de testare a duratei de viață vă permit să treceți de la întreținerea reactivă la cea predictivă:

• Dacă un releu are o durată de viață B10 de 50.000 de cicluri sub sarcină, puteți programa inspecția/înlocuirea la 40.000 de cicluri.
• Prin tendința de rezistență la contact în timpul întreținerii de rutină, puteți observa curba de uzură și puteți anticipa defecțiunea înainte ca aceasta să apară, o practică aplicabilă tuturor, de la un releu bliț într-un far până la un releu de control critic într-un stand de testare a motoarelor de aviație de înaltă calitate .

Infrastructura de testare a vieții YM: dincolo de conformitate până la predicție

La YM, testarea ciclului de viață nu este un punct de control final, ci o parte integrantă a procesului nostru de proiectare și validare. Laboratorul nostru dedicat de fiabilitate găzduiește peste 200 de stații de testare a duratei de viață multicanal capabile să ruleze milioane de cicluri sub sarcini precise. Depășim testele standard, efectuând teste de viață specifice aplicației — de exemplu, simulând profilul unic de sarcină al controlerului de motor al unei drone pentru un circuit însoțitor de releu cu stare solidă pentru dronă . Analiza echipei noastre de cercetare și dezvoltare a modurilor de defecțiune din aceste teste extinse a condus la dezvoltarea unei geometrii patentate de contact care distribuie energia arcului mai uniform, prelungind durata de viață electrică a seriei noastre premium de relee de etanșare cu metal militar cu o medie de 30%.

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre „viața electrică nominală” și „durata de viață așteptată” în aplicația mea?

R: Durata de viață electrică nominală este un rezultat de testare standardizat în condiții specifice, adesea ideale (de obicei sarcină rezistivă la 25°C). Durata de viață așteptată în aplicația dvs. poate fi semnificativ diferită. Factorii care reduc durata de viață includ: sarcini inductive/capacitive, temperatură ambientală ridicată, viteze mari de ciclu și umiditate ridicată. Reduceți întotdeauna durata de viață publicată sau, în mod ideal, solicitați date de testare de la furnizor în condiții care imită aplicația dvs.

Î2: Cum este diferită testarea de viață pentru un releu de blocare ?

R: Testul de viață al contactului miezului sub sarcină este identic. Diferența cheie este în testul de antrenare a bobinei . Durata de viață a unui releu de blocare este, de asemenea, definită de numărul de impulsuri de setare/resetare fiabile pe care le poate accepta. Testul trebuie să verifice dacă energia impulsului minimă rămâne suficientă pentru a schimba starea pe întreg ciclul de viață și că magnetul permanent (dacă este utilizat) nu se degradează.

Î3: Poate un releu să „trece” testele de viață, dar să aibă totuși o rată ridicată a mortalității infantile în domeniu?

R: Da, dacă se utilizează un test sau o analiză greșită. Testarea standard de viață începe adesea după o perioadă inițială de „burn-in”. Pentru a detecta mortalitatea infantilă, producătorii folosesc Environmental Stress Screening (ESS) - supunând 100% dintre unități la cicluri termice și vibrații pentru a precipita defecțiuni timpurii înainte de expediere. Când auditați un furnizor precum YM, întrebați-vă despre procedurile ESS ale acestora pentru produse de înaltă fiabilitate.

Î4: Există standarde de testare a duratei de viață specifice aplicațiilor New Energy Relay (de exemplu, comutarea DC în EV)?

R: Sunt dezvoltate standarde emergente și regimuri de testare specifice. Comutarea tensiunii DC înalte (de exemplu, 450V sau 900V) prezintă provocări unice de rezistență la arc. Dincolo de testele standard de viață de curent alternativ, producătorii dezvoltă teste bazate pe standarde precum LV 214 (auto) sau creează teste personalizate care circulă sub sarcină de curent continuu cu limite specifice de energie arc. Acesta este un domeniu în evoluție rapidă a ingineriei fiabilității.

Standarde de guvernare și bune practici

Credibilitatea testării vieții se bazează pe respectarea standardelor recunoscute:

• MIL-STD-202, Metoda 103: Metoda de testare „Life (Operational Life)” pentru componente electronice.
• MIL-PRF-6106: specificația de performanță care definește sarcinile de testare a duratei de viață necesare, numărul de cicluri și criteriile de defecțiune pentru releele militare.
• IEC 61810-2: Standard de „Fiabilitate” pentru releele electromecanice, care acoperă procedurile de testare și evaluarea ratei de defecțiuni.
• EIA-319-A: „Metoda de testare standard pentru măsurarea speranței de viață a conectorilor și prizelor electrice”. Unele principii sunt aplicabile pentru durata de viață a contactului releului.
• GOST R 50030.5.1: standard rusesc care include cerințe pentru durabilitatea mecanică și electrică a aparatelor de joasă tensiune.

Referințe și surse autorizate

1. Departamentul Apărării. (2020). *MIL-STD-202H, Metoda de testare Standard pentru componente electronice și electrice, Metoda 103: Durată de viață*. DLA.
2. Comisia Electrotehnică Internațională. (2017). *IEC 61810-2: Relee elementare electromecanice - Partea 2: Fiabilitate*. IEC.
