Specificații bobinei releului și tensiuni nominale: optimizarea designului circuitului de acționare pentru fiabilitate

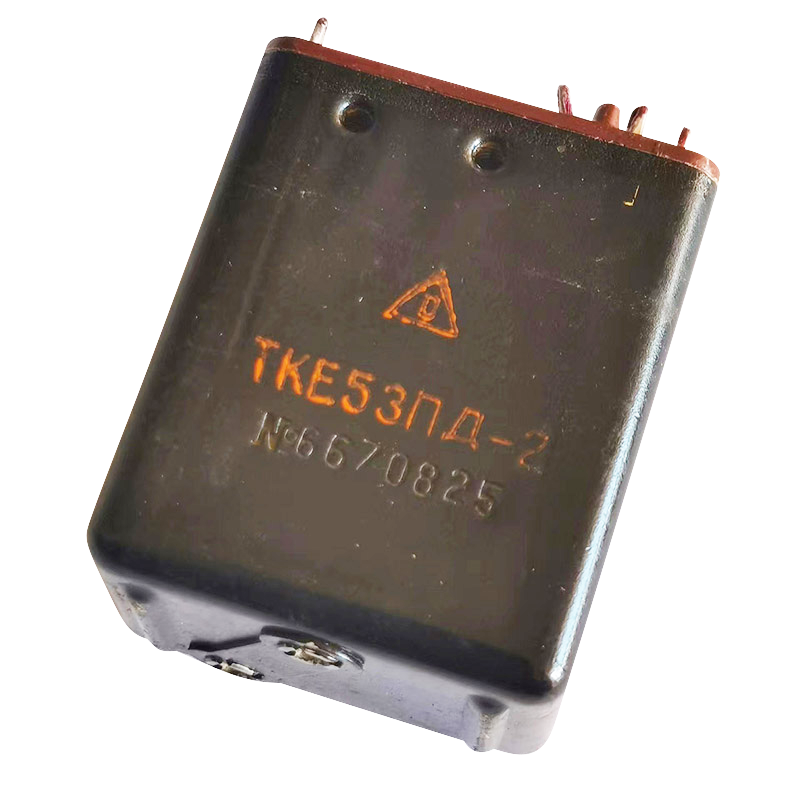

Pentru specialiștii în achiziții B2B și inginerii de proiectare, specificarea unui releu de etanșare cu metal militar implică mult mai mult decât doar evaluări de contact. Bobina – motorul electromagnetic al releului – necesită o înțelegere precisă și o potrivire cu sistemul dumneavoastră de control. Specificarea incorectă a tensiunii bobinei sau proiectarea circuitului de comandă este o cauză principală a defecțiunilor de câmp, chiar și în componentele altfel robuste. Acest ghid analizează specificațiile critice ale bobinelor releului, de la tipurile standard și sensibile până la cele din variantele de releu cu blocare și releu polarizat , asigurându-vă că selecția dvs. garantează o funcționare fiabilă în mediile solicitante ale aplicațiilor aerospațiale, de apărare și industriale.
Parametrii fundamentali ai bobinei: dincolo de tensiunea nominală
Parametrii fișei de date ale bobinei definesc interfața sa electrică cu sistemul dumneavoastră de control. Specificațiile cheie includ:
- Tensiune nominală (nominală) (Vn): Tensiunea standard la care bobina este proiectată să funcționeze (de exemplu, 5VDC, 12VDC, 24VDC, 110VAC). Acesta este punctul de referință pentru toți ceilalți parametri.
- Rezistența bobinei (Rc): Rezistența DC a înfășurării firului, măsurată în ohmi (Ω). Determină consumul de curent în regim permanent: I = Vn / Rc. Pentru o bobină de 24VDC, 1600Ω, curentul este de 15mA.
- Puterea bobinei (Pc): Consumul de energie la tensiunea nominală, calculată ca Pc = Vn² / Rc. Exprimat în wați (W) sau miliwați (mW). Bobinele de putere mai mică sunt esențiale pentru sistemele care funcționează cu baterii sau sensibile la energie.
- Tensiune de funcționare obligatorie (Pull-In): Tensiunea minimă la care se garantează activarea releului, de obicei 75-80% din Vn pentru releele standard, dar poate fi de până la 40% pentru tipurile sensibile.
- Tensiune de eliberare obligatorie (Drop-Out): Tensiunea maximă la care releul este garantat să se dezactiveze și să revină la starea de repaus, de obicei în jur de 10-15% din Vn.
Factorul de temperatură: o considerație critică
Rezistența bobinei nu este statică. Sârma de cupru are un coeficient de temperatură pozitiv de aproximativ +0,393% per °C. O bobină cu 1600Ω la 25°C poate scădea la ~1200Ω la -55°C. Aceasta înseamnă că curentul de pornire la pornire la rece poate fi cu 30% mai mare , un factor vital pentru dimensionarea șoferilor în comenzile motorului de aeronave sau echipamentele desfășurate în Arctic. În schimb, la temperaturi ridicate, rezistența crește, necesitând o tensiune mai mare pentru a trage.
Tipuri de bobine specializate și aplicațiile lor
Bobine sensibile și cu putere redusă
Proiectat pentru interfață directă cu logica digitală (CMOS, TTL) sau surse de curent scăzut.
- Specificații: Tensiuni nominale de până la 3VDC sau 5VDC cu un consum de energie sub 400mW. Rezistență ridicată (de exemplu, 5000Ω la 5VDC consumă doar 1mA).
- Aplicații: ieșiri pentru microcontroler, relee de semnal PCB pe plăci digitale, echipamente portabile. Permite acționarea directă fără amplificare, simplificând designul pentru interfețele de control a releului cu stare solidă pentru drone .
Bobine AC vs. Bobine DC: diferențe fundamentale
- Bobine AC: se bazează pe fluxul magnetic alternativ. Includeți un inel de umbrire (o tură de cupru scurtcircuitată) pentru a preveni vibrațiile la trecerile cu zero. Specificați tensiunea și frecvența (de exemplu, 115VAC, 400Hz). Impedanța, nu doar rezistența, limitează curentul.
- Bobine DC: creează un câmp magnetic constant. Construcție mai simplă, dar necesită suprimare pentru back-EMF. Curentul de pornire este semnificativ mai mare decât curentul de menținere din cauza inductanței bobinei.
Bobine pentru Relee de Blocare (Bistabile).
Aceste relee folosesc un magnet permanent sau un blocaj mecanic și necesită un impuls, nu o putere continuă.
- Specificații: definite de tensiune și durată a impulsului . Un impuls scurt (de exemplu, 10 ms la tensiunea nominală) este suficient pentru a schimba starea. Bobina poate fi cu o singură înfăşurare (tensiune bipolară) sau cu două înfăşurări (setare/resetare).
- Parametru cheie: Lățimea minimă a impulsului pentru o funcționare fiabilă. Esențial pentru proiectarea circuitelor de economisire a energiei în semnalizarea feroviară ( Tren ) sau telemetria de la distanță.
Bobine pentru relee polarizate (magneți permanenți).
Extrem de sensibil la direcția curentului, utilizat pentru detectare sau comutare cu putere foarte mică.
- Specificații: Putere de operare foarte scăzută (până la 10-50 mW). Definiți Sensibilitatea în amperi-tururi (At). Trebuie să respecte polaritatea strictă.
- Aplicații: Detectarea direcției curentului, telegrafie, instrumentare de precizie.
Tendințe din industrie: eficiență, integrare și unitate inteligentă
Tehnologia bobinei avansează pentru a satisface cerințele sistemelor moderne:
- Consum redus de energie: Acționate de aplicații portabile și New Energy Relay , bobinele sunt proiectate cu circuite magnetice optimizate și fire mai fine pentru a obține aceeași forță cu mai puțină putere.
- Circuite integrate de acționare/de suprimare: Unele module de relee avansate includ acum diode flyback încorporate, amortizoare RC sau chiar drivere MOSFET, simplificând proiectarea plăcii și îmbunătățind fiabilitatea.
- Concepte de monitorizare a sănătății bobinei: Cercetare și dezvoltare în metode de monitorizare indirectă a degradarii izolației bobinei prin analiza formelor de undă ale curentului de antrenare, permițând întreținerea predictivă.
5 Verificări critice ale specificațiilor bobinei pentru achizițiile tehnice din Rusia
Echipele de achiziții din Rusia și piețele CSI efectuează o verificare riguroasă a specificațiilor bobinei:
- Date extinse de performanță a temperaturii: cererea de grafice care arată tensiunea de tragere/scădere în funcție de temperatură în intervalul complet de la -60°C până la +85°C (sau mai larg), nu doar o specificație într-un singur punct la 25°C.
- Validare conform standardelor de testare climatică GOST: Izolația bobinei (smalț) trebuie dovedită ca rezistentă la umiditate și ciuperci conform GOST 28205. Sunt necesare certificate pentru clasa de izolație a firului magnetic (de exemplu, Clasa 180).
- Specificații curent de pornire la rece: date explicite despre curentul maxim de aprindere la temperatura minimă de funcționare specificată, cruciale pentru dimensionarea întreruptoarelor și surselor de alimentare în climate dure.
- Evaluări duble de tensiune/frecvență (pentru AC): pentru echipamentele care se interfață cu infrastructura mai veche, releele cu bobine evaluate atât pentru 50Hz, cât și 60Hz, sau o gamă precum 24-48VDC, sunt foarte apreciate pentru flexibilitate.
- Rezistența dielectrică pe termen lung a izolației bobinei: Dovada că izolația bobină la miez și bobină la carcasă poate rezista la tensiunea dielectrică nominală după ani de cicluri termice și expunere la umiditate.
Proiectarea circuitului de acționare: un ghid pas cu pas
Pasul 1: Selectați tensiunea bobinei în funcție de sursa dvs
Potriviți tensiunea nominală cu tensiunea de control disponibilă a sistemului dumneavoastră. Pentru surse instabile (de exemplu, sistem auto de 12 V), asigurați-vă că tensiunea de funcționare obligatorie a releului este sub tensiunea minimă a sistemului dumneavoastră.
Pasul 2: Calculați cerințele pentru șofer
- Determinați curentul în stare de echilibru: I_hold = Vn / Rc.
- Cont pentru Cold Inrush: I_inrush = Vn / Rc_cold. Utilizați rezistența bobinei la temperatura minimă de funcționare.
- Dimensiunea driverului: asigurați-vă că tranzistorul, MOSFET-ul sau circuitul integrat al driverului poate gestiona I_inrush continuu pentru timpul de atragere (de obicei 5-10 ms).
Pasul 3: implementați suprimarea obligatorie
Pentru bobine DC: Utilizați întotdeauna o diodă flyback (seria 1N400x) în paralel invers pe bobină. Acest lucru fixează vârful de înaltă tensiune generat atunci când bobina este deconectată, protejând șoferul. Pentru o eliberare mai rapidă, utilizați o diodă Zener în serie cu dioda standard.
Pasul 4: Luați în considerare protecții suplimentare
- Limitarea curentului de pornire: pentru bobine foarte mari sau drivere sensibile, un rezistor de serie mică sau un termistor NTC poate limita apariția, dar crește tensiunea de comandă necesară.
- Protecție tranzitorie: În medii zgomotoase din punct de vedere electric (de exemplu, panouri cu relee de putere industriale ), poate fi necesar un varistor cu oxid de metal (MOV) peste bobină pentru protecția la supratensiune.
Excelența în fabricarea bobinei YM: Precizie pentru performanță
Consistența bobinelor releului YM provine din integrarea verticală și din inginerie de precizie. În cadrul unității noastre, operam linii de producție de bobine dedicate, controlate cu climă. Folosim numai sârmă magnetică acoperită cu poliamidă-imidă de clasa 180 sau mai mare, înfăşurată pe maşini automate care asigură tensiunea şi consistenţa stratificaţiei. SPC-ul nostru (Control statistic al procesului) monitorizează rezistența și inductanța pentru fiecare lot. Acest control este motivul pentru care bobinele noastre sensibile pentru releele metalice militare îndeplinesc ferestre strânse de tensiune de tragere și de ce bobinele noastre de mare putere pentru aplicațiile cu relee de putere industriale demonstrează o durabilitate excepțională. O descoperire recentă în cercetare și dezvoltare este o tehnică de înfășurare proprie care reduce capacitatea între înfășurări, minimizând generarea EMI - un beneficiu cheie pentru releele utilizate în sistemele de comunicații sensibile.
Întrebări frecvente (FAQ)
Î1: Pot opera o bobină de releu de 24VDC la 26V sau 28V pentru marjă?
R: În general da, în anumite limite. Majoritatea bobinelor DC au o tensiune nominală continuă maximă (adesea 110-130% din Vn). Funcționarea la o tensiune puțin mai mare va trage releul mai repede și mai ferm, ceea ce poate fi bine. Cu toate acestea, crește puterea de disipare (căldură) în bobină și driver și accelerează îmbătrânirea izolației firelor. Pentru cea mai bună longevitate, operați la sau aproape de tensiunea nominală.
Î2: Ce se întâmplă dacă folosesc o bobină de curent alternativ la curent continuu sau invers?
R: Nu le schimbați. O bobină AC pe DC: Lipsa reactanței inductive va face ca bobina să atragă de 5-10 ori curentul nominal, supraîncălzirea și arderea aproape instantaneu. O bobină de curent continuu pe curent alternativ: poate să clătenească puternic și să nu se etanșeze corespunzător din cauza câmpului magnetic alternativ, ceea ce duce la o presiune scăzută de contact, arc și defecțiune. Bobina este proiectată special pentru un tip de alimentare.
Î3: De ce este importantă tensiunea de eliberare obligatorie pentru proiectarea circuitelor?
R: Se asigură că releul se va dezactiva în mod fiabil când îl opriți. Dacă circuitul dvs. de driver (precum un tranzistor cu colector deschis) are curent de scurgere sau dacă există tensiune indusă în firele lungi de control, ar putea menține tensiunea bobinei peste nivelul de întrerupere, determinând ca releul să se „lipească”. Cunoașterea tensiunii de eliberare obligatorie vă permite să proiectați un driver care trage borna bobinei suficient de aproape de 0V.
Î4: Cum diferă specificațiile bobinei pentru un releu de etanșare metalic militar sigilat față de un releu auto standard?
R: Parametrii de bază (Vn, Rc) sunt similari. Diferențele cheie sunt în robustețea de mediu a bobinei. Bobinele releului militar folosesc sârmă cu izolație rezistentă la temperatură mai mare și umiditate. Ele sunt, de asemenea, impregnate cu lacuri de vid pentru a preveni absorbția umezelii și pentru a securiza înfășurările împotriva mediilor cu vibrații ridicate găsite într-un avion sau vehicul tactic, la care o bobină de automobile standard poate să nu reziste pe termen lung.
Standarde și repere de calitate
Specificațiile și testarea bobinei sunt guvernate de mai multe standarde cheie:
- MIL-PRF-6106: Definește cerințele de testare pentru rezistența izolației bobinei, rezistența dielectrică și performanța la temperatură.
- IEC 61810-1: Specifică condiții standard pentru măsurarea parametrilor bobinei și definește termeni precum „tensiune nominală a bobinei” și „limite de funcționare”.
- UL 508 (Echipament de control industrial): Include cerințe pentru izolarea bobinei și creșterea temperaturii în releele industriale.
- GOST 28205-89: standard rusesc pentru testarea climatică de bază, aplicabil performanței izolației bobinei în condiții de umiditate și temperatură.
- NEMA MW 1000 / IEC 60317: Standarde pentru firul magnetic (firul utilizat în bobine), specificând dimensiunile, clasele de izolație și performanța.
Referințe și lecturi suplimentare
1. Comisia Electrotehnică Internațională. (2022). *IEC 61810-1: Relee elementare electromecanice - Partea 1: Cerințe generale și de siguranță*. IEC.
2. Laboratoarele Underwriters. (2019). *UL 508: Standard pentru echipamente de control industrial*. UL LLC.
3. Power Electronics Design Forum. (2023, 18 septembrie). *„Suprimarea bobinei releului Back-EMF: Diodă vs. Zener vs. TVS – O comparație practică”* [Fire tehnică online]. EE Times.
4. Chen, H. și O'Connell, T. (2020). *„Modelarea și analiza curentului de pornire a bobinei releului pentru un design robust al ECU pentru automobile”*. SAE International Journal of Passenger Vehicles – Electronic and Electrical Systems, 13(12).
5. Colaboratori Wikipedia. (2024, 15 ianuarie). *"Releu"*. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Relay.
