Relee militare din seria JMC Prezentare tehnică - Relee din seria JMC

Prezentare tehnică a releelor ​​militare din seria JMC: o familie cuprinzătoare pentru aplicații solicitante

În sectoarele de înaltă fiabilitate în care integritatea sistemului este esențială, este crucial să existe o familie de componente versatilă, dar consistentă. Seria de relee militare YM JMC reprezintă o gamă cuprinzătoare de relee de etanșare metalice militare, concepute pentru a răspunde nevoilor diverse de aplicații din apărare, aerospațială și industria grea. Această prezentare tehnică oferă managerilor de achiziții și inginerilor de proiectare o examinare detaliată a capacităților, configurațiilor și avantajelor strategice ale seriei JMC pentru alimentarea tuturor, de la comenzile motorului de aeronave până la sistemele de semnalizare a trenurilor de ultimă generație.

Arhitectura seriei: înțelegerea matricei produselor JMC

Filosofia de design de bază

Seria JMC este construită pe o filozofie de proiectare modulară, utilizând platforme și materiale interne comune pentru diferite modele pentru a asigura consistența în calitate și performanță. Toate releele din serie au caracteristica fundamentală de a fi construcții de relee metalice militare cu carcase închise ermetic, dar se diferențiază în funcție de capacitatea de comutare, caracteristicile bobinei și configurația fizică.

Nomenclatura și decodarea produselor

Un număr de piesă JMC tipic (de exemplu, JMC-102M) urmează o structură logică:

• JMC: Identificator de serie
• 102: Cod sub-serie/model, indicând caracteristici specifice, cum ar fi evaluarea contactului sau dimensiunea pachetului
• M: Sufix care indică adesea gradul „militar” sau stilul de terminare specific (de exemplu, „P” pentru pinul PCB, „S” pentru priză)

Această abordare sistematică simplifică identificarea și referințele încrucișate pentru echipele de achiziții.

Defalcare detaliată a seriei și specificații cheie

Seria JMC-1XX: Relee standard de putere și semnal

• Modele: JMC-102M, JMC-110M, JMC-127M
• Utilizare principală: comutare militară și aerospațială de uz general. Ideal ca releu de placă PCB robust sau unități montate pe panou.
• Evaluări de contact: 5A până la 10A @ 28VDC sau 120VAC.
• Configurații: SPDT, DPDT, 4PDT disponibile.
• Caracteristică cheie: Design echilibrat pentru o gamă largă de aplicații, de la sarcini de releu de semnal PCB până la sarcini moderate de releu de putere industrial .

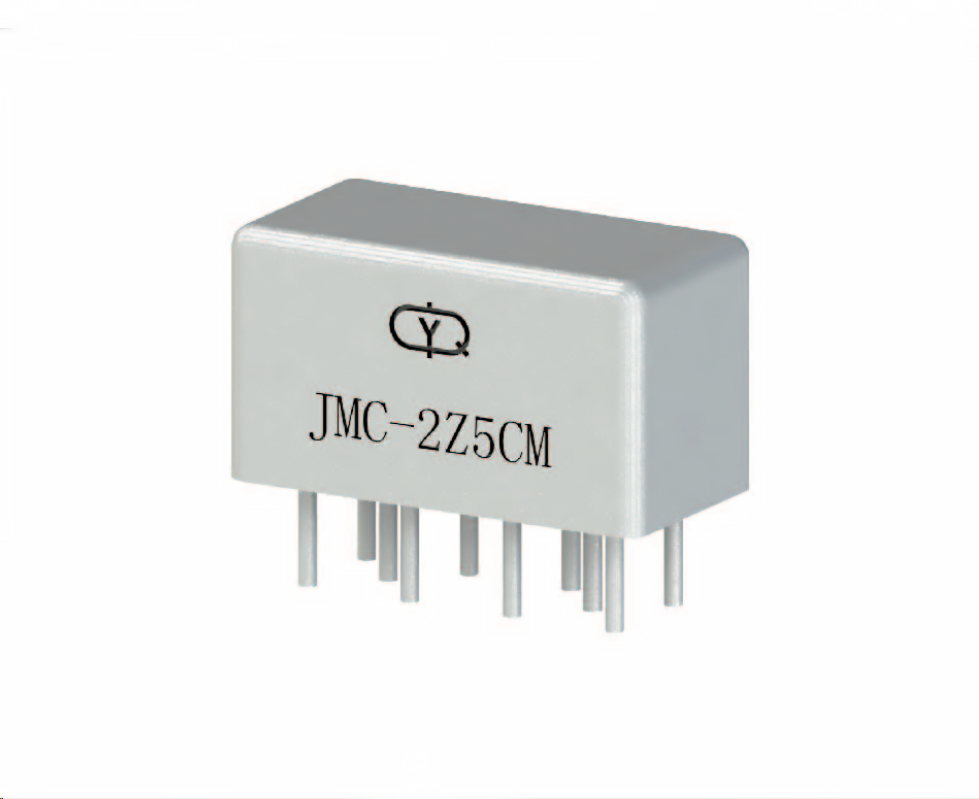

Seria JMC-2XX: Relee de putere și curent ridicat

• Modele: JMC-210M, JMC-225M
• Utilizare primară: distribuție primară a energiei, control al actuatorului și comutare la sarcină mare. Potrivit pentru standuri de testare pentru motoare de aviație de înaltă calitate și controale industriale grele.
• Evaluări de contact: 15A până la 25A @ 28VDC. Dispune de contacte mai mari și disipare superioară a căldurii.
• Configurații: DPDT, 3PDT.
• Caracteristică cheie: Proiectat pentru sarcini solicitante, încorporând adesea contacte din oxid de argint-cadmiu pentru o rezistență superioară la arc.

Seria JMC-3XX: Relee de blocare și polarizate

• Modele: JMC-330M (blocare bi-stabilă), JMC-350M (monostabil polarizat)
• Utilizare primară: Aplicații care necesită memorie de stare, eficiență energetică sau sensibilitate precisă la polaritatea bobinei. Esențial pentru sistemele prin satelit, dispozitivele de blocare de siguranță și echipamentele cu baterie.
• Evaluări de contact: 2A până la 10A.
• Caracteristică cheie: Ca releu de blocare sau releu polarizat , această sub-serie oferă flexibilitatea logicii de control necesară pentru proiectarea avansată a sistemului, o caracteristică din ce în ce mai apreciată în aplicațiile New Energy Relay .

Seria JMC-5XX: Relee miniaturale și pachet TO-5

• Modele: JMC-510M (TO-5), JMC-550M (DIP în miniatură)
• Utilizare principală: avionică de înaltă densitate, electronică UAV, echipament portabil de comunicații și oriunde spațiul de pe placă este la preț redus.
• Evaluări de contact: 1A până la 3A @ 28VDC.
• Caracteristică cheie: Fiabilitate maximă în amprenta minimă. Variantele TO-5 oferă etanșare ermetică completă, comparabilă cu frații mai mari, concurând în spații adesea considerate pentru soluțiile Solid State Relay pentru Drone .

Fire tehnice comune din seria JMC

Performanță de mediu fără compromisuri

Fiecare releu din seria JMC este proiectat pentru a rezista la condiții dure:

• Interval de temperatură: de la -55°C la +125°C de funcționare (standard).
• Etanșare ermetică: construcția sudate integral din metal asigură protecție împotriva umidității, nisipului, prafului și atmosferelor corozive.
• Robustitate: îndeplinește sau depășește cerințele privind vibrațiile (20-2000Hz), șocurile (50-100G) și accelerația MIL-STD-202.

Acest lucru le face la fel de potrivite pentru vibrațiile unui avion sau pentru temperaturile extreme din apropierea unui motor de aeronavă .

Standarde constante de calitate și fiabilitate

• Materiale: Utilizarea de aliaje de contact aprobate de militari, fire bobine și materiale de izolare.
• Producție: Asamblarea automată și testarea 100% electrică asigură consistența.
• Screening: Disponibilitatea nivelurilor de screening MIL-PRF-6106 (M, L, P) pentru programele critice.

Tendințe din industrie și poziția strategică a seriei JMC

Piața releelor ​​evoluează, iar seria JMC este concepută pentru a aborda tendințele cheie:

• Platformare și simplificare a lanțului de aprovizionare: OEM-urile încearcă să reducă numărul de numere de piese unice. Gama largă a seriei JMC într-o singură familie calificată ajută la consolidarea furnizorilor și la simplificarea logisticii.
• Performanță în medii dure: Pe măsură ce operațiunile se extind în regiunile arctice sau mai adânc în setările industriale, robustețea dovedită a componentelor cu specificații militare, cum ar fi seria JMC, devine mai valoroasă pentru aplicațiile de infrastructură și relee industriale de putere .
• Susținerea sistemului moștenit: Seria include înlocuiri directe cu funcția de adaptare a formei pentru multe numere de piese de relee militare vechi, care sprijină întreținerea pe termen lung a aeronavelor, navelor navale și vehiculelor terestre existente.
• Polenizarea încrucișată din sectoarele adiacente: inovațiile în materialele de contact din sectorul Automotive Relee (în special pentru vehicule electrice) și ambalajele din sectorul Flash Relay și micro-electronică sunt evaluate continuu pentru integrarea în platforma JMC.

Orientări de selecție specifice aplicației

Fluxul procesului de selecție

1. Definiți parametrii de sarcină: determinați tensiunea (AC/DC), curentul (la pornire și starea staționară) și tipul de sarcină (rezistiv, inductiv, lampă). Acesta este driverul principal.
2. Determinați logica de comutare: Aplicația necesită alimentare continuă a bobinei (monostabilă) sau memorie de stare eficientă din punct de vedere energetic (blocare)?
3. Evaluați stresul mediului: identificați temperatura de funcționare, vibrațiile și expunerea potențială la contaminanți.
4. Evaluați constrângerile fizice: luați în considerare spațiul PCB, stilul de montare (PCB, soclu, panou) și restricțiile de înălțime.
5. Potrivire cu sub-seria JMC: Utilizați parametrii de mai sus pentru a reduce la modelul JMC-1XX, 2XX, 3XX sau 5XX corespunzător.

Perspectiva achizițiilor: 5 factori critici pentru piețele din Rusia și CSI

Atunci când evaluează seria JMC pentru această regiune strategică, cumpărătorii acordă prioritate:

1. Pachetul complet de documentație tehnică: Disponibilitatea fișelor tehnice, a rapoartelor de testare (inclusiv a performanței la temperaturi scăzute sub -60°C) și a declarațiilor materiale în format rusesc sau bilingv pentru a facilita certificarea locală (de exemplu, pentru sistemele de tren ).
2. Disponibilitate pe termen lung și garanție pentru ciclul de viață: angajamentul de a menține producția întregii serii JMC sau a modelelor cheie din cadrul acesteia timp de minim 15-20 de ani pentru a susține echipamentele militare și industriale cu ciclu lung de viață.
3. Depozit regional și asistență logistică: dovezi ale unor canale de livrare fiabile și la timp în CSI, care pot evita blocajele logistice globale.
4. Reziliență la sancțiunile lanțului de aprovizionare: transparență în ceea ce privește originea materiilor prime critice și a subcomponentelor pentru a evalua riscul lanțului de aprovizionare.
5. Colaborare în inginerie localizată: dorinta de a se angaja în discuții tehnice, personalizări minore potențiale (de exemplu, marcare specifică, placare cu pin) și de a oferi suport direct pentru provocările complexe de integrare.

Excelența în producție YM din spatele seriei JMC

Consecvența și calitatea seriei JMC sunt înrădăcinate în capacitățile avansate de producție ale YM. Scara și facilitățile noastre din fabrică cuprind linii automate dedicate pentru diferite dimensiuni de relee - de la celule de asamblare miniaturale TO-5 până la linii pentru relee de putere mai mari. Aceasta include sudarea robotizată pentru etanșări ermetice, înfășurarea automată a bobinei și sistemele de inspecție bazate pe viziune.

R&D: Motorul evoluției seriei

Echipa noastră de cercetare și dezvoltare și rezultatele inovației asigură că seria JMC rămâne în prim-plan. Realizările recente includ un tratament patentat al suprafeței de contact care prelungește durata de viață electrică, dezvoltat în tandem cu cercetarea aplicațiilor de releu auto cu ciclu înalt. În plus, lucrările în curs de desfășurare asupra modelării termice, stimulate de provocările în designul New Energy Relay , îmbunătățesc în mod direct manevrarea puterii și precizia de scădere a modelelor noastre de curent ridicat JMC-2XX.

Conformitatea cu standardele industriale globale

Seria JMC este concepută pentru a îndeplini un cadru robust de standarde internaționale, oferind încredere pe piețele globale:

• MIL-PRF-6106: punctul de referință pentru performanța și fiabilitatea releelor ​​militare americane.
• MIL-STD-202: Guvernează metodele de testare a mediului (vibrații, șoc, umiditate).
• IEC 61810-1, -2: Standarde internaționale de bază pentru siguranța și fiabilitatea releelor ​​electromecanice.
• EN 50155: Pentru aplicații feroviare, care acoperă mediul solicitant al electronicelor de transport feroviar .
• RoHS și REACH: Conformitatea cu reglementările de mediu pentru substanțele periculoase.

Cele mai bune practici de instalare și întreținere

Precauții universale de manipulare

• Protecție ESD: Tratați toate releele JMC ca fiind sensibile la ESD în timpul manipulării.
• Lipire (pentru modelele PCB): Urmați profilele recomandate (de obicei 260°C max, 5 secunde per pin max) pentru a evita deteriorarea etanșării interne.
• Specificații cuplului: Pentru bornele cu șurub de pe modelele cu montare pe panou, respectați valorile specificate ale cuplului pentru a preveni deteriorarea.

Sfaturi pentru integrarea sistemului

• Pentru sarcini inductive, implementați întotdeauna suprimarea recomandată (amortitoare RC, diode).
• Asigurați-vă că tensiunea de antrenare a bobinei este în limitele specificațiilor, în special pentru modelele de relee polarizate unde polaritatea este critică.
• În mediile cu vibrații ridicate, luați în considerare suport mecanic suplimentar sau potting pentru instalațiile de relee de placă PCB .

Întrebări frecvente (FAQ)

Î: Pot folosi un releu de mare putere JMC-2XX pentru a înlocui direct un releu JMC-1XX într-un design existent?
R: Nu fără recenzie. În timp ce JMC-2XX poate avea valori nominale de curent mai ridicate, aproape sigur va avea o amprentă diferită, pinout și eventual cerințe de bobină. Este necesară o analiză completă a formei-potrivire-funcție. Seria este concepută pentru noi modele sau upgrade-uri planificate, nu neapărat ca înlocuiri fizice directe unul pentru celălalt.

Î: Seria JMC oferă opțiuni hibride în stare solidă?
R: Seria actuală JMC este pur electromecanică. Cu toate acestea, YM oferă linii de produse separate pentru Releu cu stare solidă pentru drone și alte aplicații cu stare solidă. Experiența inginerească este împărtășită, dar familiile de produse sunt distincte pentru a îndeplini profiluri de performanță și costuri diferite.

Î: Care este timpul obișnuit de livrare pentru releele din seria JMC, în special pentru comenzile de volum mic?
R: Modelele standard sunt de obicei păstrate în stoc sau au cicluri scurte de producție, cu termene de livrare de 8-12 săptămâni. Pentru volume mari sau modele care necesită screening MIL complet, termenele de livrare sunt mai lungi (12-20 săptămâni). Vă recomandăm să consultați echipa noastră de vânzări pentru cea mai recentă disponibilitate, bazată pe modelul specific și cerințele de screening.
