Aplicații pentru relee de blocare din seria JMW: soluții eficiente din punct de vedere energetic pentru sistemele moderne

Într-o epocă în care eficiența energetică, fiabilitatea și inteligența sistemului sunt primordiale, releele de blocare din seria JMW de la YM oferă un avantaj critic. Aceste relee de etanșare metalice militare utilizează un mecanism de blocare magnetic bistabil, oferind un consum de energie zero în oricare dintre stările comutate. Această analiză tehnică profundă explorează diversele aplicații ale acestor componente sofisticate, demonstrând modul în care rezolvă provocările de proiectare din lumea reală în domeniul aerospațial, apărării, energiei și automatizării industriale pentru managerii și inginerii de achiziții B2B.

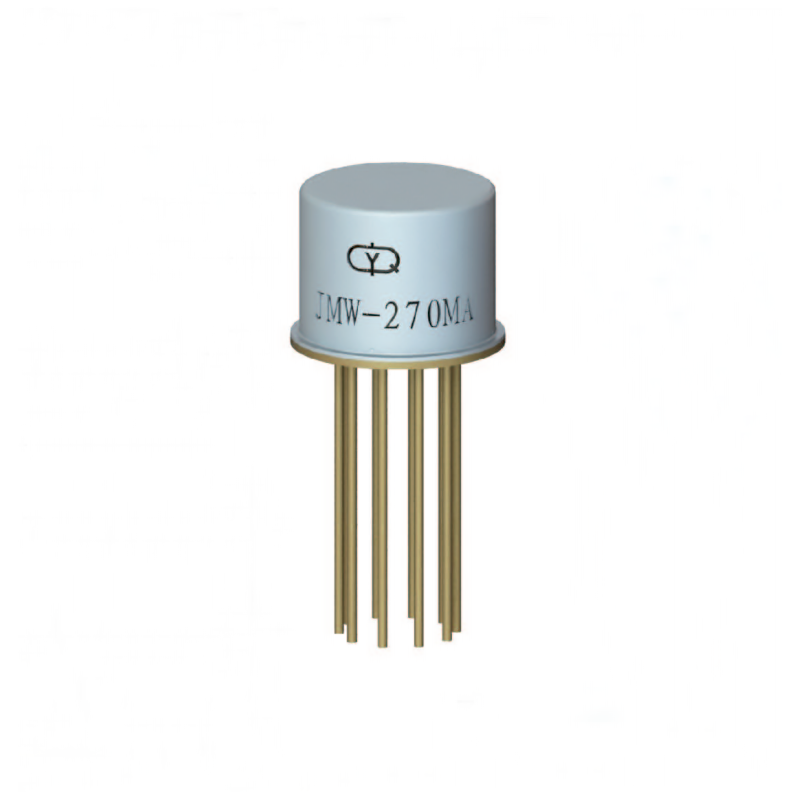

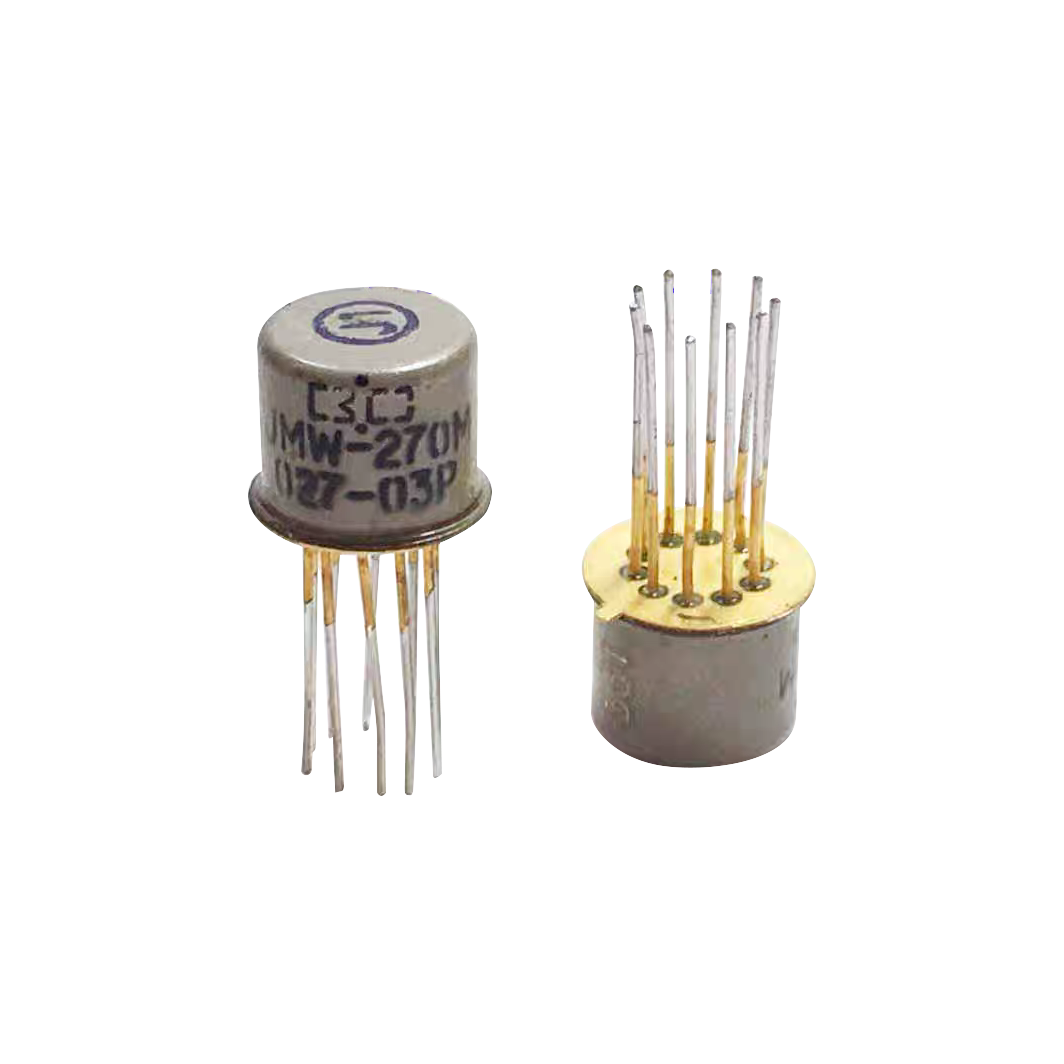

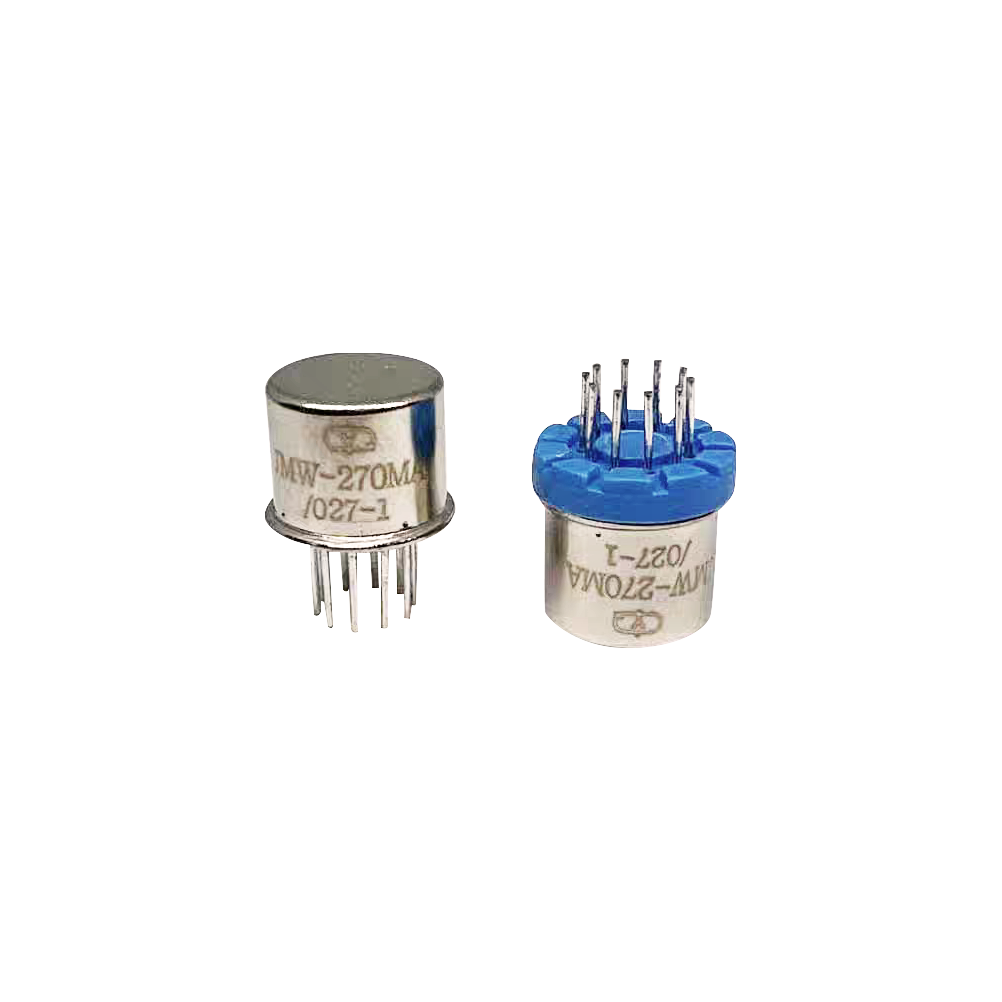

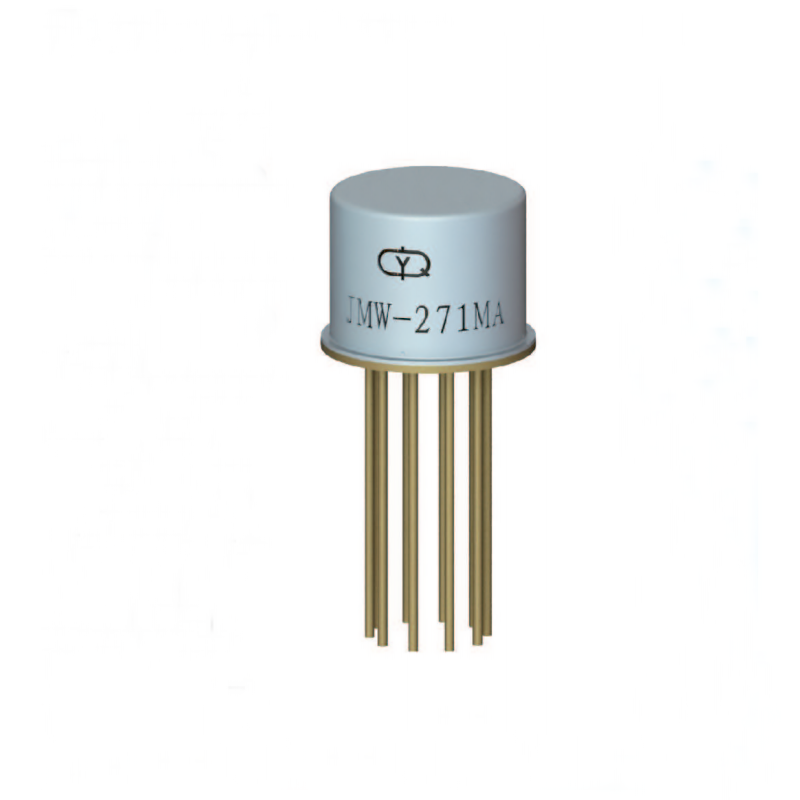

Înțelegerea avantajului releului de blocare

Cum funcționează un releu de blocare

Spre deosebire de un releu monostabil standard care revine la o stare implicită atunci când este dezactivat, un releu de blocare (sau releu bistabil) este un releu polarizat care utilizează un magnet permanent sau un miez remanent. Este nevoie doar de un impuls electric scurt, specific de polaritate pentru a schimba starea (Setare sau Resetare) și apoi menține acea poziție pe termen nelimitat fără nicio alimentare . Acest principiu fundamental deblochează numeroase beneficii ale aplicației.

Beneficii cheie care conduc la adopție

• Zero Holding Power: elimină curentul continuu al bobinei, reducând dramatic generarea de căldură a sistemului și consumul de energie.
• Memorie de stare inerentă: își menține ultima poziție comandată în timpul pierderii alimentării, permițând funcționalitatea de siguranță sau de reținere a ultimei stări.
• Sarcina redusă a sursei de alimentare: Permite surse de alimentare mai mici și mai puțin costisitoare și baterii de rezervă.
• Funcționarea răcitorului: stresul termic mai scăzut îmbunătățește fiabilitatea generală a sistemului și durata de viață a componentelor.

Domenii de aplicare de bază pentru releele de blocare din seria JMW

1. Aerospațiale, Sateliți și Sisteme UAV

Conservarea energiei este esențială în sistemele aeropurtate și spațiale. Releele JMW sunt ideale pentru:

• Distribuția energiei prin satelit și comutarea sarcinii utile: conservarea prețioasei puteri a bateriei de la bord prin consumarea curentului numai în timpul evenimentelor de comutare.
• Comenzi pentru motorul aeronavei și sistemul de avioane : utilizate în circuite de control necritice, unde este necesară menținerea poziției supapei sau clapetei în timpul întreruperii temporare a alimentării.
• Gestionarea energiei UAV/Drone: Gestionarea șinelor de alimentare ale bateriei și sarcinii utile pentru a prelungi timpul de zbor, de multe ori completând sau oferind redundanță soluțiilor Solid State Relay pentru Drone .

Etanșarea lor ermetică ca relee metalice militare asigură performanță în vid și temperatură extremă din spațiu sau altitudini mari.

2. Managementul energiei și noi sisteme energetice

Eficiența releelor ​​de blocare le face perfecte pentru aplicații conștiente de energie:

• Smart Metering & AMI (Advanced Metering Infrastructure): Folosit la comutatoarele de deconectare/reconectare din contoarele inteligente. Acestea rămân în poziție în timpul întreruperii rețelei fără a descărca bateria contorului.
• Combinatoare și deconectări solare fotovoltaice: comutarea șirurilor de matrice în timp ce se reduce la minimum pierderile parazitare, un aspect cheie în proiectarea noului releu de energie .
• Sisteme de management al bateriei (BMS): Izolarea celulelor sau pachetelor de baterii din vehicule electrice și sisteme de stocare, unde eficiența afectează direct intervalul sau timpul de rezervă.

3. Automatizări industriale și sisteme de siguranță

Fiabilitatea și comportamentul determinist sunt cruciale în mediile industriale:

• Interblocuri de siguranță și protecții pentru mașini: Un releu de blocare poate menține o stare de „blocare” sigură chiar dacă puterea de control este pierdută, sporind siguranța personalului.
• Memorie de control al procesului: amintirea stării unei etape a procesului (de exemplu, supapă deschisă/închisă) după o repornire a sistemului de control.
• Semnalizare feroviară ( tren ): Folosită în logica de semnalizare pe cale, unde menținerea aspectului semnalului după un impuls de putere este o cerință fundamentală.
• Fiind un releu robust pentru placă PCB sau releu industrial de putere , seria JMW rezistă vibrațiilor și variațiilor de temperatură ale podelelor fabricii.

4. Telecomunicații și sisteme de alimentare de rezervă

În cabinetele de telecomunicații și centrele de date cu baterie de rezervă (UPS):

• Comutare de ocolire: Transferarea sarcinilor între sursele de alimentare principale și de rezervă. Funcția de blocare previne consumarea inutilă de energie din sistemul de rezervă.
• Gestionarea de la distanță a site-ului: controlul echipamentelor din turnurile de celule unde alimentarea CA poate fi nesigură, maximizând durata de viață a bateriei de rezervă.

Considerații de proiectare a sistemului pentru implementarea releelor ​​de blocare

Cerințe pentru circuitul de acționare: Podul H

Implementarea unui releu de blocare necesită un circuit de comandă capabil să furnizeze impulsuri de curent bidirecționale. Cea mai comună soluție este un driver H-bridge.

1. Selectarea componentelor: alegeți MOSFET-uri sau un circuit integrat în punte H dedicat pentru tensiunea bobinei releului și curentul de vârf (care poate fi mai mare decât starea staționară din cauza inductanței scăzute a bobinei).
2. Controlul impulsurilor: microcontrolerul trebuie să genereze impulsuri de setare și resetare sincronizate corect (de obicei 5-50 ms), asigurând un timp mort între impulsuri pentru a permite armăturii releului să se stabilească.
3. Protecție Back-EMF: Integrați diode flyback peste ieșirile podului pentru a fixa vârfurile de tensiune generate atunci când curentul bobinei este întrerupt.

Feedback de stat și integrarea sistemului

Deoarece releul nu își indică starea prin prezența puterii bobinei, sistemele au adesea nevoie de feedback:

• Contacte auxiliare: Unele modele JMW includ contacte auxiliare separate, de putere redusă, special pentru indicarea stării.
• Sensarea curentului de sarcină: Deduceți indirect starea prin monitorizarea fluxului de curent în circuitul de sarcină.
• Urmărirea stării software: Software-ul de control menține o copie „shadow” a ultimei stări comandate, deși aceasta este vulnerabilă la erori de sincronizare după evenimente neprevăzute.

Tendințe din industrie care amplifică adoptarea releului de blocare

Mai multe macro-tendințe cresc relevanța seriei JMW:

• Explozia de dispozitive alimentate cu baterie și IoT: impulsul pentru o durată de viață mai lungă a bateriei în senzori la distanță, dispozitive portabile și gateway-uri IoT face ca atributul de putere de reținere zero să fie de neprețuit.
• Accent pe reglementările privind eficiența energetică: standardele mai stricte pentru consumul de energie în standby în aparate și echipamente industriale favorizează soluțiile de blocare.
• Cererea de reziliență și creșterea UPS: accent sporit pe puterea de rezervă și pe sistemele care mențin starea în timpul întreruperilor, de la centrele de date la automatizarea locuinței.
• Îmbunătățiri ale științei materialelor: Progresele în materialele cu magnet permanenți și aliajele de miez, adesea determinate de cercetări paralele în motoare și alte dispozitive magnetice, permit relee de blocare mai mici și mai sensibile.

Accentul privind achizițiile: 5 întrebări cheie pentru cumpărătorii din Rusia și CSI

Atunci când achiziționați relee de blocare din seria JMW pentru această piață, evaluarea tehnică ar trebui să includă:

1. Garanția de blocare/deblocare la temperatură rece: Care este tensiunea minimă garantată a bobinei pentru setarea și resetarea fiabile la -55°C sau mai jos? Acest lucru este esențial pentru echipamentele arctice și pentru iarnă.
2. Date privind stabilitatea magnetică pe termen lung: Dovada că magnetul permanent sau miezul remanent nu se vor degrada peste 10-15 ani de funcționare, prevenind „lipirea” sau eșecul comutării.
3. Recomandări complete pentru circuite de antrenare: Proiecte de referință furnizate de furnizor și liste de componente pentru circuitele H-bridge optimizate pentru modelele lor specifice de relee, ținând cont de disponibilitatea componentelor locale.
4. Rezistența la interferența magnetică externă: specificații sau date de testare privind imunitatea releului la câmpurile magnetice externe, care ar putea reprezenta o problemă în anumite medii industriale sau navale.
5. Compatibilitate cu Calitatea Energiei Locale: Asigurarea faptului că releele funcționează fiabil cu fluctuațiile de tensiune și conținutul de armonici tipice rețelei electrice regionale în setările industriale.

Excelența în inginerie YM în tehnologia de blocare magnetică

Producerea unui releu de blocare fiabil necesită precizie în proiectarea și asamblarea circuitelor magnetice. Scara și facilitățile din fabrică YM includ echipamente specializate pentru magnetizarea și stabilizarea magneților permanenți, sudarea cu laser pentru sigilii ermetice pe variantele noastre de releu de etanșare metalice militare și teste automate care verifică atât performanța electrică, cât și magnetică a fiecărei unități JMW.

Inovații în cercetare și dezvoltare în seria JMW

Echipa noastră de cercetare și dezvoltare și rezultatele inovației sunt concentrate pe optimizarea eficienței magnetice și reducerea dimensiunii mecanismelor de blocare. Un brevet recent implică o geometrie nouă a circuitului magnetic care reduce energia impulsului de setare/resetare necesară cu 20%, permițând utilizarea cu microcontrolere de putere mai mică. În plus, informațiile interdisciplinare din dezvoltarea modulelor Flash Relay de mare viteză și a soluțiilor eficiente Automotive Relay pentru vehicule electrice contribuie la îmbunătățirea răspunsului dinamic și a duratei de viață a contactului releelor ​​noastre de blocare.

Standarde relevante și repere de calitate

Releele din seria JMW sunt proiectate pentru a îndeplini standardele internaționale stricte, asigurând performanță și siguranță:

• MIL-PRF-6106: Pentru aplicații militare care necesită fiabilitate dovedită în condiții de stres de mediu.
• IEC 61810-1 & -2: Cerințe generale și de fiabilitate pentru releele electromecanice, inclusiv tipurile de blocare.
• UL 508: Standard pentru echipamente de control industrial, relevant pentru multe aplicații de automatizare industrială.
• EN 50155: Standard pentru aplicații feroviare, care acoperă nevoile specifice ale sistemelor de control al trenurilor .
• RoHS/REACH: Conformitatea cu reglementările de mediu pentru materialele utilizate.

Lista de verificare a implementării pentru inginerii de proiectare

Înainte de a finaliza un proiect cu un releu de blocare JMW, verificați aceste puncte:

1. Suficiența impulsului bobinei: poate șoferul dvs. să livreze ≥150% din tensiunea nominală a bobinei pentru durata minimă a impulsului, în special la temperaturi scăzute?
2. Funcționare sigură a podului H: designul dvs. împiedică trecerea (atât întrerupătoarele pe partea înaltă, cât și pe partea inferioară pornite simultan) în podul H?
3. Strategia de indicare a stării: Ați implementat o metodă fiabilă (contact auxiliar, sens curent) pentru a confirma starea releului?
4. Compatibilitate cu sarcina: utilizați o suprimare adecvată pentru sarcini inductive sau capacitive pentru a proteja contactele?
5. Montare fizică: Pentru stilurile Releu de semnal PCB sau Releu de placă PCB , aspectul dvs. este optimizat pentru a evita deteriorarea căldurii prin lipire și stresul mecanic?

Întrebări frecvente (FAQ)

Î: Ce se întâmplă dacă se pierde alimentarea în timp ce se aplică un impuls Set sau Resetare unui releu de blocare JMW?
R: Releul va rămâne în starea anterioară . Este necesar un impuls complet, polarizat corect, de o durată suficientă pentru a schimba starea magnetică. Un impuls parțial sau întrerupt nu va provoca o schimbare, oferind imunitate inerentă la zgomot și toleranță parțială la defecțiune.

Î: Un releu de blocare JMW poate fi anulat sau resetat manual?
R: Modelele standard nu pot fi acționate manual. Starea lor este controlată exclusiv de impulsuri magnetice. Pentru aplicațiile care necesită anulare manuală, la cerere pot fi disponibile versiuni speciale cu funcții de anulare mecanică.

Î: Sunt releele de blocare mai scumpe decât releele standard?
R: De obicei, da, datorită ansamblului magnetic intern mai complex și a materialelor necesare cu magnet permanenți. Cu toate acestea, costul total de proprietate (TCO) este adesea mai mic atunci când se iau în considerare economiile din capacitatea redusă de alimentare cu energie, nevoile mai mici de răcire și durata de viață extinsă a bateriei în sistemul final.

Î: Cum se compară seria JMW cu un releu cu stare solidă (SSR) pentru comutare eficientă din punct de vedere energetic?
R: Ambele oferă o putere scăzută de reținere. Un releu cu stare solidă pentru dronă sau alt SSR are o putere de comutare aproape de zero și un ciclu de viață infinit, dar are o rezistență mai mare la pornire (încălzire), un curent potențial de scurgere și este de obicei mai sensibil la tranzitorii de tensiune. Releul electromecanic de blocare JMW oferă izolație galvanică, rezistență de contact mai mică și poate face față curenților de aprindere mai mari, dar are o durată de viață mecanică limitată. Alegerea depinde de prioritățile specifice aplicației.
