Ghid complet pentru relee militare seria GJRW: Soluția completă de comutare

În lumea exigentă a electronicii militare și aerospațiale, standardizarea și fiabilitatea sunt primordiale. Releele militare din seria GJRW reprezintă o familie cuprinzătoare de componente de comutare închise ermetic, de înaltă fiabilitate, concepute pentru a îndeplini cele mai stricte cerințe. Acest ghid complet oferă managerilor de achiziții, proiectanților de sisteme și profesioniștilor de întreținere o înțelegere aprofundată a capacităților, variantelor și aplicațiilor optime ale seriei în sistemele aviației militare , comunicațiile prin satelit, comenzile motoarelor de aeronave și mediile industriale robuste.

Înțelegerea sistemului de desemnare a seriei GJRW

Convenția de denumire GJRW urmează o structură logică care dezvăluie caracteristicile cheie dintr-o privire:

Structura tipică a numărului de piesă GJRW: GJRW - XXX - YY - ZZ

• GJRW: Identificator de serie de bază pentru relee de calitate militară închise ermetic.
• XXX: Cod numeric care indică configurația contactului și curentul nominal (de exemplu, 102 pentru DPDT 2A, 503 pentru 4PDT 5A).
• YY: Specificația tensiunii bobinei (de exemplu, 12 pentru 12VDC, 27 pentru 27VDC, 05 pentru 5VDC).
• ZZ: Sufix care indică caracteristicile speciale, stilul de terminare sau revizuirea (de exemplu, M pentru versiunea militară, S pentru terminale de lipit, P pentru plug-in).

Exemplu: GJRW-102-27M indică un DPDT, un contact de 2 A, bobină de 27 VDC, un releu specificat militar.

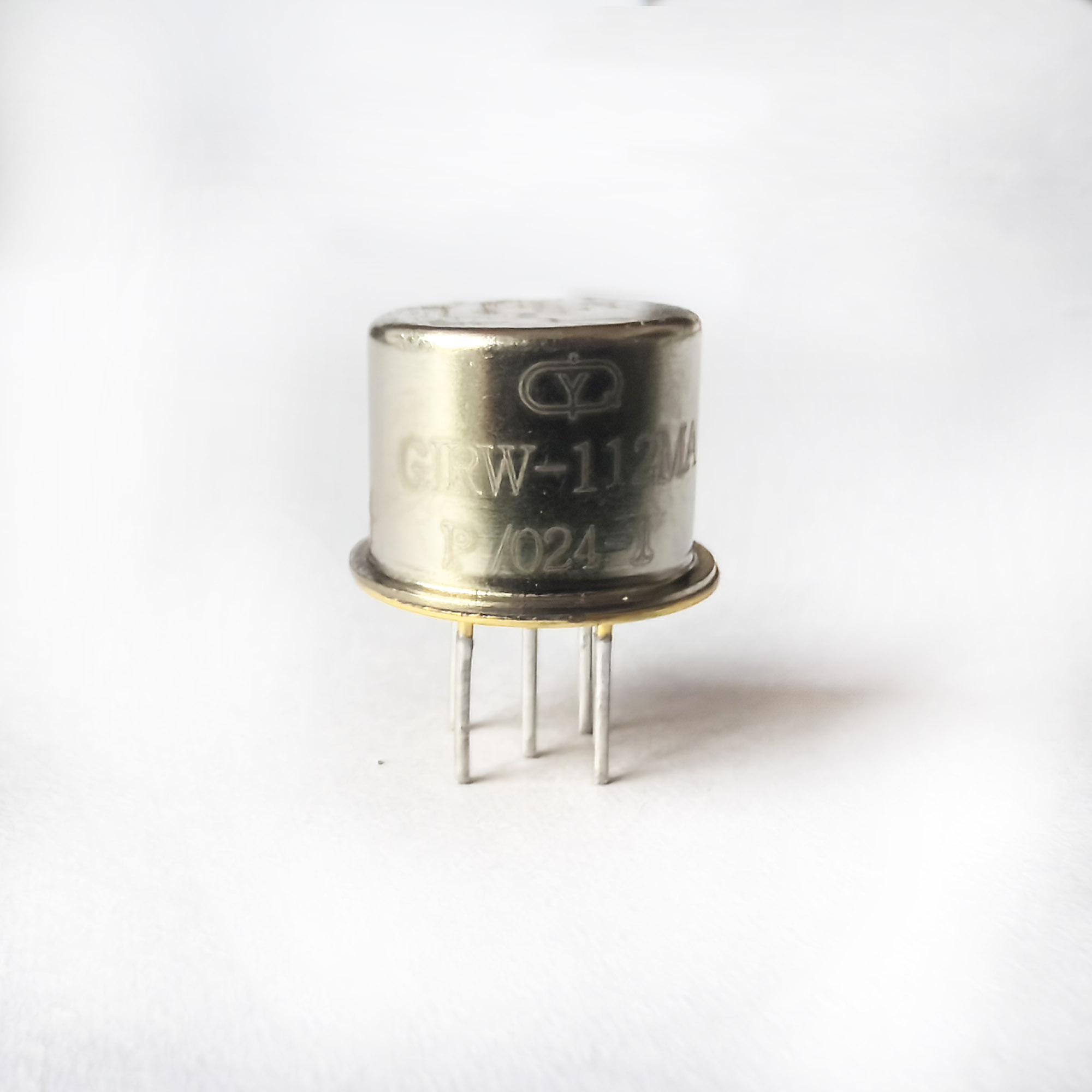

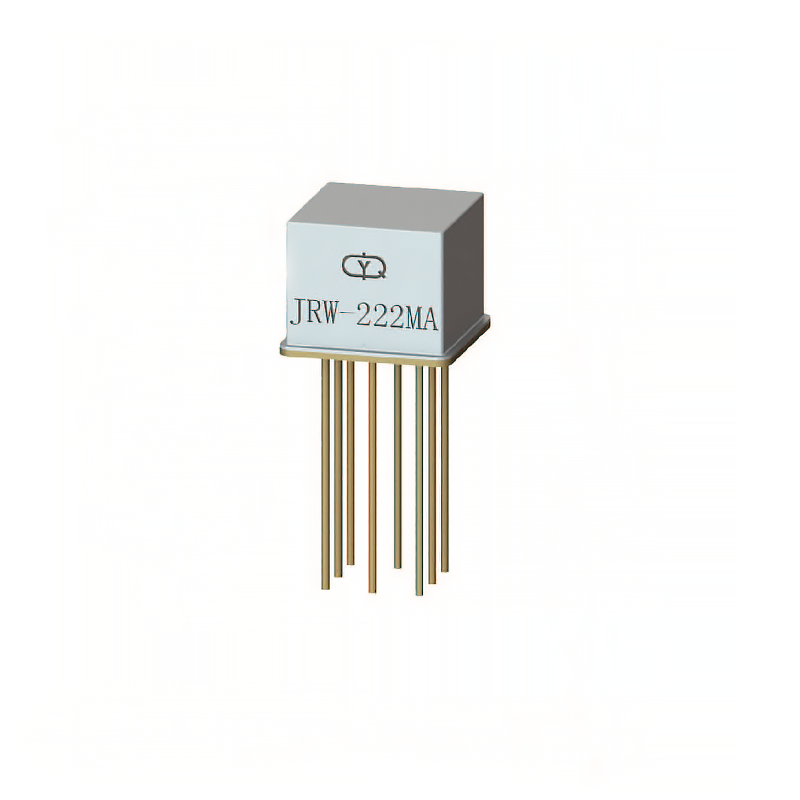

Prezentare generală a seriei: modele cheie și specificațiile lor

Seria GJRW cuprinde o gamă de modele pentru a răspunde diferitelor nevoi de comutare.

Categorii și aplicații de modele primare

Caracteristici și beneficii tehnice de bază

1. Construcție metalică închisă ermetic

Toate releele din seria GJRW au carcase metalice sudate care oferă:

• Protecție împotriva umidității, prafului și atmosferelor corozive
• Atmosferă internă stabilă pentru performanță constantă de contact
• Disipare superioară a căldurii în comparație cu carcasele din plastic
• Ecranarea EMI/RFI inerentă

2. Fiabilitate de grad militar

1. Interval extins de temperatură: funcționare de la -65°C la +125°C (anumite modele până la +150°C)
2. Rezistență ridicată la vibrații/șoc: de obicei 10-2000 Hz la vibrații de 20 g; Rezistenta la socuri de 50-100 g
3. Durată de viață lungă: Durată de viață mecanică > 1.000.000 de operații; Durată de viață electrică: peste 100.000 de operațiuni la sarcina nominală
4. Rezistență de contact scăzută: de obicei <100mΩ, asigurând căderea minimă de tensiune

3. Opțiuni versatile de terminare

• Montare PCB: pini standard cu orificii traversați pentru montarea directă a plăcii
• Prize plug-in: Pentru înlocuire și întreținere ușoară pe teren
• Terminale de conectare rapidă: Pentru cablarea panourilor industriale
• Terminale cu cupă de lipit: pentru cablaje aerospațiale de înaltă fiabilitate

Tendință în industrie: miniaturizare cu performanță menținută

Tendința în curs de desfășurare în electronica militară și aerospațială este către ambalaje cu densitate mai mare, fără a compromite fiabilitatea. Progresele recente în seria GJRW includ:

• Dezvoltarea de versiuni compacte „semi-size” menținând specificațiile complete
• Integrarea diodelor interne de suprimare în anumite modele
• Materiale de contact îmbunătățite care permit curent mai mare în aceeași dimensiune a pachetului
• Compatibilitate cu procesele automate de asamblare și inspecție critice pentru producătorii OEM/ODM

5 factori critici de selecție pentru piața din Rusia și CSI

1. Validarea performanței temperaturii: Cereți date de testare certificate care arată performanța la temperaturi extreme, în special operabilitatea la -65°C, crucială pentru operațiunile din Arctica și Siberia.
2. Documentație de conformitate cu standardele GOST: necesită o documentație explicită care să arate conformitatea cu standardele GOST relevante (de exemplu, GOST 16121-86) dincolo de specificațiile MIL.
3. Documentație tehnică localizată: Disponibilitatea specificațiilor, ghidurilor de instalare și manualelor de întreținere în limba rusă.
4. Stabilitatea lanțului de aprovizionare pe termen lung: angajamentul producătorului față de producția pe termen lung și suport pentru sistemele moștenite comune în platformele regionale de apărare și industriale.
5. Capacitate de personalizare: Capacitate de a oferi modificări minore (lungimi speciale ale pinii, cerințe de marcare) pentru a satisface nevoile specifice de integrare a platformei.

Excelența în producție din seria GJRW de la YM

Producerea seriei complete GJRW necesită capacități de producție sofisticate. În limita noastră de 350.000 mp. campus de producție avansată , exploatăm camere curate dedicate pentru asamblarea releelor. Fiecare releu GJRW este supus:

• Înfășurare automată a bobinei cu control precis al tensiunii
• Sudare de contact controlată de computer care asigură o calitate constantă
• Testare electrică 100%, inclusiv rezistența de contact, rezistența de izolație și verificarea timpului de funcționare/eliberare
• Testarea ermeticității conform MIL-STD-883 Metoda 1014
• Screening de stres de mediu pentru modele de înaltă fiabilitate

Inovații în cercetare și dezvoltare în tehnologia contactului

Echipa noastră de cercetare și dezvoltare a dezvoltat materiale de contact proprietare special pentru seria GJRW. Sistemul de contact „GJRW-Gold” folosește o matrice unică din aliaj de aur care oferă:

• Rezistență de contact excepțional de scăzută și stabilă (<50mΩ)
• Rezistență superioară la contaminarea organică
• Durată de viață extinsă în aplicații de comutare cu curent scăzut (circuit uscat).
• Performanță excelentă în medii cu vibrații ridicate

Ghid de aplicare și cele mai bune practici

Organigrama procesului de selecție

1. Definiți cerințele de încărcare:
   • Tensiune și curent (la pornire și la starea staționară)
   • Tip de sarcină (rezistiv, inductiv, capacitiv)
   • Frecvența de comutare
2. Determinați condițiile de mediu:
   • Interval de temperatură de funcționare
   • Niveluri de vibrații și șoc
   • Expunerea la contaminanți
3. Selectați configurația contactului:
   • Numărul de stâlpi necesari
   • Nevoie de contacte normal închise
   • Cerințe de izolare între poli
4. Alegeți tensiunea bobinei:
   • Potriviți la tensiunea de control disponibilă
   • Luați în considerare constrângerile de consum de energie
5. Specificați stilul de terminare:
   • Pe baza metodei de asamblare și a cerințelor de întreținere

Recomandări de instalare

Standarde și certificări

Seria GJRW este concepută pentru a îndeplini mai multe standarde internaționale:

• MIL-PRF-6106: specificația de performanță militară SUA pentru relee
• GOST 16121-86: standard rusesc pentru relee electromagnetice sigilate
• IEC 61810-1: Standard internațional pentru relee elementare electromecanice
• RTCA DO-160: Condiții de mediu pentru echipamente aeropurtate
• AS9100: Sistem de management al calității pentru industria aerospațială

Întreținere și depanare

Program de întreținere preventivă

Probleme comune și soluții

• Nefuncționare: Verificați tensiunea bobinei, continuitatea; verificați circuitul driverului
• Funcționare intermitentă: Verificați dacă nu există conexiuni slăbite; Măsurați rezistența de contact
• Supraîncălzire: Verificați curentul de sarcină; verificați ventilația corespunzătoare
• Bounce excesivă: poate indica uzură mecanică; luați în considerare înlocuirea

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre versiunile standard GJRW și GJRW-M?

R: Sufixul GJRW-M indică versiuni specificate de militari care sunt supuse unor verificări suplimentare și testări conform standardelor militare. Aceasta include de obicei:

• Testarea intervalului de temperatură extins
• Testare suplimentară la vibrații și șoc
• Cerințe de trasabilitate și documentare a lotului
• Perioade prelungite de ardere

Versiunile standard GJRW îndeplinesc cerințele comerciale aerospațiale și industriale, în timp ce versiunile M îndeplinesc cerințele specifice contractelor militare.

Î2: Pot fi utilizate releele GJRW în aplicații spațiale?

R: Releele GJRW standard sunt proiectate pentru aplicații aeriene și terestre. Pentru aplicații spațiale, oferim versiuni GJRW-S care includ:

• Testarea PIND pentru a elimina particulele libere
• Testare de ermeticitate îmbunătățită
• Caracterizarea toleranței la radiații
• Testare de degazare conform standardelor NASA

Aceste versiuni sunt special calificate pentru aplicații prin satelit și nave spațiale.

Î3: Care este timpul de livrare pentru configurațiile GJRW personalizate?

R: Perioadele de livrare variază în funcție de nivelul de personalizare:

• Configurații standard: 8-12 săptămâni
• Modificări minore: 12-16 săptămâni
• Modele complet personalizate: 20-30 de săptămâni, inclusiv testarea de calificare

Vă recomandăm să contactați echipa noastră de inginerie de aplicații la începutul procesului de proiectare pentru cerințe personalizate.

Î4: Cum conserva versiunea cu blocare energie în sistemele de baterii?

R: Releele de blocare din seria GJRW-L folosesc un magnet permanent sau un blocaj mecanic pentru a-și menține starea. Ele consumă energie doar în timpul scurtului impuls de comutare (de obicei <10 ms), apoi mențin poziția cu putere zero. Acest lucru poate reduce consumul de energie al sistemului cu 90-99% în comparație cu releele standard în aplicațiile în care stările sunt menținute pe perioade lungi, cum ar fi în sistemele de monitorizare de la distanță sau în circuitele de control al trenului susținute de baterii.

Surse de referință

• Departamentul Apărării al SUA. (2018). MIL-PRF-6106U: Specificații de performanță pentru releu, electromagnetice, fiabilitate stabilită .
• Comisia Electrotehnică Internațională. (2020). IEC 61810-1: Relee elementare electromecanice - Partea 1: Cerințe generale și de siguranță .
• SAE International. (2019). ARP9012: Ghid pentru specificarea releelor ​​electromecanice de înaltă fiabilitate pentru aplicații aerospațiale .
• Programul NASA pentru piese electronice și ambalaje. (2021). Ghid de selecție a releului pentru aplicații spațiale .
• Forumul electronicelor de apărare. (2024). „Tendințe în tehnologia releelor ​​militare și managementul lanțului de aprovizionare”. Military Electronics Journal , 42(3), 45-52.
• Colaboratori Wikipedia. (2024). „Releu” și „Sigiliu ermetic”. Wikipedia, Enciclopedia Liberă . Preluat din paginile relevante.
