Releul militar B3T1-250.0 250A Specificații: Referința tehnică definitivă

În domeniul comutării cu curent ultra-înalt, unde integritatea și siguranța sistemului sunt primordiale, specificațiile nu sunt doar numere, ci sunt modelul definitiv pentru performanță în condiții de stres extrem. Releul metalic militar B3T1-250.0 (desemnare completă: 80-3601 B-D2-C1-GH 250A 80V ) reprezintă un punct de referință pentru controlul puterii de 250 de amperi DC în aplicații critice. Această referință tehnică cuprinzătoare decodifică fișa sa completă de specificații, oferind inginerilor de achiziții și arhitecților de sistem datele granulare necesare pentru a integra cu încredere această centrală în sistemele de pornire a motoarelor de aeronave , distribuția de energie industrială de mare capacitate și platformele de aviație militară de ultimă generație.

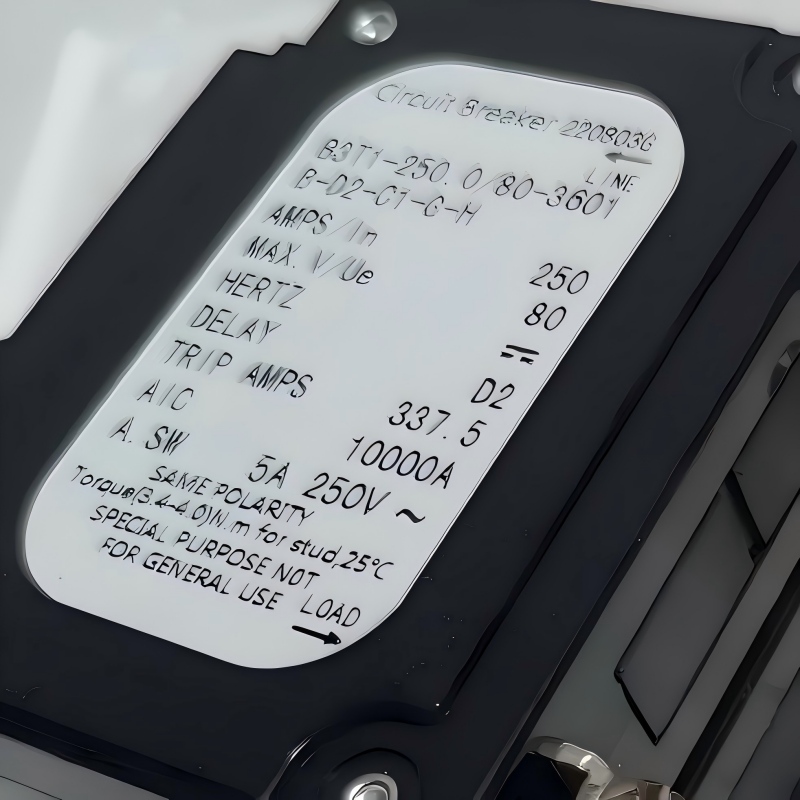

B3T1-250.0 80-3601 B-D2-C1-G-H 250A 80V (1)(1)

Anatomia unei specificații: decodificarea denumirii complete

Înțelegerea numărului complet al piesei este primul pas către stăpânirea specificațiilor acestuia. Denumirea 80-3601 B-D2-C1-GH este un cod structurat care dezvăluie pedigree-ul și atributele de bază.

80-3601: Desenul de reglementare sau numărul de specificație, care se referă adesea la un standard militar sau aerospațial detaliat care definește materialele, procesele și cerințele de testare.
B: Identificator de serie, care indică de obicei o dimensiune specifică a cadrului și o configurație mecanică optimizată pentru funcționare de mare putere.
D2: Configurația contactului și codul de evaluare. „D” desemnează de obicei contactele principale de alimentare, cu „2” specificând dimensiunea, materialul și forța.
C1: Cod de specificație a bobinei, care definește tensiunea, rezistența și clasa de izolație a actuatorului electromagnetic.
G: Clasa de mediu și de etanșare. Adesea indică o carcasă închisă ermetic sau robustă, potrivită pentru medii dure.
H: Stil terminal/conexiune sau un anumit nivel de performanță/reviziune (de exemplu, H pentru versiunea cu vibrații ridicate).
250A 80V: Evaluările electrice principale: 250 Amperi curent continuu la 80 Volți DC.

Analiza cuprinzătoare a specificațiilor electrice

Următorii parametri definesc anvelopa operațională și de siguranță a B3T1-250.0, deosebindu-l de releele de putere industriale de calitate comercială.

1. Parametrii de comutare a contactului și a sarcinii (Spec. de bază)

Parametru	Specificație (B3T1-250.0 Tipic)	Referință pentru standardele de impact și test de inginerie
Tensiune nominală de funcționare (U _e )	80 V DC	Tensiunea maximă de proiectare. Rigiditatea dielectrică și spațiul de contact sunt proiectate pentru acest nivel. Baza pentru toate testele dielectrice.
Curent termic nominal convențional în aer liber (I- _lea )	250 A	Curentul pe care releul îl poate transporta continuu cu contactele închise în aer liber la 40°C ambiant, fără a depăși limitele de creștere a temperaturii (de obicei ΔT ≤ 65K). Verificat conform MIL-STD-202.
Capacitate nominală de realizare (I _cm )	750 A (3 x I _th ) @ 80 V DC, L/R ≤ 10 ms	Curentul maxim pe care se poate închide releul fără sudură de contact sau defecțiune catastrofală. Esențial pentru conectarea la baterii sub tensiune sau la sarcini capacitive în sistemele New Energy .
Capacitate nominală de rupere (I _cn )	375 A (1,5 x I _th ) @ 80 V DC, L/R ≤ 10 ms	Curentul maxim de defect pe care releul îl poate întrerupe în siguranță. Definește rolul său în protecția circuitelor. Validat cu circuite specializate de testare de mare putere.
Rezistența maximă de contact (inițială)	≤ 0,08 mΩ (80 µΩ)	Rezistența extrem de scăzută este esențială pentru a minimiza pierderea de putere (P=I²R). La 250 A, chiar și 100 µΩ rezultă în 6,25 W de căldură. Măsurat cu metoda cu 4 fire de miliohmi pe un curent de testare specificat (de exemplu, 10A).
Material de contact	Argint-tungsten (AgW) sau argint-staniu oxid (AgSnO ₂ )	Aleasă pentru rezistență mare la eroziunea arcului, proprietăți anti-sudură și rezistență stabilă pe viață. Cu mult superioare materialelor din releele auto standard.

2. Specificații bobine și circuit de control

Parametru	Valoare tipică	Considerent de proiectare
Tensiune nominală a bobinei ( _Uc )	28 V DC (Standard)	Se potrivește cu sistemele de avioane de 28 VDC și vehicule militare. Alte tensiuni (de exemplu, 12V, 24V, 110V DC) disponibile.
Rezistenta bobinei la 20°C	~4,5 Ω ±10%	Rezultă un curent nominal de intrare de ~ 6,2 A și o putere de ~ 175 W. Circuitul driverului trebuie să fie robust.
Tensiunea trebuie să funcționeze (U _op.min )	≤ 20,0 V DC	Atragere garantată în cele mai nefavorabile condiții (temperatură rece, tensiune de linie scăzută).
Tensiunea trebuie să elibereze (U _re.max )	≥ 3,0 V DC	Asigură abandon pozitiv atunci când este dezactivat.
Tensiune maximă continuă a bobinei	32,0 V DC	Limită absolută pentru a preveni deteriorarea izolației și supraîncălzirea.

Specificații mecanice, de mediu și ciclului de viață

Aceste specificații asigură supraviețuirea fizică și definesc durata de viață operațională, cheie pentru producătorii OEM/ODM care calculează costul total de proprietate.

Durabilitate mecanică (fără sarcină): > 25.000 de operații. Validează robustețea ansamblului balamalei, armăturii și arcului.
Durabilitate electrică (la sarcina nominală): > 5.000 de operații la 250A, 80VDC, L/R ≤ 10ms. Definește durata de viață funcțională de comutare în condiții de proiectare.
Interval de temperatură de funcționare: -65°C până la +125°C . Performanță funcțională completă în această gamă, inclusiv funcționarea bobinei și integritatea contactului.
Interval de temperatură de depozitare: -65°C până la +150°C.
Rezistență la vibrații: 10-2000 Hz, 15g (MIL-STD-202, Metoda 214). Esențial pentru aplicații montate pe motor sau vehicule.
Rezistență la șocuri: 50 g, 11 ms (MIL-STD-202, Metoda 213). Rezistă la șocuri severe de pe câmpul de luptă sau de transport.
Protecție la pătrundere: De obicei IP67 sau sigilat ermetic (conform MIL-STD-810).
Terminale: știfturi din aliaj de cupru placate (de exemplu, M10). Cuplul specificat: 25-30 Nm.

Grafic care arată tendința rezistenței de contact pe parcursul a mii de cicluri operaționale pentru B3T1-250.0, demonstrând stabilitatea

Tendință în industrie: transparența specificațiilor și gemeni digitali

Cererea trece de la limitele simple ale fișelor de date la date de performanță cuprinzătoare și urmăribile. Producătorii de vârf oferă distribuții statistice de performanță (de exemplu, curbe în S de rezistență la contact, histograme de timp de operare) și dezvoltă gemeni digitale de componente precum B3T1-250.0. Aceste modele virtuale, alimentate cu date reale de testare, permit inginerilor de sistem să simuleze performanța sub profiluri unice de încărcare sau secvențe de mediu înainte de integrarea fizică, reducând riscul programului pentru proiecte complexe de aviație militară sau de propulsie a trenurilor .

5 puncte critice de examinare a specificațiilor pentru industria grea din Rusia și CSI

Certificare de performanță la temperatură joasă: Rapoarte de testare certificate la cerere care arată operațiuni reușite de întrerupere/rupere la -65°C cu tensiunea de funcționare a bobinei, timpul și rezistența de contact măsurate. Acest lucru nu este negociabil pentru echipamentele arctice și operațiunile de iarnă ale unităților de putere terestre ale avionului .
Referință încrucișată GOST/IEC pentru parametrii cheie: un document formal care mapează fiecare specificație majoră (I _th , I _cm , rezistență dielectrică) la clauzele de testare echivalente din standardele GOST relevante (de exemplu, GOST R 50030) și IEC 60947-4-1.
Certificate de analiză a materialelor (MAC): trasabilitate completă pentru materialul de contact (lot AgW/AgSnO ₂ ), aliaj de cupru pentru terminale și clasa de izolație a firului bobinei, care demonstrează conformitatea cu GOST-urile stricte ale materialelor.
Date de coordonare a scurtcircuitului (I²t, Peak Let-Through): curbe detaliate care arată energia de trecere specifică a releului și curentul de vârf în condiții de scurtcircuit, esențiale pentru proiectarea coordonării selective cu siguranțe sau întrerupătoare din amonte în sistemele de alimentare navale sau industriale.
Validarea cerințelor sufixelor „G” și „H”: Documentație explicită care demonstrează modul în care caracteristicile de etanșare („G”) și terminale/revizuire („H”) îndeplinesc sau depășesc cerințele desenului de bază 80-3601.

Asigurarea specificațiilor YM: Inginerie de precizie la scară

Garantarea că fiecare B3T1-250.0 îndeplinește specificațiile riguroase necesită o fuziune a capacității din industria grea și precizia aerospațială. În limita noastră de 500.000 mp. mega-facilitate , producția acestui releu este o vitrină a producției avansate. Folosim sudarea cu fascicul de electroni pentru îmbinările critice pentru a asigura rezistență și proprietăți termice consistente. Alinierea contactului și presiunea fiecărui releu sunt stabilite de sisteme robotizate cu feedback de forță, asigurând că specificațiile critice de rezistență ≤ 0,08 mΩ sunt atinse în mod constant. Această abordare centrată pe proces este fundamentul filozofiei noastre de producție pentru aviație și apărare de înaltă calitate .

Aparat de sudat cu fascicul de electroni de ultimă generație, care etanșează bornele principale de putere ale unei carcase de releu B3T1-250.0

Contribuția R&D la excelența în specificații: optimizarea exploziilor magnetice

Specificația Breaking Capacity (I _cn ) este activată direct de munca echipei noastre de cercetare și dezvoltare în domeniul magnetic computațional. Folosind analiza 3D cu elemente finite (FEA), au optimizat geometria și rezistența sistemului de explozie cu magnet permanent. Acest design condus de simulare asigură ca puterea câmpului magnetic să fie calibrată cu precizie pentru a întinde și răci rapid arcul de 250 A DC de-a lungul jgheaburilor arcului, permițându-i să îndeplinească și să depășească în mod fiabil specificația de întrerupere de 375A, o tehnologie care informează, de asemenea, proiectele noastre pentru Releu cu stare solidă pentru circuitele de protecție a dronei .

Orientări de aplicare și implementare bazate pe specificații

Implementarea corectă este esențială pentru realizarea performanței specificate în domeniu.

Derating termic și disipare a căldurii:
- Valoarea nominală de 250 A este la 40°C ambiantă. Pentru temperaturi ambientale mai ridicate (de exemplu, în interiorul unui cabinet de alimentare cu tren ), consultați curbele de derating.
- Montați pe o suprafață plană și curată folosind pastă termoconductoare, dacă este specificat, pentru a ajuta la disiparea căldurii prin placa de bază.
Integritatea conexiunii (cel mai critic factor):
- Utilizați bare colectoare sau cabluri nominale pentru >250A. Asigurați un contact perfect cu suprafața.
- Respectați cu strictețe specificațiile cuplului terminal (de exemplu, 28 Nm ±10%). Cuplul insuficient creează puncte fierbinți; strângerea excesivă poate deteriora firele.
- Utilizați o cheie dinamometrică calibrată și urmați o secvență de strângere cu model în stea.
Proiectarea circuitului driverului:
- Dimensiunea componentelor driverului (contactoare, MOSFET) pentru curentul de intrare de ~6,2A al bobinei.
- Încorporați o diodă de roată liberă robustă (evaluată pentru energia bobinei) și luați în considerare un amortizor RC peste bobină pentru a proteja electronicele de control de EMF înapoi.
Interblocări de siguranță: pentru sistemele cu energie stocată mare (baterii, condensatoare), implementați o deconectare de întreținere sau un circuit de preîncărcare pentru a evita transformarea într-un banc de condensatori complet încărcat, care ar putea depăși specificațiile de capacitate de fabricare .

Ghid vizual pas cu pas care arată instalarea corectă a barelor colectoare, curățarea și utilizarea cheii dinamometrice pentru terminalele B3T1-250.0

Standarde de guvernare și cadrul de calificare

Specificațiile B3T1-250.0 sunt validate în raport cu o ierarhie de standarde exigente, oferind mai multe straturi de asigurare:

Standard de performanță primar: Este probabil guvernat de o specificație militară detaliată, cum ar fi MIL-PRF-24236 pentru contactoare DC cu curent ridicat sau un standard de platformă specific (de exemplu, pentru un tanc sau un avion).
Standarde pentru componente de bază: Moștenește metodele și cerințele de testare din MIL-PRF-6106 (relee) și MIL-STD-202 (mediu).
Echivalență comercială: Performanța se aliniază cu intenția IEC 60947-4-1 pentru contactoarele industriale, deși cu praguri de mediu mai severe.
Managementul calității: Fabricat conform sistemelor de calitate AS9100 / ISO 9001.
