1JT10-1II12 Aplicații releu de etanșare metal - Releu de etanșare metal 1JT10-1II12

1JT10-1II12 Aplicații releu de etanșare metalice: versatilitate în industriile cu medii dure

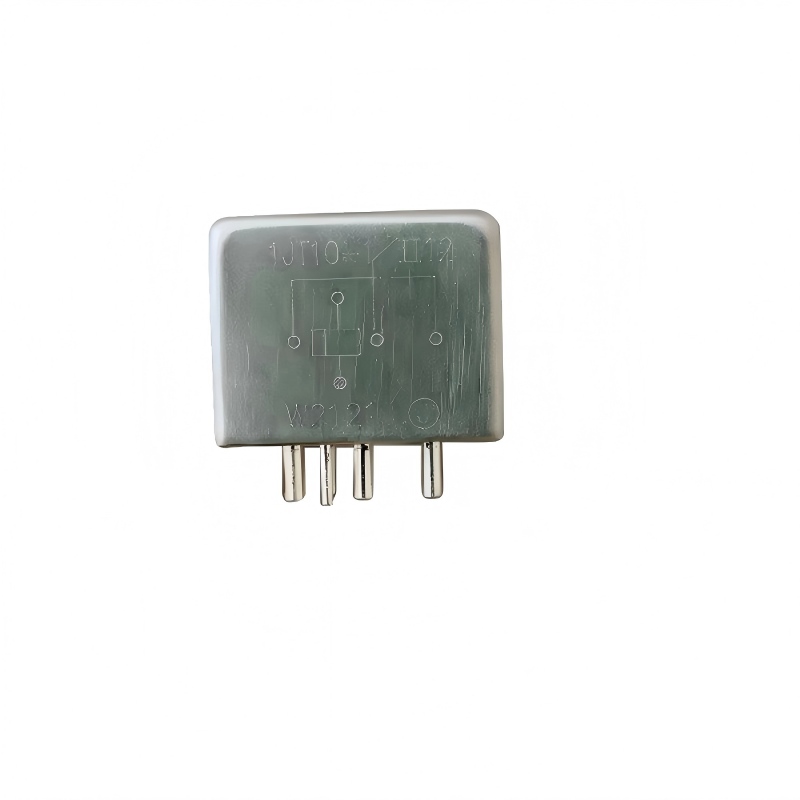

Releul de etanșare metalic 1JT10-1II12 exemplifică valoarea durabilă a comutării electromecanice robuste, închise ermetic, într-o epocă a complexității electronice în creștere. Carcasa sa din metal sudat oferă o barieră de neegalat împotriva degradării mediului, făcându-l o componentă de bază nu doar în sistemele tradiționale de aviație militară , ci într-o gamă surprinzător de diversă de industrii moderne. Acest ghid explorează aplicațiile sale extinse, de la vibrațiile solicitante ale comenzilor trenului până la rutarea precisă a semnalului în invertoarele New Energy și avionica compactă a sistemelor de suport Solid State Relay pentru drone , oferind managerilor de achiziții o vedere clară a utilității sale intersectoriale.

Tehnologia de bază: etanșarea metalică ermetică și beneficiul său universal

Înainte de a te scufunda în aplicații, înțelegerea tehnologiei de etanșare a metalelor este crucială. Spre deosebire de releele etanșate cu epoxi sau din plastic, metalul sudat al 1JT10-1II12 poate oferi:

• Imunitate absolută la mediu: Impermeabil la umiditate, praf, spray de sare și majoritatea vaporilor chimici. Acest lucru asigură rezistență stabilă la contact și integritate a bobinei de-a lungul deceniilor, o cerință fundamentală pentru aviația de înaltă calitate și echipamentele industriale cu ciclu lung de viață.
• Controlul atmosferei interne: etanșat cu un gaz inert (de exemplu, azot) pentru a preveni oxidarea prin contact și formarea subprodusului arcului electric, permițând direct durata de viață electrică nominală a acestuia.
• Robustitate mecanică și termică: carcasa metalică oferă o disipare superioară a căldurii, acționează ca un scut EMI natural și oferă rezistență inerentă la șocuri fizice și vibrații.

Această bază tehnologică permite aceleiași componente fiabile să rezolve provocările de mediu în setari foarte diferite.

Sectoarele de aplicare primare și cazurile de utilizare

1. Sisteme aerospațiale, de apărare și fără pilot

Aceasta este casa tradițională și cea mai solicitantă pentru 1JT10-1II12, unde eșecul nu este o opțiune.

1. Avioane militare și comerciale:
   • Circuite de monitorizare și control a motorului aeronavei și APU (Unitate auxiliară de putere).
   • Indicarea poziției trenului de aterizare și semnalizare de blocare.
   • Sisteme de management al combustibilului și control al supapelor.
   • Izolarea și rutarea semnalului din golful de aviație (funcționând ca un releu de semnal PCB foarte fiabil în plăcile vechi sau robuste).
2. Vehicule aeriene fără pilot (UAV/dronă):
   • În timp ce controlerele principale ale motoarelor pot folosi tehnologia Releu cu stare solidă pentru drone , 1JT10-1II12 este adesea folosit pentru funcții auxiliare critice: comutarea puterii sarcinii utile (cameră, senzor), comutarea sistemului de comunicații și circuitele de implementare a parașutei de siguranță.
   • Greutatea sa ușoară și rezistența la vibrații îl fac potrivit pentru dronele mai mici, tactice.
3. Ground Support Equipment (GSE): Distribuția și controlul puterii în cărucioare mobile de pornire și unități de testare pentru aeronave.

2. Transport și feroviar

Mediul aspru și vibrant al materialului rulant este o potrivire ideală pentru capacitățile acestui releu.

• Sisteme de control al trenului și al trenului ușor:
  • Circuite de blocare a controlului ușii.
  • Comutarea sursei de alimentare auxiliare pentru sisteme de iluminat, HVAC și de informare a pasagerilor.
  • Interfața sistemului de frânare și indicarea stării.
• Vehicule comerciale și speciale:
  • Controale ale transmisiei și ale managementului motorului la camioanele grele și vehiculele de construcții.
  • Controlul unității frigorifice în logistica transporturilor.
  • Ca o alternativă robustă a releului auto pentru vehicule militare sau de serviciu sever, unde sigiliile de mediu sunt critice.

3. Automatizare industrială și energie

Aici, longevitatea și fiabilitatea în condiții murdare sau volatile sunt factorii cheie.

1. Prelucrare de petrol, gaze și produse chimice:
   • Panouri de control pentru pompe, supape și sisteme de oprire de siguranță în rafinării și platforme offshore.
   • Interfețe de barieră cu siguranță intrinsecă (IS) atunci când sunt utilizate în carcase adecvate.
2. Energie regenerabilă ( Energie nouă ):
   • Cutii combinatoare solare fotovoltaice (PV) pentru izolarea șirurilor.
   • Controlul pasului turbinei eoliene și semnalizarea sistemului de rotire.
   • Logică de gestionare și deconectare a sistemului de stocare a energiei bateriei (BESS).
3. Automatizarea fabricii:
   • Blocarea de siguranță a celulei robotizate și controlul schimbătorului de scule.
   • Logica de control pentru mașinile grele în care sunt prezente lichid de răcire, ulei sau praf metalic.
   • Acționează ca un releu de putere industrial de încredere pentru sarcini cu curent moderat (de exemplu, solenoizi, motoare mici).

4. Telecomunicații și infrastructură

Desfăşurat în locaţii îndepărtate, nesupravegheate, fiabilitatea este primordială.

• Stația de bază de rezervă și sisteme de distribuție a energiei.
• Monitorizarea și controlul dispozitivului de protecție la supratensiune.
• Echipamente de monitorizare de la distanță pentru conducte, utilități și stații de mediu.

Tendință în industrie: renașterea fiabilității dovedite în subsisteme critice

Pe fondul adoptării rapide a tehnologiilor digitale și în stare solidă, există o tendință contrară: selecția deliberată a componentelor dovedite, robuste din punct de vedere fizic, cum ar fi 1JT10-1II12, pentru „ultima linie de apărare” sau funcții de izolare critice . Arhitecții de sistem apreciază:

• Moduri de defecțiune previzibile: în condiții de suprasarcină extremă, poate suda contactele sau poate defecta deschiderea, ceea ce este adesea mai sigur și mai diagnosticabil decât modurile complexe de defecțiune ale unui releu cu stare solidă avansat.
• Izolare galvanică: Oferă o izolare perfectă în afara stării, care este uneori dificil de garantat cu semiconductori pe o durată de viață de 20 de ani.
• Întărire EMI/EMP: carcasa sa metalică și fizica simplă îl fac în mod inerent rezistent la impulsuri electromagnetice și interferențe, o preocupare tot mai mare în apărare și infrastructură.

5 Considerații critice de aplicare pentru piețele din Rusia și CSI

1. Aplicații cu pornire la rece extremă: În mineritul arctic, feroviare siberiană sau echipamente de apărare pentru iarnă, funcționarea garantată a releului la -60°C sau mai jos este un criteriu de selecție principal. Verificați datele de tragere a bobinei la temperatură.
2. Compatibilitate cu sistemele vechi bazate pe GOST: 1JT10-1II12 servește adesea ca înlocuitor direct sau aprobat pentru releele mai vechi din era sovietică în sistemele de control avioanelor , trenurilor și industriale. Documentația care arată echivalența funcțională este esențială.
3. Rezistență la condens și ciclu termic larg: Clima continentală provoacă condens sever. Etanșarea ermetică previne acumularea de umiditate internă în timpul variațiilor rapide de temperatură între depozitarea în aer liber și funcționarea încălzită.
4. Serviciu local și asistență pentru certificare: achizițiile favorizează furnizorii care pot furniza certificate de testare aliniate GOST-R și au reprezentanți tehnici locali care înțeleg nuanțele aplicațiilor regionale.
5. Disponibilitate pe termen lung pentru susținerea flotelor vechi: Având în vedere durata de viață de mai multe decenii a infrastructurii regionale (centrale electrice, material rulant), furnizarea garantată pe termen lung sau furnizarea de date de producție pentru aprobarea locală este foarte apreciată.

Producția și suportul YM axat pe aplicații

Furnizarea unei componente pentru aplicații atât de diverse necesită mai mult decât producție; necesită inteligență aplicativă . La cei 550.000 mp. complex de producție integrat , nu doar construim 1JT10-1II12 pentru a imprima; menținem o bază de date extinsă de aplicații din mii de implementări ale clienților. Acest lucru le permite inginerilor noștri să ofere recomandări informate cu privire la:

• Circuite de amortizare optime pentru comutarea sarcinilor inductive în setări industriale.
• Practici de amenajare a PCB-urilor pentru a gestiona stresul termic în rețele de relee de placă PCB dens.
• Instrucțiuni de reducere a gradului pentru utilizarea la altitudine mare sau operarea continuă la temperatură ridicată în apropierea unui motor de aeronavă .

Acest suport este deosebit de valoros pentru producătorii OEM/ODM care intră pe piețe noi sau adaptează design-uri.

Rolul R&D în extinderea limitelor aplicațiilor

Echipa noastră de cercetare și dezvoltare lucrează în mod continuu pentru a extinde spațiul utilizabil al releului. De exemplu, cercetarea materialelor de contact a condus la o variantă de putere redusă cu contacte aurite, făcând ca 1JT10-1II12 să fie potrivit pentru semnalizarea circuitului uscat în echipamentele de testare sensibile - un rol rezervat de obicei releelor ​​de semnal PCB mai mici. Un alt proiect s-a concentrat pe optimizarea amortizarii interne pentru a reduce saritura de contact in medii cu vibratii cu G ridicat, beneficiind direct de aplicatiile aviatiei militare si sportului cu motor.

Ghid de selecție și implementare pentru performanță optimă

Pentru a asigura succesul aplicației dvs. specifice, urmați această listă de verificare:

Pasul 1: Evaluarea aplicației

• Definiți sarcina: Tensiune, curent (la pornire și în stare staționară), tip (rezistiv, inductiv, lampă).
• Caracterizați mediul: interval de temperatură, umiditate, prezență de contaminanți, niveluri de vibrații/șoc.
• Determinați criticitatea: este pentru siguranță, control de rutină sau indicație de stare?

Pasul 2: Verificarea specificațiilor

1. Asigurați-vă că tensiunea bobinei se potrivește cu alimentarea dvs. de control, ținând cont de căderile de tensiune.
2. Verificați că valoarea nominală a contactului depășește sarcina dvs. cu o marjă de siguranță (de exemplu, utilizați 70% din valoarea nominală pentru sarcini inductive).
3. Verificați dacă intervalul de temperatură de funcționare acoperă cel mai rău caz.

Pasul 3: Proiectare și instalare

Standarde și calificare: coloana vertebrală a asigurării

Adecvarea 1JT10-1II12 pentru aceste aplicații diverse este susținută de conformitatea cu standardele cheie:

• MIL-PRF-6106 / MIL-R-6106: Pentru fiabilitate militară și aerospațială.
• GOST 16121-86: standardul rus de bază pentru releele electromagnetice sigilate.
• IEC 61810-1: Standard internațional pentru siguranță și performanță de bază.
• Specific industriei: Adesea testat conform clauzelor relevante ale EN 50155 (feră), ISO 16750 (Automotive) sau standardele IEEE pentru echipamente industriale.

Întrebări frecvente (FAQ)

Î1: Poate fi folosit 1JT10-1II12 ca înlocuitor direct pentru un releu auto defect într-un vehicul?

R: Poate fi un înlocuitor superior pentru vehiculele cu servicii dure (de exemplu, agricole, marine, militare), dar poate fi exagerat pentru mașinile standard. Verificați compatibilitatea cu factorul de formă (dispunerea pinului, montare). Sigiliul său ermetic oferă o rezistență mult mai bună la umiditatea de sub capotă, sare și substanțe chimice. Cu toate acestea, asigurați-vă că tensiunea bobinei se potrivește (de exemplu, 12VDC) și că valoarea nominală a contactului este suficientă pentru sarcină (de exemplu, faruri, motoare ventilatoare).

Î2: Cum se compară acest releu sigilat cu metal cu un releu de blocare pentru o aplicație cu senzori de la distanță alimentat de baterii?

R: Ele servesc diferite scopuri primare. Standardul 1JT10-1II12 este un releu monostabil ; consumă energie ori de câte ori este activat. Un releu de blocare (bistabil) folosește un impuls pentru a comuta și apoi menține starea cu putere zero - ideal pentru economisirea extremă a energiei. Dacă senzorul dvs. de la distanță trebuie să comute un semnal doar ocazional și își poate permite un impuls scurt de control, o variantă de blocare (pe care o oferim și noi) este mai bună. Dacă trebuie să comute o sarcină continuu pentru o perioadă, releul standard este adecvat. Garnitura metalica este benefica in ambele cazuri pentru protectia mediului.
