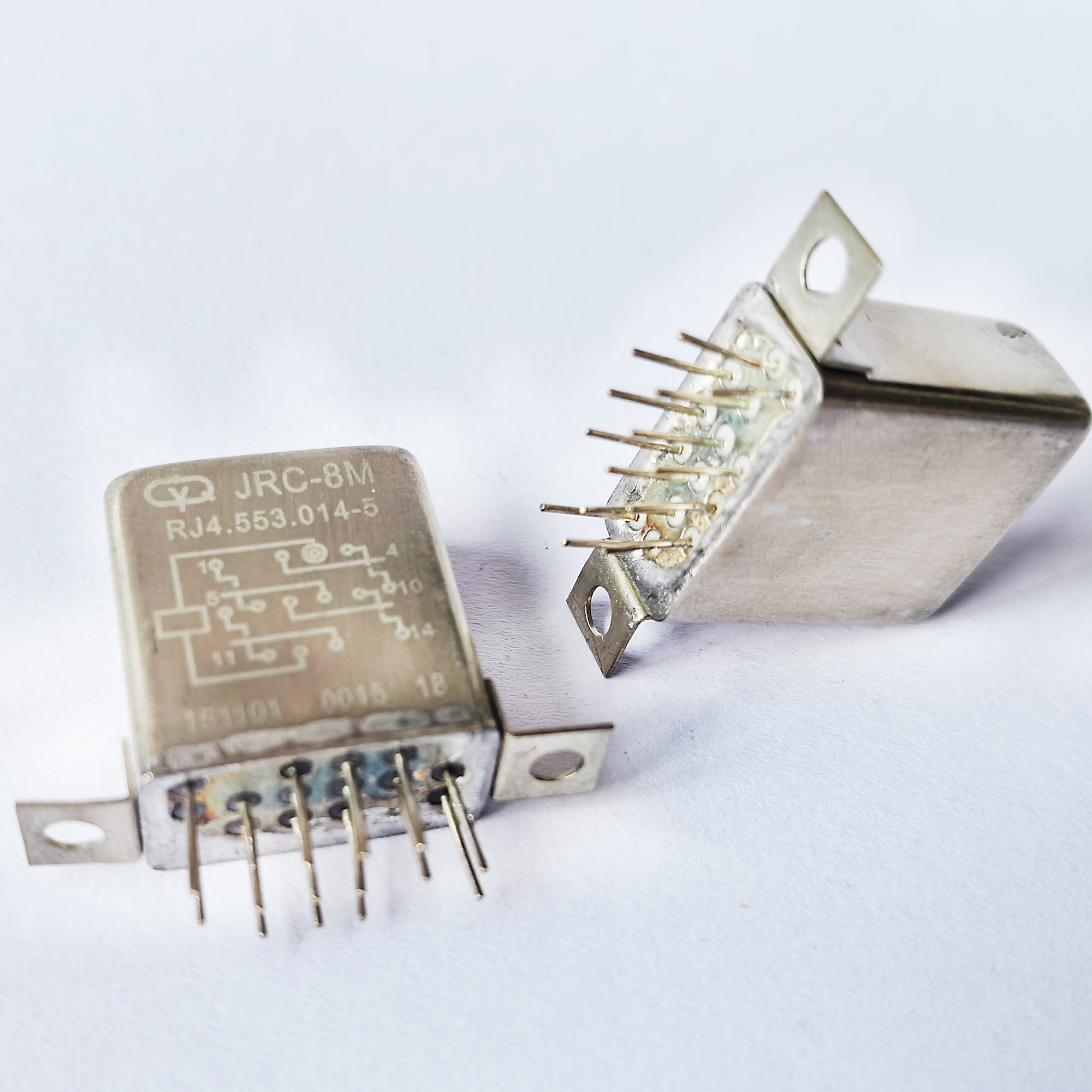

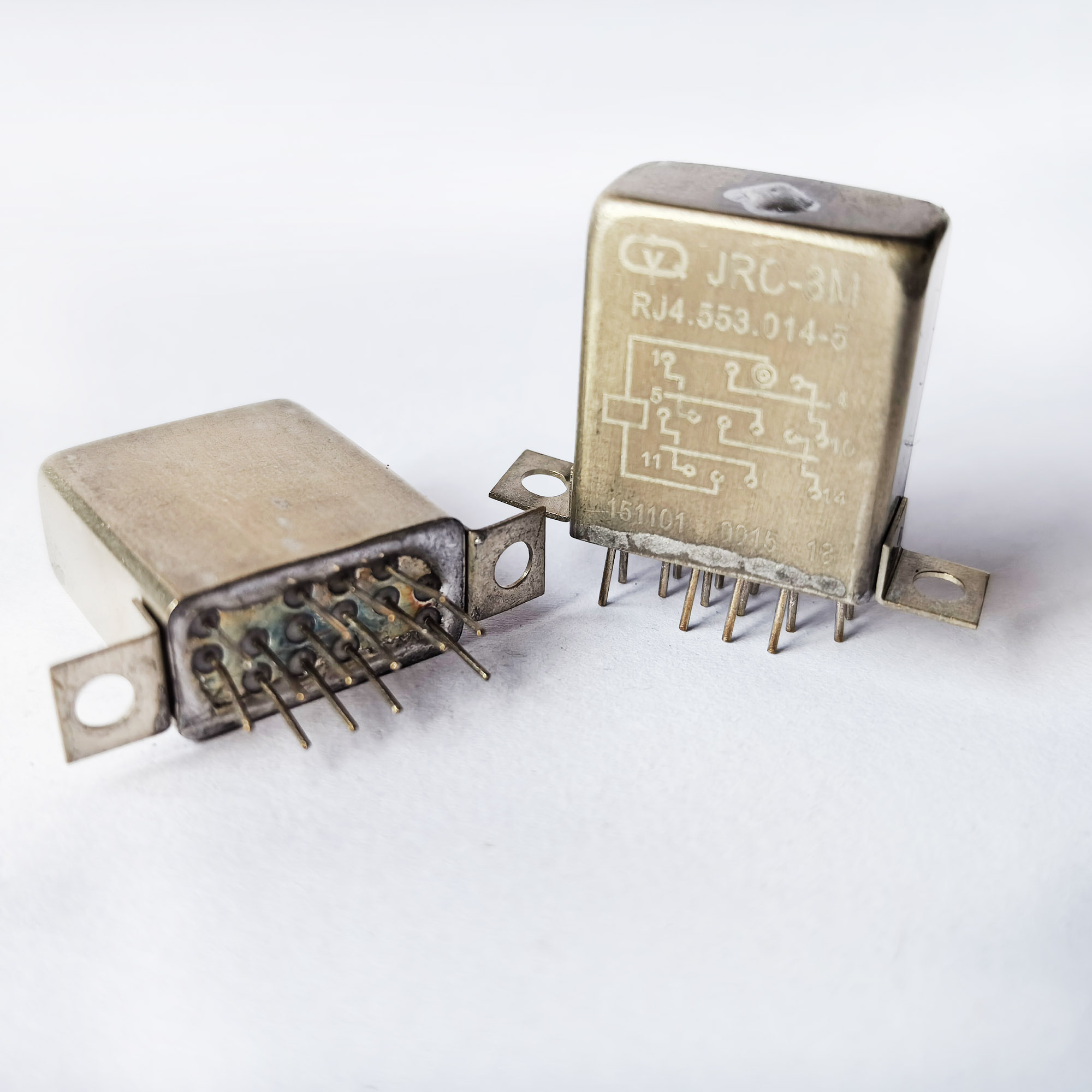

Releu de aviație JRC-8M RG4.553.014-5 Detalii - Releu metalic de aviație 28V JRC-8M RJ4.553.014-5

Releu de aviație JRC-8M RG4.553.014-5 Detalii: calul de lucru standardizat pentru aerospațiul global

În lanțul de aprovizionare aerospațial global, standardizarea și fiabilitatea dovedită sunt esențiale. Releul metalic de aviație JRC-8M , corespunzător numerelor standard din industrie RG4.553.014-5 și RJ4.553.014-5 , reprezintă o piatră de temelie a acestei filozofii. Mai mult decât o componentă, este un standard complet calificat, interschimbabil, de încredere atât în ​​sistemele vechi, cât și în cele moderne. Această analiză detaliată oferă managerilor de achiziții și inginerilor de proiectare o înțelegere tehnică și comercială completă a specificațiilor, aplicațiilor și valorii strategice ale acesteia pentru controalele motoarelor aeronavei , sistemele auxiliare ale trenului și ca interfață de încredere pentru Releu cu stare solidă pentru gestionarea energiei dronei .

Descifrarea moștenirii: RG4.553.014-5 ca referință încrucișată globală

Numerele piesei RG4.553.014-5 și RJ4.553.014-5 nu sunt aleatorii; ele sunt cheile pentru o bază de date globală de piese interschimbabile, adesea provenind din standardele GOST sovietice/ruse, dar acum recunoscute la nivel mondial.

Anatomia numărului piesei

• Prefix RG4 / RJ4: denotă o familie specifică de relee de putere medie închise ermetic. Varianta „J” indică adesea o serie specifică a producătorului sau o revizuire minoră a construcției.
• 553.014: Numărul desenului de bază. „553” se referă de obicei la o specificație tehnică care detaliază dimensiunile mecanice, materialele și liniile de bază ale performanței. „014” specifică varianta exactă în cadrul acelei specificații (configurația contactului, tensiunea bobinei).
• -5 Sufix: Indică nivelul de revizuire sau modificare. Versiunea „-5” încorporează adesea îmbunătățiri în tehnologia de etanșare, materiale de contact (de exemplu, trecerea la aliaje fără cadmiu) sau designul terminalelor față de revizuirile anterioare „-1” sau „-3”.

Pentru producătorii OEM/ODM și operațiunile MRO, această standardizare asigură că un JRC-8M de la YM poate înlocui direct o unitate marcată RG4.553.014-5 dintr-o altă sursă calificată, simplificând logistica și susținând platformele vechi, cum ar fi modelele mai vechi de avioane comerciale sau flotele regionale de trenuri .

Defalcare completă a specificațiilor tehnice

JRC-8M, ca implementare fizică a acestui standard, oferă un set consistent de parametri de performanță validați pentru utilizarea aerospațială.

1. Parametrii de bază electrici și mecanici

2. Specificații de mediu și fiabilitate

1. Interval de temperatură de funcționare: -60°C până la +85°C (opțiuni extinse până la +125°C disponibile). Validează performanța de la asfaltul arctic la mediile fierbinți ale compartimentului motorului.
2. Rezistenta la vibratii: 10-500 Hz, 10g. Îndeplinește profilurile tipice de vibrații în aer și vehicule.
3. Rezistenta la socuri: 75 g, 6 ms. Asigură supraviețuirea în timpul aterizărilor grele sau al transportului.
4. Durată de viață mecanică: > 500.000 de operații (fără sarcină). Demonstrează durabilitate internă excepțională.
5. Durată de viață electrică: > 50.000 de operații la sarcină nominală (5A, 28VDC). Definește durata de viață funcțională pentru comutarea cu sarcini moderate.
6. Etanșare: cutie de metal închisă ermetic. Piatra de temelie a fiabilității sale pe termen lung.

Avantajul strategic al configurației 4PDT

Aranjamentul 4PDT (Four Pole, Double Throw) este un diferențiator semnificativ față de releele de semnal PCB mai simple sau releele auto . Acesta permite:

• Controlul circuitului complex: Un singur releu poate comuta simultan mai mulți senzori, indicatoare sau linii de activare, reducând numărul de piese și complexitatea cablajului.
• Gestionare redundanță încorporată: poate comuta între unitățile primare și de rezervă (de exemplu, senzori duali, magistrale de comunicație duale) într-o singură componentă.
• Implementare logică simplificată: Înlocuiește mai multe relee de placă PCB în rețele logice, economisind spațiu valoros pe placă în calculatoarele avionice sau unitățile de control al trenului .

Tendință în industrie: dublă calificare și diversificare a lanțului de aprovizionare

O tendință majoră este urmărirea activă a calificării duble . Componentele precum JRC-8M, care provin inițial dintr-un standard regional (GOST), sunt acum testate sistematic și calificate pentru a îndeplini standardele occidentale, cum ar fi MIL-PRF-6106 și secțiunile relevante ale RTCA DO-160 . Acest lucru permite integratorilor globali din domeniul aerospațial și producătorilor OEM/ODM să aprobe un singur număr de piesă pentru utilizare în diferite programe și regiuni, atenuând riscurile geopolitice ale lanțului de aprovizionare și simplificând gestionarea stocurilor.

5 factori critici de achiziții și calificare pentru piețele din Rusia/CSI și cele globale

1. Autenticitate și trasabilitate la desenul 553.014: Furnizorul trebuie să furnizeze un Certificat de conformitate care declară în mod explicit fabricarea în conformitate cu desenul tehnic original pentru RG4.553.014-5 , nu doar un produs „similar”.
2. Certificarea materialului împotriva GOST și RoHS: Dezvăluirea completă a materialelor și certificate pentru materialul de contact, firul bobinei, izolația și placarea, care demonstrează conformitatea cu standardele relevante GOST (de exemplu, pentru contactele din aliaj de argint) și directivele globale de mediu precum RoHS/REACH.
3. Rapoarte cuprinzătoare de testare a mediului: Solicitați rapoarte de testare atestate sau certificate pentru întreaga suită: cicluri de temperatură, umiditate, vibrații (sinusoidale și aleatorii), șocuri și pulverizare de sare conform specificațiilor care reglementează.
4. Pachetul de documentație de interschimbabilitate: un document de referință încrucișată formal care oferă o comparație pin pentru pin și parametru pentru parametru care demonstrează că JRC-8M este un înlocuitor direct pentru alte unități care poartă marcajul RG4.553.014-5.
5. Angajamentul de asistență pe termen lung: pentru susținerea aeronavelor moștenite, a controalelor rețelei electrice și a sistemelor industriale comune în regiunea CSI, producătorul trebuie să demonstreze un angajament față de producția pe termen lung sau să ofere un plan clar de „cumparare ultima dată” și de gestionare a învechirii.

Producția de standarde vechi de la YM: Precizia îndeplinește patrimoniul

Producerea unei componente la un standard exigent de moștenire necesită un amestec unic de măiestrie tradițională și asigurare modernă a calității. În cadrul diviziei noastre specializate de produse legacy, cu o suprafață de 600.000 mp. Campus industrial YM , menținem sculele și dispozitivele originale pentru standarde precum RG4.553.014. Acest lucru este combinat cu tehnologia secolului 21: inspecția optică automată (AOI) verifică dreptatea pinului și acuratețea marcajului, în timp ce sistemele automate de testare efectuează verificarea electrică 100% a tuturor celor patru seturi de contacte pentru continuitate, rezistență și tensiune de întrerupere. Această fuziune asigură că fiecare JRC-8M oferă fiabilitatea aviației de înaltă calitate pe care o impune acest standard.

Focus R&D: Îmbunătățirea unui design dovedit

Echipa noastră de cercetare și dezvoltare respectă factorul de formă fix, dar se concentrează pe îmbunătățirea performanței în cadrul specificațiilor . Pentru JRC-8M, aceasta a implicat un studiu detaliat al dinamicii contactului. Aplicând un tratament de suprafață proprietar punctelor de pivotare și optimizând geometria arcului suportului de contact comun, am redus uzura mecanică și variația de respingere a contactului cu peste 25% în comparație cu cerințele de bază. Acest lucru are ca rezultat timpi de comutare mai consecvenți și o durată de viață electrică extinsă, mai ales benefică atunci când releul este utilizat pentru a conduce sarcini capacitive sau inductive în configurațiile de testare a releului de energie New sau comenzile industriale.

Ghid de aplicare pentru configurația 4PDT

Valorificarea întregii capacități a JRC-8M necesită un design atent:

1. Design sursa de alimentare:
   • Bobina de ~4,4W necesită un driver capabil să furnizeze ~160mA la 28V. Utilizați un tranzistor Darlington sau un releu de putere industrial mic ca driver, dacă este necesar.
   • Obligatoriu: Includeți o diodă flyback (1N4007) peste bornele bobinei.
2. Strategia de utilizare a contactului:
   • Planificați logica de comutare astfel încât toți cei patru poli să fie utilizați eficient fie pentru control simultan, fie pentru funcții independente.
   • Când comutați sarcini inductive (solenoizi, motoare mici) pe mai mulți poli, luați în considerare amortizoarele RC individuale pe fiecare pol pentru a proteja contactele.
3. Considerații privind aspectul PCB:
   • Furnizați urme robuste de putere pentru bobină și pentru fiecare set de contacte dacă comutați aproape de limita de 5A.
   • Mențineți distanțele de curgere/degajare IPC-2221, în special între bobină și circuitele de contact.

Standarde de guvernare și căi de calificare

JRC-8M / RG4.553.014-5 este validat printr-un cadru de standarde cu mai multe straturi:

• Specificație primară: cerințele tehnice definite în Desenul 553.014 și specificația generală asociată acesteia (de exemplu, un standard GOST precum GOST 16121-86 pentru relee sigilate).
• Echivalență militară: Adesea testat și calificat conform MIL-PRF-6106 , oferind un etalon de fiabilitate recunoscut la nivel global.
• Testarea mediului: Metodele de testare se aliniază cu MIL-STD-202 și RTCA DO-160 pentru condițiile de mediu ale echipamentelor aeropurtate.
• Sistem de calitate: Fabricat sub sistemele de management al calității AS9100 .

Întrebări frecvente (FAQ)

Î1: JRC-8M este potrivit atât pentru sistemele de aeronave de 28VDC, cât și pentru aplicații industriale/ferelor de 24VDC?

R: Bobina standard este optimizată pentru 28VDC. Pentru sistemele de 24 VDC, acesta se va trage în continuare (deoarece Tensiunea trebuie să funcționeze este ≤20V), dar forța magnetică și viteza pot fi ușor reduse. Pentru performanțe optime în sistemele de 24V (obișnuite în Train și unele contexte industriale), vă recomandăm să specificați o variantă de bobină de 24VDC la momentul comenzii, pe care o producem în mod obișnuit. Valorile nominale ale contactelor (5A @ 28VDC) rămân aplicabile pentru sarcini de tensiune mai mică de 24VDC.

Î2: Care sunt diferențele practice între versiunea „-5” și versiunile mai vechi „-3” încă găsite în unele inventare?

R: Revizia „-5” încorporează de obicei câteva îmbunătățiri :

• Etanșare îmbunătățită: Proces de sudare îmbunătățit pentru o integritate ermetică și o performanță mai mare a ratei de scurgere.
• Actualizări ale materialelor: probabil că utilizează materiale de contact conforme cu RoHS, fără cadmiu (de exemplu, oxid de argint-staniu) față de aliaje mai vechi de argint-cadmiu, îmbunătățind conformitatea cu mediul și rezistența la arc.
• Finisaj terminal: poate prezenta o placare mai rezistentă la coroziune pe terminale.

„-5” este în general compatibil cu versiunea inversă în formă/potrivire/funcție, dar oferă o performanță mai bună a ciclului de viață. Verificați întotdeauna compatibilitatea cu revizuirea pentru proiectele strict controlate de configurare.
