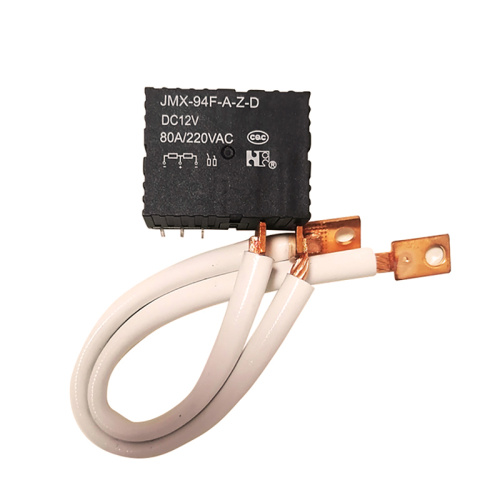

Releu industrial JMX-94F-A DC12V

Prezentare generală a produsului

YM JMX-94F-AZD este un releu premium cu montare pe PCB de mare putere, conceput pentru aplicații de comutare solicitante în sistemele industriale și de energie regenerabilă. Cu o capacitate de contact robustă de 80 A și compatibilitate de până la 220 V, acest releu este proiectat pentru a gestiona în mod fiabil sarcini semnificative de putere. Designul său compact și etanș și bobina de 12 VDC îl fac o soluție ideală pentru sistemele de gestionare a bateriilor solare, panouri de control de automatizare industrială și electronice aviatice, oferind o legătură de încredere între circuitele de control de putere redusă și sarcinile de mare putere.

Imagini de produs

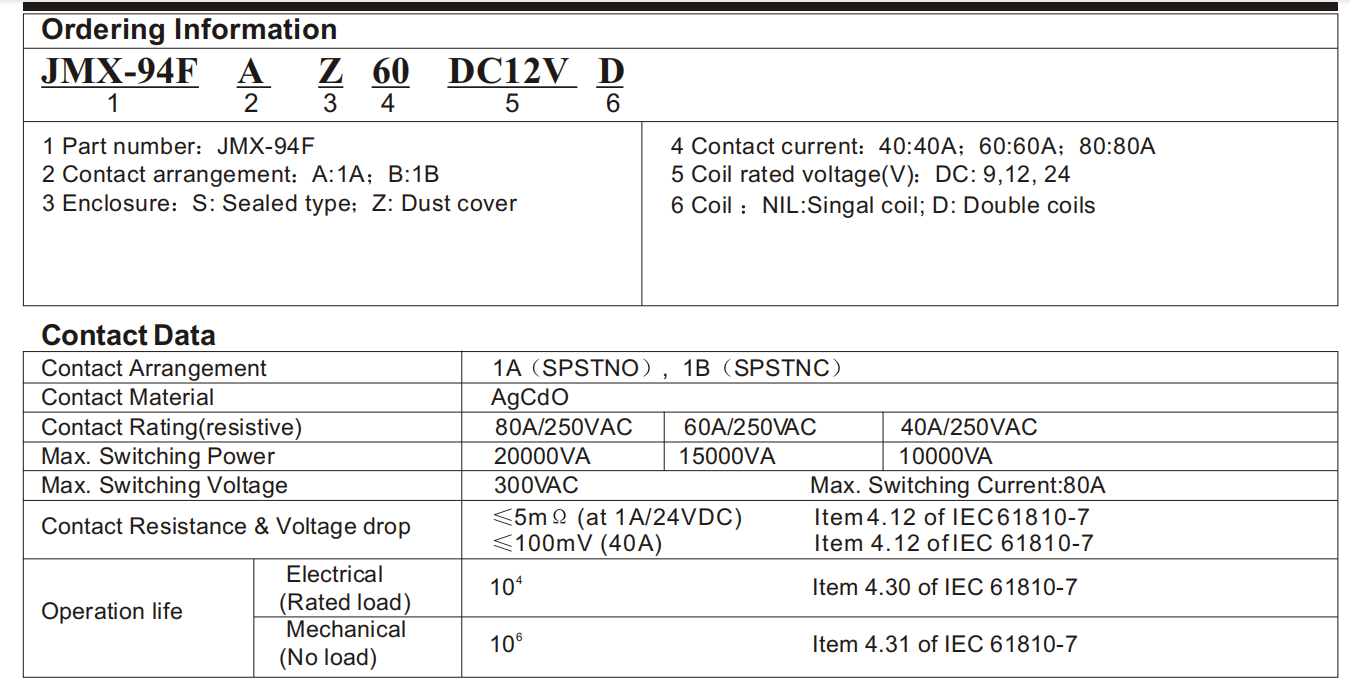

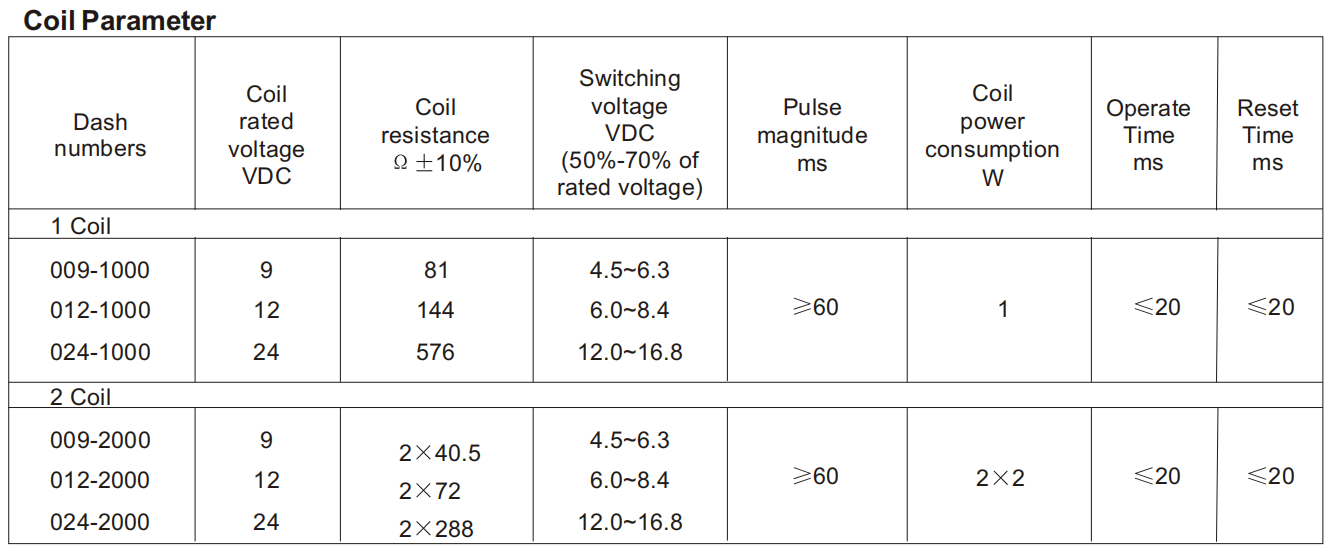

Specificatii tehnice

Model: JMX-94F-AZD | Tensiune bobină: DC12V | Evaluare contact: 80A, 220V

• Consum de energie bobină: Necesar de putere redusă, între 0,3 W și 0,43 W.
• Sarcina de contact și durata de viață electrică:
  • Sarcină rezistivă: 1 A la 28 V CC pentru minim 100.000 de cicluri.
  • Încărcare la nivel scăzut: (10-50)µA, (10-50)mV pentru 100.000 de cicluri.
• Rezistență de contact: conductivitate excelentă cu rezistență inițială ≤50mΩ.
• Viteză de comutare rapidă: Funcționare de înaltă performanță cu timpi de acțiune și eliberare ≤4 ms (timp de acțiune tipic ≤3 ms).
• Rezistenta dielectrica: Izolatie ridicata: 500 V RMS la 50 Hz in conditii atmosferice normale.
• Rezistenta de izolatie: Mentine >500MΩ in conditii normale pentru siguranta si fiabilitate.
• Construcție etanșă: Protejează împotriva contaminanților de mediu cu o rată de scurgere ≤1x10 ^-3 Pa·cm³/s.
• Compact și ușor: design de montare PCB cu o greutate de <3 grame, economisind spațiu valoros pe placă.

Caracteristici și avantaje ale produsului

• Capacitate mare de curent: Capabil să comute până la 80 A, făcându-l potrivit pentru comutarea căii de alimentare principale în aplicații precum sistemele de relee de distribuție a energiei sau deconectarea bateriei.
• Design de montare pe PCB: permite lipirea directă pe plăci de circuite imprimate, facilitând asamblarea compactă și automată pentru producția de volum mare.
• Construcție etanșă fiabilă: Protejează mecanismele interne de praf, umiditate și oxidare, asigurând fiabilitatea pe termen lung în medii dure, o caracteristică cheie printre tipurile robuste de relee de putere .
• Funcționare rapidă și stabilă: designul electromagnetic asigură un răspuns rapid (≤4 ms) pentru sincronizare precisă a controlului, diferențiindu-l de contactoarele mecanice mai lente.
• Tensiune versatilă a bobinei: bobina standard de 12 VDC este compatibilă cu tensiunile comune de control de la microcontrolere, PLC-uri și sisteme auto/avionice.
• Durată lungă de funcționare: Proiectat pentru rezistență electrică ridicată (10^5 operațiuni), reducând nevoia de înlocuiri frecvente și întreținere.
• Releu pentru industria de energie JMX-94F-AZD DC12V 80A 220V
• JMX-94F-AZD DC12V 80A PCB releu de mare putere
• releu pentru industria de energie JMX-94F AZD
• releu de putere JMX-94F AZD DC12V 80A pentru baterie soalr
• Releu de aviație pentru dronă, motor de avion
• Motor de aviație de înaltă calitate, tren, avion.
• JMX-94F-AZD DC12V 80A 220V

Cum se integrează acest releu

1. Revizuirea circuitului: Confirmați că specificațiile releului (bobină de 12 V, contacte de 80 A/220 V) se potrivesc cu semnalul de control și cerințele de sarcină. Consultați o diagramă standard de cablare a releului de putere pentru liniile directoare de conectare.

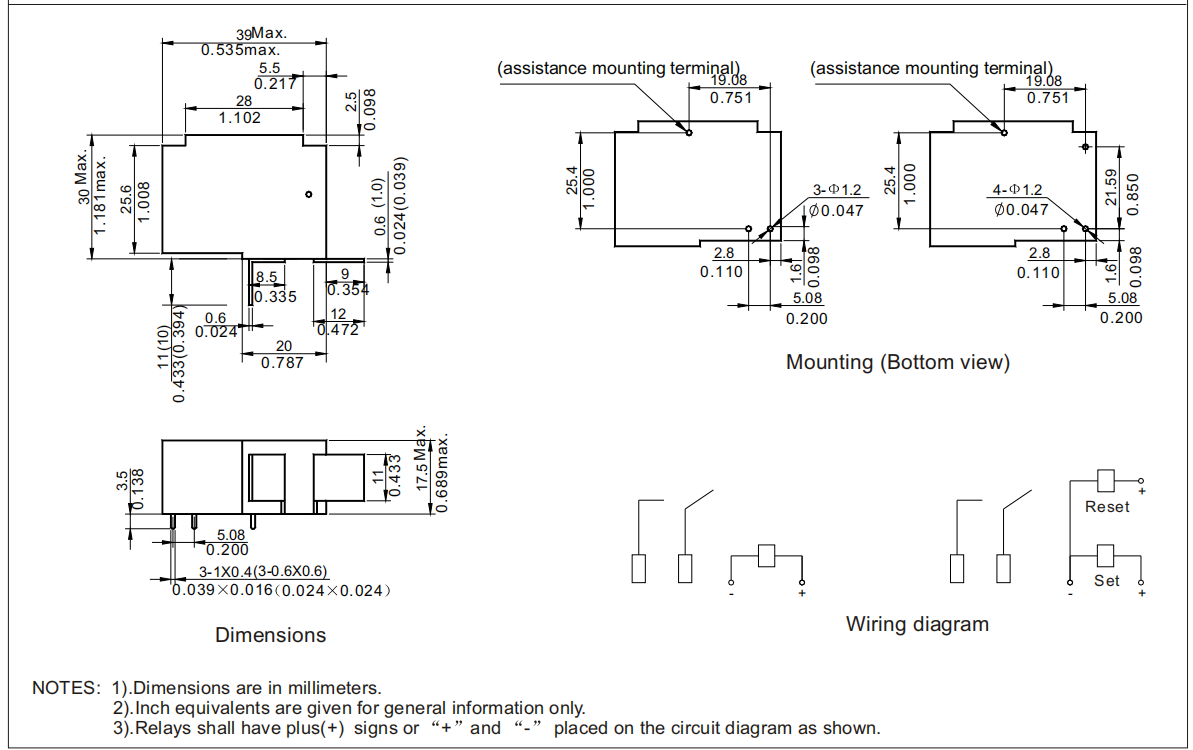

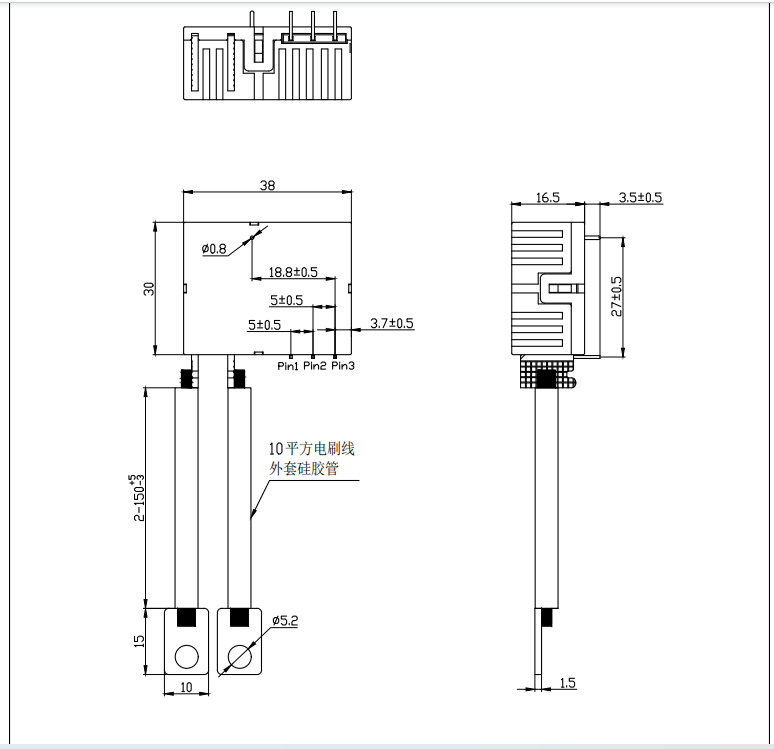

2. Aspect PCB: Încorporați amprenta releului și aspectul pinului în fișierele dvs. de proiectare PCB, asigurând o lățime adecvată de urmărire pentru căile cu curent ridicat.
3. Asamblare: Lipiți releul pe PCB folosind tehnici adecvate de lipire prin reflow sau prin val. Asigurați-vă că polaritatea bobinei este respectată, dacă este cazul.
4. Circuite de protecție: pentru sarcini inductive (cum ar fi motoarele), luați în considerare adăugarea unui circuit amortizor sau a unei diode flyback peste bobină pentru a proteja circuitul de antrenare de vârfurile de tensiune atunci când releul este dezactivat .
5. Testare și validare: Efectuați teste funcționale alimentând bobina cu 12VDC și verificând comutarea contactului sub sarcina dorită. Un test de releu de calitate a puterii poate fi utilizat în validarea la nivel de sistem.

Scenarii de aplicare

Acest releu de mare putere este o componentă critică în sistemele care necesită comutare fiabilă a curenților substanțiali:

• Energie solară și regenerabilă: controlul încărcării/descărcării bateriei, comutare intrare/ieșire a invertorului și protecție a casetei de combinare DC în instalațiile solare.
• Automatizare industrială: Acționează ca un releu de control industrial pentru a comuta motoare, încălzitoare sau solenoizi în mașini și panouri de control de proces.
• Aviație și aerospațial: managementul puterii în drone, UAV și sisteme auxiliare aeronavelor în care fiabilitatea și greutatea sunt esențiale.
• Vehicule electrice și încărcare: controlul puterii auxiliare, comutarea circuitului de preîncărcare sau în modulele încărcătoarelor de la bord.
• Distribuție de energie: Folosit în proiecte personalizate de sisteme de relee de putere pentru telecomunicații, echipamente maritime și de rezervă.

Valoare pentru clienții B2B

• Simplificarea designului: Designul montat pe PCB reduce complexitatea și costurile de asamblare în comparație cu soluțiile de relee de putere industriale cu accesorii montate pe panou cu prize separate.
• Fiabilitate îmbunătățită a sistemului: evaluarea ridicată a contactului și construcția etanșă asigură o funcționare fiabilă, reducând defecțiunile pe teren și cererile de garanție pentru produsele dumneavoastră finale.
• Optimizarea spațiului: amprenta compactă permite un aspect mai eficient al PCB-ului, permițând modele de produse mai mici și mai competitive.
• Eficiența lanțului de aprovizionare: în calitate de producător, oferim calitate consecventă, aprovizionare stabilă și suport pentru comenzile de volum, atenuând riscurile de achiziție.

Calitate și personalizare

Produs conform unui sistem strict de management al calității, fiecare releu JMX-94F este supus unor teste riguroase. Susținem personalizarea pentru clienții OEM, inclusiv variații ale tensiunii bobinei, materialului de contact sau placarea bornelor specifice pentru a satisface nevoile unice ale aplicațiilor, fie pentru o alternativă specializată a releului cu stare solidă în design hibrid sau o componentă standard.

FAQ

Î1: Care este principala diferență dintre un releu de putere și un releu de control ?

A1: Un releu de control gestionează de obicei semnale de curent mai scăzute (de exemplu, 5-10A) pentru a interfața între senzori/logică și alte dispozitive. Un releu de putere , precum JMX-94F, este proiectat pentru a comuta curenți mult mai mari (80A+) și alimente direct sarcinile, adesea prezentând contacte și construcție mai robuste.

Î2: Acest releu poate fi utilizat pentru a comuta direct o sarcină de curent alternativ (220 VCA)?

A2: Da. Puterea de contact a releului este de 220 V, care se aplică atât pentru AC cât și pentru DC în limitele specificate. Asigurați-vă că curentul AC nu depășește valoarea nominală de 80 A și luați în considerare natura inductivă a sarcinilor AC pentru o protecție adecvată.

Î3: Este necesară o diodă flyback pentru bobină?

A3: Foarte recomandat. Când bobina este dezactivată, generează un vârf invers de înaltă tensiune. O diodă plasată în polarizare inversă peste bornele bobinei suprimă acest vârf, protejând tranzistorul de comandă sau IC, un pas crucial în cele mai bune practici ale oricărui electrician u relee .

Î4: Cum se compară acest lucru cu un releu cu stare solidă (SSR)?

A4: Acesta este un releu electromecanic (EMR). EMR-urile oferă rezistență la pornire mai mică, flux de curent bidirecțional și toleranță mai mare la supratensiune, dar au părți mobile și o durată de viață mecanică limitată. SSR-urile sunt silențioase, au un ciclu de viață infinit, dar generează căldură și pot avea o rezistență mai mare. Alegerea depinde de prioritățile aplicației, cum ar fi viteza de comutare, durata de viață și tipul de încărcare.

Î5: Este potrivit pentru o aplicație pentru vehicule cu energie nouă?

A5: Potenţial, pentru sisteme auxiliare. Nivelul său ridicat de curent și construcția etanșă îl fac un candidat. Cu toate acestea, aplicațiile auto necesită calificări specifice (cum ar fi AEC-Q). Vă rugăm să ne contactați pentru a discuta despre cerințele dvs. specifice „noului releu pentru mașină” și potențialele soluții personalizate.
