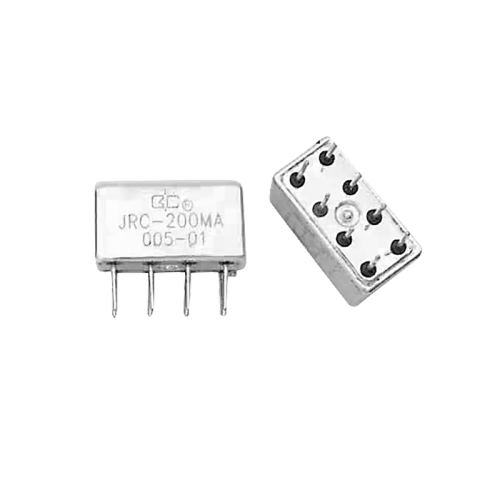

Releu DC pentru aviație militară JRC-200MA 5V 27V

Prezentare generală a produsului

JRC-200MA este un releu DC premium pentru aviație militară, proiectat pentru aplicații critice aerospațiale și de apărare. Acest releu militar etanșat cu metal oferă performanțe excepționale în medii extreme, oferind comutare fiabilă pentru sisteme de 5V la 27V DC. Fiind o componentă de bază a releului pentru sisteme aerospațiale și militare , carcasa sa metalică robustă și designul de înaltă fiabilitate asigură funcționarea neîntreruptă în avionică, UAV și sisteme de comunicații.

Acest releu metalic militar este conceput pentru a satisface cerințele stricte ale releului de aviație modern pentru drone, motor de avioane și alte platforme, unde eșecul nu este o opțiune.

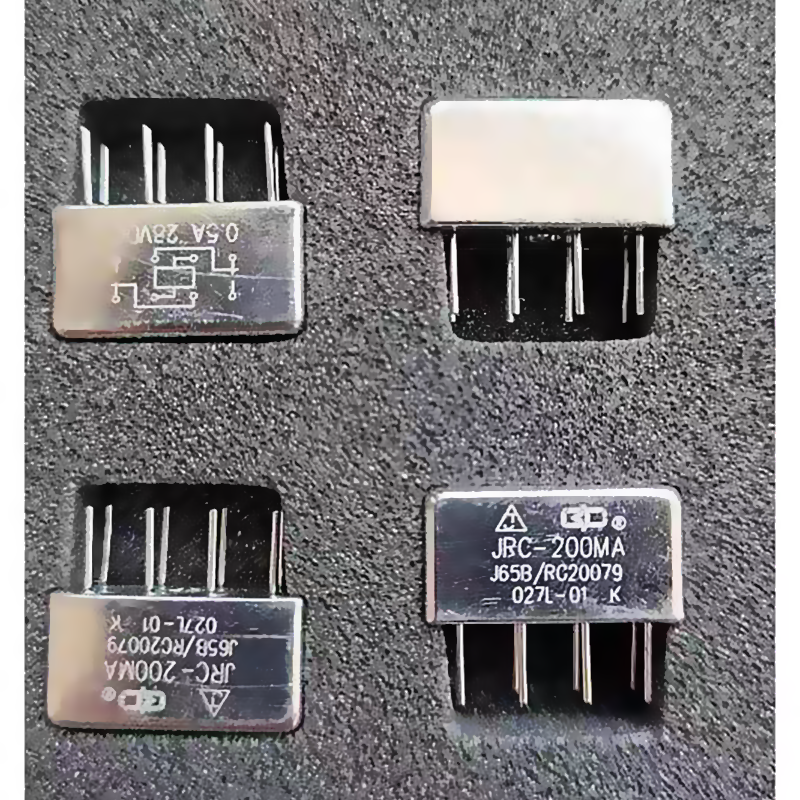

Imagini de produs

Specificatii tehnice

Parametrii bobinei: Funcționează pe un interval de tensiune DC de la 5V la 27V. Consumul de energie al bobinei este între 0,3W și 0,43W.

Performanța contactului:

• Încărcare și durată de viață: Sarcină rezistivă: 1A la 28V DC, estimată pentru 1 x 10^6 operațiuni.
• Comutare la nivel scăzut: Capabil să comute (10-50) μA la (10-50) mV pentru 1 x 10^6 operațiuni.
• Rezistență de contact: valoarea inițială ≤ 50mΩ. După testul de viață, valoare ≤ 200mΩ.

Parametri de sincronizare: Răspuns rapid cu timp de acțiune ≤ 4 ms și timp de eliberare ≤ 4 ms. Lățimea minimă a impulsului de stimulare este (10–50) ms.

Izolație electrică:

• Rezistenta dielectrica: 500Vr.ms, 50Hz la presiunea atmosferica normala; 250 Vr.ms, 50 Hz la presiune joasă.
• Rezistență de izolație: >500MΩ inițial și >50MΩ după testul de viață la nivel înalt.

Fizice și de mediu:

• Greutate: ultra-ușoară la mai puțin de 3 grame.
• Etanșare (ermeticitate): Rata de scurgere ≤ 1,0 x 10^-1 Pa·cm³/s, asigurând protecție împotriva umezelii și a contaminanților.

Caracteristici și avantaje ale produsului

De ce JRC-200MA iese în evidență ca releu pentru motor de aviație de înaltă calitate :

1. Durabilitate extremă: Construit cu o carcasă metalică de calitate militară pentru rezistență superioară la șocuri, vibrații și mediu.
2. Design de înaltă fiabilitate: Proiectat pentru peste 1.000.000 de operațiuni, asigurând longevitatea în aeronavele releu de comunicații critice și în sistemele de control.
3. Etanșare superioară: tehnologia releului de etanșare cu metal garantează performanță în condiții de presiune joasă, altitudine mare și umezeală.
4. Capacitate de semnal scăzută: Comută în mod fiabil microcurenții și microtensiunile, făcându-l ideal pentru căi sensibile de semnal.
5. Construcție ușoară: la sub 3 g, minimizează impactul greutății, crucial pentru aplicațiile aviatice și drone.
6. Gamă largă de temperatură: Performanță stabilă în spectrurile de temperatură solicitante ale operațiunilor militare și aerospațiale.

Cum se integrează releul JRC-200MA

Urmați acești pași pentru o implementare cu succes:

1. Revizuirea sistemului: Verificați că tensiunea bobinei sistemului dumneavoastră (5-27V DC) și curentul de sarcină (≤1A) corespund specificațiilor releului.
2. Montare PCB: Ca un releu de placă PCB compact, asigurați-vă amprenta adecvată și aspectul plăcuței de lipit pe fișa de date.
3. Circuitul driverului bobinei: Proiectați circuitul driverului pentru a furniza o putere adecvată (>0,3W) și lățimea impulsului (>10ms) pentru o acționare fiabilă.
4. Conexiune la sarcină: Conectați sarcina comutată la bornele de contact, respectând polaritatea dacă este cazul pentru comutarea la nivel scăzut.
5. Etanșare ecologică: Pentru asamblarea la nivel de placă, asigurați-vă că acoperirea conformă sau carcasa nu compromite etanșarea ermetică proprie a releului.
6. Testare și validare: Efectuați teste funcționale în circuit, rezistență la izolație și teste de ciclu de viață în condiții de funcționare simulate.

Scenarii de aplicare

JRC-200MA este indispensabil în mediile cu mize mari:

• Aviație și control al zborului: Comutarea sistemului primar și de rezervă în aeronavele militare Sisteme de releu , instrumente de zbor și bucle de senzori.
• Vehicule aeriene fără pilot (UAV): gestionarea energiei, controlul sarcinii utile și comutarea comunicațiilor în drone.
• Sisteme aerospațiale: subsisteme de satelit, instrumente de nave spațiale și echipamente de sprijin la sol.
• Vehicule și sisteme militare terestre: comunicații robuste, navigație și comenzi ale sistemului de arme.
• Industria critică pentru misiune: acolo unde fiabilitatea este paralelă cu nevoile militare, cum ar fi sistemele de oprire de siguranță sau mașinile cu vibrații mari.

Valoare pentru echipele de achiziții: acest releu reduce costul total de proprietate prin minimizarea defecțiunilor pe teren, simplificând logistica prin interoperabilitate și extinzând intervalele de întreținere, îmbunătățind direct timpul de funcționare a sistemului și pregătirea pentru misiune.

Certificari si conformitate

Producția noastră și releul JRC-200MA sunt concepute pentru a îndeplini sau depăși standardele militare (MIL), aerospațiale și industriale relevante pentru performanță, materiale și fiabilitate. Operăm sub un sistem strict de management al calității. Detaliile specifice de certificare sunt disponibile la cerere pentru cumpărătorii calificați.

Opțiuni de personalizare

În timp ce JRC-200MA este un articol standard de înaltă performanță, YM Brand oferă suport de inginerie pentru soluții personalizate. Modificările potențiale includ:

• Optimizare specifică a tensiunii bobinei în intervalul 5-27V DC.
• Ajustări ale tipului terminalului sau ale configurației cablurilor pentru montare directă pe PCB sau pe panou.
• Marcarea loturilor și etichetarea conform cerințelor documentației clientului.
• Testare riguroasă și screening la parametrii specifici aplicației.

Procesul de producție și calitate

Fiecare releu militar DC JRC-200MA este rezultatul unui proces controlat, în mai multe etape:

1. Fabricare de precizie: Asamblare automată a carcasei metalice și a componentelor de bază în condiții de cameră curată.
2. Etanșare ermetică: Proces critic de etanșare efectuat în medii controlate și testat 100% pentru rata de scurgere.
3. Testare electrică: testare 100% în linie a rezistenței bobinei, a rezistenței de contact, a tensiunilor de tragere/deconectare și a temporizării.
4. Screening de mediu: testare la nivel de lot pentru rezistența dielectrică, rezistența izolației și rezistența la vibrații.
5. Audit final și ambalare: inspecție vizuală, verificare electrică finală și ambalare în condiții de siguranță ESD pentru expediere.
