JZX-10MT (J1042/RJ20014A) Releu militar, metal, DC 27V: soluție aerospațială și aviație de precizie
YM introduce JZX-10MT (J1042/RJ20014A) , un releu militar de etanșare metalice de înaltă precizie, conceput pentru cele mai solicitante aplicații aerospațiale și aviatice. Acest releu DPDT 8Pin 27V oferă fiabilitate și performanță excepționale în sistemele critice, făcându-l un releu DC pentru aviație ideal pentru avioane militare, UAV-uri și electronice aerospațiale în care integritatea operațională este primordială.

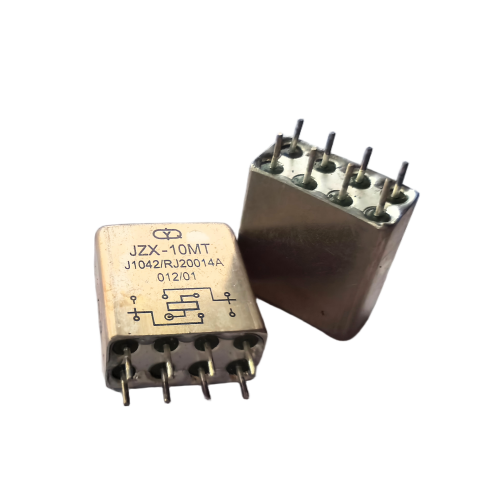

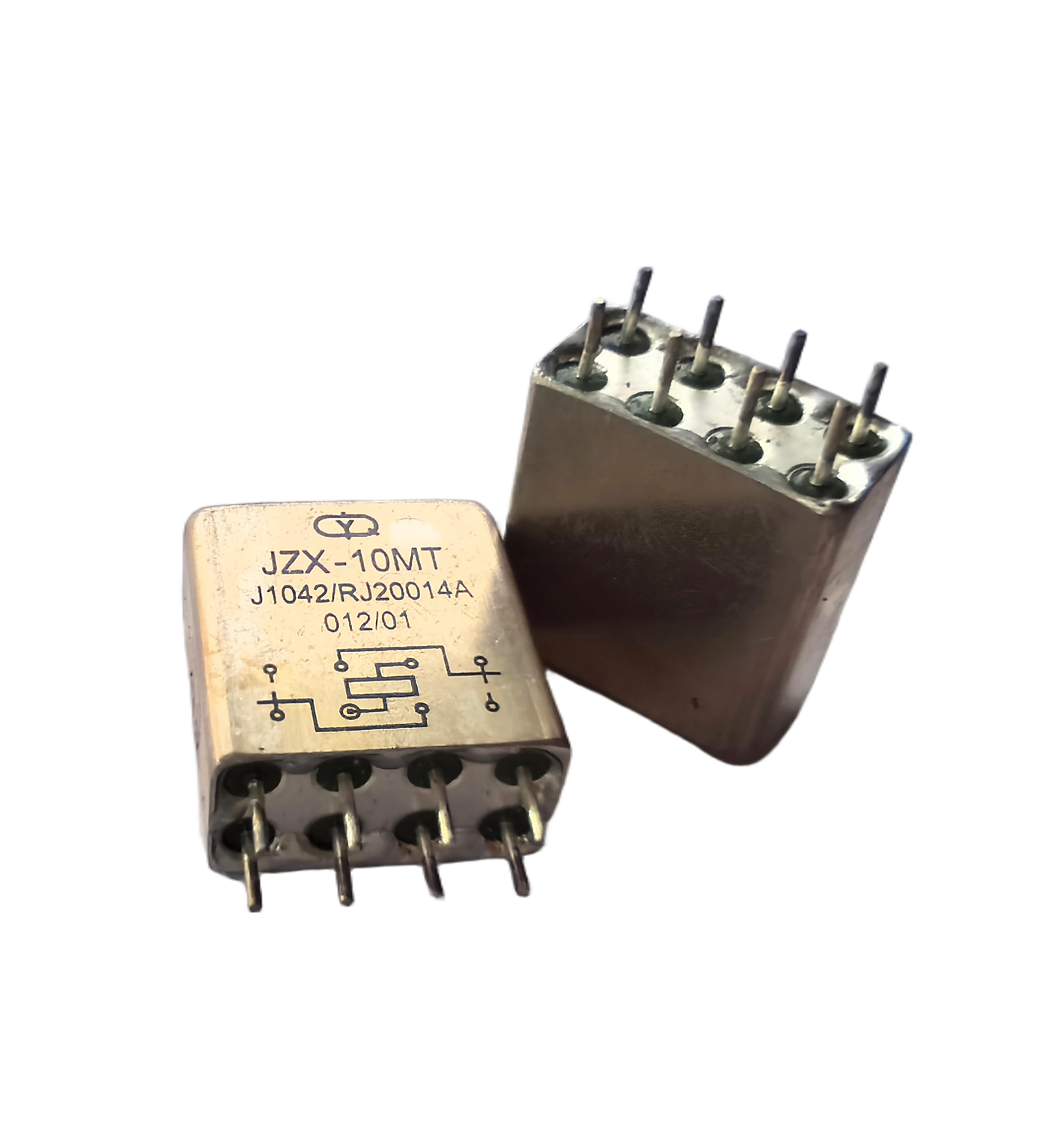

Vizualizarea produsului
JZX-10MT (J1042/RJ20014A) - Proiectat cu precizie pentru fiabilitatea aerospațială
Caracteristici cheie și avantaje tehnice
- Carcasă metalică de calitate aerospațială: construcția metalică etanșată ermetic oferă o protecție superioară a mediului împotriva temperaturilor extreme, vibrațiilor, șocurilor și variațiilor de altitudine.
- Comutare de precizie de mare viteză: acțiunea rapidă și timpul de eliberare (≤4ms) asigură un control precis în sistemele aviatice și aerospațiale critice în timp.
- Durată de viață operațională extinsă: Evaluat pentru peste 100.000 de operațiuni la sarcină maximă (1A @28V DC), reducând cerințele de întreținere și costurile ciclului de viață.
- Stabilitate scăzută a rezistenței de contact: rezistența inițială de contact ≤50mΩ (≤200mΩ după testul de viață) asigură performanță constantă și pierderi minime de putere.
- Capacitate de comutare la două niveluri: Gestionează atât sarcinile de putere standard (1A @28V DC) cât și semnalele sensibile de nivel scăzut (10-50µA, 10-50mV) cu o fiabilitate egală.
- Optimizat pentru integrarea PCB de aviație: Proiectat ca un releu de placă PCB compact, de înaltă fiabilitate, cu configurație standardizată a pinii pentru o integrare perfectă în sistemele avionice.
Specificatii tehnice
Caracteristici electrice
- Model: JZX-10MT (echivalent cu J1042/RJ20014A)
- Tensiune bobină: 27V DC Tensiune standard de funcționare
- Consum de energie bobină: 0,3W - 0,43W
- Configurație contact: DPDT (Double Pole Double Throw)
- Evaluare contact: 1A @ 28V DC (sarcină rezistivă)
- Durata de viață a contactului: ≥100.000 de operații la sarcina nominală
- Rezistență de contact: inițială ≤50mΩ; Test post-viață ≤200mΩ
- Viteza de comutare: Timp de acțiune ≤4ms; Timp de eliberare ≤4ms
- Rezistenta dielectrica: 500Vr.ms (presiune normala); 250 Vr.ms (presiune joasă)
- Rezistență de izolație: >500MΩ (inițial); >50MΩ (după anduranță)
Specificații mecanice și de mediu
- Tip carcasă: metal de calitate militară etanșat ermetic
- Performanță de etanșare: Rata de scurgere ≤1,0×10⁻³ Pa·cm³/s
- Greutate: <3 grame
- Terminare: configurație cu 8 pini pentru montare directă pe PCB
- Interval de temperatură de funcționare: Proiectat pentru temperaturi extreme din domeniul aerospațial
Ghid de integrare și implementare
- Verificarea compatibilității sistemului: Verificați că sistemul dvs. de control oferă 27V DC stabil la bobina releului. Asigurați-vă că caracteristicile de sarcină se potrivesc cu valoarea nominală de 1A @28V DC.
- Pregătirea proiectării PCB: Urmați ghidurile recomandate pentru amprenta și distanțare. Releul servește atât ca releu de semnal PCB , cât și ca componentă de comutare a puterii în sistemele avionice.
- Asamblare și lipire: Utilizați procese de lipire controlate pentru a menține integritatea etanșării ermetice. Consultați documentația noastră tehnică pentru profilele de temperatură.
- Testare înainte de implementare: Efectuați teste complete în circuit pentru a verifica funcționalitatea comutării atât în condiții nominale, cât și în condiții extreme.
- Validare de mediu: În timp ce releul este sigilat ermetic, asigurați-vă că protecția mediului la nivel de sistem este aliniată cu cerințele aplicației.
Scenarii de aplicare
JZX-10MT (J1042/RJ20014A) este proiectat pentru aplicații aerospațiale și de apărare critice pentru misiuni:
- Sisteme de aeronave militare: unități de control avionic, comutare instrumente de zbor, sisteme de comunicații și rețele de distribuție a energiei
- Sisteme aeriene fără pilot: controlere de zbor UAV, sisteme de management al motorului, interfețe de sarcină utilă și echipamente de navigație
- Electronică aerospațială: sisteme prin satelit, comenzi pentru vehicule de lansare și echipamente de explorare spațială care necesită comutare de înaltă fiabilitate
- Echipamente de întreținere și testare a aeronavelor: sisteme de asistență la sol, instrumente de diagnosticare și console de întreținere pentru aeronave, trenuri și întreținerea motoarelor
- Control industrial de ultimă generație: aplicații în care soluțiile standard de releu de putere industrial sau releu cu stare solidă necesită fiabilitate sporită și etanșare ecologică
Propunere de valoare pentru achiziții în domeniul aerospațial și al apărării
Selectarea JZX-10MT de la YM oferă avantaje operaționale și strategice semnificative:
- Fiabilitate critică pentru misiune: construcția și testarea de calitate militară asigură o funcționare fără defecțiuni în cele mai solicitante medii, susținând succesul și siguranța misiunii.
- Optimizarea costurilor ciclului de viață: Durata de viață extinsă (100.000 de cicluri) și cerințele de întreținere reduse reduc costurile totale de proprietate pe durata de viață a sistemului.
- Securitatea lanțului de aprovizionare: Fabricat cu controale riguroase de calitate în unitățile noastre certificate, asigurând o calitate constantă și o aprovizionare fiabilă pentru programe pe termen lung.
- Asistență pentru proiectare și certificare: documentația tehnică cuprinzătoare și datele de conformitate vă simplifică procesul de certificare a sistemului.
- Consecvența performanței: Fiecare releu trece prin mai multe faze de testare, asigurându-se că performanța îndeplinește sau depășește specificațiile publicate.
- Releu DC pentru aviație militară JZX-10MT J1042/RJ20014A
- Releu metalic militar JZX-10MT J1042/RJ20014A pentru utilizare în aviație
- Releu DC de înaltă fiabilitate JZX-10MT J1042/RJ20014A pentru avioane militare
- Releu metalic militar de precizie JZX-10MT J1042/RJ20014A pentru aplicații aerospațiale
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Excelență în producție și asigurare a calității
JZX-10MT este produs în unitățile de producție avansate ale YM, care produc și componente specializate, cum ar fi releul polarizat JH-2S și releul de blocare pentru aviație . Procesul nostru de producție de calitate aerospațială include:
- Asamblare cameră curată pentru integrarea componentelor critice
- Inspecție optică automată (AOI) în mai multe etape de producție
- Testare de performanță electrică 100% în condiții de funcționare simulate
- Validarea ermeticității utilizând detectarea scurgerilor cu spectrometrul de masă
- Screening de stres de mediu (ESS) pe loturile de producție
- Trasabilitate completă de la materiile prime până la produsul finit
Capacități de personalizare și adaptare
Dincolo de configurația standard JZX-10MT, YM oferă servicii complete de personalizare:
- Optimizarea tensiunii bobinei pentru sisteme de alimentare specifice aerospațiale
- Configurații speciale de pin sau stiluri de terminare pentru cerințe unice de montare
- Niveluri de etanșare modificate pentru anumite altitudini sau condiții de mediu
- Protocoale personalizate de testare și validare aliniate cu cerințele programului
- Soluții de ambalare în vrac optimizate pentru procesele automate de asamblare
Echipa noastră de ingineri poate dezvolta soluții personalizate, fie că aveți nevoie de o variantă specializată de releu de blocare magnetic etanșat sau de o configurație modificată a releului de putere intermediară pentru aplicații aerospațiale unice.
Întrebări frecvente
Î1: Care este diferența dintre desemnările JZX-10MT și J1042/RJ20014A?
A1: JZX-10MT este desemnarea modelului nostru intern, în timp ce J1042/RJ20014A reprezintă specificații echivalente standard din industrie. Ambele se referă la același releu electromagnetic militar de înaltă performanță, conceput pentru aplicații aerospațiale.
Î2: Cum diferă acest releu aerospațial de releele comerciale sau auto?
A2: JZX-10MT dispune de etanșare metalică ermetică, rezistență îmbunătățită la vibrații/șoc (îndeplinește standardele militare), un interval mai larg de temperatură de funcționare și teste mai riguroase decât releul auto comercial sau componentele releului flash standard. Este conceput special pentru variațiile de altitudine și mediile extreme.
Î3: Acest releu poate fi utilizat în aplicații prin satelit sau spațiu?
A3: Deși este proiectat pentru aviație și aplicații la altitudine mare, construcția și fiabilitatea JZX-10MT etanșă ermetic îl fac potrivit pentru anumite aplicații adiacente spațiului. Echipa noastră de ingineri poate discuta modificări specifice pentru cerințele de calitate spațială.
Î4: Ce documentație însoțește JZX-10MT?
A4: Oferim documentație cuprinzătoare, inclusiv specificații detaliate, rapoarte de testare, certificări de materiale și date de conformitate pentru a vă sprijini procesele de calificare și integrare.
Î5: Oferiți mostre de evaluare pentru testarea de calificare?
A5: Da, oferim mostre de evaluare contractorilor calificați din domeniul aerospațial și al apărării în scopuri de testare și calificare. Contactați echipa noastră de vânzări tehnice pentru a discuta cerințele dumneavoastră specifice.
Î6: Care este timpul obișnuit de livrare pentru cantitățile de producție?
A6: Releele standard JZX-10MT sunt livrate de obicei în 8-10 săptămâni. Pentru configurații personalizate sau cantități mari de programe, oferim termene specifice în urma consultării tehnice.
