Releu JRC-9M de aviație militară 27V

Prezentare generală a produsului

Releul DC pentru aviație militară JRC-9M RJ4.553.009 este un releu de etanșare metalic militar premium, de înaltă fiabilitate, conceput special pentru aplicații critice aerospațiale și de apărare. Conceput pentru a satisface cerințele riguroase ale sistemelor de aeronave, acest releu metalic militar durabil oferă performanțe excepționale în controlul zborului, managementul motorului și plăci PCB avionice. Construcția sa robustă și tehnologia avansată de etanșare asigură o funcționare fiabilă în condiții de mediu extreme, făcându-l o componentă esențială pentru platformele moderne de aviație și militare.

Ca parte a gamei cuprinzătoare de relee de înaltă performanță YM, inclusiv soluții de releu de blocare pentru aviație și releu de semnal PCB , modelul JRC-9M reprezintă angajamentul nostru față de calitate și inovație în industriile esențiale.

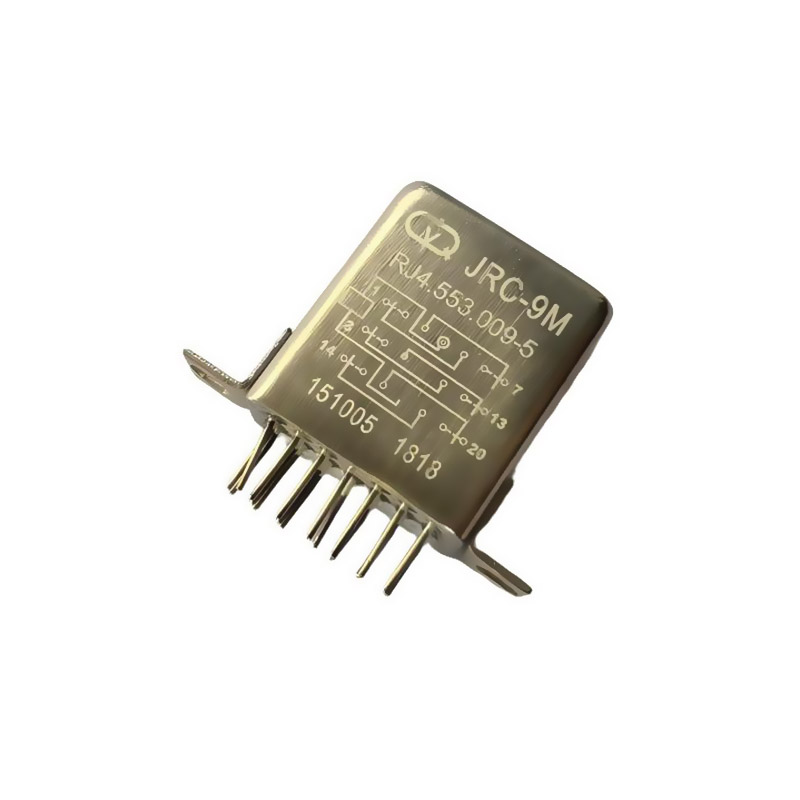

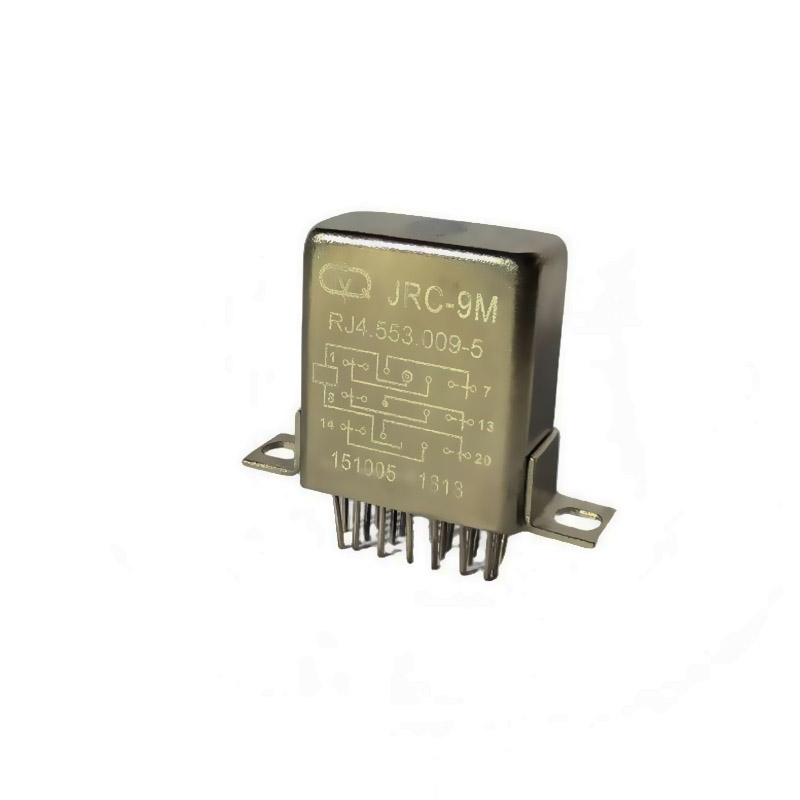

Imagini de produs

Caracteristici și avantaje ale produsului

• Carcasă metalică de calitate militară: Oferă protecție superioară împotriva interferențelor electromagnetice (EMI), stresului mecanic și factorilor de mediu, asigurând durabilitatea în aplicații militare și aviatice solicitante.
• Etanșare de înaltă fiabilitate: Dispune de o etanșare ermetică cu o rată de scurgere ≤10⁻³ Pa·cm³/s, protejând componentele interne de umiditate, praf și gaze corozive pentru o performanță constantă pe termen lung.
• Performanță de comutare rapidă: Cu timp de acțiune ≤3ms și timp de eliberare ≤4ms, acest releu asigură un răspuns rapid pentru sistemele critice de control al zborului și circuitele de siguranță.
• Durată de funcționare extinsă: Proiectat pentru o fiabilitate ridicată peste 100.000 de cicluri la sarcină nominală (1A, 28V DC), reducând cerințele de întreținere și costurile totale ale ciclului de viață.
• Consum redus de energie: consumul de energie al bobinei între 0,3W și 0,43W îmbunătățește eficiența energetică, ideal pentru electronicele aviatice sensibile la putere.
• Compatibilitate versatilă cu aplicații: Deși este optimizat pentru aviație, designul robust al acestui releu îl face potrivit și pentru aplicații solicitante de relee de putere industriale și sisteme de relee de energie noi care necesită o fiabilitate ridicată.

Specificatii tehnice

Caracteristici electrice

• Model: JRC-9M RJ4.553.009
• Tensiune bobină (VDC): 27V (Standard)
• Consum de energie bobină: 0,3W - 0,43W
• Configurație contact: DPDT (Double Pole Double Throw)
• Evaluarea contactului (rezistiv): 1A la 28V DC
• Durata de viață a contactului: ≥100.000 de cicluri la sarcina nominală
• Rezistența de contact inițială: ≤50mΩ
• Rezistența maximă de contact după testul de viață: ≤200mΩ

Specificații de performanță și mediu

• Timp de acțiune: ≤3ms
• Timp de eliberare: ≤4 ms
• Lățimea impulsului de stimulare: 10ms - 50ms
• Rezistenta dielectrica:
  • Atmosfera normala: 500Vr.ms, 50Hz
  • Presiune joasă: 250Vr.ms, 50Hz
• Rezistenta de izolare:
  • Atmosfera normala: >500MΩ
  • După testul de viață la nivel înalt: >50MΩ
• Etanșare (rata de scurgere): ≤10⁻³ Pa·cm³/s
• Greutate: <3g
• Temperatura de funcționare: Proiectat pentru o referință standard de 25°C cu o gamă largă de funcționare

Cum să integrați acest releu în sistemul dvs. de aviație

1. Verificarea aspectului PCB: Confirmați că designul plăcii dvs. se potrivește cu amprenta releului. Luați în considerare cerințele de gestionare termică și de clearance-ul pentru aplicațiile de înaltă fiabilitate PCB Board Relay .
2. Proiectarea circuitului driverului: Proiectați circuitul driverului bobinei pentru a gestiona consumul de energie specificat (0,3-0,43 W) și pentru a asigura caracteristici de comutare adecvate.
3. Controlul procesului de lipire: Utilizați tehnici de lipire adecvate pentru a evita deteriorarea termică a carcasei metalice etanșe. Se recomandă lipirea prin reflow cu profile de temperatură adecvate.
4. Testare post-asamblare: Efectuați teste de verificare electrică, inclusiv măsurarea rezistenței de contact (ar trebui să fie ≤50mΩ) și teste de sincronizare (acțiune/eliberare ≤4 ms).
5. Validare de mediu: pentru aplicații critice de aviație, efectuați teste de mediu adecvate pentru a valida performanța în condițiile de operare preconizate.

Scenarii de aplicare

Releul JRC-9M RJ4.553.009 este proiectat pentru aplicații în care fiabilitatea și performanța nu sunt negociabile:

• Sisteme de aviație a aeronavei: calculatoare de control al zborului, echipamente de navigație și managementul puterii sistemului de comunicații
• Unități de control al motorului aeronavei: monitorizarea motorului, controlul sistemului de combustibil și comutarea circuitului de aprindere
• Sisteme de drone militare: plăci de control de zbor, control al sarcinii utile și management al sistemului de propulsie
• Echipamente de sprijin la sol: sisteme de testare a aeronavelor, echipamente de întreținere și distribuție a energiei la sol
• Controale industriale critice: sisteme de siguranță, distribuție a energiei în medii dure în care fiabilitatea ridicată este primordială
• Releu DC pentru aviație militară JRC-9M RJ4.553.009
• Releu DC pentru aviație militară JRC-9M RJ4.553.009 Fiabilitate ridicatăJRC-9M RJ4.553.009
• Releu metalic militar durabil JRC-23MA pentru avioane
• Releu avansat de aviație militară JRC-9M RJ4.553.009 Model pentru placă PCB
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Propunere de valoare pentru echipele de achiziții: Implementarea releului JRC-9M reduce costul total de proprietate prin durata de viață extinsă, minimizează timpul de nefuncționare a sistemului și oferă o componentă fiabilă care îndeplinește cerințele stricte ale aplicațiilor aviatice și militare. Compatibilitatea sa cu diverse sisteme simplifică gestionarea stocurilor pe diferite platforme.

Certificari si conformitate

Acest produs este fabricat în unități cu sisteme cuprinzătoare de management al calității. În timp ce certificările de model specifice sunt disponibile la cerere, releul JRC-9M este proiectat să îndeplinească standardele militare și aviatice relevante pentru componente de înaltă fiabilitate. Procesele noastre de producție se aliniază cu cerințele industriei pentru componentele critice ale releelor ​​electromagnetice militare .

Opțiuni de personalizare

YM oferă capabilități de personalizare pentru a îndeplini cerințele specifice ale aplicației:

• Variații de tensiune: Tensiuni personalizate ale bobinei peste 27V DC standard
• Configurații terminale: Lungimi, forme ale știfturilor modificate sau opțiuni de montare suplimentare
• Testare specială: teste de screening suplimentare, cum ar fi ciclul de viață prelungit, testarea șocului termic sau validarea anumitor parametri
• Marcare și identificare: numere de piese personalizate, coduri de dată sau marcaje specifice clientului pe carcasa metalică
• Aranjamente de contact: Configurații alternative pentru cerințe specifice releului DPDT 8Pin 27V

Proces de producție și asigurare a calității

1. Fabricare de precizie: Componentele metalice sunt fabricate folosind procese de ștanțare și formare de înaltă precizie
2. Asamblare automată: înfășurarea și asamblarea bobinei sunt efectuate cu echipamente automate pentru consecvență
3. Etanșare ermetică: Proces de etanșare efectuat în medii controlate pentru a asigura ratele de scurgere specificate
4. Testare 100% electrică: Fiecare unitate este supusă unor teste complete pentru rezistența de contact, parametrii de sincronizare, caracteristicile bobinei și rezistența dielectrică
5. Eșantionarea calității: loturile regulate de producție sunt supuse unor teste de viață accelerate și validări de mediu
6. Inspecție finală și ambalare: Fiecare releu este inspectat vizual și ambalat în materiale de protecție antistatice, potrivite pentru cerințele industriei aviatice

Întrebări frecvente (FAQ)

• Î: Ce diferențiază acest lucru ca „Releu DC pentru aviație” față de releele industriale standard?

  R: Releele de aviație precum JRC-9M au o etanșare superioară (≤10⁻³ Pa·cm³/s), timpi de comutare mai rapidi (acțiune ≤3ms), viață extinsă (100.000+ cicluri) și sunt testate pentru performanță în condiții de presiune scăzută (250 Vr.ms la presiune redusă) - toate aplicații critice pentru aer.

• Î: Poate acest releu să înlocuiască un releu polarizat JH-2S în modelele existente?

  R: Nu direct fără revizuirea designului. JRC-9M este un releu DPDT nepolarizat. Compatibilitatea depinde de caracteristicile electrice, configurația pinului și cerințele aplicației. Echipa noastră de ingineri poate ajuta cu analiza înlocuirii.

• Î: Cum beneficiază specificația de greutate (<3g) aplicațiilor aeronave?

  R: În aviație, reducerea greutății are un impact direct asupra eficienței combustibilului și a capacității de sarcină utilă. Designul ușor ajută la minimizarea greutății generale a sistemului, menținând în același timp fiabilitatea ridicată.

• Î: Este acest releu potrivit pentru medii cu vibrații ridicate găsite în motoarele de aeronave?

  A: Da. Carcasa metalică de calitate militară și construcția internă robustă oferă o rezistență excelentă la vibrații și șocuri, făcându-l potrivit pentru electronicele montate pe motor și alte aplicații cu vibrații ridicate.

• Î: Ce documentație de calitate însoțește aceste relee?

  R: Oferim documentație cuprinzătoare, inclusiv rapoarte de testare, certificări de materiale și înregistrări de trasabilitate. Pentru clienții de aviație, putem furniza documentație suplimentară, conform cerințelor standardelor din industrie.
