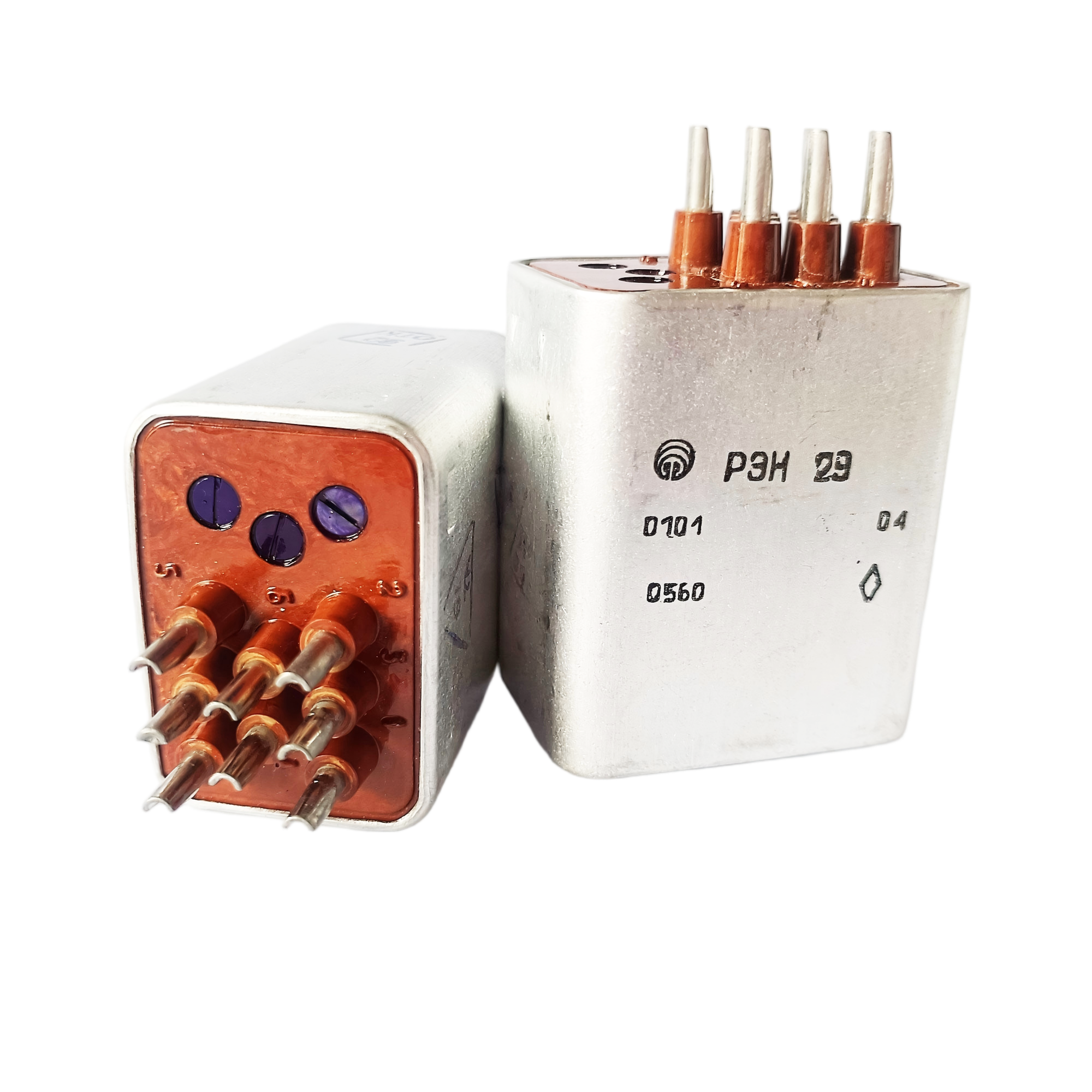

Releu metalic militar P3H-29 Componentă de înaltă performanță pentru aplicații de aviație și drone
Prezentare generală a produsului
P3H-29 este un releu metalic militar premium conceput ca o componentă de înaltă performanță pentru aviație, drone și aplicații militare solicitante. Fiind un releu de etanșare cu metal militar specializat în seria rusă P3H, această componentă combină compatibilitatea designului de moștenire cu excelența modernă în producție. Proiectat special pentru integrarea ca un releu de placă PCB în electronica dronei și sistemele de control al motoarelor aeronavei , oferă performanțe de comutare fiabile în cazul în care rezistența la mediu, dimensiunea compactă și fiabilitatea misiunii critice sunt cerințe esențiale.
Caracteristici și avantaje ale produsului
P3H-29 oferă performanțe excepționale prin design optimizat și standarde riguroase de producție, oferind avantaje distincte pentru sistemele militare și aerospațiale moderne:
- Design de componente de înaltă performanță: Proiectat special ca o componentă optimizată pentru performanță, mai degrabă decât un releu de uz general, cu caracteristici electrice și mecanice îmbunătățite.
- Integrare PCB optimizată pentru dronă: amprenta și configurația pinului special concepută pentru un aspect eficient al PCB-ului în pachetele electronice compacte de drone și UAV.
- Tehnologie avansată de etanșare ermetică: etanșarea cutii de metal de calitate militară oferă protecție completă a mediului împotriva umidității, prafului și contaminanților întâlniți în operațiunile în aer liber și la altitudine mare.
- Rezistență îmbunătățită la vibrații și șocuri: proiectat special pentru a rezista profilurilor de vibrații ale dronelor cu mai multe rotoare, aeronavelor cu aripă fixă și aplicațiilor vehiculelor militare.
- Construcție optimizată pentru greutate: La mai puțin de 3 grame, minimizează impactul asupra bugetelor critice de greutate în aplicațiile de drone și aerospațiale.
- Performanță de comutare de mare viteză: Timpii rapidi de acțiune/eliberare (≤4 ms) permit controlul precis al sistemelor sensibile la timp.
- Capacitate de încărcare dublă: gestionează în mod fiabil atât comutarea alimentării (1A la 28V DC) cât și circuitele de semnal sensibile (10-50µA la 10-50mV) în cadrul sistemelor integrate.
Acest releu completează gama cuprinzătoare de soluții de relee electromagnetice militare YM, fabricate la aceleași standarde stricte ca și familiile noastre de produse specializate de relee de blocare pentru aviație și de relee de blocare magnetice etanșate .
Specificatii tehnice
Parametri completi de performanță pentru evaluarea ingineriei și integrarea sistemului:
Specificații electrice
- Tensiune bobină: tensiune standard militară/aviație (de obicei 27V DC, verificați varianta specifică)
- Configurație de contact: configurație compatibilă cu seria P3H
- Evaluarea contactului:
- Sarcina de alimentare standard: 1 A la 28 V CC (minim 100.000 de cicluri)
- Semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistenta de contact:
- Valoarea inițială: ≤ 50 mΩ
- Testarea după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare:
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală
- Rezistenta dielectrica:
- Condiții normale: 500 Vr.ms, 50 Hz
- Altitudine mare/presiune joasă: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (măsurare inițială)
Specificații fizice și de mediu
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Interval de temperatură de funcționare: -65°C până la +125°C (grad militar standard)
- Tip pachet: carcasă metalică compactă optimizată pentru montarea PCB
Integrare cu drone și sisteme de aviație
Pentru performanțe optime în aplicațiile de drone și aviație, urmați acești pași de implementare:
- Analiza cerințelor de sistem: Evaluați cerințele de putere, frecvența de comutare și condițiile de mediu specifice dronei sau aplicației dvs. de aviație.
- Optimizarea aspectului PCB: Proiectați PCB cu lățimi adecvate de urmărire, management termic și plasare a componentelor pentru amprenta la sol a P3H-29.
- Considerații EMI/EMC: Implementați tehnici adecvate de împământare, ecranare și aspect pentru a minimiza interferența electromagnetică în sistemele sensibile de drone.
- Planificarea managementului termic: Luați în considerare disiparea căldurii în compartimentele închise pentru drone sau în compartimentele avionice.
- Analiza vibrațiilor: Asigurați-vă că structurile de montare și suport se potrivesc profilurilor de vibrații specifice aplicației dumneavoastră.
- Testare cuprinzătoare: Dezvoltați protocoale de testare care simulează condițiile reale de funcționare, inclusiv ciclurile de temperatură, vibrațiile și variațiile de altitudine.
Scenarii de aplicare
P3H-29 este proiectat special pentru aceste aplicații militare și aerospațiale critice:
- Drone militare și comerciale: sisteme de distribuție a energiei, control al sarcinii utile (camere/senzori), interfețe pentru controlerul de zbor și comutarea sistemelor de comunicații în UAV.
- Sisteme de aviație a aeronavei: circuite de monitorizare și control al motoarelor de aeronave , instrumente de zbor și interfețe ale sistemului de cabina de pilotaj.
- Echipamente de comunicații militare: funcții de comutare în sisteme de comunicații securizate, interfețe radar și echipamente electronice de contramăsuri.
- Vehicule terestre fără pilot: sisteme electronice în UGV-uri militare și platforme robotizate care necesită comutare fiabilă în medii dure.
- Modernizarea sistemului moștenit: componenta de înlocuire și modernizare a echipamentelor militare existente din epoca rusă/sovietică care necesită compatibilitate cu seria P3H.
- Drones industriale de înaltă fiabilitate: aplicații de inspecție, topografie și drone industriale în care fiabilitatea depășește cerințele comerciale standard.
Valoare pentru producătorii de drone și aviație
P3H-29 oferă avantaje specifice integratorilor de drone și sisteme aerospațiale:
- Fiabilitate îmbunătățită a sistemului: construcția de calitate militară reduce defecțiunile în timpul zborului și cerințele de întreținere în aplicațiile critice.
- Optimizarea greutății: Designul ușor păstrează capacitatea valoroasă de încărcare utilă în aplicațiile cu drone.
- Durabilitatea mediului: Rezistă la variațiile de temperatură, umiditatea și vibrațiile întâlnite în operațiunile cu drone și aviație.
- Flexibilitate de proiectare: designul montat pe PCB facilitează integrarea în electronica avionică și a dronei compacte.
- Securitatea lanțului de aprovizionare: sursă de producție de încredere pentru componente critice din drone și sisteme militare.
- Suport pentru certificare: documentație și date de performanță pentru a sprijini procesele de certificare a dronelor și a sistemelor de aviație.
Certificari si conformitate
P3H-29 îndeplinește standardele relevante pentru aplicații militare, drone și aerospațiale:
- Performanță echivalentă cu specificațiile originale ale seriei P3H, cu îmbunătățiri moderne de producție
- Materialele sunt conforme cu directivele de mediu RoHS
- Procese de fabricație potrivite pentru aplicații aerospațiale și de apărare
- Compatibilitate cu cerințele de calificare și testare ale industriei dronelor
- Trasabilitatea și documentația care susține procesele de certificare a sistemului
- Validarea testării pentru condiții specifice de mediu de drone și aviație
Personalizare pentru aplicații specifice
YM oferă capabilități de personalizare specializate pentru programe de drone și aviație:
- Variante de tensiune: Tensiuni personalizate ale bobinei care se potrivesc cu arhitecturile specifice ale sistemelor de alimentare cu drone sau avion
- Optimizarea Configurației Pinului: Aspecte ajustate pentru modele specifice de PCB și constrângeri de spațiu
- Îmbunătățiri ale performanței mediului: Etanșare specială pentru aplicații rezistente la apă sau în mediu extrem
- Opțiuni de reducere a greutății: Optimizări ale materialelor și designului pentru economii maxime de greutate în aplicațiile cu drone
- Testare specifică aplicației: protocoale de testare personalizate care simulează profiluri specifice de zbor de drone sau condiții de aviație
- Pachete de asistență pentru calificare: documentație personalizată pentru cerințe specifice de certificare de drone sau aviație
Procesul de producție și asigurarea calității
Fiecare releu P3H-29 este supus unor procese de fabricație specializate pentru aplicații de înaltă performanță:
- Selecția materialelor de înaltă performanță: Componente selectate pentru caracteristici electrice, mecanice și de greutate optime.
- Fabricare de precizie: procese automate care asigură consecvența în producția de componente de înaltă performanță.
- Asamblare cameră curată: Asamblare în medii controlate pentru a preveni contaminarea suprafețelor critice de contact.
- Tehnici avansate de etanșare: Metode de etanșare ermetică care asigură protecția mediului pentru aplicațiile de drone și aviație.
- Testare riguroasă de performanță: teste electrice, de mediu și de viață complete care validează adecvarea pentru aplicații de înaltă performanță.
- Verificarea finală a calității: inspecția completă și validarea performanței înainte de lansare.
- Releu militar sigilat cu metal
- Releu metalic militar P3H 29 Componentă de înaltă performanță
- Releu de aviație militară din Rusia P3H29 pentru placa PCB pentru dronă
- Releu metalic durabil P3H29 pentru aplicații pentru avioane militare
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Avantaje comparative
P3H-29 oferă beneficii specifice față de soluțiile alternative:
- vs. Standard PCB Board Relay : protecție superioară a mediului și rezistență la vibrații pentru aplicații de drone și aviație.
- vs. Releu pentru automobile : Design optimizat pentru greutate, spre deosebire de componentele auto mai grele, cu fiabilitate de nivel aviatic.
- Pierderi de conducție mai mici și avantaje reale de izolare galvanică pentru aplicațiile de distribuție a energiei electrice.
- vs. Releu general de putere industrială : optimizare specifică pentru aplicații de drone și aviație sensibile la greutate.
- Compatibilitate Heritage: Menține compatibilitatea cu modelele existente din seria P3H, oferind în același timp îmbunătățiri moderne de performanță.
Întrebări frecvente (FAQ)
Î1: De ce să alegeți P3H-29 pentru aplicații cu drone în locul releelor comerciale standard?
R: P3H-29 oferă protecție a mediului de grad militar, rezistență îmbunătățită la vibrații și optimizare a greutății concepute special pentru condițiile de funcționare a dronei. Releelor comerciale standard le lipsesc aceste caracteristici specializate și pot eșua în aplicațiile solicitante pentru drone.
Î2: Cum gestionează acest releu schimbările rapide de temperatură în operațiunile cu drone la altitudine mare?
R: P3H-29 este proiectat pentru intervalul de temperatură de la -65°C până la +125°C, adaptându-se la variațiile de temperatură întâlnite în zborurile cu drone la altitudine mare. Etanșarea sa ermetică previne condensul intern în timpul schimbărilor rapide de temperatură.
Î3: P3H-29 poate fi utilizat atât în sisteme de drone militare, cât și comerciale?
R: Da, P3H-29 este potrivit atât pentru aplicații militare, cât și pentru drone comerciale de vârf, unde fiabilitatea și performanța de mediu sunt critice. Construcția sa de calitate militară oferă o fiabilitate sporită pentru aplicații comerciale solicitante, cum ar fi inspecția industrială, livrarea sau dronele de supraveghere de lungă durată.
Î4: Ce face ca aceasta să fie o „componentă de înaltă performanță” în comparație cu releele standard?
R: P3H-29 este proiectat cu materiale îmbunătățite, toleranțe de performanță mai stricte și caracteristici de design specializate optimizate pentru aplicații critice. Este supus unor teste și validări mai riguroase în comparație cu releele comerciale standard.
Î5: Furnizați date de testare a vibrațiilor specifice aplicațiilor cu drone?
R: Da, oferim rapoarte de testare care acoperă profilele de vibrații tipice platformelor de drone cu mai multe rotoare și aripi fixe, precum și date privind testele de șoc relevante pentru operațiunile și transportul dronei.
Î6: Acest releu poate fi personalizat pentru tensiunile specifice ale sistemului de alimentare a dronei?
A: Absolut. În calitate de producător OEM/ODM cu experiență, putem dezvolta variante cu tensiuni personalizate ale bobinei pentru a se potrivi cu arhitecturi specifice ale sistemelor de alimentare ale dronei, fie că sunt 12V, 24V, 27V sau alte tensiuni utilizate în mod obișnuit în aplicațiile cu drone.
