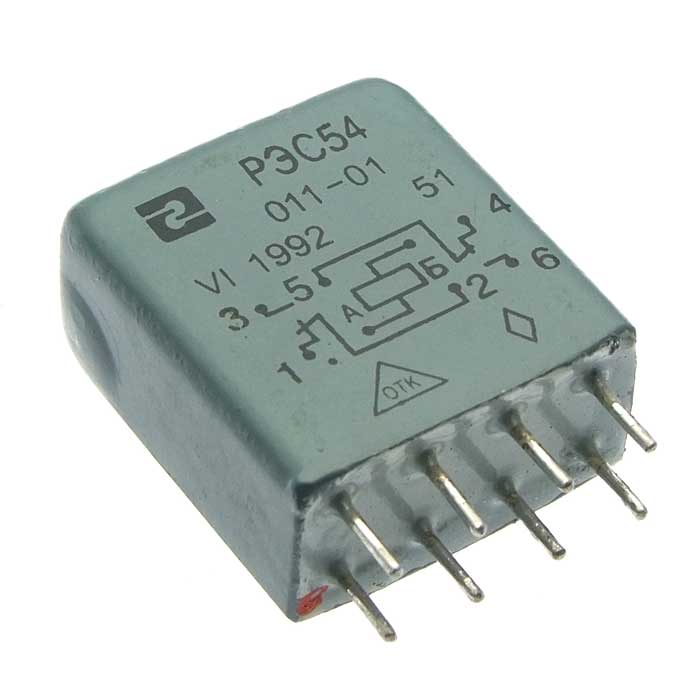

Releu metalic de aviație P3C54 27V cu design durabil
Prezentare generală a produsului
P3C54 27V este un releu metalic pentru aviație de înaltă fiabilitate, cu un design durabil, conceput special pentru aplicații solicitante din domeniul aerospațial și de apărare. Ca parte a seriei dovedite P3C, acest releu de etanșare metalic militar combină compatibilitatea de moștenire cu excelența modernă în producție. Construcția robustă a releului și configurația DPDT 8Pin îl fac ideal pentru cerințele complexe de comutare în comenzile motoarelor aeronavei , sistemele de zbor cu drone, comunicațiile militare și alte aplicații critice pentru misiune în care fiabilitatea nu poate fi compromisă.
Caracteristici și avantaje ale produsului
P3C54 oferă performanțe excepționale prin inginerie avansată și construcție durabilă, oferind avantaje distincte pentru aplicațiile militare și aerospațiale:
- Construcție durabilă de calitate militară: proiectată cu materiale ranforsate și elemente de design special pentru o durată de viață extinsă în medii dure.
- Capacitate de comutare DPDT: Configurația releului DPDT 8Pin 27V oferă control dublu circuit într-un singur pachet compact, permițând funcții complexe de comutare.
- Etanșare ermetică îmbunătățită: Tehnologia avansată de etanșare a cutiilor de metal asigură protecție completă împotriva umidității, prafului și contaminanților din mediu.
- Rezistență superioară la vibrații și șocuri: Conceput pentru a rezista la stres mecanic extrem (vibrații 30G+) întâlnite în operațiuni militare și aerospațiale.
- Performanță extinsă la temperatură: Funcționare fiabilă în intervale largi de temperatură de la -65°C la +125°C, potrivite pentru diverse medii operaționale.
- Flexibilitate operațională în mod dublu: Capabil să gestioneze atât sarcinile de putere (1A la 28V DC) cât și semnalele sensibile de nivel scăzut (10-50µA la 10-50mV).
- Design optimizat pentru greutate și spațiu: factor de formă compact fără urechi de montare (versiunea „fără ureche”) pentru aplicații cu spațiu limitat, cântărind sub 3 grame.
Acest releu reprezintă angajamentul YM față de excelența releelor electromagnetice militare , împărtășind standardele de producție cu liniile noastre de produse specializate de relee de blocare pentru aviație și de relee de blocare magnetice sigilate .
Specificatii tehnice
Parametri completi de performanță pentru evaluarea ingineriei și proiectarea sistemului:
Specificații electrice
- Tensiune nominală a bobinei: 27V DC (tensiune militară/aviație standard)
- Configurație contact: DPDT (Double Pole Double Throw) - configurație cu 8 pini
- Evaluarea contactului:
- Sarcină rezistivă standard: 1 A la 28 V CC (minim 100.000 de cicluri)
- Încărcare de semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistenta de contact:
- Valoarea inițială: ≤ 50 mΩ
- Testarea după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare:
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală
- Rezistenta dielectrica:
- Condiții atmosferice normale: 500 Vr.ms, 50 Hz
- Presiune joasă/altitudine mare: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (măsurare inițială)
Specificații fizice și de mediu
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Interval de temperatură de funcționare: -65°C până la +125°C (grad militar standard)
- Stil de montare: Disponibil fără urechi de montare pentru integrarea PCB compactă
- Pachet: carcasă metalică standard militar
Ghid de integrare a sistemului
Pentru performanțe optime cu releul P3C54 DPDT, urmați acești pași de implementare:
- Analiza proiectării circuitelor: Evaluați cerințele de comutare pentru a utiliza pe deplin capabilitățile DPDT pentru simplificarea sau redundanța circuitului.
- Planificarea aspectului PCB: Proiectați PCB cu o distanță adecvată a pinii și o rutare de urmărire pentru configurația cu 8 pini, luând în considerare ambele circuite comutate.
- Proiectarea circuitului de antrenare a bobinei: Implementați circuite de antrenare adecvate cu elemente de protecție pentru o funcționare fiabilă a bobinei.
- Managementul termic: Luați în considerare potențiala generare de căldură, mai ales atunci când ambii poli sunt operați simultan la sarcini mari.
- Considerații de montare: Pentru versiunile „fără ureche”, asigurați-vă montarea sigură a PCB-ului, cu suport adecvat și eliberare de tensiune.
- Protocolul de testare a sistemului: Dezvoltați o testare cuprinzătoare pentru a verifica funcționarea ambilor poli în condițiile așteptate.
Scenarii de aplicare
Configurația DPDT a lui P3C54 îl face deosebit de potrivit pentru aceste aplicații critice:
- Sisteme redundante pentru aeronave: control dublu circuit pentru avionică redundantă, sisteme de rezervă și comutare sigură în sistemele de control al zborului.
- Echipamente de comunicații militare: comutare simultană a circuitelor de transmisie/recepție, selectare a antenei și comutare de mod în comunicații securizate.
- Sisteme de control al zborului cu drone: cerințe complexe de comutare în controlerele de zbor UAV, gestionarea sarcinii utile și sistemele de alimentare redundante.
- Echipamente de testare și măsurare: dirijarea și comutarea semnalului în echipamentele militare de testare și sistemele de calibrare.
- Sisteme de control industrial: Acolo unde soluțiile standard de relee de putere industriale nu au protecția mediului necesară sau complexitatea comutării.
- Modernizarea sistemului moștenit: Înlocuire în sistemele existente care necesită compatibilitate cu seria P3C cu funcționalitatea DPDT.
O propunere de valoare
Releul P3C54 DPDT oferă avantaje semnificative programelor militare și aerospațiale:
- Simplificarea circuitului: configurația DPDT reduce numărul de componente prin înlocuirea mai multor relee SPST în multe aplicații.
- Fiabilitate îmbunătățită a sistemului: construcția și testarea de calitate militară asigură funcționarea fiabilă în sistemele critice.
- Optimizarea spațiului: designul compact „fără ureche” maximizează utilizarea spațiului în sistemele electronice dens.
- Flexibilitate de proiectare: funcționalitatea DPDT permite proiecte de circuite mai sofisticate cu comutare sincronizată.
- Complexitate redusă a sistemului: o singură componentă gestionează mai multe funcții de comutare, simplificând proiectarea și întreținerea sistemului.
- Reducerea costurilor ciclului de viață: Durata de viață extinsă și numărul redus de componente reduce costurile totale de proprietate.
Certificari si conformitate
P3C54 este proiectat pentru a îndeplini standarde riguroase militare și aerospațiale:
- Performanță compatibilă cu secțiunile relevante din MIL-PRF-6106 pentru relee electromagnetice de fiabilitate stabilită
- Testare de mediu conform metodelor MIL-STD-810 pentru vibrații, șocuri și performanță la temperatură
- Materialele sunt conforme cu directivele de mediu RoHS
- Procese de fabricație potrivite pentru aplicații aerospațiale și de apărare
- Documentație care susține calificarea și certificarea sistemului militar
- Releu militar sigilat cu metal
- Releu metalic de aviație militară P3C54 Design durabil
- Specificații releului metalic militar P3C54 de înaltă fiabilitate
- Releu metalic militar de încredere P3C54 cu DPDT
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane
Opțiuni de personalizare
YM oferă soluții personalizate pentru cerințe specifice aplicației:
- Variante de montare: Opțiuni cu sau fără urechi de montare pentru a se potrivi cerințelor specifice de instalare
- Variante de tensiune: Tensiuni personalizate ale bobinei pentru arhitecturi specifice de sistem
- Opțiuni de material de contact: Materiale de contact speciale pentru tipuri specifice de încărcare sau condiții de mediu
- Testare îmbunătățită: protocoale suplimentare de screening și testare pentru aplicații critice
- Pachete de documentație: Pachete de date tehnice personalizate pentru procesele de calificare
Procesul de producție și asigurarea calității
Fiecare releu P3C54 este supus unei fabrici și testări riguroase:
- Calificarea materialelor: Toate materialele provin de la furnizori calificați cu documentație completă de trasabilitate.
- Fabricare de componente de precizie: componente DPDT fabricate la toleranțe stricte pentru funcționare fiabilă cu dublu circuit.
- Asamblare controlată: Asamblare în condiții de cameră curată, asigurând alinierea corectă a sistemelor de contact dublu.
- Etanșare ermetică: Tehnici avansate de etanșare care asigură protecția mediului ambelor circuite interne.
- Testare electrică cuprinzătoare: testare 100% a ambilor poli pentru rezistența la contact, sincronizarea și caracteristicile de izolație.
- Verificarea finală a calității: inspecția completă și validarea performanței înainte de lansare.
Avantaj DPDT pentru aplicații militare
Configurația DPDT oferă beneficii specifice pentru sistemele militare:
- vs. Relee SPST multiple: număr redus de componente, cablare simplificată și comutare sincronizată.
- vs. Relee de semnal PCB : protecție superioară a mediului și capacitate de manipulare a puterii.
- vs. Soluții de releu cu stare solidă : Izolație galvanică adevărată pe ambele circuite și toleranță inerentă la supratensiune.
- vs. Releu auto standard: standarde de protecție a mediului și fiabilitate de calitate militară.
- Flexibilitatea designului circuitului: permite inversarea polilor, controlul sarcinii duble și modele complexe de comutare într-o singură componentă.
Întrebări frecvente (FAQ)
Î1: Care sunt avantajele versiunii de montare „fără ureche”?
R: Versiunea „fără ureche” oferă o amprentă mai compactă pentru modelele PCB cu spațiu limitat, reduce greutatea și permite aranjamente de montare mai flexibile. Este deosebit de util în avionica dens ambalată și electronica dronei, unde fiecare milimetru contează.
Î2: Pot fi folosiți ambii poli ai releului DPDT simultan la curent nominal maxim?
R: Da, ambii poli sunt evaluați pentru funcționare simultană la sarcina completă de 1A, 28V DC. Cu toate acestea, considerațiile termice trebuie evaluate atunci când ambii poli funcționează continuu la valori maxime la temperaturi ambientale ridicate.
Î3: Cum se compară P3C54 cu utilizarea a două relee SPST separate?
R: P3C54 oferă comutare sincronizată, număr redus de componente, cablare simplificată și aliniere sincronizată garantată între poli. De asemenea, oferă economii de spațiu și o fiabilitate potențial mai mare prin puncte de interconectare reduse.
Î4: Este acest releu potrivit pentru comutarea atât a sarcinilor AC cât și DC?
R: Deși sunt proiectate și evaluate în primul rând pentru sarcini de curent continuu, așa cum este specificat, contactele pot avea valori nominale de curent alternativ similare. Pentru aplicațiile AC, verificați rezistența dielectrică și caracteristicile de întrerupere a arcului pentru tensiunea AC și tipul de sarcină specific.
Î5: Ce suport este disponibil pentru proiectarea cu funcționalitatea DPDT?
R: Echipa noastră tehnică oferă asistență pentru aplicații, inclusiv recomandări de proiectare a circuitelor, linii directoare pentru aspectul PCB și optimizarea modelului de comutare pentru a maximiza beneficiile configurației DPDT.
Î6: Pot fi furnizate versiuni personalizate cu diferite configurații de pin?
R: Da, în calitate de producător OEM/ODM cu experiență, putem dezvolta variante cu configurații personalizate de pin, aranjamente de contact sau caracteristici speciale pentru programe militare și aerospațiale calificate.
