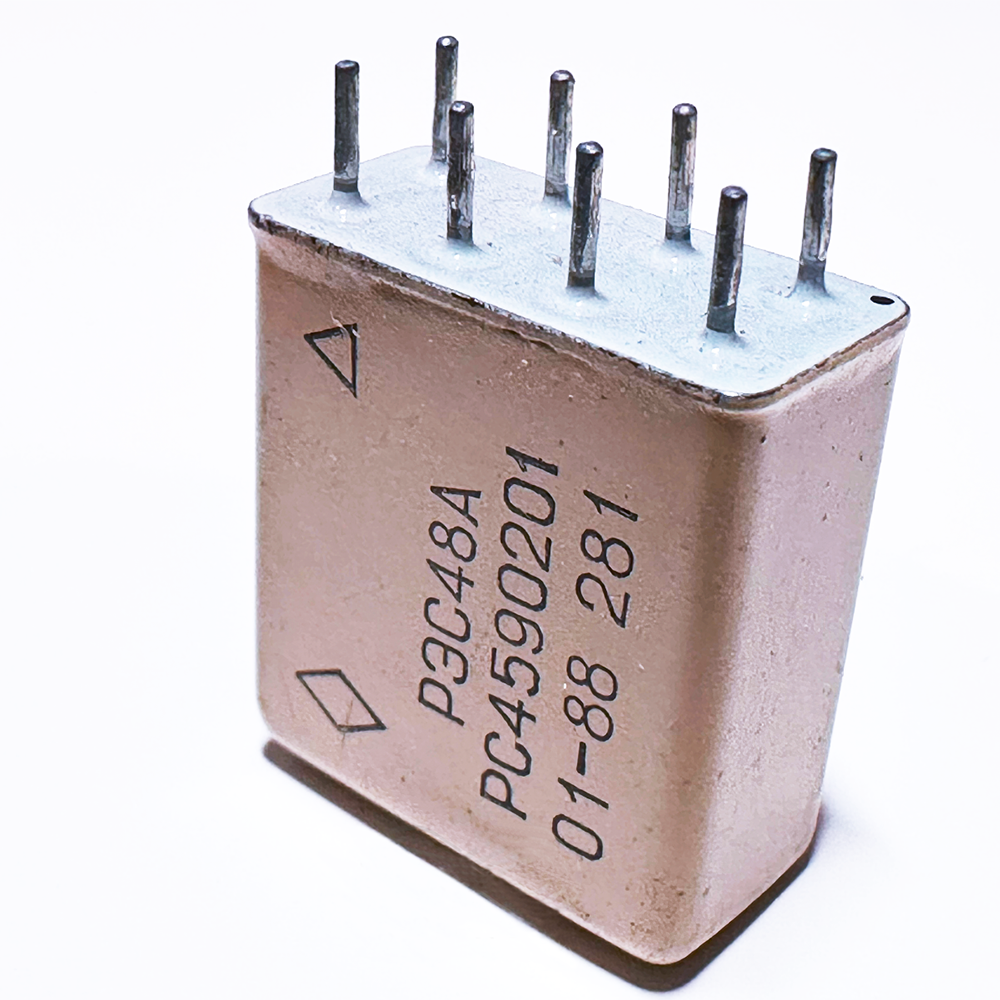

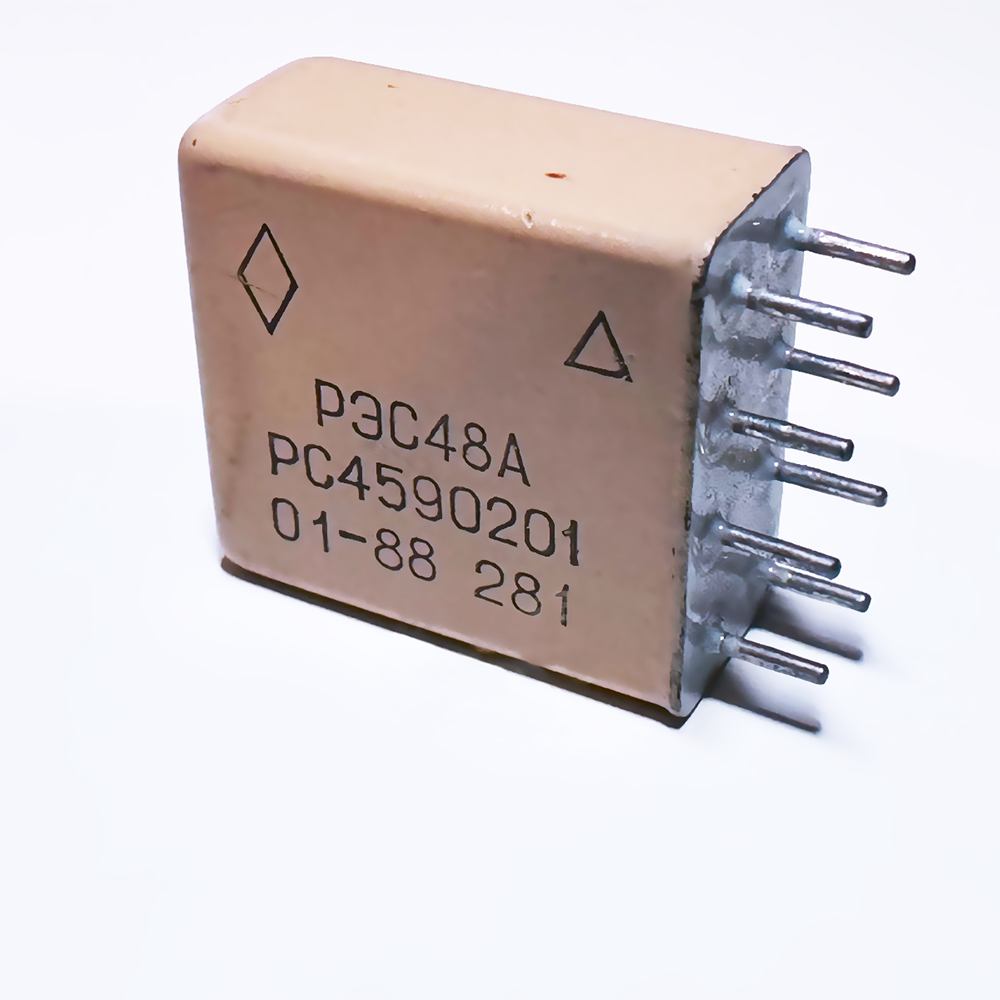

Releu de înaltă performanță pentru aviație militară DC metal 27V P3C48A.PC4.590.201
Prezentare generală a produsului
Releul metalic DC P3C48A.PC4.590.201 Military Aviation Grade DC reprezintă apogeul ingineriei releelor militare rusești, conceput pentru performanțe extreme în cele mai solicitante aplicații aerospațiale și de apărare. Fiind un releu de etanșare cu metal militar de înaltă performanță, această componentă combină conformitatea autentică cu specificațiile rusești cu caracteristici de fiabilitate îmbunătățite, făcându-l alegerea ideală pentru sistemele critice care necesită atât autenticitatea specificațiilor, cât și performanțe superioare în medii operaționale dure.
Specificatii tehnice
Performanța electrică de bază
- Denumire completă a modelului: P3C48A.PC4.590.201
- Tensiune nominală de funcționare: 27V DC
- Consum de energie bobină: 0,3-0,43 W (design de înaltă eficiență)
- Configurația contactului: Comutare DPDT standard militar
- Capacitate de sarcină de contact: 1A la 28V DC, sarcină rezistivă
Valori avansate de performanță
- Rezistență de contact: inițială ≤50mΩ; Post-durabilitate ≤200mΩ
- Performanță semnal la nivel scăzut: funcționare (10-50)μA la (10-50)mV
- Durată de viață operațională: 1×10⁶ operațiuni la sarcina nominală maximă
- Comutare de mare viteză: Timp de operare ≤4ms; Timp de eliberare ≤4 ms
- Impuls de activare minim: 10-50 ms pentru o funcționare fiabilă
Specificații de mediu și durabilitate
- Rezistenta dielectrica: 500V RMS (presiune normala); 250 V RMS (altitudine mare)
- Performanță de izolare: >500MΩ (standard); >50MΩ (post-rezistență)
- Optimizarea greutății: <3 grame (ușoară de calitate aerospațială)
- Integritatea etanșării ermetice: Rata de scurgere ≤10⁻³ Pa·cm³/s
- Interval extins de temperatură: -65°C până la +150°C capacitate operațională
- Rezistență la vibrații: Conformitate cu metoda MIL-STD-202G 204D
Caracteristici și avantaje ale produsului
Design militar rusesc de performanță îmbunătățită
P3C48A încorporează îmbunătățiri avansate de design față de releele militare rusești standard, menținând în același timp conformitatea completă cu specificațiile. Acest releu DC de calitate pentru aviație militară are circuite magnetice optimizate și materiale de contact care oferă performanțe care depășesc releele DC standard pentru aviație și releele auto comerciale.
Durabilitate extremă a mediului
Proiectat special pentru medii militare și aerospațiale dure, acest releu rezistă la variații extreme de temperatură, vibrații ridicate, șocuri și condiții de altitudine. Etanșarea ermetică îmbunătățită oferă o protecție superioară în comparație cu releele standard de placă PCB sau cu releele de semnal PCB industriale.
Comutare de mare viteză pentru aplicații moderne
Cu timpi de operare și eliberare sub 4 ms, P3C48A îndeplinește cerințele sistemelor moderne de avionică digitală și de control. Această capacitate de răspuns rapid îl face potrivit pentru aplicații care necesită sincronizare de precizie, comparabil cu releele bliț specializate, dar cu durabilitate de grad militar.
Îmbunătățirea performanței electronice YUMU
Procesul nostru de fabricație încorporează controale moderne de calitate și progrese în știința materialelor, menținând în același timp conformitatea autentică cu specificațiile rusești. Această abordare, dezvoltată prin expertiza noastră cu relee electromagnetice militare și relee magnetice de blocare etanșate , asigură o fiabilitate care depășește adesea specificațiile originale.
Scenarii de aplicare
Sisteme Aerospațiale Militare Avansate
- Avionica aeronavelor de ultimă generație: sisteme digitale de control al zborului și misiuni
- Sisteme aeriene fără pilot: controlul dronei de înaltă performanță și gestionarea sarcinii utile
- Integrarea sistemelor de arme: sisteme avansate de țintire și control al focului
- Echipamente de război electronic: sisteme de blocare și contramăsuri
Infrastructura critică de apărare
- Centre de comandă mobile: sisteme de comunicare și control cu implementare rapidă
- Supraveghere și recunoaștere: controlul puterii sistemului de imagistică și senzor de ultimă generație
- Sisteme de apărare antirachetă: controlul lansării și comutarea sistemului de ghidare
- Electronica pentru vehicule militare: sisteme avansate de control al vehiculelor blindate
Aplicații industriale de înaltă fiabilitate
- Protecția infrastructurii energetice: controlul și protecția rețelei electrice critice
- Siguranța automatizării industriale: sisteme de control cu grad de siguranță pentru medii periculoase
- Suport medical de viață: echipament spitalicesc care necesită funcționare tolerantă la erori
- Sisteme de siguranță în transport: semnalizare feroviară și sprijin la sol pentru aeronave
Ghid de instalare și integrare
Procedura optimă de instalare
- Verificarea compatibilității sistemului: Confirmați că specificația P3C48A.PC4.590.201 corespunde cerințelor
- Pregătirea mediului: Asigurați-vă că mediul de instalare îndeplinește standardele de echipamente militare
- Protocol de protecție ESD: implementați o protecție completă împotriva descărcărilor electrostatice
- Pregătirea suprafeței de montare: Pregătiți suprafața de montare conform standardelor militare de instalare
- Instalare de precizie: Montați releul utilizând unelte de cuplu calibrate conform specificațiilor
- Integritatea conexiunii: Verificați toate conexiunile față de diagramele de cablare originale
- Testarea integrării sistemului: Efectuați teste funcționale și de integrare complete
- Validarea performanței: validați funcționarea în întreaga gamă de mediu
Recomandări de optimizare a performanței
- Implementați absorbția termică adecvată pentru aplicații cu ciclu de lucru înalt
- Utilizați conectori și cabluri de calitate militară pentru performanțe optime
- Urmați documentația tehnică militară rusă pentru echipamente specifice
- Implementați redundanța acolo unde este necesară fiabilitatea critică
- Programați întreținerea preventivă pe baza severității mediului operațional
Propunerea de valoare pentru achiziții
Avantaje strategice pentru achizițiile de apărare
- Performanță îmbunătățită a sistemului: fiabilitate și viteză de comutare îmbunătățite față de componentele standard
- Reducerea costurilor ciclului de viață: Durată de viață extinsă și cerințe reduse de întreținere
- Reducerea riscurilor: Designul de înaltă fiabilitate minimizează riscurile de defecțiune a sistemului
- Securitatea lanțului de aprovizionare: Disponibilitate garantată pentru programele critice de apărare
Beneficii tehnice și operaționale
- Consecvența performanței: funcționare stabilă în condiții de mediu extreme
- Design pentru viitor: compatibilitate atât cu sistemele vechi, cât și cu cele moderne
- Optimizare greutate și spațiu: design aerospațial pentru aplicații sensibile la greutate
- Asistență cuprinzătoare: documentație tehnică completă și asistență tehnică
- Releu DC metal rusesc de aviație militară P3C48A.PC4.590.201 27V
- Releu de înaltă performanță din metal de calitate militară 27V P3C48A
- Releu metalic militar durabil P3C48A pentru medii dure
- Releu DC din metal rusesc pentru uz militar Componenta releu P3C48A 27V militar
- Releu metalic conceput pentru aplicații aviatice și militare
- Releu de aviație cu design metalic de calitate militară
- Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
- Releu de aviație de înaltă calitate pentru întreținerea motorului, trenurilor și avioanelor
Conformitatea specificațiilor și standardele de calitate
P3C48A.PC4.590.201 îndeplinește sau depășește mai multe standarde internaționale și militare:
- Specificații militare ruse originale (Standarde GOST)
- Cerințe de performanță îmbunătățite pentru aplicațiile moderne
- Certificare ISO 9001:2015 Sistem de management al calității
- Testare de mediu conform MIL-STD-810 și RTCA/DO-160
- Etanșare ermetică la standardele aviației militare
- Testare de verificare a performanței 100%.
YUMU Electronics aplică controale de calitate îmbunătățite dezvoltate prin fabricarea releului polarizat JH-2S , a releelor de energie noi și a releelor industriale de putere , asigurând componente care depășesc cerințele militare standard.
Personalizare și configurații specializate
În timp ce P3C48A.PC4.590.201 este disponibil ca element standard de înaltă performanță, oferim personalizare specializată:
- Versiuni cu performanță îmbunătățită: optimizate pentru anumite extreme ale mediului
- Testare specifică aplicației: protocoale de testare personalizate pentru profiluri operaționale unice
- Marcarea programului militar: Identificare specială pentru trasabilitatea programului de apărare
- Pachete de documentație îmbunătățite: date tehnice adaptate pentru cerințe militare specifice
- Suport pentru testarea calificării: Asistență în procesele de calificare militară
Expertiza noastră în inginerie se extinde până la dezvoltarea de soluții personalizate care pun specificațiile rusești cu cerințele moderne de performanță, valorificând experiența din producerea releelor cu stare solidă și a releelor de putere intermediară .
Proces avansat de producție
Metodologia de fabricație de înaltă performanță
Fiecare releu P3C48A este supus unui proces avansat de fabricație conceput pentru fiabilitate maximă:
- Selecție îmbunătățită de materiale: materiale premium care depășesc specificațiile originale
- Fabricarea de componente de precizie: procese avansate de prelucrare și formare
- Asamblare în mediu controlat: ansamblu cameră curată cu control îmbunătățit al contaminării
- Sigilare ermetică avansată: procese de etanșare cu verificare îmbunătățită a calității
- Testare cuprinzătoare de performanță: testare extinsă dincolo de cerințele standard
- Verificare îmbunătățită a calității: etape multiple de inspecție cu control statistic
Asigurarea calității pentru aplicații de înaltă fiabilitate
- Control statistic al procesului cu monitorizare în timp real
- Trasabilitate și certificare îmbunătățite ale materialelor
- Testare extinsă de mediu pentru validarea condițiilor dure
- Verificarea performanței pe întregul pachet operațional
- Îmbunătățirea continuă pe baza datelor de performanță pe teren
- Implementarea cerințelor de calitate specifice clientului
Întrebări frecvente
Ce face ca P3C48A să fie „înaltă performanță” în comparație cu releele standard rusești?
P3C48A încorporează îmbunătățiri de design, inclusiv circuite magnetice îmbunătățite, materiale de contact premium și tehnologie de etanșare îmbunătățită, care oferă performanțe superioare de comutare, durată de viață mai lungă și rezistență mai bună a mediului în comparație cu releele militare rusești standard.
Cum se compară acest releu cu modelele de releu Western DPDT 8Pin 27V?
Deși este similar din punct de vedere funcțional cu designul releului Western DPDT 8Pin 27V , P3C48A urmează specificațiile militare rusești specifice, cu caracteristici de performanță îmbunătățite, adaptate pentru medii extreme, făcându-l potrivit pentru aplicații în care componentele standard occidentale pot fi inadecvate.
Ce teste validează afirmațiile de performanță îmbunătățită?
Fiecare lot de producție este supus unor teste extinse, inclusiv teste de viață accelerate, cicluri de temperatură extinse, teste de vibrații îmbunătățite și verificare a performanței pe întregul ansamblu operațional pentru a valida caracteristicile de performanță îmbunătățite.
Acest releu poate fi utilizat în sistemele fără pilot de ultimă generație?
Da, combinația P3C48A de greutate redusă (sub 3 g), comutare de mare viteză și durabilitate extremă a mediului îl face ideal pentru aplicații avansate de UAV și drone care necesită performanțe fiabile în condiții dificile.
Ce suport este disponibil pentru integrarea în noile proiecte de sistem?
Echipa noastră de ingineri oferă asistență tehnică cuprinzătoare, inclusiv îndrumări pentru aplicații, modelare de performanță și testare personalizată pentru a asigura integrarea optimă în noile proiecte de sisteme care necesită soluții de comutare militare de înaltă performanță.
