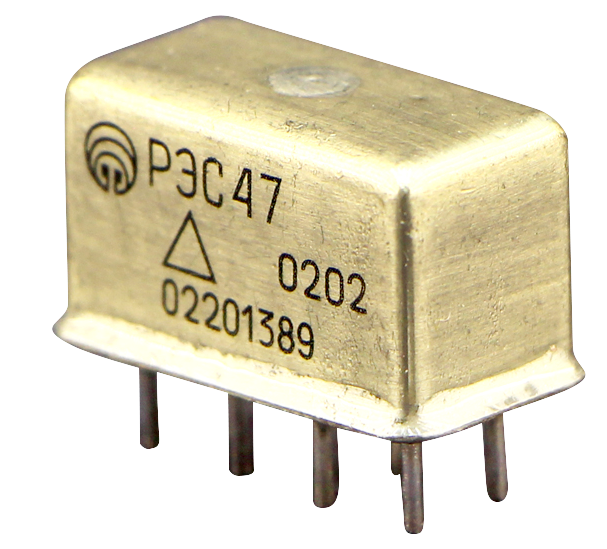

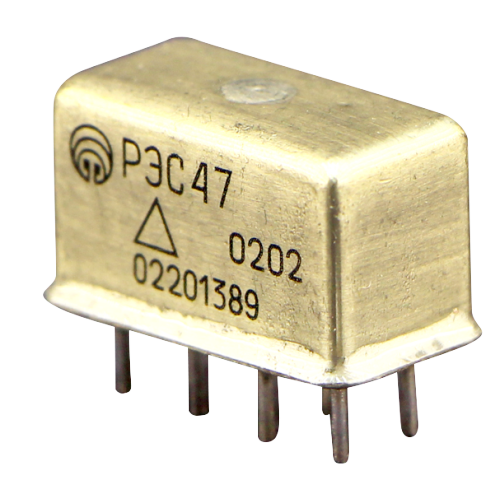

Releu de înaltă performanță din metal de aviație 27V P3C47 pentru placă PCB pentru dronă
Prezentare generală a produsului
P3C47 27V este un releu metalic DC specializat pentru aviație, conceput special pentru aplicații cu sisteme aeriene fără pilot (UAS/dronă) care necesită fiabilitate militară. Fiind un releu de etanșare metalic din seria rusă P3C, această componentă combină compatibilitatea designului tradițional cu excelența modernă în producție. Proiectat pentru integrarea directă ca un releu de placă PCB , oferă comutare robustă pentru distribuția energiei dronei, controlul sarcinii utile și sistemele de zbor în care greutatea, fiabilitatea și rezistența la mediu sunt factori critici.
Caracteristici și avantaje ale produsului
Proiectat special pentru integrarea cu drone și PCB aerospațial, P3C47 oferă avantaje distincte față de alternativele comerciale și soluțiile specializate de releu de blocare a aviației :
- Design PCB optimizat pentru drone: amprenta și configurația pinului special concepută pentru un aspect eficient al PCB-ului în electronica compactă a dronei.
- Protecția mediului de grad militar: construcția metalică etanșată ermetic protejează împotriva umezelii, prafului și contaminanților întâlniți în operațiunile cu drone în aer liber și la altitudine mare.
- Reziliență la vibrații și șocuri: Proiectat pentru a rezista profilurilor de vibrații specifice ale platformelor de drone cu aripi fixe și cu mai multe rotoare.
- Construcție optimizată pentru greutate: La sub 3 grame, minimizează impactul asupra capacității de încărcare utilă a dronei și a performanței zborului.
- Comutare de mare viteză: Timpii rapidi de acțiune/eliberare (≤4 ms) permit controlul precis al sistemelor de drone și al sarcinilor utile.
- Capacitate de încărcare dublă: se ocupă atât de comutarea alimentării (1A la 28V DC) cât și a circuitelor de semnal sensibile (10-50µA la 10-50mV) în cadrul sistemelor de drone.
- Eficiență termică: consumul scăzut de energie a bobinei (0,3-0,43 W) reduce generarea de căldură în compartimentele electronice închise ale dronei.
Acest releu completează portofoliul cuprinzător de componente de drone YM, care include soluții specializate de releu solid pentru drone și alte produse de releu electromagnetic .
Specificatii tehnice
Parametri completi de performanță pentru integrarea și calificarea sistemului de drone:
Specificații electrice
- Tensiune nominală a bobinei: 27V DC (Standard pentru sisteme de drone militare/aviație)
- Configurare contact: Compatibil cu configurațiile standard din seria P3C
- Evaluarea contactului:
- Comutarea puterii: 1A la 28V DC (minimum 100.000 de cicluri)
- Nivelul semnalului: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistenta de contact:
- Inițial: ≤ 50 mΩ
- Testarea după viață: ≤ 200 mΩ
Caracteristici de performanță
- Viteza de comutare:
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Durată de viață: minim 100.000 de cicluri la sarcina nominală
- Rezistenta dielectrica:
- Condiții normale: 500 Vr.ms, 50 Hz
- Altitudine mare/presiune joasă: 250 Vr.ms, 50 Hz
- Rezistență de izolație: > 500 MΩ (măsurare inițială)
Specificații fizice și de mediu
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Interval de temperatură de funcționare: -40°C până la +85°C (interval extins disponibil)
- Tip pachet: carcasă metalică cu știfturi de montare PCB
Ghid de integrare a sistemului de drone
Urmați acești pași pentru o integrare optimă în designul PCB al dronelor:
- Analiza cerințelor de putere: Calculați necesarul total de putere a sistemului și asigurați-vă că valoarea nominală a releului depășește sarcinile maxime așteptate.
- Optimizarea aspectului PCB: Proiectați PCB cu lățimea de urmărire adecvată pentru curentul nominal și modele adecvate de relief termic.
- Considerații EMI: Implementați împământare și ecranare adecvate pentru a minimiza interferențele electromagnetice în sistemele sensibile de drone.
- Planificarea managementului termic: asigurați un flux adecvat de aer sau o absorbție a căldurii, în special în compartimentele închise pentru drone.
- Atenuarea vibrațiilor: Folosiți montarea adecvată și luați în considerare amortizarea suplimentară a vibrațiilor, dacă este necesar.
- Protocolul de testare a sistemului: Dezvoltați proceduri de testare care simulează condițiile reale de zbor ale dronei.
Scenarii de aplicații pentru drone și UAV
P3C47 este proiectat special pentru aceste funcții critice ale sistemului de drone:
- Comutarea distribuției de energie: rutarea alimentării bateriei principale, activarea/dezactivarea alimentării subsistemului și întreruperea de urgență a alimentării.
- Controlul sarcinii utile: comutarea alimentării camerei/gimbalului, activarea senzorului și implementarea specializată a sarcinii utile.
- Controlul sistemului de zbor: comutare redundantă a sistemului, modificări ale modului de zbor și activare a sistemului de siguranță.
- Sisteme de comunicații: comutarea modulului RF, selectarea antenei și gestionarea puterii sistemului de comunicații.
- Drones militare și industriale: sisteme de supraveghere, mecanisme de livrare și echipamente specializate de inspecție industrială.
- Compatibilitate cu aeronave: Deși este optimizat pentru drone, menține compatibilitatea cu sistemele tradiționale de motor de aeronave și avionice care necesită componente din seria P3C.
Valoare pentru producătorii și integratorii de drone
P3C47 oferă o valoare specifică profesioniștilor din industria dronelor:
- Fiabilitate sporită: construcția de calitate militară reduce defecțiunile în timpul zborului și cerințele de întreținere.
- Economie de greutate: Designul ușor păstrează capacitatea prețioasă de încărcare utilă pentru senzori și echipamente.
- Durabilitatea mediului: Rezistă la variațiile de temperatură, umiditatea și vibrațiile întâlnite în operațiunile cu drone.
- Flexibilitatea designului: designul montat pe PCB facilitează integrarea în electronicele compacte ale dronei.
- Securitatea lanțului de aprovizionare: sursă de producție de încredere pentru componentele critice ale dronei.
- Suport pentru certificare: documentație și date de performanță pentru a sprijini certificările sistemelor de drone.
Certificari si conformitate
P3C47 îndeplinește standardele relevante pentru drone și aplicații aerospațiale:
- Performanță echivalentă cu specificațiile originale ale seriei P3C, cu îmbunătățiri moderne de producție
- Materiale conforme cu directivele de mediu RoHS
- Procese de fabricație potrivite pentru aplicații aerospațiale și de apărare
- Compatibilitate cu cerințele de calificare și testare ale industriei dronelor
- Trasabilitatea și documentația care susține procesele de certificare a sistemului
- Releu militar sigilat cu metal
- Releu rusesc din metal DC pentru aviație militară P3C47
- Releu de înaltă performanță din metal militar 27V P3C47 pentru placa PCB pentru dronă
- Releu metalic DC pentru aviație militară P3C47 cu înaltă performanță
- Releu robust din metal militar 27V P3C47 pentru sisteme de drone
- Releu de aviație pentru dronă, motor de avion
- Motor de aviație de înaltă calitate, tren, avion.
Personalizare pentru aplicații cu drone
YM oferă personalizare specializată pentru cerințele sistemului de drone:
- Variante de tensiune: Tensiuni personalizate ale bobinei care se potrivesc cu arhitecturile specifice ale sistemelor de alimentare ale dronei
- Modificări de configurare a pinului: Aspecte ajustate pentru modele specifice de PCB și constrângeri de spațiu
- Îmbunătățiri ale mediului: etanșare specială pentru dronele rezistente la apă sau pentru mediu extrem
- Opțiuni de greutate redusă: Optimizări ale materialelor și designului pentru o reducere maximă a greutății
- Protocoale de testare: testare personalizată care simulează profiluri și condiții specifice de zbor ale dronei
Producție și asigurare a calității
Procese de fabricație specializate pentru componente de calitate pentru drone:
- Selectarea materialului: Componente selectate pentru un raport optim rezistență-greutate
- Fabricare de precizie: procese automate care asigură consecvența în producția de mare volum
- Asamblare cameră curată: Asamblare în medii controlate pentru a preveni contaminarea
- Sigilarea ermetică: Tehnici avansate de etanșare pentru protecția mediului
- Testare riguroasă: teste electrice, de mediu și de viață care validează adecvarea aplicației dronei
- Inspecție finală: verificare completă a calității înainte de expediere
Avantaje comparative pentru aplicațiile cu drone
P3C47 oferă beneficii specifice față de soluțiile alternative de comutare a dronei:
- vs. Relee PCB standard: Protecție superioară a mediului și rezistență la vibrații în comparație cu releele de placă PCB comerciale
- vs. Relee pentru automobile: Design optimizat pentru greutate, spre deosebire de componentele mai grele pentru Relee pentru automobile
- vs. Relee cu stare solidă: pierderi de conducție mai mici și avantaje de izolare galvanică față de unele soluții cu relee cu stare solidă
- vs. New Energy Relay: Optimizare specifică pentru drone, mai degrabă decât aplicațiile generale New Energy Relay
- Compatibilitate Heritage: Menține compatibilitatea cu modelele existente din seria P3C, oferind în același timp îmbunătățiri moderne
Întrebări frecvente (FAQ)
Î1: P3C47 este conceput special pentru aplicații cu drone?
R: Da, păstrând compatibilitatea cu moștenirea seriei P3C, această variantă a fost optimizată pentru integrarea PCB-ului dronei, având în vedere greutatea, rezistența la vibrații și protecția mediului specifice operațiunilor cu UAV.
Î2: Cum se compară acest releu cu comutatoarele MOSFET pentru distribuția energiei dronei?
R: P3C47 oferă o izolare galvanică reală și pierderi de conducție mai mici la curenți mai mari în comparație cu soluțiile MOSFET. În timp ce MOSFET-urile excelează în comutarea de înaltă frecvență, releele oferă avantaje de fiabilitate și izolare pentru distribuția principală a energiei în drone.
Î3: Poate acest releu să gestioneze nivelurile de vibrație din dronele cu mai multe rotoare?
R: Da, P3C47 este testat și validat în mod specific pentru profilele de vibrații tipice platformelor de drone cu mai multe rotoare și aripi fixe, depășind cerințele pentru releele comerciale standard.
Î4: Care este avantajul utilizării unui releu de calitate militară în dronele comerciale?
R: Construcția de calitate militară oferă fiabilitate sporită, rezistență la mediu și longevitate - factori critici pentru dronele comerciale utilizate în aplicații solicitante, cum ar fi inspecția industrială, livrarea sau misiunile de supraveghere extinse.
Î5: Oferiți asistență tehnică pentru integrarea sistemului de drone?
R: Da, echipa noastră de ingineri oferă suport pentru aplicații pentru integrarea P3C47 în design-uri specifice de drone, inclusiv recomandări de aranjare PCB și analiza compatibilității sistemului.
Î6: Ce date de testare sunt disponibile pentru condiții specifice dronei?
R: Oferim rapoarte de testare care acoperă profiluri de vibrații, cicluri de temperatură, teste de altitudine și date de viață operaționale relevante pentru condițiile de operare a dronei pentru a vă sprijini procesele de calificare.
