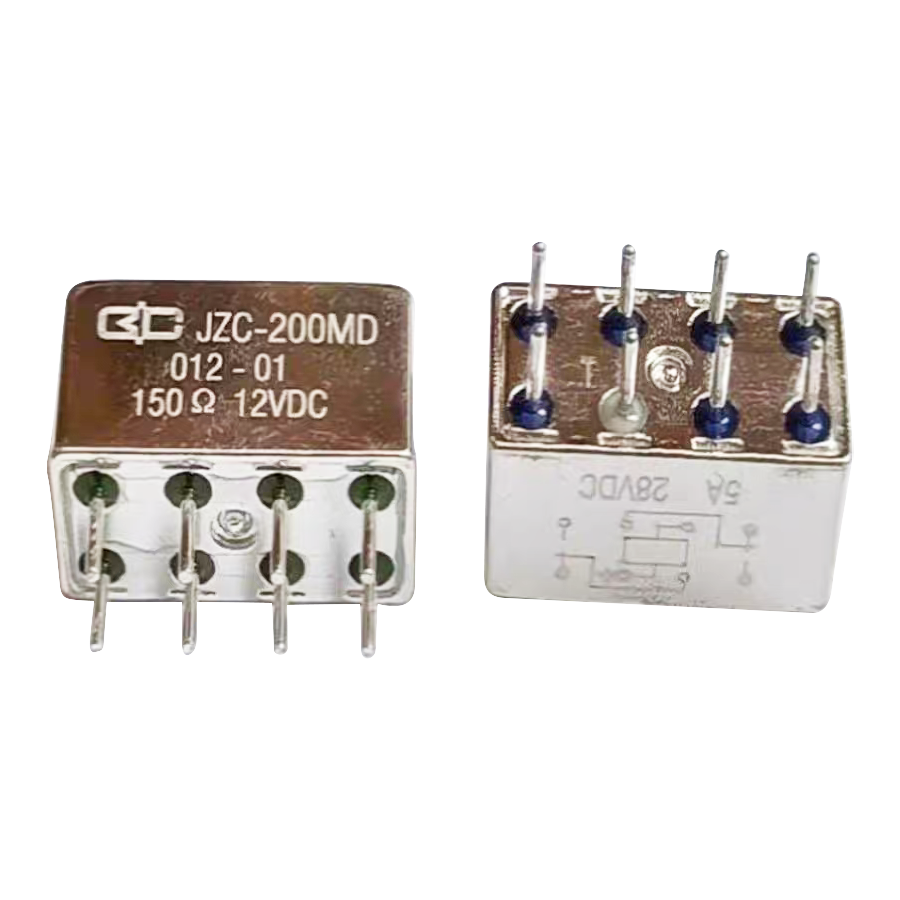

Releu sigilat de calitate militară și aviatică JZC-200MD 27VDC
JZC-200MD 27VDC de la YM este un releu electromagnetic de înaltă fiabilitate, sigilat ermetic metalic, conceput pentru aplicații critice în sectoarele militare, aviatice, aerospațiale și industriale de vârf. Acest releu de etanșare metalic militar este proiectat pentru a oferi performanțe fără compromis în medii extreme, oferind durabilitate excepțională, transmisie stabilă a semnalului și durată lungă de viață pentru aplicațiile de releu de placă PCB în comenzile motoarelor, sistemele de trenuri, întreținerea avioanelor și PCB-urile dronei.

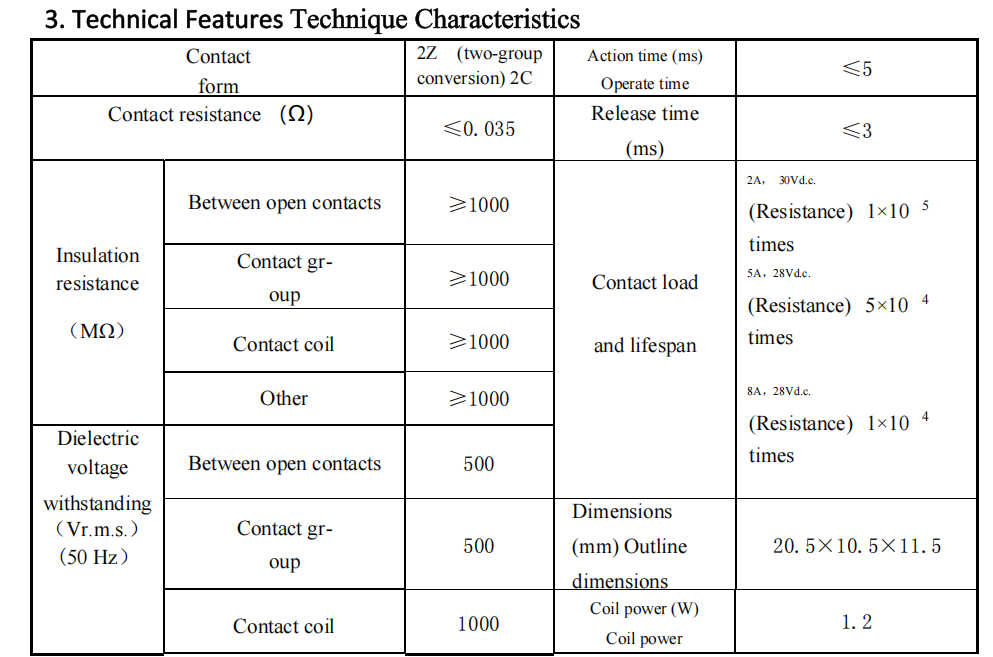

Specificatii tehnice
Parametrii electrici
- Tensiune bobină: 27VDC (Standard). Alte tensiuni (de exemplu, 12VDC, 24VDC) disponibile la cerere.
- Consum de energie bobină: (0,3 ~ 0,43)W.
- Formular de contact: DPDT (Double Pole Double Throw).
- Contact Load & Life:
- Sarcină rezistivă: 1A, 28V DC, ≥ 1 x 10 5 operațiuni.
- Încărcare la nivel scăzut: (10~50)μA, (10~50)mV, ≥ 1 x 10 5 operațiuni.
- Rezistenta de contact:
- Valoarea inițială: ≤ 50mΩ.
- După testul de anduranță: ≤ 200mΩ.
Performanță și parametri de mediu
- Parametri de timp:
- Timp de operare: ≤ 4 ms.
- Timp de eliberare: ≤ 4 ms.
- Lățimea impulsului de stimulare: (10~50) ms.
- Rezistenta dielectrica:
- La presiunea atmosferică normală: 500Vr.ms, 50Hz.
- La presiune joasă: 250 Vr.ms, 50 Hz.
- Rezistenta de izolare:
- La presiunea atmosferică normală: > 500MΩ.
- După testul de viață la nivel înalt: > 50MΩ.
- Greutate: < 3g.
- Etanșare ermetică (etanșeitate): Rata de scurgere ≤ 1,0 x 10 -3 Pa·cm³/s.
Caracteristici și avantaje cheie
- Etanșare ermetică de calitate militară: etanșarea completă cu sudură din metal asigură o protecție completă împotriva prafului, umidității, stropii de sare și a altor gaze corozive, garantând o funcționare stabilă în medii dure. Acest lucru îl face un releu metalic militar ideal.
- Fiabilitate ridicată și durată lungă de viață: inginerie de precizie și materiale premium oferă peste 100.000 de cicluri de comutare fiabile, chiar și sub sarcini de nivel scăzut sau rezistive, minimizând costurile de întreținere și înlocuire.
- Performanță extremă a mediului: Proiectat pentru a rezista la intervale largi de temperatură, vibrații, șocuri și presiune scăzută, îndeplinind cerințele riguroase ale releului DC pentru aviație și aplicațiilor militare.
- Comutare ultra-rapidă: Cu timpi de operare/eliberare ≤4ms, asigură un control rapid și precis în circuitele critice, potrivit pentru comutarea semnalelor de mare viteză.
- Design ușor și compact: Cântărind mai puțin de 3 grame, este perfect pentru aplicații sensibile la greutate, cum ar fi drone, electronice de aviație și echipamente militare portabile, fără a compromite performanța.
- Izolație electrică excelentă: rezistența dielectrică ridicată și rezistența de izolație previn scurgerile și diafonia, asigurând integritatea semnalului și siguranța sistemului.
Cum se integrează releul JZC-200MD

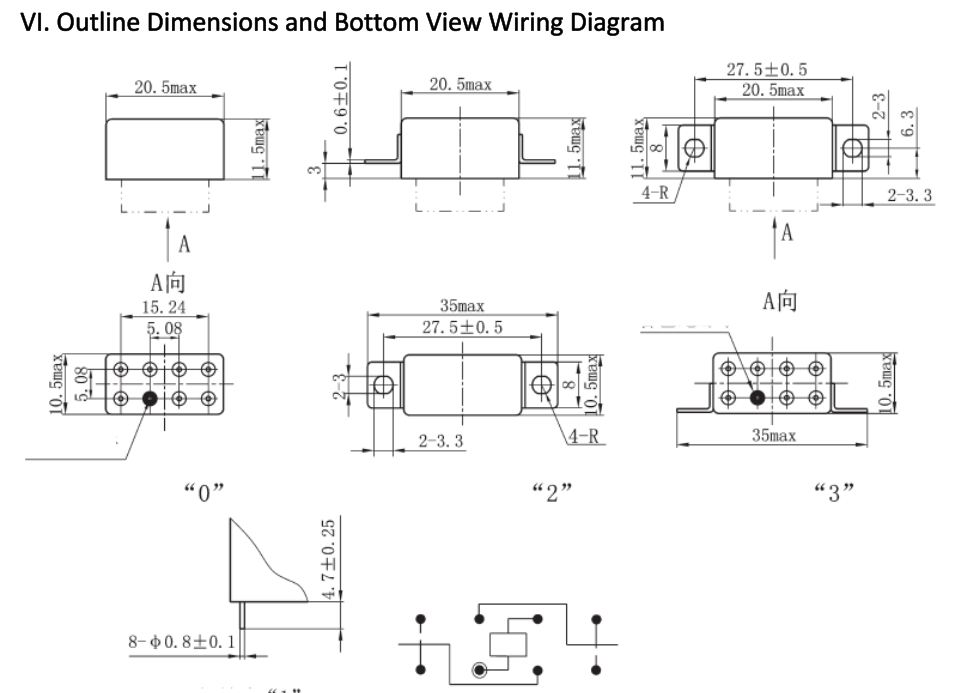

- Revizuirea designului circuitului: Verificați dacă aspectul PCB-ului dvs. se potrivește cu amprenta DPDT cu 8 pini a releului și oferă spațiul necesar pentru carcasa metalică.
- Conducerea bobinei: Asigurați-vă că circuitul driverului poate furniza o tensiune stabilă de 27VDC (sau tensiunea bobinei specificată) cu un curent suficient. Se recomandă o diodă flyback peste bobină pentru a suprima vârfurile de tensiune.
- Lipire: Folosiți tehnici adecvate de reflux sau lipire manuală, potrivite pentru componentele montate pe PCB. Evitați căldura excesivă pentru a preveni deteriorarea etanșării interne.
- Testare: înainte de implementarea completă, efectuați teste funcționale atât în condiții de sarcină la nivel scăzut, cât și în condiții de sarcină nominală pentru a verifica performanța comutării și integritatea contactului.
- Etanșare de mediu (dacă este cazul): În timp ce releul în sine este sigilat, asigurați-vă că ansamblul din jur de pe PCB este protejat corespunzător dacă este utilizat în medii extreme.
Scenarii de aplicare
JZC-200MD este o soluție versatilă de releu de putere industrial și releu de semnal PCB pentru sisteme critice:
- Aviație și aerospațial: unități de control al motorului (ECU), sisteme de control al zborului, echipamente de navigație și distribuție de energie la bord în avioane și sateliți. O componentă de bază ca alternativă a releului de blocare a aviației pentru funcții specifice.
- Militar și apărare: sisteme de comunicații, echipamente radar, sisteme de control al armelor și electronice pentru vehicule militare, unde fiabilitatea este primordială.
- Vehicule aeriene fără pilot (drone): managementul energiei, controlul cardanului și activarea sarcinii utile în dronele comerciale și militare.
- Transport: Sisteme de control și semnalizare în locomotive feroviare (tren), electronice maritime și aplicații auto specializate ( Releu auto pentru vehicule de ultimă generație/comerciale).
- Automatizare industrială de vârf: circuite de control de precizie, sisteme de blocare de siguranță și echipamente de testare și măsurare care necesită comutare fără defecte.
- New Energy: Poate fi adaptat pentru circuitele auxiliare de control în aplicațiile New Energy Relay , cum ar fi sistemele de management al bateriei (BMS) și infrastructura de încărcare.
