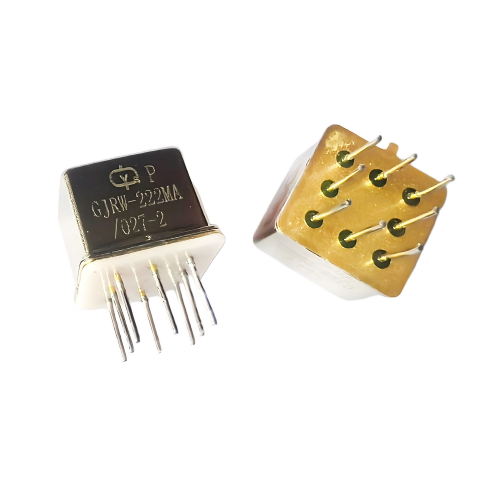

Releu DC sigilat cu metal pentru aviație militară GJRW-222MA TO-5 27V
Prezentare generală a produsului
GJRW-222MA TO-5 27V este un releu DC sigilat cu metal pentru aviație militară, proiectat cu precizie, conceput pentru cele mai solicitante aplicații aerospațiale și de apărare. Această componentă de înaltă fiabilitate prezintă un pachet metalic TO-5 închis ermetic, care oferă o protecție excepțională a mediului, menținând în același timp performanța critică în condiții extreme. Ca parte a seriei noastre de relee de etanșare metalice militare , oferă comutare fiabilă pentru sistemele de control al motoarelor aeronavei , avionica dronei, comunicațiile militare și alte circuite critice pentru misiune în care defecțiunea componentelor este inacceptabilă.
Caracteristici și avantaje ale produsului
Acest releu reprezintă vârful tehnologiei de comutare de calitate militară, oferind avantaje distincte față de alternativele comerciale, cum ar fi releele standard pentru plăci PCB sau releele auto :
- Tehnologie avansată de etanșare ermetică: metalul sudat cu laser oferă protecție completă împotriva umidității, prafului, stropii de sare și a altor contaminanți, asigurând o funcționare fiabilă de la nivelul mării până la medii de mare altitudine.
- Durabilitate de calitate militară: Proiectat pentru a rezista la vibrații extreme (până la 30G), șocuri mecanice și intervale largi de temperatură de la -65°C la +125°C, respectând standarde operaționale militare riguroase.
- Performanță de comutare de mare viteză: timpul de acțiune rapid (≤4ms) și timpul de eliberare (≤4ms) asigură un control rapid al circuitului pentru aplicații aerospațiale și de apărare critice în timp.
- Design de contact cu dublă funcție: Capabil să gestioneze atât sarcinile de putere standard (1A la 28V DC) cât și circuitele sensibile de semnal de nivel scăzut (10-50µA la 10-50mV), oferind o versatilitate excepțională.
- Eficiență energetică optimizată: consumul scăzut de energie al bobinei (0,3-0,43 W) reduce generarea de căldură și minimizează sarcina sistemului de alimentare în echipamentele militare și aerospațiale portabile.
- Pachetul compact TO-5: Amprenta standard TO-5 cu greutate sub 3 grame oferă un design care economisește spațiu pentru avionica modernă și electronică militară, unde greutatea și spațiul sunt constrângeri critice.
Construit cu aceeași inginerie de precizie ca și seria noastră de relee polarizate JH-2S și relee de blocare magnetice etanșate , GJRW-222MA menține consistența în portofoliul de produse de înaltă fiabilitate YM.
Specificatii tehnice
Parametri completi de performanță pentru evaluarea ingineriei și integrarea sistemului:
Specificații electrice
- Tensiune nominală a bobinei: 27V DC (tensiune standard militară/aviație)
- Configurație contact: SPST-NO (Single Pole Single Throw Normal Open)
- Evaluarea contactului:
- Sarcina rezistivă standard: 1A la 28V DC
- Încărcare de semnal de nivel scăzut: 10-50 µA la 10-50 mV
- Consum de energie bobină: 0,3W până la 0,43W
- Rezistența de contact inițială: ≤ 50 mΩ
- Rezistența de contact după testul de viață: ≤ 200 mΩ
- Rezistență de izolație: > 500 MΩ (condiții atmosferice inițiale, normale)
Caracteristici de performanță
- Durată de viață: minim 100.000 de cicluri la sarcina rezistivă nominală
- Timp de acțiune: ≤ 4 milisecunde
- Timp de eliberare: ≤ 4 milisecunde
- Lățimea impulsului de stimulare: 10 până la 50 milisecunde
- Rezistenta dielectrica:
- Atmosferă normală: 500 Vr.ms, 50 Hz
- Condiții de joasă presiune: 250 Vr.ms, 50 Hz
Specificații fizice și de mediu
- Tip pachet: TO-5 cutie metalica
- Performanță de etanșare: Rata de scurgere ≤ 1,0 × 10⁻³ Pa·cm³/s
- Greutate: < 3 grame
- Interval de temperatură de funcționare: -65°C până la +125°C (grad militar standard)
Ghid de implementare și instalare
Pentru performanțe optime în sistemele militare și aerospațiale, urmați acești pași de implementare:
- Verificarea compatibilității sistemului: Verificați că specificațiile releului corespund cerințelor aplicației dvs., inclusiv tensiunea, curentul și condițiile de mediu.
- Design PCB: Proiectați PCB cu o geometrie adecvată a tamponului pentru pachetul TO-5 și mențineți spațiul liber adecvat pentru aplicațiile de înaltă tensiune.
- Protecția circuitului de antrenare a bobinei: Implementați o protecție adecvată împotriva contracarării (diodă sau TVS) pentru a suprima vârfurile de tensiune de la bobina inductivă.
- Planificarea managementului termic: Asigurați un flux de aer adecvat sau o absorbție a căldurii atunci când funcționează în apropierea curentului nominal maxim la temperaturi ambientale ridicate.
- Precauții la manipulare: Folosiți protecție ESD în timpul manipulării și asamblarii pentru a preveni deteriorarea componentelor interne sensibile.
- Testarea finală a sistemului: testați funcționarea releului în condiții de operare simulate înainte de implementarea finală a sistemului.
Scenarii de aplicare
GJRW-222MA este proiectat special pentru aplicații în care fiabilitatea afectează direct succesul misiunii și siguranța operațională:
- Sisteme de control al zborului aerospațial: interfețe de control al zborului aeronavelor și elicopterelor, comutarea sistemului de navigație și instrumentația din cabina de pilotaj.
- Sisteme de drone militare (UAV/UAS): module de distribuție a energiei, activare a sarcinii utile (senzori, camere, contramăsuri) și comenzi ale sistemului de comunicații.
- Echipamente de comunicații pentru apărare: sisteme de comunicații criptate, interfețe radar și echipamente de război electronic.
- Vehicule militare terestre: sisteme electronice pentru vehicule blindate, comenzi de lansare a rachetelor și echipament mobil pentru postul de comandă.
- Industrial de înaltă fiabilitate: Deși este diferit de seria noastră de relee de putere industriale , GJRW-222MA poate fi specificat pentru aplicații industriale în medii extreme, inclusiv sisteme de petrol și gaze, minerit și monitorizare la distanță.
- Releu militar sigilat cu metal
- Releu DC sigilat cu metal pentru aviație militară GJRW-222MA TO-5 27V
- GJRW 222MA 27V Releu militar DC de înaltă performanță
- Releu sigilat GJRW-222MA TO-5 27V Releu militar durabil
- Releu metalic pentru aviație militară de precizie GJRW-222MA 27V
- Releu de aviație pentru dronă, motor de avion
- Releu de aviație de înaltă calitate pentru motor, tren, avion.
- GJRW-222MA TO-5 27V
O propunere de valoare
GJRW-222MA oferă o valoare semnificativă echipelor de achiziții militare și aerospațiale:
- Fiabilitate îmbunătățită a sistemului: Reduce defecțiunile sistemului și cerințele de întreținere prin construcție dovedită de calitate militară.
- Costuri reduse ale ciclului de viață: Durata de viață extinsă și ratele de eșec reduse reduc costul total de proprietate pe durata ciclului de viață al sistemului.
- Pregătire îmbunătățită pentru misiune: Performanța constantă în condiții extreme asigură disponibilitatea echipamentului atunci când este cel mai necesar.
- Proces de calificare simplificat: Precalificarea la standardele militare reduce timpul și costurile pentru certificarea sistemului.
- Optimizarea greutății și a spațiului: pachetul compact TO-5 permite proiectarea mai eficientă a sistemului în aplicații cu spațiu limitat.
Certificari si conformitate
GJRW-222MA este proiectat și fabricat pentru a îndeplini standardele internaționale riguroase militare și aerospațiale:
- Performanță compatibilă cu secțiunile relevante din MIL-PRF-6106 pentru relee electromagnetice de fiabilitate stabilită
- Testare de mediu conform metodelor MIL-STD-810 pentru vibrații, șocuri și temperaturi extreme
- Materiale și procese conforme cu directivele de mediu RoHS și REACH
- Fabricat sub sisteme de management al calității potrivite pentru aplicații aerospațiale și de apărare
Opțiuni de personalizare
YM oferă capabilități complete de personalizare pentru platforma GJRW-222MA pentru a îndeplini cerințele specifice ale programului:
- Variante de tensiune: Tensiuni personalizate ale bobinei adaptate cerințelor specifice ale sistemului
- Configurații speciale ale pinului: materiale de plumb modificate, placare sau formare pentru cerințe specifice de interfață
- Testare și screening îmbunătățite: screening suplimentar, inclusiv ardere, ciclu termic sau testare accelerată de viață
- Marcare specială și trasabilitate: numerotarea pieselor personalizată, codificarea datei și documentația îmbunătățită de trasabilitate
- Îmbunătățiri ale performanței de mediu: etanșare sau tratamente speciale ale materialelor pentru provocări specifice de mediu
Procesul de producție și asigurarea calității
Fiecare releu GJRW-222MA este supus unui proces de fabricație riguros și controlat:
- Calificarea materialelor: Toate materialele provin de la furnizori calificați, cu trasabilitate completă și certificare militară
- Fabricare de componente de precizie: Componente critice fabricate la toleranțe strânse folosind procese automate
- Asamblare în mediu controlat: Asamblare efectuată în condiții de cameră curată pentru a preveni contaminarea
- Etanșare ermetică cu laser: sudarea automată cu laser în atmosferă inertă realizează ratele de scurgere specificate
- Testare cuprinzătoare: teste electrice 100% plus teste de mediu și de viață pe loturi de probă
- Verificarea finală a calității: inspecție vizuală, verificare electrică finală și ambalare adecvată în condiții de siguranță ESD
Întrebări frecvente (FAQ)
Î1: Care este diferența dintre TO-5 și alte pachete de relee pentru aplicații militare?
R: Pachetul TO-5 oferă o capacitate superioară de etanșare ermetică în comparație cu ambalajele din plastic, oferind o mai bună protecție a mediului. Are, de asemenea, caracteristici termice excelente și este o amprentă standard în electronica militară și aerospațială, făcându-l compatibil cu modelele existente.
Î2: Poate fi utilizat GJRW-222MA în aplicații spațiale?
R: În timp ce releul are performanțe excelente la altitudine mare, aplicațiile spațiale necesită ecranare suplimentară pentru degazare și toleranță la radiații. Oferim variante calificate pentru spațiu, cu teste îmbunătățite - vă rugăm să consultați echipa noastră tehnică pentru cerințele specifice de calificare a spațiului.
Î3: Cum se compară acest releu cu tehnologia Solid State Relay pentru uz militar?
R: GJRW-222MA oferă avantaje în aplicațiile cu curent ridicat, cu pierderi de conducție mai mici, izolare galvanică reală și rezistență inerentă la interferența electromagnetică. Releele cu stare solidă excelează în comutarea de mare viteză și durată lungă de viață pentru aplicații de ciclism frecvente. Alegerea optimă depinde de cerințele specifice aplicației.
Î4: Care este timpul obișnuit de livrare pentru cantitățile de calitate militară?
R: Producția standard de calitate militară necesită de obicei 12-18 săptămâni pentru comenzile inițiale, în funcție de cantitate și de cerințele specifice de testare. Configurațiile personalizate pot necesita timp suplimentar de calificare.
Î5: Oferiți date de fiabilitate și suport pentru analiza defecțiunilor?
R: Da, oferim date cuprinzătoare de fiabilitate, inclusiv calcule MTBF conform standardelor militare și sprijinim analiza defecțiunilor pentru clienții militari și aerospațiali calificați.
