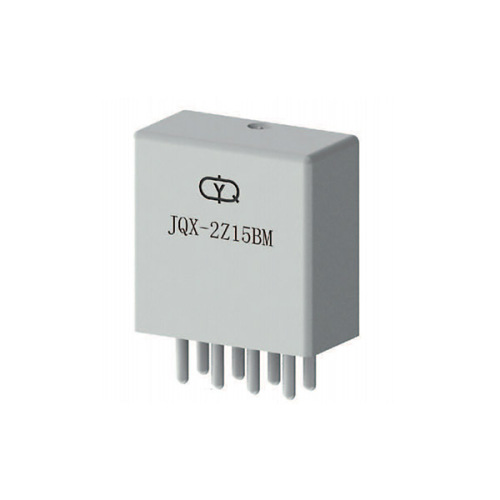

Relee de grad militar cu rating de timp JQX-2Z15BM

Prezentare generală a produsului

JQX-2Z15BM este un releu de etanșare metalic militar de înaltă performanță, proiectat pentru compatibilitate dublă cu etanșare îmbunătățită a mediului de 4,4 KPa. Acest releu DC premium pentru aviație servește ca înlocuitor direct cu funcție de adaptare pentru ambele componente din seria DEUTSCH E215 și LEACH M300(H), oferind fiabilitate superioară și logistică simplificată pentru operatorii cu flote mixte. Fiind un releu electromagnetic militar de precizie cu control al temporizării integrat, oferă o capacitate de comutare de 6A la 28VDC pentru aplicații aerospațiale solicitante. Fabricat de YM cu peste 18 ani de expertiză specializată, acest releu DPDT 8Pin 27V combină construcția robustă cu funcționalitatea avansată de sincronizare pentru controlul zborului critic și sistemele de distribuție a energiei.

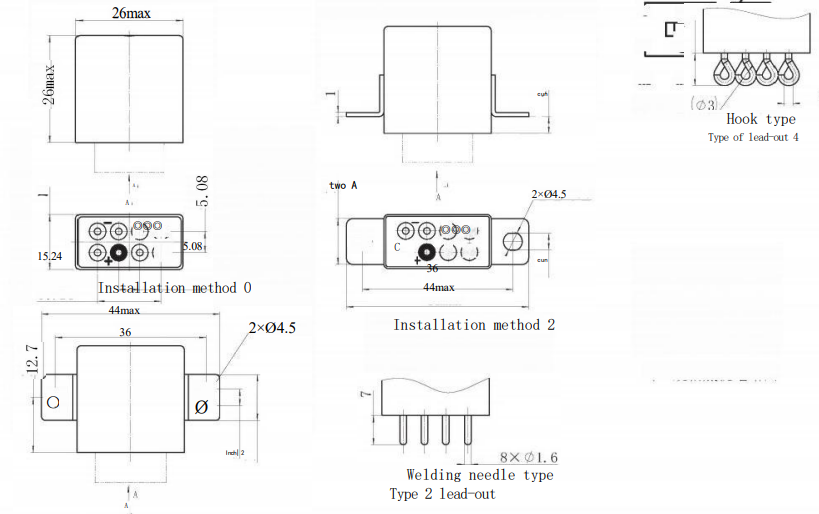

Imagini de produs

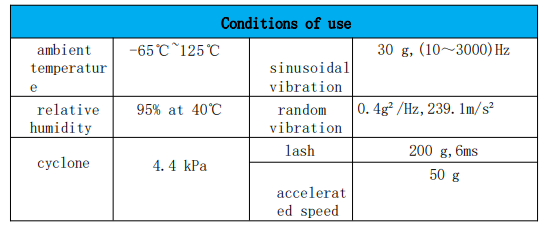

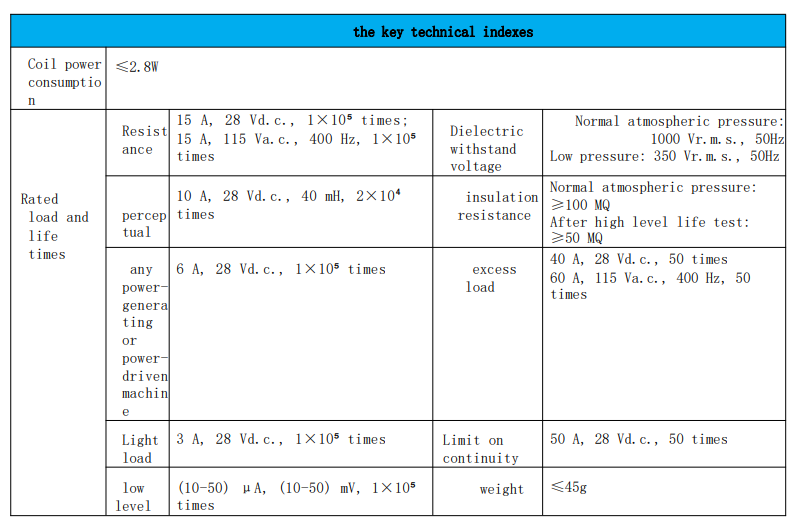

Specificatii tehnice

• Configurație contact: DPDT (Double Pole Double Throw)
• Tensiune nominală a bobinei: 27VDC Standard
• Evaluare contact: 6A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic) cu control de sincronizare
• Interval de sincronizare: temporizare reglabilă de operare/eliberare (gamă 10-50 ms)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g
• Performanță de etanșare: presiune nominală de 4,4 KPa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuire dublă pentru: seria DEUTSCH E215 ȘI seria LEACH M300(H).

Caracteristici și avantaje cheie

1. Etanșare ecologică îmbunătățită: Presiunea superioară de 4,4 KPa asigură o funcționare fiabilă la altitudini mai mari și în medii aerospațiale solicitante.
2. Compatibilitate cu seria duală: un singur releu înlocuiește atât seria DEUTSCH E215, cât și seria LEACH M300(H), reducând semnificativ complexitatea stocurilor pentru operațiunile cu flote mixte.
3. Capacitate de curent ridicat: capacitatea de comutare de 6A acceptă aplicații de distribuție moderată a energiei fără a necesita contactori mai mari.
4. Control de sincronizare integrat: sincronizarea programabilă de 10-50 ms permite o secvențiere precisă pentru aplicații complexe de control.
5. Durabilitate de calitate militară: construcția din oțel inoxidabil SUS304/316 rezistă la condiții extreme de mediu și la stres mecanic.
6. Design optimizat al releului plăcii PCB : Proiectat pentru performanță termică fiabilă și integritate a îmbinărilor de lipit în aplicații cu curent ridicat.
7. Releu militar sigilat cu metal JQX-2Z15BM
8. Relee de grad militar cu rating de timp JQX-2Z15BM
9. Releu de calitate militară JQX-2Z15BM Înlocuiește marca LEACH M300(H)
10. Releu de aviație militară 4.4KPa JQX-2Z15BM Înlocuiește DEUTSCH E215
11. Releu de aviație cu rating de timp JQX 2Z15BM 6A 28 Vdc
12. Releu metalic conceput pentru aplicații aviatice și militare
13. Releu de aviație cu design metalic de calitate militară
14. Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
15. Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Scenarii de aplicare

Acest releu metalic militar versatil este conceput pentru diverse aplicații aerospațiale:

• Distribuția energiei aeronavelor: comutare magistrală secundară, control al puterii echipamentelor și sisteme de gestionare a sarcinii
• Sisteme de control al zborului: acționarea suprafeței de control, interfețele pilot automat și comutarea modului de zbor
• Electronică pentru vehicule militare: comenzi ale sistemului de comunicații, interfețe cu senzori și comutare a echipamentelor auxiliare
• Sisteme de control al dronei: secvențierea controlului motorului, activarea sarcinii utile și interfețele sistemului autonom
• Echipamente de sprijin la sol: Testați controalele sistemului, interfețele echipamentelor de întreținere și unitățile de condiționare a energiei
• Întreținere pentru flote mixte: înlocuire directă în sistemele care utilizează componente DEUTSCH E215 sau LEACH M300(H)

Etape de instalare și integrare

1. Identificarea sistemului: Determinați dacă înlocuiți componente DEUTSCH E215 sau LEACH M300(H).
2. Configurare sincronizare: setați timpul necesar de funcționare/eliberare pe baza cerințelor de secvențiere a aplicației.
3. Verificarea capacității curente: Confirmați că circuitele existente acceptă funcționarea 6A dacă faceți upgrade de la componente cu valori mai mici.
4. Verificare compatibilitate PCB: Verificați că amprenta se potrivește cu aspectul sistemului țintă (compatibil atât cu E215, cât și M300(H).
5. Îndepărtarea componentelor: Deslipiți cu atenție releul existent utilizând echipamente adecvate cu temperatură controlată.
6. Evaluarea managementului termic: Asigurați o disipare adecvată a căldurii pentru funcționarea continuă de 6A.
7. Instalare de precizie: Aliniați JQX-2Z15BM cu orientarea corectă a pinului, care se potrivește cu componenta originală.
8. Verificarea performanței: Timpul de testare și performanța de transport de curent în condiții de operare simulate.

Propunerea de valoare pentru achiziții

• Consolidarea inventarului: o singură componentă acceptă două sisteme vechi, reducând stocul de piese de schimb cu până la 50%.
• Costuri reduse de calificare: Compatibilitatea duală minimizează cerințele de testare și aprobare pentru operatorii care întrețin echipamente mixte.
• Performanță îmbunătățită la altitudine: etanșarea de 4,4 KPa oferă o fiabilitate superioară la altitudine mare, comparativ cu componentele standard de 2,5 KPa.
• Simplificarea lanțului de aprovizionare: Aprovizionarea consolidată de la un producător de încredere reduce complexitatea achizițiilor și timpii de livrare.
• Reducerea costurilor ciclului de viață: durata de viață extinsă și ratele reduse de eșec reduc costurile totale de proprietate în cadrul operațiunilor cu flote mixte.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Testare de mediu conform standardelor relevante de altitudine aerospațială

Opțiuni de personalizare

Deși este optimizat pentru compatibilitate duală, YM oferă personalizare completă:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Intervalele de sincronizare personalizate și caracteristici pentru aplicații specializate de secvențiere
• Evaluări curente modificate sau configurații de contact
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Testare și screening speciale pentru condiții de mediu extreme
• Pachete de documentație cu etichetare privată și flote mixte

Experiența noastră în producție se întinde pe tehnologiile Releu auto , Releu industrial de putere și Releu de semnal PCB , cu o experiență vastă în deservirea piețelor aerospațiale și de apărare globale.

Procesul de asigurare a calității

Fiecare JQX-2Z15BM este supus unei verificări riguroase a calității în 7 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie a componentelor cu monitorizare automată SPC
3. Calibrarea circuitului de sincronizare și verificarea performanței
4. Ansamblu de contact cu curent ridicat cu materiale optimizate pentru funcționare de 6A
5. Etanșare ermetică cu testare la presiune de 4,4 KPa și verificare a ratei de scurgere
6. Testare electrică în condiții de temperatură, altitudine și timp
7. Verificare dublă a compatibilității cu standardele DEUTSCH E215 și LEACH M300(H).
