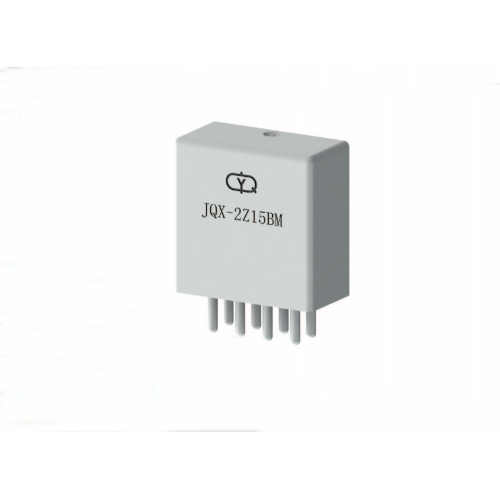

Releu DC metal de forță echilibrată militar JQX-2Z15BM

Prezentare generală a produsului

JQX-2Z15BM este un releu de etanșare metalic militar avansat, cu tehnologie proprie de forță echilibrată pentru rezistență superioară la vibrații. Acest releu DC pentru aviație de precizie servește ca înlocuitor cu dublă compatibilitate pentru componentele din seria LEACH M300(H) și DEUTSCH E215, oferind performanță și fiabilitate îmbunătățite. Fiind un releu electromagnetic militar de înaltă performanță, cu etanșare de 4,4 Kpa și rating de accelerație de 50 g, oferă o funcționare stabilă în cele mai solicitante medii aerospațiale. Fabricat de YM cu peste 18 ani de expertiză specializată, acest releu DPDT 8Pin 27V combină ingineria inovatoare cu durabilitatea de grad militar pentru aplicații critice care necesită imunitate excepțională la vibrații.

Imagini de produs

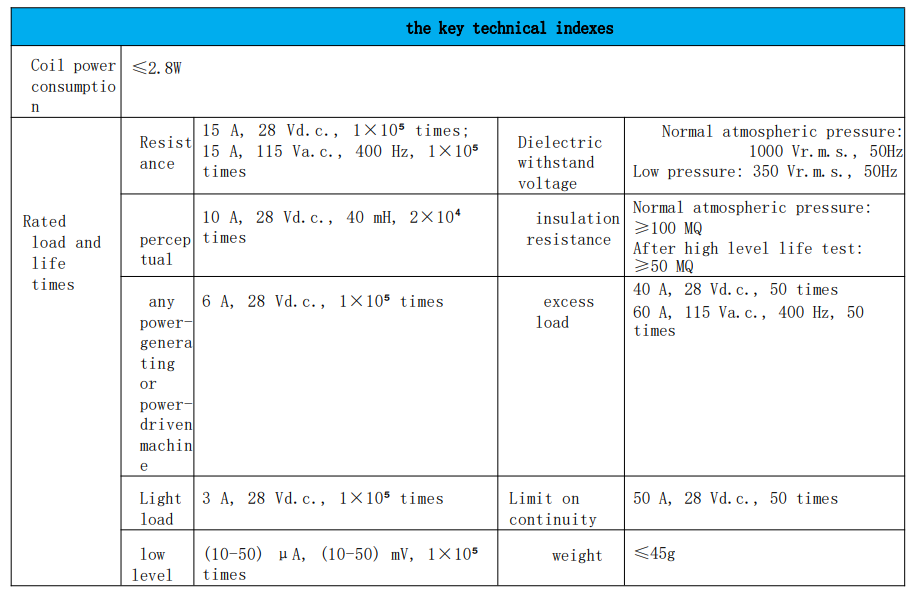

Specificatii tehnice

• Configurație contact: DPDT (Double Pole Double Throw)
• Tensiune nominală a bobinei: 27VDC Standard
• Evaluare contact: 1A @ 28VDC Sarcină rezistivă
• Consum de energie bobină: 0,3-0,43 W
• Capacitate de contact la nivel scăzut: (10-50)μA, (10-50)mV, operațiuni 1×10⁶
• Rezistență de contact: inițială ≤50mΩ; Test după viață ≤200mΩ
• Timp de operare/eliberare: ≤4ms fiecare (≤3ms tipic)
• Rezistenta dielectrica: 500Vr.ms @ presiune normala; 250 Vr.ms @ presiune joasă
• Rezistență de izolație: >500MΩ normal; >50MΩ după testul de viață la nivel înalt
• Greutate: <3g

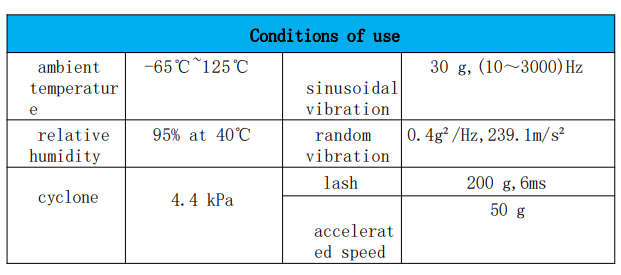

• Performanță de etanșare: presiune nominală de 4,4 Kpa; Rata de scurgere ≤10⁻³ Pa·cm³/s
• Rezistență la vibrații/șoc: rating de accelerație de 50 g cu tehnologie de forță echilibrată
• Temperatura de funcționare: -65°C până la +125°C
• Înlocuire dublă pentru: seria LEACH M300(H) ȘI seria DEUTSCH E215

Caracteristici și avantaje cheie

1. Tehnologie proprie de forță echilibrată: designul patentat al circuitului magnetic minimizează vibrațiile de contact induse de vibrații pentru o funcționare fiabilă în medii cu vibrații mari.
2. Design cu compatibilitate dublă: un singur releu înlocuiește atât seria LEACH M300(H) cât și seria DEUTSCH E215, simplificând inventarul și reducând complexitatea achizițiilor.
3. Imunitate îmbunătățită la vibrații: rating de accelerație de 50 g cu mecanisme de amortizare specializate pentru aplicații pentru elicoptere, vehicule blindate și sisteme de rachete.
4. Etanșare ecologică superioară: Presiunea nominală de 4,4 Kpa asigură o funcționare fiabilă la altitudini mari și în condiții dure.
5. Control de sincronizare de precizie: evaluare de sincronizare încorporată cu caracteristici consistente de funcționare/eliberare pentru aplicații critice de secvențiere.
6. Integrare optimizată a releului plăcii PCB : Proiectat pentru performanțe termice excelente și lipire în instalații predispuse la vibrații.

Scenarii de aplicare

Acest releu metalic militar specializat este proiectat pentru medii cu vibrații extreme:

• Avionica elicopterelor: comenzi ale sistemului rotor, sisteme de zbor cu vibrații intense și echipamente de navigație
• Vehicule militare blindate: comenzi ale sistemului de arme, echipamente de comunicare și sisteme de management al luptei
• Sisteme de rachete și rachete: comutarea sistemului de ghidare, controlul sarcinii utile și circuite de terminare a zborului
• Comenzi ale motorului aeronavei: sisteme de management al motorului predispuse la vibrații și unități auxiliare de putere
• Medii de vibrații industriale: mașini grele, echipamente miniere și sisteme de testare a vibrațiilor
• Modernizarea sistemului moștenit: Înlocuire directă atât în ​​instalațiile LEACH M300(H) și DEUTSCH E215
• Releu militar sigilat cu metal JQX-2Z15BM
• Releu DC metal de forță echilibrată militar JQX-2Z15BM
• Releu metalic de forță echilibrată militar JQX 2Z15BM Înlocuiește LEACH M300(H)
• Releu DC DPDT pentru aviație 4,4 Kpa JQX-2Z15BM viteză accelerată 50 g
• Releu metalic pentru aviație de precizie cu rating de timp JQX-2Z15BM înlocuiește aviație Utilizare DEUTSCH E215
• Releu metalic conceput pentru aplicații aviatice și militare
• Releu de aviație cu design metalic de calitate militară
• Releu de aviație militară pentru dronă, placă PCB pentru motorul aeronavei
• Releu de aviație de înaltă calitate pentru întreținere motor, tren, avioane

Etape de instalare și integrare

1. Identificarea sistemului: Determinați dacă înlocuiți componente LEACH M300(H) sau DEUTSCH E215.
2. Analiza vibrațiilor: Evaluați nivelurile de vibrații ale mediului de instalare pentru a confirma gradul de adecvare la 50 g.

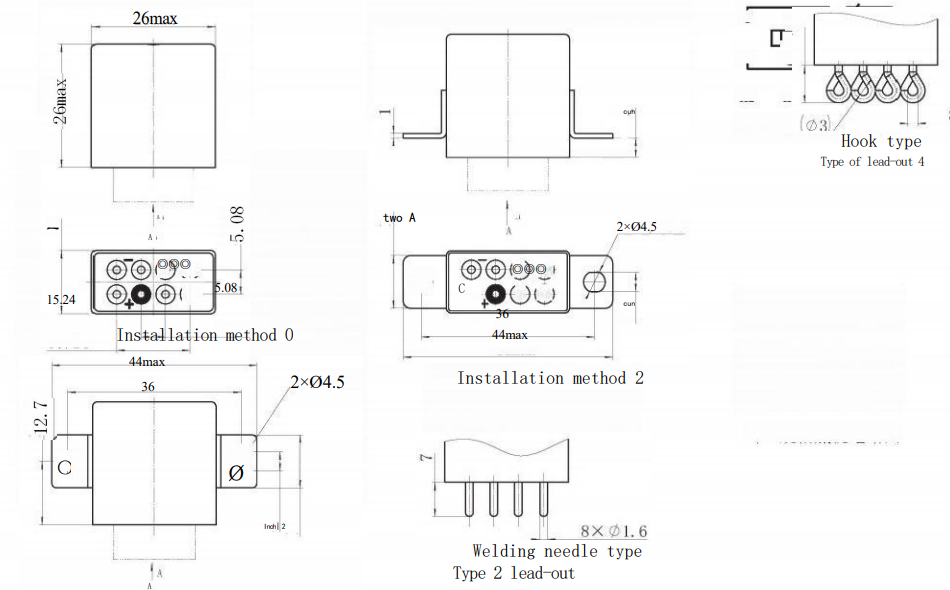

3. Verificarea compatibilității PCB: Confirmați că amprenta se potrivește cu aspectul sistemului țintă (compatibil atât cu M300(H), cât și cu E215).
4. Îndepărtarea componentelor: Deslipiți cu grijă releul existent utilizând un echipament cu temperatură controlată.
5. Pregătirea suprafeței: curățați bine plăcuțele PCB și verificați capacitatea de lipire.
6. Plasare de precizie: Aliniați JQX-2Z15BM cu orientarea corectă a pinului, care se potrivește cu componenta originală.
7. Lipire rezistentă la vibrații: Folosiți tehnici de lipire întărite pentru aplicații predispuse la vibrații.
8. Testarea vibrațiilor: Efectuați teste operaționale în condiții de vibrații simulate, dacă este posibil.

Propunerea de valoare pentru achiziții

• Consolidarea inventarului: o componentă înlocuiește două numere de piese vechi distincte, reducând complexitatea SKU.
• Fiabilitate sporită: Tehnologia de forță echilibrată reduce semnificativ defecțiunile induse de vibrații în comparație cu releele standard.
• Costuri reduse de calificare: Compatibilitatea duală minimizează cerințele de testare și aprobare pentru mai multe sisteme.
• Durată de viață extinsă: rezistența superioară la vibrații extinde MTBF în medii de operare grele.
• Inovație tehnică: Accesul la tehnologia patentată a forței echilibrate nu este disponibilă în componentele vechi.

Certificari si conformitate

• Componente și materiale certificate CE și UL
• Conform cu specificațiile releului militar MIL-PRF-6106
• Procesele de fabricație și sistemele de calitate auditate de SGS
• Materiale și metode de producție conforme cu RoHS
• Sistem de management al calității certificat ISO 9001:2015
• Testarea vibrațiilor conform MIL-STD-810 pentru medii cu accelerare de 50 g

Opțiuni de personalizare

Deși este optimizat pentru compatibilitate duală, YM oferă personalizare completă:

• Tensiuni alternative ale bobinei (12V, 24V, 48VDC) pentru cerințele specifice ale sistemului
• Caracteristici modificate de amortizare a vibrațiilor pentru aplicații specializate
• Etanșare îmbunătățită pentru cerințe specifice de altitudine/presiune
• Testare specială la vibrații și screening pentru medii extreme
• Caracteristici personalizate de sincronizare pentru aplicații de control de precizie
• Etichetare privată și pachete de documentație specifice aplicației

Experiența noastră se extinde în tehnologiile Releu auto , Releu de putere industrial și Releu de semnal PCB , cu o experiență vastă ODM care deservește producătorii globali de apărare.

Procesul de asigurare a calității

Fiecare JQX-2Z15BM este supus unei verificări riguroase a calității în 8 etape:

1. Certificarea materialului primit cu documentație completă de trasabilitate
2. Prelucrare de precizie a componentelor cu forță echilibrată cu monitorizare SPC
3. Echilibrarea și calibrarea circuitelor magnetice pentru rezistența la vibrații
4. Ansamblu de contact cu materiale specializate pentru stabilitatea vibrațiilor
5. Etanșare ermetică cu testare și verificare a ratei de scurgere de 100%.
6. Testarea vibrațiilor conform standardelor MIL-STD-810 pentru medii de 50 g
7. Testare electrică în condiții de temperatură și vibrații
8. Verificare dublă a compatibilității cu standardele LEACH M300(H) și DEUTSCH E215
